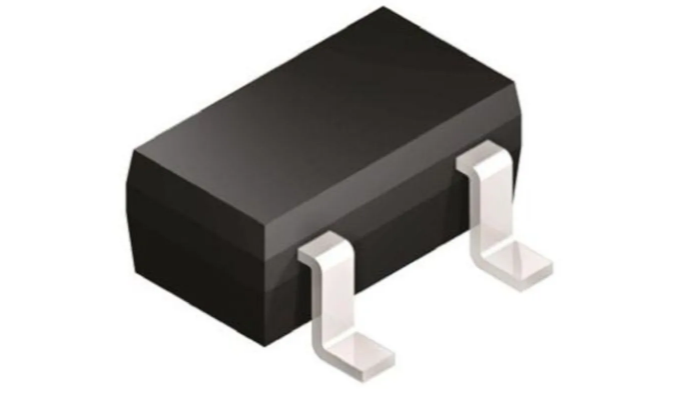

Microchip MCP1541T-I/TT 電壓基準芯片

Microchip MCP1541T-I/TT 是一種高精度、低功耗的電壓基準芯片，廣泛應用于各種電子電路中。它提供一個固定的 4.096V 電壓基準，具有卓越的穩定性和可靠性。本文將詳細介紹該芯片的型號類型、工作原理、特點、應用及主要參數。

廠商名稱：Microchip

元件分類：電壓基準芯片

中文描述： 精密電壓參考，SOT-23封裝，1%精確度，20mA最大輸出，3引腳

英文描述： 4.096V Precision Voltage Reference

數據手冊：http://www.kmzr.net.cn/data/k01-37188360-MCP1541T-I/TT.html

在線購買：立即購買

MCP1541T-I/TT中文參數

MCP1541T-I/TT概述

MCP1541T-I/TT是低功耗高精度電壓基準，可提供4.096V的精確輸出電壓，然后將其與系統中的其他電壓進行比較。該參考電壓通常用于3至5V系統中，在這些系統中電源電壓可能會有很大差異，并且需要最大程度地降低功耗。該器件結合了先進的CMOS電路設計和EEPROM修整技術，可提供1%(最大)的初始公差和50ppm/C(最大)的溫度穩定性。該設備是數據采集系統，高精度電源和電池供電設備的理想選擇。

+25°C時為100?A最大輸入電流

應用

工業，電源管理，傳感與儀器，自動化與過程控制，測試與測量，通信與網絡，醫用

MCP1541T-I/TT中文參數

標稱電壓 4.096V 引腳數目 3

封裝類型 SOT-23 線路調節 350 μV/V

參考類型 精確 負荷調節 1.3 mV/mA

初始精確度 0.01 尺寸 2.9 x 1.3 x 0.95mm

安裝類型 表面貼裝 寬度 1.3mm

拓?fù)?串聯 高度 0.95mm

最大輸出電流 20mA 最低工作溫度 -40 °C

最大輸入電壓 7 V 最高工作溫度 +85 °C

最小輸出電壓 4.055 V 長度 2.9mm

最大輸出電壓 4.137 V ? ?

MCP1541T-I/TT引腳圖

型號類型

MCP1541 系列包含多個型號，主要區別在于封裝形式和溫度范圍。以下是常見的型號類型及其特性：

• MCP1541T-I/TT：該型號采用 SOT-23-3 封裝，適用于工業溫度范圍（-40°C 至 +85°C）。

• MCP1541T-E/TT：該型號也采用 SOT-23-3 封裝，但適用于擴展的商業溫度范圍（-40°C 至 +125°C）。

• MCP1541T-I/CHY：該型號采用 TO-92 封裝，適用于工業溫度范圍。

以上型號均提供相同的電壓基準輸出（4.096V），僅在封裝形式和溫度范圍上有所差異，用戶可以根據具體應用需求選擇合適的型號。

工作原理

MCP1541T-I/TT 電壓基準芯片的工作原理基于帶隙基準電路（Bandgap Reference Circuit）。帶隙基準電路是一種常見的電壓基準電路，它利用半導體材料的帶隙電壓和溫度系數的特性，通過適當?shù)碾娐吩O(shè)計實現溫度補償，從而提供一個溫度穩定的電壓輸出。

具體來說，帶隙基準電路通過結合兩個具有不同溫度系數的電壓源來實現溫度補償。一個電壓源的輸出電壓隨溫度變化呈線性增加（正溫度系數），而另一個電壓源的輸出電壓隨溫度變化呈線性減少（負溫度系數）。通過適當?shù)谋壤徒M合，這兩個電壓源的溫度效應相互抵消，從而得到一個溫度穩定的電壓輸出。

MCP1541T-I/TT 芯片內部集成了這種帶隙基準電路，能夠在寬溫度范圍內提供穩定的 4.096V 電壓輸出。芯片還具備低噪聲、高精度和低漂移的特點，非常適合用于需要精確電壓基準的應用場合。

特點

MCP1541T-I/TT 電壓基準芯片具有以下主要特點：

1. 高精度：提供 4.096V 的固定電壓輸出，具有 ±0.1% 的初始精度。

2. 低溫度漂移：溫度系數小于 50 ppm/°C，確保在不同溫度下的穩定性。

3. 低功耗：典型的工作電流僅為 100 μA，非常適合低功耗應用。

4. 低輸出噪聲：輸出電壓噪聲小于 100 μVpp，有助于提高系統的信噪比。

5. 寬工作電壓范圍：支持 2.3V 至 5.5V 的輸入電壓范圍，適應多種供電條件。

6. 小封裝形式：采用 SOT-23-3 和 TO-92 封裝，便于在空間有限的電路板上使用。

7. 工業級溫度范圍：支持 -40°C 至 +85°C 的工作溫度范圍，適用于嚴苛的工業環境。

應用

MCP1541T-I/TT 電壓基準芯片廣泛應用于各種需要精確電壓基準的電子設備和系統中，包括但不限于以下領域：

1. 數據采集系統：在模數轉換器（ADC）和數模轉換器（DAC）中用作參考電壓源，確保數據采集和轉換的精度。

2. 傳感器接口：為傳感器提供穩定的基準電壓，提高傳感器的測量精度和穩定性。

3. 電源管理：用于電源監控和調節，確保電源輸出的精確性和穩定性。

4. 便攜式設備：在低功耗便攜設備中用作基準電壓源，延長電池壽命。

5. 通信設備：在無線通信設備和有線通信設備中用作基準電壓，確保信號處理的精度。

6. 工業控制：在工業自動化和控制系統中用作基準電壓，提升控制精度和系統可靠性。

參數

以下是 MCP1541T-I/TT 電壓基準芯片的主要參數：

• 輸出電壓：4.096V（固定）

• 初始精度：±0.1%

• 溫度系數：小于 50 ppm/°C

• 輸入電壓范圍：2.3V 至 5.5V

• 工作電流：100 μA（典型值）

• 輸出電壓噪聲：小于 100 μVpp

• 封裝形式：SOT-23-3、TO-92

• 工作溫度范圍：-40°C 至 +85°C（工業級）

通過這些參數可以看出，MCP1541T-I/TT 電壓基準芯片在精度、穩定性、功耗等方面都具有優異的性能，非常適合各種需要高精度電壓基準的應用場合。

綜上所述，Microchip MCP1541T-I/TT 電壓基準芯片憑借其高精度、低溫度漂移、低功耗和廣泛的應用范圍，成為眾多電子工程師在設計精密電路時的理想選擇。用戶可以根據具體應用需求，選擇合適的型號和封裝形式，確保電路系統的可靠性和精度。
