74LS148真值表

74LS148 是一種優先級編碼器，屬于低功耗系列（LS系列），能夠?qū)藗€(gè)輸入信號（D0-D7）轉換為三位二進制輸出（A0-A2），并提供一個有效的輸出信號（GS，表示輸出有效）。當多個輸入同時為高電平時，該編碼器將輸出具有最高優先級的輸入。

真值表

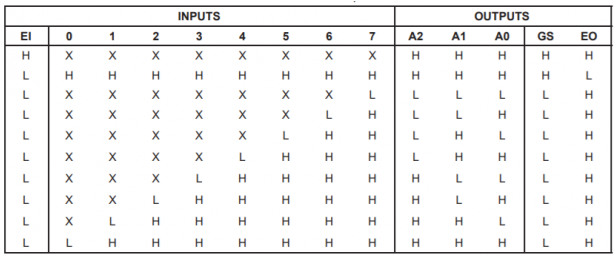

以下是74LS148的真值表，其中每一行對應一個輸入狀態，輸出狀態取決于輸入信號的組合：

常見型號

74LS148系列有多個常見型號，主要包括：

• 74LS148：標準型號，具有優先級編碼功能。

• 74HC148：高性能型號，具有更高的工作速度和更低的功耗。

• 74HCT148：與74HC148類似，但輸入兼容TTL和CMOS邏輯。

參數

74LS148的主要參數包括：

• 電源電壓（Vcc）：4.75V 至 5.25V。

• 輸入電壓范圍（Vi）：最低 0V，最高 Vcc。

• 輸出電壓（Vo）：高電平時接近 Vcc，低電平時接近 0V。

• 功耗：最大工作功耗通常在 1W 以下，實際功耗取決于工作頻率和負載。

• 工作溫度范圍：-55°C 到 125°C。

工作原理

74LS148編碼器的工作原理是基于優先級的。它接受八個輸入（D0-D7），并根據輸入信號的優先級生成三位輸出（A2、A1、A0）和一個有效信號（GS）。當多個輸入同時為高電平時，輸出將反映具有最高優先級的輸入。例如，在D7至D0中，D7的優先級最高，D0的優先級最低。只有當所有輸入均為低電平時，GS才會為高電平，表示輸出無效。

特點

74LS148的特點包括：

1. 優先級編碼：可以處理多個高電平輸入，并提供具有最高優先級的輸出。

2. 低功耗：采用低功耗技術，適合于各種電子應用。

3. 廣泛的電源電壓范圍：能夠在較廣的電壓范圍內穩定工作。

4. 兼容性：與TTL邏輯兼容，易于集成到現有電路中。

作用

74LS148在數字電路中起到重要的作用，主要包括：

• 數據選擇：作為多路復用器的輸入選擇，選擇數據源。

• 輸入信號處理：將多個輸入信號編碼為二進制輸出，方便后續處理。

• 優先級處理：在多個輸入同時為高電平的情況下，確保正確的優先級輸出。

應用

74LS148廣泛應用于以下領域：

1. 計算機和處理器：用于指令解碼和數據選擇，幫助提高計算效率。

2. 通信設備：在信號傳輸和數據處理的過程中，作為數據選擇器和優先級控制器。

3. 嵌入式系統：用于傳感器數據的處理和編碼，提高系統的靈活性。

4. 消費電子：在電視、音響等設備中，用于信號選擇和處理。

74LS148的設計考慮

在使用74LS148編碼器時，有幾個設計考慮需要注意，以確保其在電路中的有效性和可靠性：

1. 輸入信號的穩定性：輸入信號需要是穩定的，以避免因抖動導致的不確定輸出。如果輸入信號不是穩定的，可以考慮增加去抖動電路。

2. 電源管理：74LS148的電源電壓要求較為嚴格，因此在設計電路時，需要確保電源電壓在其規定范圍內（4.75V至5.25V）。此外，要避免電源干擾，以免影響輸出信號的準確性。

3. 輸入和輸出負載：輸入端的負載應控制在一定范圍內，以保證輸入信號的質量。對于輸出端，如果有較大的負載，可能會影響輸出信號的高低電平狀態，因此要確保負載不超過其額定值。

4. 熱設計：雖然74LS148的功耗較低，但在高頻率工作時，仍然會產生一定的熱量。因此在設計電路時，可以考慮適當?shù)纳岽胧?，尤其是在高密度集成的情況下。

5. 使用反饋電路：在某些應用中，可以考慮在編碼器的輸出和輸入之間添加反饋電路，以實現更復雜的控制邏輯。

74LS148與其他編碼器的比較

74LS148與其他類型的編碼器（如74HC148和74HCT148）有一些明顯的區別，具體如下：

• 功耗：74LS148屬于低功耗系列，適合對功耗要求較高的應用，而74HC148和74HCT148則在速度和功耗方面表現更好，適合需要高速信號處理的場合。

• 電壓兼容性：74HC148和74HCT148能夠接受更寬的電壓范圍，適合在CMOS邏輯電路中使用，而74LS148則主要適用于TTL邏輯電路。

• 速度：74HC148的工作速度通常高于74LS148，因此在需要快速響應的系統中，74HC148可能是更優的選擇。

• 成本：由于74LS148的生產歷史較長，通常其價格相對較低，適合成本敏感的應用。

實際應用案例

在實際工程中，74LS148的應用場景非常豐富，以下是幾個典型的應用案例：

1. 多路復用器（MUX）：

• 在某些多路復用器設計中，74LS148可以用作選擇信號的控制器，根據控制信號選擇相應的數據源。例如，在一個音頻系統中，多個音源（如CD機、收音機等）通過74LS148進行選擇，控制哪個音源被傳送到輸出端。

2. 輸入信號優先級處理：

• 在交通信號控制系統中，74LS148可以用于處理多個交通傳感器的信號，確保高優先級的信號（如緊急車輛）能夠優先通過。通過設置不同的傳感器輸入，系統能夠動態調整信號燈狀態。

3. 嵌入式系統中的數據處理：

• 在嵌入式控制器中，74LS148可以用于處理來自多個傳感器的數據。根據不同傳感器的狀態，將其編碼為二進制信號后送入微控制器進行處理。

4. LED顯示控制：

• 在LED矩陣顯示器中，74LS148可以作為輸入控制器，選擇要顯示的特定LED。通過編碼的方式控制顯示效果，使得顯示器能夠顯示更復雜的內容。

未來發展方向

隨著電子技術的不斷進步，74LS148等編碼器的應用將不斷擴展，可能的發展方向包括：

1. 集成化：未來的編碼器將可能進一步集成更多功能，例如與解碼器、緩沖器等結合，形成更復雜的系統單元，簡化電路設計。

2. 智能化：隨著物聯網和智能設備的發展，編碼器可能會集成更多智能化的處理能力，如自學習和自適應算法，以處理更復雜的信號輸入。

3. 低功耗設計：針對便攜式和低功耗應用，編碼器的設計將越來越注重能效，采用新材料和新工藝，提高功耗效率。

4. 兼容性與多功能性：隨著多種邏輯家族的普及，編碼器的設計將更多地考慮不同邏輯電平的兼容性，能夠在更廣泛的電路環境中使用。

結論

74LS148作為一種經典的優先級編碼器，憑借其穩定的性能和多樣的應用場景，仍然在許多電子系統中發揮著重要作用。理解其工作原理、特點及應用，能夠?yàn)楣こ處熢谠O(shè)計和開發中提供有價值的參考。同時，隨著技術的進步，74LS148及其衍生產品在未來將繼續適應不斷變化的市場需求，推動電子設備的智能化與高效化發展。

74LS148作為一種重要的優先級編碼器，憑借其優良的性能和廣泛的應用場景，在現代電子設備中發揮著不可或缺的作用。了解其真值表、工作原理和應用場景，有助于設計更高效的電子電路，提高系統的整體性能。
