GD32F103C8T6 是一款基于 ARM Cortex-M3 內核的 32 位微控制器，屬于中國兆易創新（GigaDevice）公司推出的 GD32F1 系列。該芯片廣泛應用于嵌入式系統中，具有高性能、低功耗和豐富的外設接口，是開發各種嵌入式應用的理想選擇。本文將詳細介紹 GD32F103C8T6 存儲芯片的常見型號、參數、工作原理、特點、作用和應用。

一、常見型號

GD32F1 系列微控制器有多種型號，GD32F103C8T6 只是其中之一。該系列根據不同的 Flash 存儲容量、SRAM 容量和封裝形式劃分出多個型號，常見型號包括：

1. GD32F103C8T6：64 KB Flash 存儲，20 KB SRAM，LQFP48 封裝。

2. GD32F103RBT6：128 KB Flash 存儲，20 KB SRAM，LQFP64 封裝。

3. GD32F103VET6：512 KB Flash 存儲，64 KB SRAM，LQFP100 封裝。

4. GD32F103C6T6：32 KB Flash 存儲，10 KB SRAM，LQFP48 封裝。

這些型號的區別主要體現在存儲容量和封裝形式上，開發者可以根據具體的應用需求選擇合適的型號。

二、GD32F103C8T6 的參數

GD32F103C8T6 的具體參數如下：

1. 內核：ARM Cortex-M3 32 位 RISC 內核，最高工作頻率 108 MHz。

2. Flash 存儲：64 KB。

3. SRAM：20 KB。

4. 工作電壓：2.6 V 至 3.6 V。

5. 工作溫度范圍：-40℃ 至 85℃。

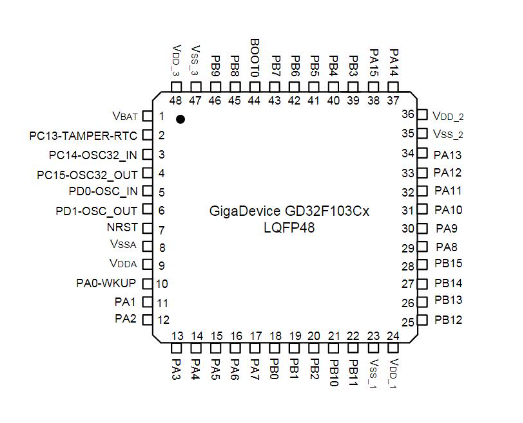

6. 封裝：LQFP48。

7. 外設接口：

• 3 個 USART 接口。

• 2 個 I2C 接口。

• 3 個 SPI 接口。

• 1 個 CAN 接口。

• 2 個 12 位 ADC。

• 1 個 12 位 DAC。

• 9 個定時器。

8. 時鐘：內置高速振蕩器（8 MHz）和低速振蕩器（40 kHz），支持外部時鐘源輸入。

這些參數表明 GD32F103C8T6 具有較高的性能，豐富的外設資源可以滿足不同應用場景的需求。

三、工作原理

GD32F103C8T6 基于 ARM Cortex-M3 內核，該內核采用精簡指令集計算（RISC）架構，具備高效的數據處理能力和低功耗特性。它的工作原理可以從以下幾個方面來理解：

1. 指令執行：Cortex-M3 內核執行 32 位指令，支持多級流水線技術，加快指令的執行速度。內核內部集成的中斷控制器（NVIC）能夠快速處理中斷事件，提高系統的實時響應能力。

2. 存儲管理：GD32F103C8T6 擁有 64 KB 的 Flash 存儲和 20 KB 的 SRAM。Flash 存儲用于存儲程序代碼和固件，SRAM 用于存儲運行時的數據和堆棧。Cortex-M3 內核支持快速訪問這些存儲區域，確保程序運行的效率。

3. 外設控制：GD32F103C8T6 集成了豐富的外設接口，如 USART、I2C、SPI、CAN 等，這些接口通過總線與內核連接，允許外部設備與微控制器通信。內核通過寄存器配置這些外設的工作模式和數據傳輸。

4. 定時器和 ADC 工作原理：芯片內的定時器用于產生精確的時間控制和事件計數功能，適合需要精確時間控制的應用。ADC（模數轉換器）用于將模擬信號轉換為數字信號，通常用于傳感器數據采集。

四、特點

GD32F103C8T6 具備以下幾個主要特點：

1. 高性能：基于 ARM Cortex-M3 內核，最高工作頻率 108 MHz，相比其他同類產品擁有更高的處理能力，適用于需要快速數據處理的應用。

2. 低功耗：GD32F103C8T6 采用了優化的低功耗設計，在睡眠模式和待機模式下功耗非常低，非常適合對功耗要求嚴格的應用場景，如電池供電的設備。

3. 豐富的外設資源：集成了多種通信接口（如 USART、SPI、I2C、CAN），以及多個定時器、ADC 和 DAC，適合多種嵌入式應用場景，開發者可以充分利用這些資源進行多種功能的開發。

4. 靈活的時鐘系統：支持內部和外部時鐘源，內置 8 MHz 的高頻振蕩器和 40 kHz 的低頻振蕩器，用戶可以根據需要選擇合適的時鐘源進行系統時鐘配置，確保系統在不同功耗和性能模式下都能正常運行。

5. 安全性高：支持 CRC 校驗和看門狗定時器等功能，能夠提升系統的安全性和穩定性，適合工業控制、汽車電子等對系統安全要求高的場景。

五、作用

GD32F103C8T6 作為一款高性能的微控制器，其作用主要體現在以下幾個方面：

1. 嵌入式系統控制核心：GD32F103C8T6 是嵌入式系統的控制核心，負責管理外設、處理數據、執行控制算法等。在嵌入式應用中，它是整個系統的“大腦”，為系統的正常運行提供計算和控制能力。

2. 信號處理和數據采集：通過集成的 ADC 和 DAC 模塊，GD32F103C8T6 可以對外部傳感器的模擬信號進行數字化處理，并將處理后的信號輸出到其他設備或執行器。適用于傳感器數據采集、信號處理等應用。

3. 通信控制器：GD32F103C8T6 支持多種通信協議，如 USART、I2C、SPI、CAN 等，可以用作系統的通信控制器，實現與其他設備的通信和數據傳輸，適用于物聯網、工業自動化等需要多設備通信的應用場景。

4. 定時控制和事件管理：通過內置的定時器和看門狗功能，GD32F103C8T6 可以實現精確的定時控制和事件管理，適用于時間敏感的控制任務，如電機控制、PWM 信號生成等。

六、應用

GD32F103C8T6 因其高性能、低功耗和豐富的外設接口，廣泛應用于各個領域，典型應用場景包括：

1. 工業自動化：在工業控制系統中，GD32F103C8T6 可以用作主控芯片，管理傳感器數據采集、設備控制、通信等任務。其高性能和穩定性非常適合工業環境中的實時控制和監測系統。

2. 物聯網（IoT）設備：GD32F103C8T6 集成了多種通信接口，適合用于物聯網設備的開發。它可以通過 CAN、USART、I2C 等接口與其他設備進行通信，收集和處理數據，是物聯網網關、節點設備等的理想選擇。

3. 消費類電子產品：GD32F103C8T6 適合用于消費類電子產品中，如智能家電、可穿戴設備等。其低功耗設計保證了電池供電設備的長續航時間，同時豐富的外設資源可以滿足多種功能需求。

4. 電機控制和自動化系統：得益于其集成的多路定時器、PWM 和 ADC 模塊，GD32F103C8T6 非常適合電機控制和自動化系統應用?？梢酝ㄟ^ PWM 輸出控制電機的速度和方向，并通過 ADC 采集反饋信號，實現閉環控制。

5. 汽車電子：GD32F103C8T6 的耐高溫特性和低功耗特性使其適用于汽車電子系統，如車載控制器、傳感器模塊、車載通信設備等。其集成的 CAN 接口是汽車電子通信中的重要模塊。

6. 醫療設備：GD32F103C8T6 的高精度 ADC 和低功耗特性使其適用于醫療設備的數據采集和處理，如便攜式監測設備、醫療儀器控制器等。

七、款性能卓越、應用廣泛的 32 位微控制器

GD32F103C8T6 是一款性能卓越、應用廣泛的 32 位微控制器，其基于 ARM Cortex-M3 內核，具備較高的計算能力和豐富的外設接口，能夠滿足各種嵌入式系統的開發需求。它的低功耗、高可靠性以及豐富的外設資源，使其在工業、消費電子、汽車電子、醫療設備等多個領域得到了廣泛應用。

1. 工業自動化中的應用

在工業自動化領域，GD32F103C8T6 被廣泛應用于各種控制和監測設備中。工業自動化對系統的實時性和可靠性要求非常高，而 GD32F103C8T6 的高性能 ARM Cortex-M3 內核可以快速響應外部事件，并處理復雜的控制算法。此外，其集成的定時器、ADC 和 DAC 允許工業設備實現精確的傳感器數據采集和控制操作。通過豐富的通信接口（如 USART、I2C、SPI、CAN），GD32F103C8T6 可以與其他設備進行高速穩定的數據傳輸。

具體應用場景：

• PLC 控制系統：GD32F103C8T6 作為控制核心，用于邏輯控制、數據處理和外設管理，確保系統穩定可靠運行。

• 傳感器監測：通過 ADC 采集傳感器數據，實現對工業環境（如溫度、壓力、濕度等）的監控。

• 電機控制：定時器與 PWM 輸出結合，用于工業中的精確電機控制，控制電機的速度和方向。

2. 物聯網（IoT）中的應用

物聯網設備對低功耗和多樣化的通信協議支持有較高需求，而 GD32F103C8T6 完全滿足這些要求。其低功耗設計可以延長電池供電設備的續航時間，非常適合用于遠程數據采集節點、智能家居設備等。芯片集成的多種通信接口使得它能夠輕松實現與其他物聯網設備或云平臺的互聯。

具體應用場景：

• 智能家居設備：GD32F103C8T6 可作為智能家電的主控芯片，負責設備控制、傳感器數據采集，并通過 USART 或 CAN 接口與其他家電設備或家庭網關通信。

• 遠程監控系統：利用 CAN 或 SPI 總線，GD32F103C8T6 可以集成到遠程監控設備中，實現對工業現場、農業生產的遠程監控與管理。

• 可穿戴設備：GD32F103C8T6 的小尺寸和低功耗特性非常適合智能手環、健康監測等可穿戴設備的開發。

3. 消費類電子中的應用

在消費類電子產品中，GD32F103C8T6 的高集成度和低功耗特性使其成為開發智能家居、智能手持設備的理想選擇。它的內置外設（如 ADC、定時器、PWM）允許它管理多種傳感器和執行器，這對于開發帶有顯示、聲音控制、傳感器檢測等功能的設備非常有利。

具體應用場景：

• 智能遙控器：GD32F103C8T6 可以用作智能遙控器的主控芯片，控制家電、燈光或其他家庭設備，并通過紅外或無線方式進行通信。

• 游戲控制器：在游戲控制器中，GD32F103C8T6 負責管理傳感器數據采集（如加速度計、陀螺儀），并通過無線通信將數據發送到游戲主機。

4. 汽車電子中的應用

GD32F103C8T6 由于其支持 CAN 總線和耐高溫特性，廣泛應用于汽車電子系統中。CAN 總線是汽車電子通信的標準協議，而 GD32F103C8T6 集成了 CAN 控制器，使得它可以作為車載網絡的核心節點之一。此外，其抗干擾能力和高溫工作能力使其在汽車電子控制中表現出色。

具體應用場景：

• 車載診斷系統（OBD）：GD32F103C8T6 作為 OBD 系統的核心控制器，管理和監控車輛的狀態，并通過 CAN 總線傳輸車輛診斷數據。

• 車身控制模塊：該芯片可以控制車內各種功能，如車窗、電動座椅、車燈、雨刷等設備，確保它們的正常工作。

• 儀表盤控制：GD32F103C8T6 可以用來采集并顯示各種車輛信息，如速度、油量、發動機狀態等。

5. 醫療設備中的應用

GD32F103C8T6 的低功耗特性和高精度 ADC 使其適用于醫療設備中的數據采集和控制任務。醫療設備通常需要精確的數據采集和處理，同時要求設備在待機時具有極低的功耗，GD32F103C8T6 能夠滿足這些需求。

具體應用場景：

• 便攜式血壓計：GD32F103C8T6 可以作為便攜式醫療設備的控制核心，采集傳感器數據并對數據進行處理，然后通過藍牙或其他接口將數據傳輸?shù)绞謾C(jī)或電腦進行分析。

• 心電圖監測儀：通過高精度 ADC，GD32F103C8T6 可以采集心電圖信號，并實時處理數據，以進行心電信號的檢測和存儲。

6. 開發生態和工具支持

GD32F103C8T6 擁有豐富的開發工具和軟件支持，這也是其被廣泛應用的一個重要原因。兆易創新（GigaDevice）為 GD32F103C8T6 提供了完善的開發生態系統，包括開發板、集成開發環境（IDE）、調試工具和豐富的軟件庫，這使得開發人員可以快速上手進行開發。

• 開發板：兆易創新提供了 GD32F103C8T6 的開發板，包含多個外設接口，可以幫助開發者快速進行硬件原型設計。

• 軟件庫和固件包：官方提供的 GD32 標準外設庫（GD32F1x0 Standard Peripheral Library）和固件包，使得開發者能夠更輕松地進行軟件開發，大大縮短了開發周期。

• 調試工具：支持使用標準的調試工具（如 J-Link、ST-Link）進行調試，開發人員可以快速定位并修復程序中的問題。

7. 總結

GD32F103C8T6 是一款功能強大、應用廣泛的 32 位微控制器，它的高性能 ARM Cortex-M3 內核和豐富的外設資源，使其能夠滿足各種嵌入式應用的需求。無論是在工業自動化、物聯網、汽車電子還是醫療設備中，GD32F103C8T6 都表現出色。憑借其低功耗、高性能和靈活的外設配置，它為開發者提供了極大的設計自由度。同時，兆易創新提供的開發工具和軟件支持，使得 GD32F103C8T6 成為嵌入式系統開發的理想選擇。

在未來的嵌入式應用中，GD32F103C8T6 的作用將更加重要，隨著物聯網設備和智能系統的快速發展，GD32F103C8T6 所代表的高性能微控制器將在更多的領域中展現其潛力。
