DS18B20溫度傳感器詳解

一、簡介

DS18B20是一款數字溫度傳感器，廣泛應用于環境監測、家居自動化、醫療設備等多個領域。它采用1-Wire接口，具有單總線傳輸?shù)膬?yōu)點，便于多個傳感器串聯使用。

二、常見型號及參數

1. 型號

• DS18B20

• DS18B20+

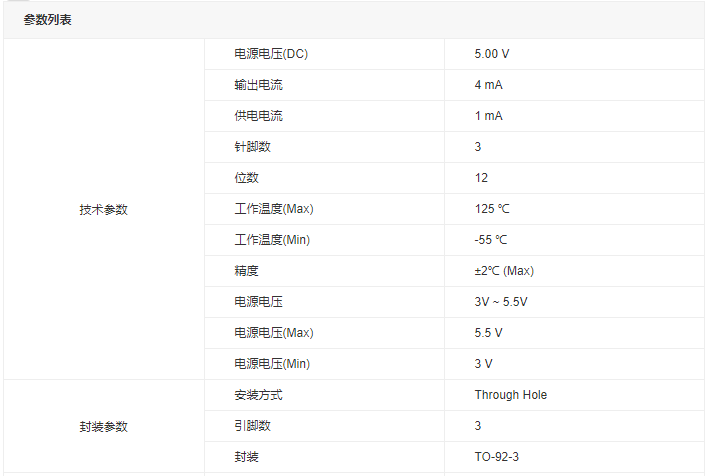

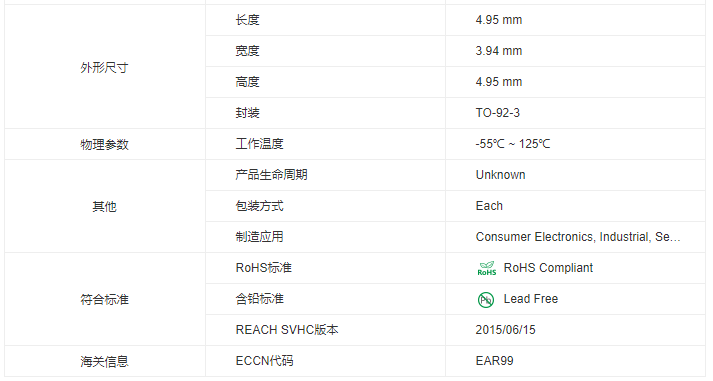

2. 主要參數

• 工作電壓：3.0V至5.5V

• 溫度范圍：-55°C至+125°C

• 溫度分辨率：9至12位（可編程）

• 精度：±0.5°C（在-10°C至+85°C范圍內）

• 1-Wire通信速率：16.3k bits/s

• 封裝形式：TO-92、SOP、SMD等

三、工作原理

DS18B20采用1-Wire協議進行通信，通過單根數據線與微控制器連接。其工作原理可分為以下幾個步驟：

1. 初始化：

• 主控設備（如Arduino）向DS18B20發送復位脈沖，傳感器在接收到復位脈沖后會響應信號。

2. 指令發送：

• 主控設備發送命令以開始溫度轉換。DS18B20內部會進行溫度測量，通常需要750ms（在12位分辨率下）。

3. 讀取數據：

• 轉換完成后，主控設備再次向傳感器發送命令以讀取溫度值。DS18B20會將測量到的溫度值以16位二進制數據的形式返回。

4. 數據處理：

• 主控設備將接收到的溫度數據進行處理，輸出顯示或進行進一步的控制操作。

四、特點

1. 高精度：

• DS18B20的溫度測量精度高，特別是在常溫范圍內，適用于對溫度要求較高的場合。

2. 單總線技術：

• 1-Wire協議允許多個傳感器通過同一根數據線連接，簡化了布線，提高了系統的靈活性。

3. 可編程分辨率：

• 用戶可根據實際需求設置不同的溫度分辨率，提供9至12位的選項，適應不同的應用場景。

4. 耐高低溫：

• DS18B20的溫度測量范圍廣，能夠適應各種環境，適合戶外或特殊行業的使用。

五、作用與應用

DS18B20因其優越的性能被廣泛應用于多個領域：

1. 家居自動化：

• 用于智能家居溫控系統，通過監測環境溫度，自動調節空調或加熱設備。

2. 環境監測：

• 在農業、氣象站等領域，用于實時監測環境溫度，以便進行數據分析和管理。

3. 醫療設備：

• 監測人體溫度，應用于體溫計和其他醫療設備，幫助醫生實時掌握患者的健康狀態。

4. 工業控制：

• 在工業設備中監測溫度，防止過熱或低溫造成的設備故障，提高生產安全性。

5. 汽車電子：

• 用于汽車內部溫度監測，優化空調系統，提升駕乘舒適度。

六、DS18B20原理圖

以下是DS18B20的基本接線原理圖：

           +-----------+
           |   DS18B20 |
           +-----------+
              |   |   |
             Vcc  |   |
               |  GND |
               |   |
           +--------------------+
           |   Microcontroller   |
           +--------------------+

接線說明：

• Vcc：接電源正極（通常3.0V至5.5V）

• GND：接電源負極

• DATA：與微控制器的數據引腳相連

七、一款功能強大、性能優越的數字溫度傳感器

DS18B20是一款功能強大、性能優越的數字溫度傳感器，憑借其高精度、靈活性和廣泛的應用場景，成為現代溫度監測的首選設備。在未來，隨著智能化程度的提高，DS18B20在各個領域的應用將更加普及，推動智能家居、環境監測等行業的發展。

八、DS18B20的技術細節

1. 電源管理

DS18B20支持兩種電源模式：外部供電和寄生供電。

• 外部供電：通過Vcc引腳直接連接到外部電源。通常建議使用5V供電，以確保最佳性能。

• 寄生供電：在只使用一個數據線的情況下，DS18B20可以通過數據線獲取電源。這種模式下，必須確保數據線有足夠的電流供給。

寄生供電適合于電池供電的應用，因?yàn)樗軠p少引線數量，降低系統復雜度。

2. 溫度轉換與數據格式

DS18B20的溫度轉換時間取決于所選的分辨率。以下是不同分辨率下的轉換時間：

• 9位分辨率：約93.75 ms

• 10位分辨率：約187.5 ms

• 11位分辨率：約375 ms

• 12位分辨率：約750 ms

數據格式：溫度值以16位二進制形式存儲，前16位代表溫度的整數部分和小數部分。轉換后的數據可通過命令讀取，分為低字節和高字節。

3. 誤差與補償

DS18B20在-10°C至+85°C的溫度范圍內具有±0.5°C的準確度。在極端溫度條件下，可能會產生一定的誤差。因此，對于要求精確溫度監測的應用，建議進行校準或補償。

九、DS18B20的優缺點

優點

1. 簡單易用：采用1-Wire協議，布線簡便，只需一根數據線即可連接多個傳感器。

2. 耐用性強：封裝形式多樣，適合不同環境，且具有較好的抗干擾能力。

3. 靈活性高：用戶可根據需要調整分辨率，滿足不同的測量要求。

缺點

1. 響應速度：在較低的溫度轉換時間下，測量速度相對較慢，不適合高速動態環境的實時監測。

2. 寄生供電限制：在寄生供電模式下，電流供應有限，可能影響溫度傳感器的穩定性和精度。

十、使用DS18B20的注意事項

1. 布線：確保數據線盡量短，以減少信號衰減和干擾。如果線纜較長，建議使用上拉電阻（通常為4.7kΩ）以提高信號穩定性。

2. 防水處理：在戶外或潮濕環境中使用時，建議對傳感器進行防水處理，以避免損壞。

3. 分辨率設置：根據實際應用需求選擇合適的分辨率，以平衡精度與響應速度。

4. 讀寫順序：遵循正確的命令序列，確保數據讀寫過程順利進行，避免出現數據錯誤。

十一、應用實例

1. Arduino溫度監測

DS18B20常與Arduino結合使用，進行溫度監測和數據記錄。以下是一個簡單的示例代碼：

#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS 2

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600);
  sensors.begin();
}

void loop() {
  sensors.requestTemperatures();
  Serial.print("Temperature: ");
  Serial.print(sensors.getTempCByIndex(0));
  Serial.println("°C");
  delay(1000);
}

2. 溫度控制系統

在智能家居系統中，DS18B20可以與繼電器模塊結合，實現溫度控制。例如，當溫度超過設定值時自動開啟空調或加熱器。

3. 環境監測站

DS18B20可以與其他傳感器（如濕度傳感器）結合，組成完整的環境監測系統，收集數據并通過無線模塊上傳至云端進行分析和可視化。

十二、總結與展望

DS18B20溫度傳感器憑借其高精度、靈活性和良好的抗干擾能力，已成為溫度監測領域的主流選擇。隨著物聯網技術的發展，DS18B20的應用將更加廣泛，尤其是在智能家居、工業自動化和環境監測等領域。

未來，隨著技術的進步，DS18B20可能會與新型傳感器和通信協議結合，進一步提升測量精度和應用范圍，推動智能監測系統的發展與創新。無論是在家庭環境還是工業應用中，DS18B20都將繼續發揮重要作用，助力實現更智能的生活方式。
