SS14肖特基二極管詳解

一、引言

SS14肖特基二極管是一種廣泛應用于電子設備中的半導體器件，以其優異的電氣特性而備受關注。由于其低正向電壓降和快速開關特性，SS14被廣泛用于電源管理、整流和保護電路等領域。本文將詳細介紹SS14肖特基二極管的型號、工作原理、特點、應用及參數，以幫助讀者更好地理解和應用這一重要器件。

二、型號介紹

1. SS14的基本信息

• 型號：SS14

• 類型：肖特基二極管

• 封裝：DO-214AC（SMA）

• 電流等級：1A

• 電壓等級：40V

2. 相關型號

與SS14類似的肖特基二極管還有許多不同的型號，適用于不同的應用場景。以下是一些常見的肖特基二極管型號：

• SS16：額定電流為1.5A，額定電壓為60V。

• SS30：額定電流為3A，額定電壓為30V。

• SS56：額定電流為5A，額定電壓為60V。

這些型號各有其特點，工程師可以根據具體需求選擇合適的型號。

三、工作原理

肖特基二極管的工作原理與普通二極管有所不同，主要體現在其結構和電氣特性上。

1. 肖特基接觸

肖特基二極管由金屬（如鋁或鈦）與n型半導體材料（如硅）形成的肖特基接觸。這種結構使得肖特基二極管能夠?qū)崿F(xiàn)較低的正向電壓降，通常在0.3V到0.5V之間。

2. 正向和反向偏置

• 正向偏置：當施加正向電壓時，二極管內部的電流迅速增大，允許電流通過，表現出低的正向壓降。

• 反向偏置：施加反向電壓時，二極管會阻止電流流動，直到達到反向擊穿電壓。

3. 反向恢復特性

肖特基二極管幾乎沒有反向恢復時間，因此在高頻應用中能夠更快地響應電流變化，減少能量損失。

四、特點

SS14肖特基二極管具有以下主要特點：

1. 低正向壓降

SS14的正向壓降通常在0.3V到0.5V之間，這使得它在電源管理應用中能顯著降低能量損耗，從而提高電源轉換效率。

2. 高速開關性能

SS14具有快速的開關速度，非常適合用于高頻電路。這種特性能夠有效減少開關損耗，提升電路效率。

3. 低反向恢復電流

在反向恢復時，SS14的反向恢復電流非常小，這一特性使其在高頻開關電源中表現出色，能夠保證電路的穩定性。

4. 寬溫度范圍

該器件可以在-55°C到+125°C的溫度范圍內正常工作，適用于各種環境條件。

5. 強大的抗擊穿能力

SS14能夠承受高達40V的反向擊穿電壓，這使得它能夠在多種電壓環境中安全工作，適合不同的電源設計需求。

五、應用

SS14肖特基二極管廣泛應用于多個領域，主要包括：

1. 電源管理

在開關電源和DC-DC轉換器中，SS14常用作整流二極管，以提高能效和穩定性。其低壓降特性有助于提升轉換效率，降低發熱量。

2. 整流電路

SS14被廣泛應用于AC-DC整流電路中，其快速整流特性使得能量轉換效率更高，適合用在各種電源適配器和充電器中。

3. 反向極性保護

在電源設計中，肖特基二極管能夠有效保護電路免受反向極性連接的損害，防止因錯誤連接而導致的設備故障。

4. LED驅動電路

在LED驅動電路中，SS14可以作為反向極性保護，確保LED安全穩定地工作，延長其使用壽命。

5. 高頻開關電路

由于其優越的開關性能，SS14非常適合在高頻開關電源和射頻應用中使用，能夠滿足高速信號傳輸?shù)囊蟆?/span>

六、參數

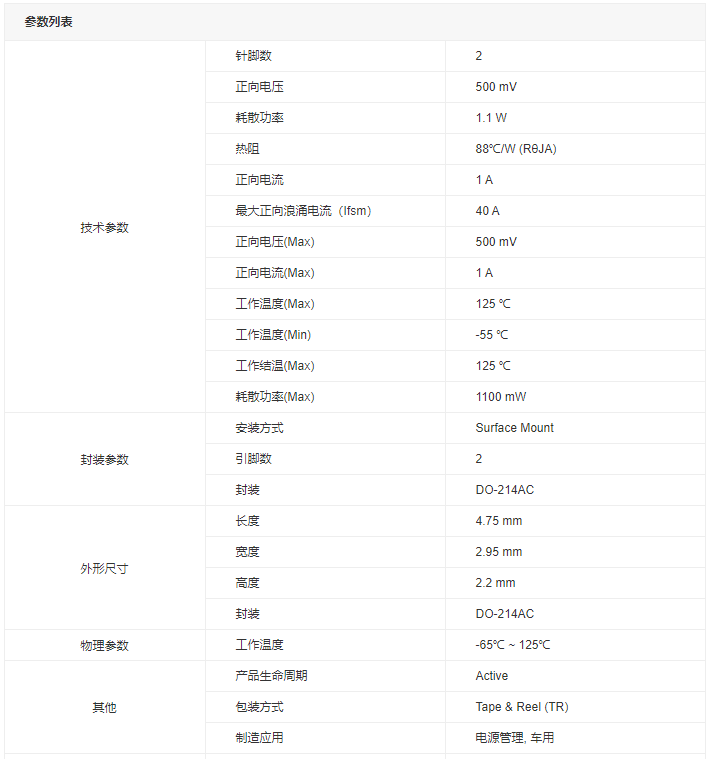

以下是SS14肖特基二極管的主要技術參數：

七、設計注意事項

在設計中使用SS14肖特基二極管時，應考慮以下幾個方面：

1. 反向電壓選擇

在選擇器件時，確保其反向電壓高于實際工作條件下的電壓，以避免擊穿現象的發生。

2. 散熱設計

在高功率應用中，雖然SS14具有良好的散熱性能，但仍需考慮散熱設計，以確保器件在安全溫度范圍內工作，避免因過熱導致的失效。

3. 正向電流限制

應避免將二極管的工作電流超過額定值，以防止器件失效，確保電路的穩定性和可靠性。

4. PCB布局

在電路板布局中，將SS14盡量靠近負載，以減少導線電阻和電感，從而提升整體電路性能，降低信號延遲。

八、市場前景

隨著電子技術的不斷進步和發展，肖特基二極管的市場需求也在不斷增加。尤其是在新能源、智能家居和電動汽車等新興領域，SS14肖特基二極管的高效能特性將繼續發揮重要作用。市場對能效和高性能電子元件的需求，將推動肖特基二極管技術的進一步發展。

九、常見問題解答

在使用SS14肖特基二極管的過程中，用戶可能會遇到一些常見問題，以下是一些典型問題及其解答：

1. 肖特基二極管和普通二極管的區別是什么？

肖特基二極管與普通二極管的主要區別在于結構和工作原理。肖特基二極管的金屬與半導體接觸使其具有更低的正向電壓降和更快的開關速度，適合高頻和低功耗應用。

2. 在什么情況下使用SS14肖特基二極管？

SS14適合用于電源管理、整流電路以及需要快速開關的高頻應用，能夠顯著降低能量損耗。

3. 如何選擇適合的肖特基二極管型號？

選擇肖特基二極管時，需考慮正向電流、反向電壓和正向電壓降等關鍵參數，確保選擇符合電路需求的型號。

4. SS14肖特基二極管是否適合高溫環境？

SS14能夠在-55°C至+125°C的溫度范圍內正常工作，適合多種環境，但高溫下反向漏電流會增加，需做好散熱設計。

十、對比其他類型二極管

在電子設計中，除了肖特基二極管，還有多種類型的二極管可供選擇，下面對常見幾種類型進行對比：

1. 硅二極管（Si Diode）

• 正向壓降：約0.7V，明顯高于肖特基二極管。

• 應用：常用于一般整流和信號調制等場合。

• 缺點：在高頻應用中反向恢復時間較長，導致能量損失較大。

2. 快速恢復二極管（Fast Recovery Diode）

• 正向壓降：通常在0.5V到1.0V之間，快恢復二極管的性能優于普通硅二極管，但不如肖特基二極管。

• 應用：廣泛應用于開關電源和高頻整流電路。

• 缺點：雖然其反向恢復時間比普通二極管短，但仍然存在一定的延遲，不適合極高頻率的應用。

3. 齊納二極管（Zener Diode）

• 特性：主要用于電壓穩壓和過壓保護，具有特定的反向擊穿電壓。

• 應用：廣泛應用于電壓調節和信號處理電路。

• 缺點：齊納二極管不適合用于整流和高頻開關應用，因?yàn)樗恼蛱匦院头聪蛱匦圆蝗缧ぬ鼗O管。

十一、總結

SS14肖特基二極管因其低正向壓降、高速開關性能和廣泛的應用場景，已成為現代電子設計中不可或缺的重要元器件。無論是在電源管理、整流電路還是LED驅動應用中，SS14都展現了其卓越的性能。隨著對能效和高性能電子元件需求的持續增長，SS14肖特基二極管的市場前景依然廣闊。

對于設計工程師而言，了解SS14的工作原理、特點及應用，能夠幫助他們?cè)诋a(chǎn)品設計中更好地利用這一元件。選擇合適的二極管型號，合理設計電路，將對產品的性能和可靠性產生直接影響。因此，在設計過程中，工程師需充分考慮各種因素，確保所選用的SS14肖特基二極管能滿足電路的具體需求。

十二、參考文獻

1. 《半導體器件原理與應用》

2. 《肖特基二極管技術發展及其應用研究》

3. 《現代電源管理技術及其應用》

4. 《電子元器件數據手冊》

通過以上內容的詳細解析，希望能夠幫助讀者全面了解SS14肖特基二極管的各個方面。如果有進一步的技術問題或設計需求，歡迎隨時交流與探討。
