MAX3232IPW RS-232收發器詳解

一、概述

MAX3232IPW是一款高性能、低功耗的RS-232收發器，由Maxim Integrated（美信）公司生產。該芯片廣泛應用于工業自動化、通信設備、醫療設備、汽車電子等領域，因其出色的性能、低功耗和兼容性而備受青睞。本文將詳細介紹MAX3232IPW的工作原理、特點、應用、參數、引腳圖以及中文資料。

二、工作原理

MAX3232IPW的主要功能是將RS-232標準電平轉換為適合微控制器或其他低壓邏輯電平的電平。RS-232電平通常為正負12V，而微控制器或其他邏輯電路的工作電平通常為0V和3.3V或5V。MAX3232IPW通過內部電壓調節器和雙向電平轉換電路實現這一轉換。

1. RS-232電平轉換：
   MAX3232IPW內部包含電平轉換電路，能夠?qū)S-232接收和發送的電平轉換為適合邏輯電路的電平。當RS-232接收信號為高電平時，MAX3232IPW將其轉換為邏輯電路所能接受的高電平信號；當RS-232接收信號為低電平時，MAX3232IPW將其轉換為邏輯電路所能接受的低電平信號。

2. 信號調整：
   MAX3232IPW還能調整RS-232信號的電平幅度。RS-232標準定義了標準電平和標準電平范圍，不同設備可能對電平范圍有不同的要求。MAX3232IPW內部的電平調整電路可以根據需求調整出適合各種設備的信號電平。

3. 電荷泵：
   MAX3232IPW采用雙電荷泵設計，能夠在3.0V至5.5V的電源電壓下實現真正的RS-232性能。器件僅需四個0.1μF的外部小尺寸電荷泵電容。電荷泵工作在非連續模式，一旦輸出電壓低于5.5V，將開啟電荷泵；輸出電壓超過5.5V，即可關閉電荷泵。

三、特點

MAX3232IPW具備多項顯著的性能優勢，使其成為嵌入式系統和各種電子設備中的理想選擇。

1. 低功耗：
   MAX3232IPW的功耗非常低，能夠在電池供電的設備中長時間工作，延長設備的續航時間。

2. 高速傳輸：
   該芯片支持高速的數據傳輸，最高可達1Mbps（在MegaBaud?工作模式下），能夠滿足大多數電子設備對數據傳輸速度的要求。

3. 抗干擾能力強：
   MAX3232IPW具有出色的抗干擾能力，能夠在復雜的電磁環境中穩定工作。通過優化內部結構，有效提升了對噪聲干擾的抵抗力。

4. 兼容性好：
   它與多種微控制器和通信接口兼容，易于與其他電子元件集成。此外，MAX3232IPW還提供了±15kV的ESD保護，增強了設備的可靠性。

5. 小型化封裝：
   MAX3232IPW采用小型化封裝設計（如SOIC16/SOP16），不僅節省空間，還能提高整體集成度，從而降低生產成本。

四、應用

MAX3232IPW被廣泛應用于各類設備，包括但不限于打印機、調制解調器以及各種通訊模塊。以下是一些具體的應用場景：

1. 工業自動化：
   在工業自動化系統中，MAX3232IPW用于實現設備之間的串行通信，確保數據傳輸?shù)膶?shí)時性和可靠性。

2. 通信設備：
   在通信設備中，MAX3232IPW用于將RS-232信號轉換為適合微控制器處理的信號，實現數據的接收和發送。

3. 醫療設備：
   醫療設備中經常需要用到串行通信接口，MAX3232IPW能夠提供穩定、可靠的電平轉換功能，確保醫療數據的準確傳輸。

4. 汽車電子：
   在汽車電子系統中，MAX3232IPW用于實現車載設備之間的通信，如ECU（發動機控制單元）與傳感器之間的數據傳輸。

5. 物聯網設備：
   在物聯網（IoT）設備中，MAX3232IPW的低功耗特征使得產品更易實現長時間待機。同時，通過簡潔明了的接線方式，大幅減少布線復雜度，提高安裝效率。

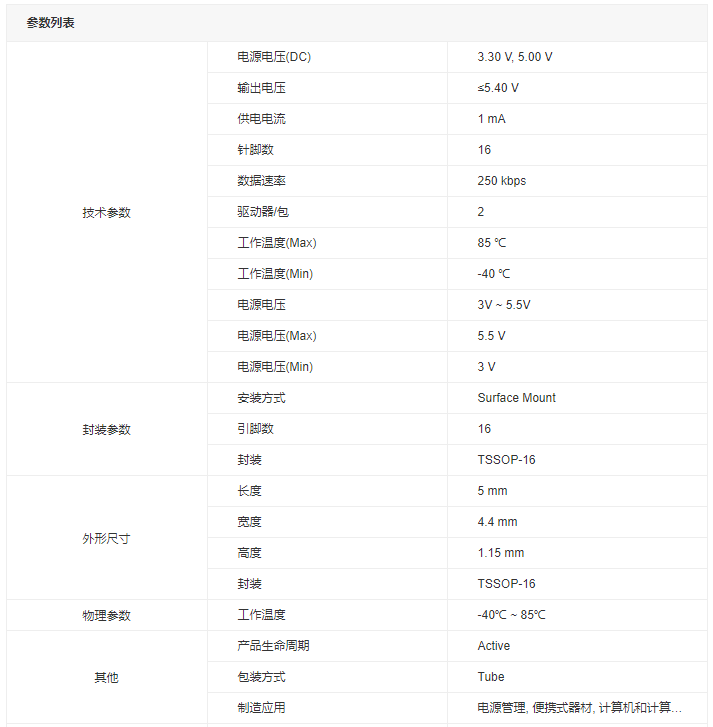

五、參數

MAX3232IPW的主要參數如下：

• 供電電壓：3.0V至5.5V

• 功耗：0.3mA（典型值）

• 數據傳輸速率：最高可達1Mbps（在MegaBaud?工作模式下），通常工作于235kbps

• 電荷泵電容：四個0.1μF的外部電容

• 輸出電平：±5.0V（最小發送器輸出電壓）

• 接收器輸入阻抗：≥12kΩ

• 驅動器輸出短路電流：±20mA

• 工作溫度范圍：-40°C至+85°C

• 封裝：SOIC16/SOP16

六、引腳圖

MAX3232IPW的引腳圖如下（以SOIC16封裝為例）：

VCC  16  -12V

GND  1   15  V+ (內部產生)

RIN  2   14  ROUT

TIN  3   13  T1OUT (可選，通常不使用)

R1  4   12  T1IN (可選，通常不使用)

GND  5   11  +12V (內部產生)

C1-  6   10  C1+ (電荷泵電容連接點)

C2-  7    9  C2+ (電荷泵電容連接點)

其中：

• VCC：電源正端，+5V或+3.3V。

• GND：電源地。

• RIN：接收輸入，TTL/CMOS邏輯電平。

• TIN：發送輸入，TTL/CMOS邏輯電平。

• ROUT：發送輸出，RS-232邏輯電平。

• +12V和-12V：RS-232邏輯電平電源（由內部電荷泵產生）。

在實際應用中，需要將MAX3232IPW的VCC和GND分別連接到電源的正負極，RIN和TIN分別與外部設備的發送和接收端相連，ROUT和-12V連接到外部設備的接收端，+12V和GND連接到外部設備的發送端。

七、中文資料

以下是一些關于MAX3232IPW的中文資料，供讀者參考：

1. 數據手冊：
   MAX3232IPW的數據手冊詳細描述了芯片的功能、引腳定義、電氣特性、應用電路以及封裝信息等。數據手冊是設計和使用MAX3232IPW的重要參考資料。

2. 應用筆記：
   一些工程師分享了他們在實際項目中使用MAX3232IPW的經驗和心得，包括如何解決某些常見問題，以及怎樣最大限度地發揮其優勢。這些應用筆記對于初學者來說非常有幫助。

3. 技術文檔：
   Maxim Integrated公司提供了一系列關于MAX3232IPW的技術文檔，包括電路設計指南、布局布線建議、EMC設計指南等。這些文檔對于確保MAX3232IPW在實際應用中的穩定性和可靠性非常重要。

4. 社區討論：
   在一些電子工程社區中，工程師們經常就MAX3232IPW的使用和問題進行討論。這些討論涵蓋了從基礎應用到高級設計的各個方面，為讀者提供了豐富的信息和資源。

八、總結

MAX3232IPW是一款高性能、低功耗的RS-232收發器，廣泛應用于各種電子設備中。通過內部電壓調節器和雙向電平轉換電路，MAX3232IPW能夠?qū)S-232電平轉換為適合邏輯電路的電平，并調整信號的電平幅度。該芯片具有低功耗、高速傳輸、抗干擾能力強、兼容性好以及小型化封裝等特點，使其成為嵌入式系統和各種電子設備中的理想選擇。在實際應用中，需要注意電源的穩定性、輸入輸出電平的符合性以及根據具體情況進行調試和優化。通過查閱數據手冊、應用筆記和技術文檔等資料，讀者可以更加深入地了解和使用MAX3232IPW。
