LM3886功放電路圖

一、LM3886功放電路圖型號系列

LM3886是美國國家半導體（NS）公司推出的一款高性能音頻功放集成電路，屬于其“序曲”（OVerture）音頻功放系列的重要成員。該系列功放IC以其高保真、大功率、低失真等特性在音響領域得到了廣泛應用。LM3886有兩種主要封裝形式：LM3886TF和LM3886T，其中LM3886TF為全絕緣封裝，LM3886T則不帶絕緣。這兩種封裝形式的選擇主要取決于實際應用中對散熱和絕緣性的需求。

二、LM3886工作原理

LM3886是一款單聲道、中功率、高性能音頻功放IC，采用甲乙類模擬功率放大技術。其工作原理主要基于電流負反饋技術，通過電阻將流過揚聲器音圈的電流取樣并反饋給功放輸入端，從而將揚聲器系統包含在反饋系統之內。這種反饋機制有助于改善功放的非線性失真和瞬態失真，提高整體音質。

在供電電壓方面，LM3886具有較寬的電源電壓范圍，VCC+VEE為20V-94V（雙供電時正負10-42V）。在額定工作電壓下，LM3886的最大連續不失真平均功率可達68W（4Ω負載時），并且具有完善的過壓、過流、過熱保護功能。此外，LM3886還具有自動抗開關機時的電流沖擊功能，能夠保護揚聲器免受損害。

三、LM3886特點

1. 高功率輸出：LM3886在VCC=VEE=28V、4Ω負載時能達到68W的連續平均功率，在VCC=VEE=35V、8Ω負載時能達到50W的平均功率。這使得LM3886在小型有源音箱、環繞聲放大器和高保真立體聲電視機等應用中具有顯著優勢。

2. 低失真度：LM3886的總失真加噪聲小于0.03%（在20Hz至20kHz范圍內），確保了高保真音質。此外，其互調失真也非常低，按SMPTE標準僅為0.004%。

3. 完善的保護功能：LM3886內置了NS公司研制的SPIKe（自身瞬時溫度）保護電路，對輸出級晶體管的安全工作區（SOA）進行動態檢測與保護。這實現了全面的過壓、欠壓、過載、輸出短路（包括短路到地與短路到電源）、熱失控和瞬時溫度沖擊等保護功能。

4. 靜音功能：LM3886具有輸入靜音功能，通過控制其第8腳（靜音控制端）的電流可以實現靜音操作。當?shù)?腳電流大于1mA時，輸出電路執行靜音操作，無信號輸出。

5. 外部電路簡單：LM3886的外部電路相對簡單，易于DIY。這使得電子愛好者能夠輕松制作出高性能的功率放大電路。

6. 寬電源電壓范圍：LM3886的電源電壓范圍寬，從20V到94V（雙供電時正負10-42V），這使得它能夠在不同電壓條件下穩定運行。

四、LM3886應用

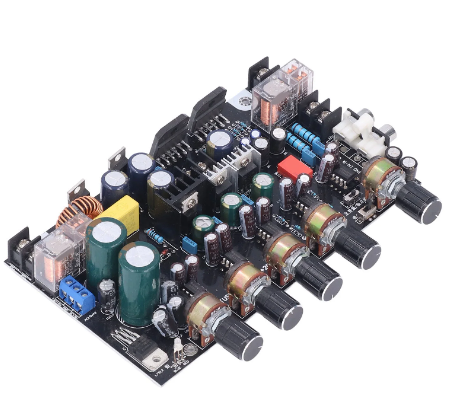

LM3886在音響制作中得到了廣泛應用，許多成品功放機中都直接采用了這款I(lǐng)C作為后級功放或重低音放大電路。其高功率輸出和低失真度使得LM3886成為制作高保真音響的理想選擇。

1. 小型有源音箱：LM3886的高功率和低失真度使其成為小型有源音箱的理想功放IC。通過合理的電路設計，可以制作出音質優異、功率充足的小型音箱。

2. 環繞聲放大器：在環繞聲系統中，LM3886能夠提供足夠的功率來驅動多個揚聲器，同時保持低失真度，確保環繞聲效果的真實性和沉浸感。

3. 高保真立體聲電視機：高保真立體聲電視機需要高性能的功放IC來驅動揚聲器，以提供清晰、逼真的聲音效果。LM3886憑借其高功率和低失真度，成為這一應用的理想選擇。

4. DIY音響項目：對于電子愛好者來說，LM3886是一個非常適合DIY的功放IC。通過簡單的電路設計和調試，就可以制作出性能優異的功率放大電路。

五、LM3886參數

LM3886的主要參數包括：

• 連續平均輸出功率：60W/4Ω（Vcc=±28V），30W/8Ω（Vcc=±28V），50W/8Ω（Vcc=±35V）。

• 瞬時最大輸出功率：150W。

• 失真度：（THD+噪聲）0.03%（20Hz～20kHz）。

• 噪聲電平：2.0μV。

• 信噪比：>92dB。

• 互調失真：（按SMPTE標準）0.004%。

• 總靜態電流：50mA。

• 輸入偏流：0.2uA。

• 增益帶寬乘積：8MHZ。

• 電源電壓范圍：VCC+VEE為20V-94V（雙供電時正負10-42V）。

六、LM3886引腳圖及功能

LM3886采用11腳TO-220封裝，各引腳的功能如下：

1. 引腳1（IN+）：正相輸入端，用于接收輸入信號的正極。

2. 引腳2（NC）：空腳，不連接。

3. 引腳3（GND）：接地端，用于連接電路的地線。

4. 引腳4（IN-）：反相輸入端，用于接收輸入信號的負極。

5. 引腳5（NC）：空腳，不連接。

6. 引腳6（NC）：空腳，不連接。

7. 引腳7（VOUT+）：輸出端正極，用于連接揚聲器的正極。

8. 引腳8（MUTE）：靜音控制端，通過控制該腳的電流可以實現靜音操作。當?shù)?腳電流大于1mA時，輸出電路執行靜音操作。

9. 引腳9（VOUT-）：輸出端負極，用于連接揚聲器的負極。

10. 引腳10（VCC）：正電源輸入端，用于連接正電源電壓。

11. 引腳11（VEE/NC）：負電源輸入端/空腳（對于某些型號可能是空腳），用于連接負電源電壓（對于單電源供電的電路，該腳不連接）。

七、典型應用電路

以下是一個基于LM3886的典型應用電路圖及其說明：

（注：此鏈接為示例，實際圖片需根據具體情況提供）

1. 輸入電路：輸入信號通過R1和C1組成的濾波電路進入LM3886的正反相輸入端。R1為平衡電阻，用于匹配輸入阻抗；C1為退耦電容，用于減小輸入端的電磁干擾。

2. 靜音控制電路：R8、R9、C5與開關S1組成靜音控制電路。當開關S1斷開時，LM3886的第8腳通過R8接地，電流大于1mA，輸出電路執行靜音操作。當開關S1接通時，靜音解除。

3. 輸出電路：LM3886的輸出端通過R15、R16和R17等元件連接到揚聲器。R15～R17為輸出功率管的射極電阻，提供直流負反饋以穩定輸出功率管的靜態集電極電流。

4. 電源電路：VCC和VEE分別為正電源和負電源輸入端。在實際應用中，可以根據需要選擇單電源或雙電源供電方式。

5. 退耦電容：C7～C10為電源退耦電容，用于減小電源波動對電路的影響。

6. 散熱器：LM3886在工作時會產生一定的熱量，因此需要安裝散熱器以確保其穩定運行。散熱器應緊密貼合在LM3886的封裝上，并通過適當?shù)墓潭ǚ绞酱_保其牢固可靠。

通過以上介紹，我們可以了解到LM3886是一款性能優異、功能完善的高性能音頻功放集成電路。它在音響制作中得到了廣泛應用，并以其高功率輸出、低失真度、完善的保護功能和易于DIY等特點贏得了廣大電子愛好者和專業音響制作人員的青睞。無論是制作小型有源音箱、環繞聲放大器還是高保真立體聲電視機等應用，LM3886都是一個值得考慮的選擇。
