LM393工作參數及其詳細介紹

一、概述

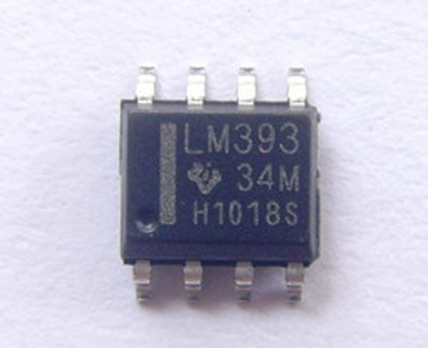

LM393是一款常用的雙通道比較器芯片，屬于LM3xx系列。它的設計目的是用于快速且低功耗的電壓比較應用。作為一個電壓比較器，LM393可以用于多種模擬信號處理應用中，比如電平檢測、零交叉檢測、信號放大等。這種芯片的主要特點是低功耗、雙通道設計以及廣泛的應用領域。

LM393內置了兩個獨立的比較器，用戶可以靈活地使用這兩個比較器來實現多通道信號的處理。該芯片的輸入端具有高阻抗，并且支持單電源和雙電源工作方式，適應多種電路設計的需求。

二、主要技術參數

LM393作為一個電壓比較器，其主要技術參數如下：

1. 電源電壓（Vcc）
   LM393的工作電壓范圍通常是2V到36V，或者是±1V到±18V。具體的工作電壓范圍取決于是否采用單電源或雙電源配置。對于單電源配置，通常使用3V到36V之間的電壓；而對于雙電源配置，輸入電壓可以在±1V到±18V之間變化。

2. 輸入偏置電流（Input Bias Current）
   LM393的輸入偏置電流是影響其性能的一個重要參數。根據規格書，LM393的輸入偏置電流典型值為250nA，最大值為500nA。較低的輸入偏置電流使得LM393在低電壓和低功耗應用中非常適用。

3. 輸入共模電壓范圍（Input Common-Mode Voltage Range）
   LM393的輸入端具有較寬的共模電壓范圍，典型值為0V到Vcc - 2V。這個特點使得LM393能夠適應更為廣泛的電路應用，并能在不同電源電壓下正常工作。

4. 輸出電壓范圍（Output Voltage Swing）
   LM393的輸出是開集電極型，因此輸出電壓范圍較為特殊。在單電源配置下，LM393的輸出電壓通常會接近地電位（0V），但在雙電源配置下，輸出電壓的最大值可以達到Vcc - 1.5V。輸出的電流通常由外部負載來決定。

5. 響應時間（Propagation Delay）
   LM393的典型響應時間為300ns到500ns。這個響應時間是指輸入信號的變化能夠在輸出端得到響應所需的時間。較短的響應時間意味著LM393適合高頻信號的處理。

6. 電源電流（Supply Current）
   LM393的電源電流較低，典型值為1mA，最大值為3mA。這種低功耗特性使得LM393在需要長期工作的便攜式和低功耗系統中非常受歡迎。

三、工作原理

LM393的工作原理基于其內部的兩個獨立比較器，每個比較器的輸入端可以接收一個外部的參考電壓與被測信號，然后根據這兩個輸入信號的比較結果產生輸出。具體來說，LM393的工作原理可以描述如下：

1. 輸入信號比較
   LM393通過兩個輸入端（正輸入端和負輸入端）來接收信號。根據比較器的設計，當正輸入端電壓高于負輸入端電壓時，輸出端會處于低電平；而當負輸入端電壓高于正輸入端電壓時，輸出端則會處于高電平。

2. 開集電極輸出
   LM393的輸出是開集電極型，這意味著它不能直接輸出高電平，而是依賴外部電阻來拉高輸出電壓。輸出端只有在比較結果為低時才會輸出低電平，比較結果為高時則輸出開路狀態。在外部負載電阻的作用下，輸出電壓可以被拉高到所需的電壓值。

3. 單電源與雙電源配置
   LM393支持單電源和雙電源的配置。在單電源模式下，芯片通常與地電位共享電源，而在雙電源模式下，芯片會有正負電源輸入，這使得它能夠適應更廣泛的應用場景。

4. 輸入電壓的比較方式
   LM393的比較器具有正負輸入端，通常負輸入端接入?yún)⒖茧妷?，正輸入端接入被測信號。LM393能夠在這些輸入端的電壓差異下進行電壓比較，輸出與輸入電壓之間的關系則取決于芯片的設計特性。

四、LM393的特點

LM393具有多個顯著特點，使其成為電壓比較器領域中非常受歡迎的器件。以下是LM393的主要特點：

1. 雙通道設計
   LM393內部集成了兩個比較器，使其能夠同時處理兩個獨立的信號通道，這對于需要多通道比較的應用非常有利。

2. 低功耗
   LM393具有非常低的電源電流，這使得它在電池供電系統和低功耗電路中表現出色。低功耗特性不僅延長了電池壽命，也使其適用于各種便攜設備和長時間運行的應用。

3. 寬工作電壓范圍
   LM393支持廣泛的電源電壓范圍，無論是單電源供電還是雙電源供電，都能確保穩定工作。這使得它能夠適應各種不同的電路設計，增加了系統設計的靈活性。

4. 輸入電壓范圍廣
   LM393具有較寬的輸入電壓共模范圍，能夠支持接近地電位的輸入信號，這使得它能夠在多種電源和信號環境下正常工作。

5. 高輸入阻抗
   LM393的輸入端具有高阻抗，因此能夠處理低電流信號，減少對信號源的負載影響。這一特點使其在精密測量和信號傳輸中非常有用。

五、LM393的應用

LM393由于其低功耗、雙通道和高性能的特點，廣泛應用于各種電路和系統中。以下是一些典型的應用場景：

1. 電平檢測器
   LM393可以用作電平檢測器，在數字電路中判斷某一信號是否超出預設的電壓范圍。通過將參考電壓設定為某一閾值，LM393可以輸出一個低電平或高電平信號，用于控制其他電路的開關。

2. 過壓保護電路
   在電壓過高的情況下，LM393可以用來監測電源電壓，一旦電壓超出預設的安全范圍，LM393的輸出會改變，從而觸發過壓保護電路來切斷電源或采取其他安全措施。

3. 零交叉檢測
   LM393可以用于交流信號的零交叉檢測。通過將信號輸入至比較器的正負輸入端，LM393能夠判斷信號是否通過零點，從而輸出相應的控制信號，這在交流電的相位檢測和同步電路中尤為重要。

4. 信號波形轉換
   LM393還可以用作信號波形轉換器，將模擬信號轉化為數字信號。通過設定參考電壓，輸入信號在某一電壓水平以上時，輸出為高電平；低于該電壓時，輸出為低電平。這種特性非常適用于將連續的模擬信號轉換為離散的數字信號。

5. 時間延遲電路
   LM393常用于實現基于電壓比較的時間延遲電路。通過調整輸入電壓和參考電壓之間的差值，可以精確控制延遲時間，在計時、延遲觸發等應用中得到廣泛使用。

六、結論

LM393是一款功能強大、應用廣泛的雙通道電壓比較器，具有低功耗、廣泛的工作電壓范圍和高輸入阻抗等特點。它在各種模擬信號處理電路中發揮著重要作用，尤其在電平檢測、過壓保護、零交叉檢測以及信號波形轉換等方面表現出色。通過合理配置和應用，LM393能夠有效地提高系統性能，并滿足多種應用場景的需求。

隨著電子技術的不斷發展，LM393及類似的低功耗比較器將繼續在自動化、控制、通訊、醫療和消費電子等領域中扮演越來越重要的角色。
