XL2596T引腳圖與詳細分析

XL2596T是一款常見的DC-DC降壓轉換器（Buck Converter）芯片，由Microchip（原屬于Power Integrations）公司生產。其廣泛應用于需要穩壓降壓供電的場合，如電池供電系統、通信設備、電源適配器等。了解XL2596T的引腳功能對于設計和應用至關重要。本篇文章將詳細解析XL2596T芯片的引腳功能，并對其工作原理、應用和使用注意事項進行深入探討。

1. XL2596T概述

XL2596T是一個高效的開關模式電源（SMPS），通過調節開關管的導通時間與關斷時間來實現輸出電壓的穩定。其最大輸入電壓可以達到40V，輸出電壓范圍從1.25V至37V，最大輸出電流為3A，適合多種不同電壓等級的電源需求。該芯片具有內置過熱保護、過流保護和過壓保護等特性，確保了電源在各種復雜環境下的穩定性。

2. XL2596T的引腳圖

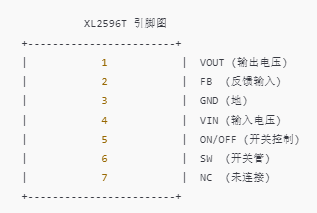

以下是XL2596T芯片的引腳排列圖與每個引腳的詳細功能說明。通常，XL2596T采用的是5x5mm的封裝，具有共計7個引腳。

3. 引腳功能解析

3.1 VIN (引腳4)

VIN是芯片的輸入電壓引腳。它用于連接輸入電源，輸入電壓范圍通常是4V至40V。該引腳與芯片內部的開關電源模塊直接連接，因此輸入電壓的穩定性和電流能力對芯片的工作至關重要。過高或過低的輸入電壓都可能影響降壓轉換器的效率和輸出穩定性。

3.2 VOUT (引腳1)

VOUT是XL2596T的輸出電壓引腳。通過該引腳，芯片為外部負載提供穩定的輸出電壓。根據反饋控制原理，輸出電壓由外部的電阻網絡調節。在默認情況下，XL2596T的輸出電壓為1.25V，但可以通過調整外部反饋電路來設置為所需的輸出電壓，最大輸出電壓可達到37V。

3.3 FB (引腳2)

FB引腳是反饋輸入端，用于監控輸出電壓，并通過反饋回路調節輸出電壓的穩定性。通常通過一個分壓電阻連接到VOUT引腳上，將輸出電壓反饋到FB引腳，以保持恒定的輸出電壓值。當VOUT電壓變化時，F(xiàn)B引腳的電壓也隨之變化，控制電路通過調節開關管的占空比來保持輸出電壓穩定。

3.4 GND (引腳3)

GND引腳是芯片的地引腳，所有電路的參考電位都與此引腳相連。這個引腳通常連接到電源系統的地線，也是芯片內部電源的公共參考電位。正確連接GND對于保證電源的穩定工作至關重要。

3.5 ON/OFF (引腳5)

ON/OFF引腳是芯片的開關控制引腳，通常通過外部電阻或開關來控制。通過設置此引腳的電平狀態，可以啟動或停止芯片的工作。當ON/OFF引腳接地時，芯片處于關閉狀態，不進行任何功率轉換；當ON/OFF引腳接高電平時，芯片開啟，開始正常工作。該引腳可以通過外部控制信號或開關來靈活控制。

3.6 SW (引腳6)

SW引腳是開關電源的輸出端，它與芯片內部的開關管連接。當芯片正常工作時，該引腳的電壓將周期性地切換。SW引腳的周期性開關操作實現了能量的存儲和釋放，保證了降壓轉換的正常進行。此引腳通常連接到外部的電感器，用于實現儲能過程并調節輸出電壓。

3.7 NC (引腳7)

NC是未連接引腳，通常在封裝中此引腳不會用于任何電氣連接。該引腳的存在主要用于封裝的機械設計，通常不需要任何外部連接。在設計電路時，這個引腳可以忽略。

4. 工作原理

XL2596T作為一種降壓型DC-DC轉換器，采用了脈寬調制（PWM）技術來調節輸出電壓。其基本工作原理如下：

1. 輸入電壓：首先，通過VIN引腳接入輸入電壓，輸入電壓經過內置電感和開關管進行處理。

2. 開關操作：開關管根據芯片內的控制電路進行周期性的開關操作（即“開”與“關”狀態交替）。在開狀態下，輸入電壓為電感器提供電流，電感器存儲能量；在關狀態下，電感器釋放存儲的能量到輸出端。

3. 反饋調節：通過FB引腳連接的反饋電路實時監控輸出電壓，并將信息反饋給芯片的控制電路?？刂齐娐犯鶕?jù)反饋信號調整開關管的工作狀態，以保持輸出電壓恒定。

4. 輸出電壓：經過開關管和電感器的能量轉換后，穩定的輸出電壓通過VOUT引腳提供給負載。

5. 應用實例

XL2596T的應用非常廣泛，特別適用于需要將較高電壓轉換為較低電壓的場景。以下是幾個典型的應用實例：

5.1 電池供電系統

在電池供電的設備中，經常需要將電池的電壓轉換為一個穩定的較低電壓，例如5V或3.3V，以供給低功耗的電子器件。XL2596T具有較高的效率和較低的功率損耗，非常適合此類應用。通過調節外部反饋電阻，可以精確控制輸出電壓，以適應不同的需求。

5.2 供電適配器

許多電子設備，如小型電動工具、LED燈具等，都需要適配器來將AC電壓轉換為穩定的DC電壓。XL2596T可以用作這些適配器的核心芯片，通過其高效的轉換特性和較低的功耗，能夠為外部設備提供可靠的電力供應。

5.3 太陽能系統

在太陽能系統中，通常需要將太陽能板產生的電壓轉換為適合電池充電的電壓。XL2596T能夠在不同輸入電壓下穩定輸出，可以有效地調節太陽能板的電壓，以確保電池充電過程的穩定性。

6. 設計注意事項

在使用XL2596T進行電源設計時，除了正確接線和配置反饋電路外，還需要特別注意以下幾點：

1. 輸入電壓范圍：確保輸入電壓始終在芯片的工作范圍內（通常為4V至40V）。

2. 輸出電流：選擇適當?shù)碾姼泻洼敵鲭娙荩詽M足所需的輸出電流和電壓。

3. 散熱問題：在高負載工作時，XL2596T可能會產生一定的熱量，因此需要設計合理的散熱方案。

4. 外部組件選擇：選擇適當?shù)碾姼?、電容和二極管等外部元件，以保證電源轉換器的高效工作。

7. 總結

XL2596T是一款功能強大的DC-DC降壓轉換器芯片，廣泛應用于各種需要穩壓供電的場合。理解其引腳功能和工作原理，是成功設計和使用該芯片的基礎。通過合理配置外部元件，可以輕松實現高效、穩定的電源設計。希望本文對XL2596T芯片的詳細解析能夠幫助工程師們在實際應用中更加得心應手。
