LM2576S-ADJP 是一款常用的降壓（Buck）開關電源集成電路（IC），廣泛用于各種電源設計中，特別是在需要高效率和穩壓輸出的應用中。該芯片可以將輸入電壓降低至所需的輸出電壓，同時提供穩壓輸出，并具備過流保護、過熱保護等功能。本文將詳細介紹 LM2576S-ADJP 的電路圖、工作原理、常見應用及其設計考慮等方面的內容，幫助讀者全面理解這款電源管理芯片。

1. LM2576S-ADJP 簡介

LM2576S-ADJP 是一款線性集成電路，屬于 LM2576 系列降壓型開關電源（Buck Converter）IC。其最大輸出電流可達到 3A，支持的輸入電壓范圍從 4V 到 40V，輸出電壓可通過外部電阻調節，適用于多種應用場景。

LM2576S-ADJP 具備以下特點：

• 輸出電壓可調節（1.23V 到 37V 之間）

• 最大輸出電流 3A

• 內部開關頻率為 52kHz

• 高達 90% 的轉換效率

• 過流保護和熱保護功能

• 可通過外部元件配置不同的輸出電壓和濾波性能

2. LM2576S-ADJP 電路圖

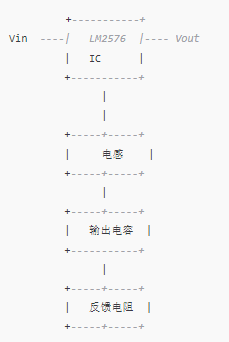

LM2576S-ADJP 的基本電路圖如圖所示，通常由電源輸入部分、濾波電容、開關元件（包括 MOSFET 和二極管）、電感、反饋控制和輸出電容等組成。下面是一個常見的 LM2576 降壓轉換器電路示意圖。

3. LM2576S-ADJP 工作原理

LM2576S-ADJP 是基于開關模式的降壓轉換器，其工作原理大致如下：

• 開關元件（MOSFET）：LM2576 內部集成了一個 MOSFET，它周期性地開啟和關閉，控制輸入電壓在電感中儲能的方式。每次開關閉合時，輸入電壓通過電感向輸出端供電；每次開關斷開時，電感會釋放儲存的能量，提供持續的輸出電流。

• 電感：電感在轉換過程中起到了儲能的作用。當 MOSFET 開關關閉時，電感中的能量釋放到輸出端，并在一定程度上平滑輸出電流。

• 二極管：LM2576 的輸出端需要一個二極管，通常是一個肖特基二極管，用來提供電流路徑，防止電感能量反向流動造成損壞。

• 反饋控制：LM2576 通過反饋環路維持輸出電壓的穩定。通過在反饋引腳接入外部電阻，調整輸出電壓的大小。通過這種方式，能夠確保無論輸入電壓如何變化，輸出電壓都能夠穩定在設定值。

• PWM 調制：LM2576 使用脈寬調制（PWM）控制方式調節輸出電壓。PWM 控制信號的占空比（開關周期中開關元件開啟的時間比例）決定了最終的輸出電壓。通過調節占空比，可以精確控制輸出電壓的值。

4. LM2576S-ADJP 常見應用

LM2576S-ADJP 降壓轉換器廣泛應用于各種需要穩壓電源的場景。以下是一些典型應用：

4.1 工業控制系統

在工業控制系統中，LM2576S-ADJP 常被用作電源轉換器。工業設備通常需要多個不同電壓的電源，例如 5V、12V 和 24V 等，LM2576S-ADJP 可以提供不同電壓的穩定輸出，保證設備的正常運行。

4.2 電池供電設備

由于 LM2576S-ADJP 的高效率和較寬的輸入電壓范圍，它也常被用于電池供電設備中。例如在便攜式電子產品或無間斷電源（UPS）中，LM2576S-ADJP 可以從電池電壓轉換至適合設備工作的電壓，確保電池的高效使用。

4.3 汽車電子

在汽車電子系統中，LM2576S-ADJP 被廣泛用于電源管理。汽車電子系統需要在 12V 或 24V 電壓下工作，而 LM2576S-ADJP 可以提供穩定的低壓輸出，適用于音響系統、導航儀、無線通信設備等。

4.4 通信設備

通信設備通常要求電源穩壓和高效率，LM2576S-ADJP 可以作為通信設備中的電源管理芯片，提供可靠的電源輸出，保證設備的穩定運行。

5. LM2576S-ADJP 參數與設計考慮

在使用 LM2576S-ADJP 時，設計者需要考慮以下幾個重要參數：

5.1 輸入電壓范圍

LM2576S-ADJP 支持 4V 到 40V 的輸入電壓范圍。在設計電源時，需要確保輸入電壓在該范圍內，以避免對電路的損壞或輸出不穩定。

5.2 輸出電壓

LM2576S-ADJP 的輸出電壓是可調的，通常通過外部電阻設置反饋環路來確定輸出電壓。輸出電壓的范圍為 1.23V 到 37V，適用于大多數低功率應用。

5.3 輸出電流

LM2576S-ADJP 的最大輸出電流為 3A，但在設計時需要考慮到負載電流與散熱條件，避免過載使用。

5.4 開關頻率

LM2576S-ADJP 的開關頻率為 52kHz。在設計電源時，可以根據負載需求調整電感和電容的選擇，以確保輸出的平滑度和穩定性。

6. LM2576S-ADJP 電路設計實例

假設我們需要設計一個 12V 輸出、2A 輸出電流的降壓電源，輸入電壓為 24V。在這個設計中，我們選擇 LM2576S-ADJP 作為降壓轉換器。以下是設計過程中的關鍵步驟：

6.1 確定輸出電壓

首先，根據 LM2576S-ADJP 的工作原理，通過選擇適當?shù)姆答侂娮鑱泶_定輸出電壓。根據其數據手冊，輸出電壓可以通過以下公式計算：

$$V_{ ext{out}} = 1.23V imes left(1 + frac{R_2}{R_1} ight)$$Vout=1.23V×(1+R1R2)

其中，R1 和 R2 為反饋電阻。

6.2 選擇電感和電容

根據負載電流和開關頻率的要求，選擇合適的電感和電容。通常需要使用低 ESR 的電解電容來減少輸出紋波，同時電感的選擇需要考慮其工作頻率和電流承載能力。

6.3 散熱設計

由于 LM2576S-ADJP 是一個高效的開關電源，其在工作時會產生一定的熱量。因此，設計時需要考慮散熱問題。通?？梢允褂蒙崞蜻m當?shù)腜CB設計來幫助散熱，確保電路在穩定工作溫度下運行。

6.4 保護功能

LM2576S-ADJP 內置了過流保護、過熱保護等功能，但在設計時仍然需要添加適當?shù)谋Ｗo(hù)電路，如輸入電壓保護二極管、輸出短路保護等，以增強電路的安全性。

7. 結語

LM2576S-ADJP 降壓開關電源集成電路是一款功能強大的電源管理芯片，廣泛應用于各種需要穩定電壓輸出的設備中。在設計使用 LM2576S-ADJP 時，理解其工作原理、選擇合適的外部元件以及確保電路的穩定性和可靠性是非常重要的。通過正確的設計和合理的參數選擇，LM2576S-ADJP 能夠?yàn)楦鞣N應用提供高效、穩定的電源解決方案。
