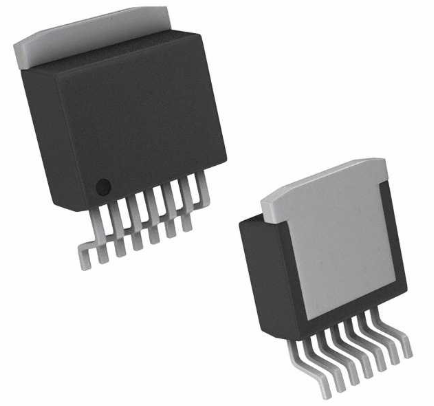

LM2598概述

LM2598是一款高效的降壓開關穩壓器，屬于美國國家半導體公司（National Semiconductor，現為德州儀器TI）的LM259X系列。該芯片以其高效率、寬輸入電壓范圍、內置開關晶體管以及易于設計的特性而廣泛應用于各種電子設備的電源管理系統中。

常見型號

LM2598具有多個不同的型號，以滿足不同的電壓和電流需求。主要型號包括：

1. LM2598-3.3，輸出固定電壓為3.3伏。

2. LM2598-5.0，輸出固定電壓為5.0伏。

3. LM2598-12，輸出固定電壓為12伏。

4. LM2598-ADJ，輸出電壓可調，范圍為1.2伏至37伏。

不同型號的電壓輸出特性使得該系列芯片能夠滿足不同的應用場景，從低壓數字電路到中高壓模擬電路的供電需求。

參數說明

LM2598芯片的主要參數如下：

1. 輸入電壓范圍
   輸入電壓范圍通常為4.5伏至40伏。這使得LM2598可以直接從汽車電池、工業電源以及常見的適配器供電。

2. 輸出電壓范圍
   對于固定電壓型號，輸出電壓分別為3.3伏、5.0伏和12伏。對于可調型號，輸出電壓可以通過外部電阻設置為1.2伏至37伏。

3. 輸出電流
   LM2598的最大輸出電流為3安培，適合大多數中低功率負載。

4. 開關頻率
   典型開關頻率為150千赫茲，這樣的高頻設計能夠顯著減少外圍元件的體積和重量。

5. 效率
   LM2598的轉換效率可以達到90%以上，這使其在散熱性能和能效要求較高的應用中表現出色。

6. 內置保護
   芯片內部集成了過熱保護、過流保護和短路保護功能，確保其在各種惡劣工作條件下仍能穩定運行。

工作原理

LM2598是一種非隔離降壓型開關穩壓器，其核心工作原理基于脈寬調制控制技術。以下是其主要工作過程的分析：

1. 電感儲能
   當內部開關晶體管導通時，輸入電源通過晶體管向負載和電感供電，同時電感存儲能量。

2. 能量釋放
   當開關晶體管關斷時，電感中的儲能通過續流二極管釋放，持續向負載提供電流。

3. 輸出電壓調節
   通過脈寬調制的控制方式調整開關晶體管的導通時間，從而穩定輸出電壓。

4. 反饋機制
   輸出端的電壓被反饋到芯片內部的誤差放大器，與基準電壓進行比較。誤差信號調節脈寬調制控制器的輸出，以確保輸出電壓始終保持穩定。

特點

1. 集成度高
   LM2598集成了開關晶體管和控制電路，簡化了外圍電路設計。

2. 高效率
   相比于線性穩壓器，LM2598的能效顯著提升，特別是在輸入電壓遠高于輸出電壓的場景下更為突出。

3. 寬輸入電壓范圍
   適應性強，可適配不同的電源輸入。

4. 多種輸出電壓選擇
   用戶可根據實際需求選擇固定輸出或通過外部電路調節的可調輸出。

5. 保護功能齊全
   內部集成的保護功能確保系統的可靠性和安全性。

作用

LM2598的主要作用是將高電壓轉換為穩定的低電壓，同時提供足夠的電流以驅動負載。其高效的降壓能力和穩定的電壓輸出使其廣泛應用于以下場景：

1. 工業自動化設備的電源管理。

2. 通信設備中的穩壓模塊。

3. 消費類電子產品的電源轉換。

4. 汽車電子系統中的降壓電源。

應用場景

1. 工業應用
   在工業自動化控制系統中，LM2598被用于提供穩定的直流電源，為傳感器、控制器和其他設備供電。

2. 消費電子
   在家庭影音設備和智能家居設備中，LM2598用于將市電或適配器電源轉化為設備所需的低壓電源。

3. 通信系統
   LM2598被廣泛應用于無線基站、交換機等通信設備中，用于提供穩定的電源支持。

4. 汽車電子
   由于其寬輸入電壓范圍和高效率特性，LM2598特別適合用于汽車電池降壓模塊，為車載音響、導航系統和其他電子設備提供電力支持。

設計注意事項

在使用LM2598設計電路時，需要注意以下幾點：

1. 輸入濾波電容
   輸入濾波電容用于減小輸入電源的紋波噪聲，推薦使用低等效串聯電阻的電解電容。

2. 輸出濾波電容
   輸出濾波電容用于降低輸出紋波，建議選擇適合頻率和負載需求的電容值。

3. 電感選擇
   電感值的選擇對輸出電壓的穩定性和紋波大小影響很大，通常需要根據負載電流和開關頻率進行計算。

4. 散熱設計
   盡管LM2598的效率較高，但在大電流輸出時仍可能產生一定的熱量。需要在設計中考慮散熱措施，如增加散熱片或加強空氣對流。

5. 反饋電路
   對于可調輸出型號，反饋電路中的電阻值直接影響輸出電壓的穩定性和精度，應選用精密電阻。

實際案例

以一個為單片機供電的降壓電源為例，輸入電壓為12伏，輸出電壓需要為5伏，負載電流為2安培。設計中選用LM2598-5.0芯片，外圍電路包括：

1. 輸入電容：選用470微法的電解電容。

2. 輸出電容：選用220微法的電解電容并聯一個0.1微法的陶瓷電容。

3. 電感：選擇22微亨的功率電感，最大電流支持3安培。

通過以上設計，最終實現了高效、穩定的降壓電源，供單片機和其他外設使用。

總結

LM2598作為一款經典的降壓型開關穩壓器，以其高效率、集成度高、寬輸入電壓范圍和易于設計的特點，廣泛應用于各種領域。從參數角度來看，其靈活性和可靠性使得它成為設計人員在中低功率電源轉換應用中的首選。無論是工業、消費電子還是汽車電子領域，LM2598都能憑借其優秀性能提供可靠的解決方案。
