德州儀器 TXB0108PWR 100Mbps 8位雙向電平轉換器詳細介紹

一、前言

隨著現代電子設備的不斷發展和集成度的提高，電路中的不同模塊間經常需要相互通信。在這些通信過程中，不同的模塊往往工作在不同的電壓水平下。為了確保各個模塊之間的數據能夠無誤傳輸，電平轉換技術應運而生。電平轉換器能夠?qū)⒁环N電壓水平的數據轉換成另一種電壓水平，以適應不同模塊間的兼容需求。德州儀器（Texas Instruments，TI）的TXB0108PWR就是一款優秀的電平轉換器，它支持雙向電壓轉換，工作速度高達100Mbps，并且適用于多種不同的應用場景。

本篇文章將詳細介紹德州儀器TXB0108PWR電平轉換器的相關內容，包括其基本概述、工作原理、主要特性、應用領域、常見問題等，幫助讀者深入了解這款芯片的功能與優勢。

二、TXB0108PWR概述

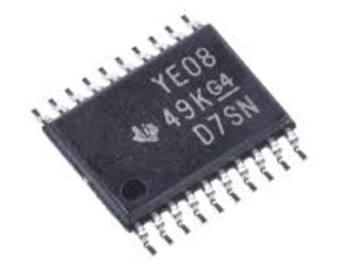

TXB0108PWR是一款具有自動方向檢測功能的雙向電平轉換器芯片。它支持8位數據總線的雙向數據傳輸，并且能夠在低電壓與高電壓之間進行電平轉換。TXB0108PWR的工作電壓范圍廣泛，支持1.2V至5.5V的電壓轉換，能夠輕松實現不同電壓域之間的兼容性。

TXB0108PWR特別適用于那些需要跨越不同電壓區間進行數據交換的應用場合，比如在微控制器、傳感器、外設之間的數據傳輸中。它的設計使得用戶不再需要額外的外部控制信號或配置步驟，所有的電平轉換操作都由芯片內部的自動檢測和切換機制完成，確保了簡便性和高效性。

三、TXB0108PWR的工作原理

TXB0108PWR采用了傳輸門（pass-gate）技術與自動方向檢測機制相結合的設計。它能夠根據數據流向自動確定數據傳輸方向，無需外部控制信號。在工作過程中，TXB0108PWR會自動檢測并調整數據總線的電平，使得信號在低電壓和高電壓之間正確轉換。

1. 雙向電平轉換：TXB0108PWR支持8個數據位的雙向電平轉換。無論是從低電壓到高電壓，還是從高電壓到低電壓，TXB0108PWR都能夠自動調整數據線的電壓，使信號能夠正確傳輸。

2. 自動方向檢測：該芯片內置自動方向檢測功能，能夠?qū)崟r(shí)監控?cái)?shù)據流的方向，并自動調整轉換方式。數據傳輸方向的確定不需要外部干預，這使得芯片在應用中更加靈活和簡便。

3. 寬電壓范圍：TXB0108PWR支持的電壓范圍非常寬泛，最低可達1.2V，最高可支持至5.5V。無論是1.8V、2.5V、3.3V還是5V系統，TXB0108PWR都能夠兼容并進行電平轉換。

4. 高速傳輸：TXB0108PWR支持的最大數據傳輸速率可達到100Mbps，足以滿足大多數中低速數據傳輸應用的需求。對于一些對數據傳輸速度要求較高的場景，TXB0108PWR也能穩定運行。

四、TXB0108PWR的主要特性

1. 支持8位數據總線：TXB0108PWR提供8個數據引腳，支持8位數據總線的雙向電平轉換，適用于多種通信協議。

2. 自動方向控制：內置自動方向檢測功能，能夠智能地識別數據流向并自動切換電平轉換方向，無需外部控制信號。

3. 低功耗設計：TXB0108PWR的工作電流較低，適合在低功耗設備中使用，減少對電池續航的影響。

4. 寬電壓適應性：支持1.2V至5.5V的電壓轉換，具有極好的電壓適應性，能夠滿足不同系統間的電壓兼容需求。

5. 高速數據傳輸：TXB0108PWR支持最高100Mbps的數據傳輸速率，滿足現代通信和數據交換的需求。

6. 高抗干擾性：該芯片的設計具有較強的抗干擾能力，能夠在噪聲環境下穩定工作。

7. 自動電源管理：TXB0108PWR內置的電源管理功能能夠自動調節工作電壓，進一步優化功耗表現。

五、TXB0108PWR的應用領域

TXB0108PWR作為一種高效的電平轉換器，廣泛應用于以下幾個領域：

1. 微控制器和外設接口： 在嵌入式系統中，微控制器與外設（如傳感器、顯示器、存儲設備等）通常工作在不同的電壓范圍內。TXB0108PWR能夠輕松實現這些模塊之間的電平轉換，確保數據通信的正確性。

2. 通信協議適配： 許多通信協議（如I2C、SPI等）要求設備工作在特定的電壓范圍內。TXB0108PWR能夠?qū)⒉煌妷旱男盘?hào)轉換，使得協議的適配變得更加簡便。

3. 電池供電設備： 電池供電設備通常要求低功耗設計，而TXB0108PWR的低功耗特性使得它非常適合用在這些設備中，確保長期穩定運行。

4. 工業自動化系統： 在工業自動化系統中，傳感器、執行器、控制器等設備通常采用不同的電壓等級。TXB0108PWR可以解決這些設備之間的電平兼容問題，保證數據準確傳輸。

5. 消費電子產品： 在手機、平板電腦等消費電子產品中，電平轉換器同樣發揮著重要作用。TXB0108PWR的高速性能和低功耗特性使其成為這些產品中的理想選擇。

6. 汽車電子： 在汽車電子系統中，不同的模塊通常需要進行數據交換。TXB0108PWR的高可靠性和廣泛的電壓支持使其成為汽車電子系統中的常用電平轉換器。

六、常見問題與解決方案

1. 工作速度過慢： 如果TXB0108PWR的工作速度低于預期，可能是因?yàn)槭褂昧诉^長的連接線或者信號質量較差。此時，建議縮短連接線長度并使用更高質量的電纜。

2. 電壓不匹配： 雖然TXB0108PWR支持寬電壓范圍，但在一些特定條件下，電壓仍然可能不匹配。此時，可以考慮檢查輸入電壓是否符合芯片的規格，確保兩端電壓之間的兼容性。

3. 功耗過高： 如果TXB0108PWR的功耗過高，可以嘗試降低工作頻率或優化電路設計，減少無用的電流消耗。

4. 方向檢測不準確： TXB0108PWR具有自動方向檢測功能，但在某些極端情況下可能出現檢測不準確的情況。此時，可以檢查電路中是否存在干擾源，或采用適當?shù)臑V波措施來優化信號質量。

七、總結

德州儀器的TXB0108PWR是一款功能強大的8位雙向電平轉換器，支持寬電壓范圍、自動方向控制和高速數據傳輸，廣泛應用于嵌入式系統、通信協議適配、電池供電設備、工業自動化系統等領域。其內置的自動方向檢測和低功耗設計使得它在復雜的電壓轉換需求中表現出色，是現代電子設計中不可或缺的關鍵組件之一。通過合理的使用，TXB0108PWR能夠有效地解決不同電壓域之間的兼容性問題，提升系統的穩定性和可靠性。
