AT350光耦各引腳功能詳解

AT350光耦是一款常見的光電隔離器件，它廣泛應用于電氣隔離、信號傳輸、通信等領域。光耦的主要功能是通過光信號傳遞信息，從而達到電氣隔離的目的。這種隔離可以有效防止高電壓對低電壓電路的損害。本文將從AT350光耦的引腳功能、內部結構、工作原理、特性及應用等方面進行詳細探討，幫助讀者深入了解這一重要電子元件。

一、AT350光耦的基本介紹

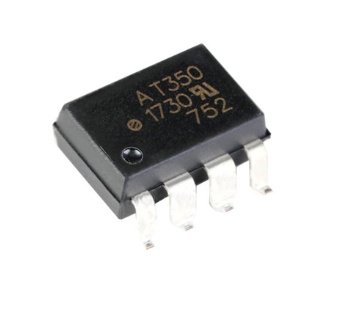

AT350光耦是一款常用的集成光電耦合器，它通常由LED（發光二極管）和光敏元件（如光電二極管或光電晶體管）組成。光耦的基本工作原理是通過LED發光，光敏元件接收這些光信號并將其轉換為電信號，從而實現電氣隔離。

光耦常用于高速信號傳輸、低噪聲信號處理、電流控制等領域，尤其是在涉及微處理器、微控制器的電路中。它可以有效地防止高壓或噪聲對敏感電路的影響，確保電路的穩定性和安全性。

二、AT350光耦的引腳功能

AT350光耦的引腳功能設計精密且具備多種用途，了解這些引腳的功能是我們正確使用和設計電路的前提。AT350光耦通常有六個引腳，分別用于輸入端的LED驅動和輸出端的光敏元件信號接收。下面將詳細介紹各個引腳的功能。

1. 引腳1（Anode，陽極）

引腳1是AT350光耦LED部分的陽極端。LED是光耦的發光源，它通過電流的作用發出光信號。陽極端需要與驅動電路連接，通常通過電流限制電阻來保證LED正常工作。對于大多數應用，陽極端通常連接到正電源端。

2. 引腳2（Cathode，陰極）

引腳2是LED的陰極端。陰極端連接到電路的負端或者接地端。LED兩端的電流流動方向是從陽極流向陰極，只有在這種情況下，LED才能正常發光。在大多數應用中，陰極端會接地或連接到低電位信號端。

3. 引腳3（Emitter，發射極）

引腳3是輸出部分的發射極端，通常與光敏元件的發射端（如光電晶體管的發射極）相連。光敏元件在接收到LED發出的光后會產生電流，發射極負責將這一電流引導到電路的后續部分。引腳3通常與接地端或負電源端相連。

4. 引腳4（Collector，集電極）

引腳4是輸出部分的集電極端。光敏元件的集電極負責接收來自發射極的電流信號，并向外部電路輸出相應的電壓。集電極端可以連接到外部電路的輸入端，信號通過這個端口輸出。為了更好地控制輸出信號，集電極端通常通過外部電阻與電源連接。

5. 引腳5（Collector，集電極）

引腳5與引腳4功能相似，也是光電晶體管的集電極端。不同的是，AT350光耦的設計可能會采用多個集電極引腳來提供更好的信號輸出特性。引腳5的連接方式和使用目的與引腳4類似，它也是信號輸出端的一部分。

6. 引腳6（Base，基極）

引腳6是光電晶體管的基極?；鶚O端用于控制晶體管的開關狀態，它通過控制基極電流來調節集電極和發射極之間的電流傳輸。這個引腳的主要作用是調節光電晶體管的增益和導通狀態。通常情況下，基極端需要連接到外部電路來實現對晶體管的控制。

三、AT350光耦的工作原理

AT350光耦的工作原理基于光電效應。在工作時，輸入端的LED會發出光信號，當輸入端的電流通過LED時，它發出的光會照射到輸出端的光敏元件（如光電晶體管）。光敏元件會根據接收到的光信號產生電流，進而實現信號的傳遞。

具體過程如下：

1. LED發光：當電流流過AT350光耦的引腳1和引腳2時，LED會發出光。這個光信號的強度與輸入電流成正比。

2. 光敏元件接收光信號：引腳4和引腳5的光敏元件會接收到LED發出的光，這些光信號使光敏元件產生電流。光敏元件通常是一個光電晶體管，當光照射到其光敏區域時，它的導電性發生變化，從而產生電流。

3. 電流傳輸：光敏元件的發射極和集電極之間的電流流動會被傳輸?shù)酵獠侩娐?。這種電流信號的強度與輸入電流的大小成正比。

4. 信號輸出：最終，信號通過AT350光耦的輸出端（引腳4和引腳5）傳遞給后續電路，實現信號的電氣隔離和傳輸。

四、AT350光耦的特點與優勢

AT350光耦相較于其他光耦產品，具有以下幾個顯著特點和優勢：

1. 高電氣隔離性：AT350光耦能夠有效地隔離輸入和輸出電路，防止電氣干擾和高電壓對電路的影響。

2. 寬工作電壓范圍：AT350支持較寬的工作電壓范圍，能夠適應不同電壓環境下的工作要求。

3. 高速響應：AT350光耦具有較快的響應速度，適合高速信號傳輸，常用于高速數據通信、工業控制等領域。

4. 低功耗：由于AT350光耦采用高效的光電轉換技術，其功耗相對較低，適用于低功耗設備中。

5. 高信號質量：AT350能夠提供清晰、穩定的信號輸出，減少噪聲干擾，確保信號傳輸?shù)臏?zhǔn)確性。

五、AT350光耦的應用

AT350光耦在許多電子和電氣系統中得到了廣泛應用，主要包括以下幾種：

1. 微控制器隔離：AT350廣泛用于微控制器和其他低電壓控制電路之間的電氣隔離，以保護微控制器免受高電壓或噪聲的影響。

2. 數據通信：在數據傳輸過程中，AT350光耦用于實現電氣隔離，提高信號傳輸?shù)姆€(wěn)定性和抗干擾能力。

3. 電源保護：AT350光耦可以用作電源電路中的保護元件，防止高電壓或瞬態電流損害敏感設備。

4. 開關電源：在開關電源中，AT350可以實現反饋信號的傳遞和電氣隔離，確保電源的穩定性和安全性。

5. 工業控制：在工業自動化領域，AT350光耦常用于傳感器信號的傳輸與隔離，提高設備的穩定性和抗干擾能力。

6. 音頻設備：AT350也可用于音頻設備中的信號隔離，減少噪聲干擾，保證音頻信號的清晰度。

六、總結

AT350光耦是一種具有優異性能的光電隔離器件，它通過將電信號轉化為光信號并進行電氣隔離，有效保護電路中的敏感元件。了解其引腳功能和工作原理，可以幫助我們?cè)谠O(shè)計電路時更加精準地選擇和使用光耦。無論是在微控制器、開關電源、工業控制，還是在音頻設備等領域，AT350光耦都發揮著不可替代的作用。通過深入掌握AT350光耦的特性和應用，我們可以更好地利用這一器件，為各種電子系統提供穩定、可靠的信號傳輸和電氣隔離。
