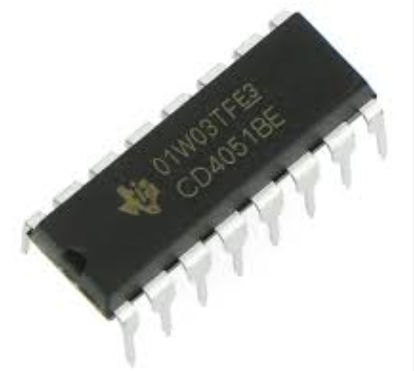

CD4051 是一款 8 通道模擬多路復用器，廣泛應用于模擬信號選擇、傳輸和數據采集等領域。它屬于 CMOS（互補金屬氧化物半導體）技術系列的多路復用器，能夠選擇多個輸入信號并將其中一個信號輸出，適用于多個不同的電路設計需求。本文將詳細介紹 CD4051 的引腳功能、工作原理、特性、應用以及一些相關的注意事項。

CD4051 引腳圖及功能介紹

CD4051 的引腳排列通常有 16 個引腳（在某些封裝形式中，也可能是 8 個或 14 個引腳）。它的引腳功能分布如下：

1. 引腳 1：V_SS（地）
   該引腳連接到電路的地端，通常是 GND（接地），是 CD4051 的低電位端。

2. 引腳 2：S1
   這是控制信號之一，用于選擇多個輸入通道中的一個。S1 與其他控制信號 S2 和 S3 一起，用于確定選擇哪個通道的輸入信號。

3. 引腳 3：S2
   這是第二個控制信號，配合 S1 和 S3 控制信號的組合來選擇輸入通道。

4. 引腳 4：S3
   這是第三個控制信號，進一步精確選擇輸入信號通道，S1、S2、S3 組合使用時最多可以選擇 8 個不同的輸入信號。

5. 引腳 5：A
   這是第一個輸入信號通道，CD4051 提供多個輸入端口（A、B、C、D、E、F、G、H），可以選擇其中一個信號作為輸出信號。

6. 引腳 6：B
   這是第二個輸入信號通道，信號通過這個端口可以傳輸?shù)捷敵龆丝凇?/span>

7. 引腳 7：C
   這是第三個輸入信號通道，其他輸入信號通過類似的方式與輸出連接。

8. 引腳 8：D
   這是第四個輸入信號通道，支持多路輸入信號的傳輸。

9. 引腳 9：E
   這是第五個輸入信號通道，用于信號輸入。

10. 引腳 10：F
    這是第六個輸入信號通道，與其他信號輸入端口類似。

11. 引腳 11：G
    這是第七個輸入信號通道。

12. 引腳 12：H
    這是第八個輸入信號通道，提供額外的輸入信號接口。

13. 引腳 13：Y（輸出）
    這是輸出引腳，所選擇的輸入信號會通過這個端口輸出。

14. 引腳 14：V_DD（電源）
    該引腳連接到正電源電壓端，通常連接到 5V 或 12V 電壓源，提供電力給 CD4051 工作。

15. 引腳 15：/Inhibit（禁止）
    該引腳用于禁用多路復用器。如果該引腳被拉低（邏輯低電平），所有輸入通道將被斷開，輸出端 Y 將處于高阻態。

16. 引腳 16：V_DD（電源）
    此引腳與引腳 14 連接，通常也是正電源電壓。

通過這些引腳，用戶可以控制和選擇多個輸入信號，并將其中一個信號輸出，廣泛用于信號選擇、電壓轉換、數據傳輸?shù)葢?yīng)用。

CD4051 的工作原理

CD4051 是基于 CMOS 技術的模擬多路復用器，它能夠在多個模擬輸入信號之間進行選擇，并通過輸出端口輸出所選擇的信號。其核心工作原理可以概括為以下幾個步驟：

1. 控制信號的選擇：
   CD4051 通過引腳 S1、S2 和 S3 接收控制信號，這些信號根據特定的組合值確定輸入信號通道。S1、S2 和 S3 的組合可以選擇 8 個不同的輸入通道。因此，CD4051 支持多達 8 個輸入信號的選擇。

2. 輸入信號的選擇：
   在控制信號的作用下，CD4051 會將選中的輸入通道的信號傳送到輸出端口 Y。如果禁用信號（/Inhibit）被激活，所有輸入信號將被斷開，輸出端口 Y 會處于高阻態。

3. 輸出信號：
   CD4051 通過 Y 引腳輸出被選擇的信號，該信號與輸入端口的信號是直接相連的。它可以傳遞模擬信號（如電壓、電流等）。

CD4051 支持模擬信號的選擇和傳輸，且由于其采用 CMOS 技術，它能夠在低功耗的條件下穩定工作。該多路復用器的工作特點使其廣泛應用于需要選擇和傳輸模擬信號的場合，如音頻信號處理、數據采集系統等。

CD4051 的特點與優勢

1. 低功耗：
   CD4051 使用 CMOS 技術，相比于傳統的 TTL（晶體管-晶體管邏輯）芯片，功耗顯著較低，適用于低功耗的應用場合。

2. 高抗干擾性：
   CMOS 技術使得 CD4051 在工作時具有較高的抗干擾能力，能夠穩定工作在多種環境下。

3. 兼容性：
   CD4051 支持標準的 5V 和 12V 電源，并具有較高的輸入阻抗，適用于大多數數字電路和模擬電路的兼容設計。

4. 高精度信號選擇：
   CD4051 具有較高的信號選擇精度，能夠快速、準確地選擇并傳輸輸入信號，滿足大多數應用需求。

5. 多通道選擇：
   CD4051 提供最多 8 個輸入信號通道，并通過 S1、S2、S3 控制信號選擇所需通道。

6. 靈活應用：
   CD4051 可以用于多種應用場景，如音頻信號處理、傳感器信號選擇、模擬數據采集等領域，具有廣泛的應用前景。

CD4051 的應用領域

1. 音頻信號處理：
   在音頻信號處理中，CD4051 常用于多路輸入信號的選擇。通過控制信號選擇不同的音頻輸入信號并傳輸?shù)捷敵龆?，?shí)現多通道音頻信號的切換。它可以用于音頻設備中的聲道選擇、音頻切換等功能。

2. 模擬信號選擇：
   在數據采集和測量系統中，CD4051 可用于多路模擬信號的選擇。例如，連接多個傳感器的模擬信號通過 CD4051 進行選擇，使得測量系統能夠處理多個傳感器的信號輸入。

3. 電壓轉換與信號路由：
   CD4051 可用于不同電壓范圍的信號轉換或傳輸。例如，在一些嵌入式系統中，CD4051 可用于不同模塊之間的信號切換和路由。

4. 數據選擇與分配：
   在數字通信系統中，CD4051 可以作為多路復用器，實現多個數據源的選擇和分配。它可以在不同的數據通道之間切換，并將所選通道的數據傳輸?shù)较掠卧O(shè)備。

5. 通信與控制：
   在一些通信和控制系統中，CD4051 可以用來進行信號選擇或路由，幫助實現多個信號源和終端之間的靈活連接。

總結

CD4051 作為一款 8 通道的模擬多路復用器，具有低功耗、高精度和靈活應用的特點。通過合理配置其引腳和控制信號，用戶可以高效地選擇輸入信號，并將所選信號輸出到目標端口。CD4051 的應用領域十分廣泛，從音頻信號處理到數據采集、模擬信號選擇等，都能找到它的身影。通過對 CD4051 的深入了解，工程師可以更加有效地將其應用于實際電路設計中，提升設計的靈活性和功能性。
