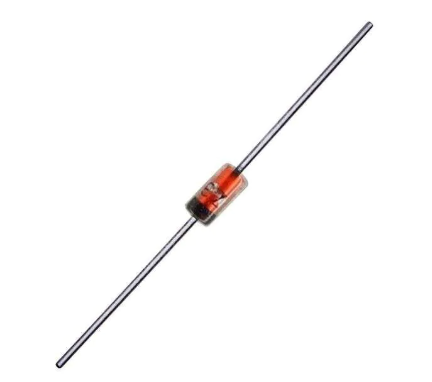

1N4749 是一種常見的穩壓二極管（又稱齊納二極管），它的穩壓值為 12V。齊納二極管是一種專門設計用來在反向擊穿區穩定電壓的半導體元件。1N4749 作為一種固定電壓穩壓二極管，廣泛應用于電壓穩定、過電壓保護、穩壓電源等領域。下面將詳細介紹 1N4749 穩壓管的工作原理、技術參數、應用及常見型號等內容。

1. 1N4749 穩壓管概述

穩壓管，也稱為齊納二極管，主要應用于電壓的穩定與調節。1N4749 屬于 1N47xx 系列穩壓管，其穩壓電壓為 12V。穩壓管的核心功能是在反向偏置條件下，在接近其擊穿電壓時保持穩定的電壓輸出。與普通的二極管不同，齊納二極管的設計使其能夠在達到一定電壓后，在一定范圍內保持穩定的電壓，不管輸入電壓如何變化。

2. 1N4749 的技術參數

為了深入了解 1N4749 穩壓管的性能，以下是一些常見的技術參數：

• 穩壓值（Zener Voltage）：12V（在特定的工作條件下，穩壓管會在12V左右的電壓下工作）

• 最大功率（P_max）：1W

• 擊穿電壓（Zener Breakdown Voltage）：在反向電壓達到擊穿電壓時，穩壓管會進入穩壓狀態，1N4749 的擊穿電壓通常在 12V 附近。

• 最大反向電流（I_R）：最大反向電流為100μA。超過此電流，齊納二極管會進入擊穿狀態。

• 最大工作溫度：齊納二極管的工作溫度范圍通常是 -65℃ 至 +150℃，這對于不同環境下的應用非常重要。

• 電壓容差：一般情況下，穩壓管的電壓容差為±5%。這意味著實際穩壓電壓可能會在 11.4V 到 12.6V 之間波動。

3. 1N4749 的工作原理

齊納二極管的工作原理與普通二極管相似，主要區別在于它的反向擊穿特性。普通二極管在反向電壓下會被破壞，但齊納二極管設計成可以在反向電壓下保持穩定的電壓輸出。這是由于齊納效應和雪崩效應的共同作用。

• 齊納效應：在低電壓范圍（一般低于 5V），當反向電壓達到一定值時，電子會從原子中擊出，形成電流，從而使電壓穩定。

• 雪崩效應：在較高的電壓范圍，電壓進一步升高時，電子的能量會足夠大，使得材料中的電離化效應加劇，形成電流流過，導致電壓保持穩定。

當 1N4749 的反向電壓達到 12V 時，二極管開始進入穩壓狀態，保持 12V 輸出電壓。隨著反向電流的增大，穩壓管的電壓變化會非常小，從而使電壓保持穩定。

4. 1N4749 的應用領域

1N4749 穩壓管具有廣泛的應用，尤其是在電壓穩定和電流保護方面。以下是它的一些常見應用場景：

4.1 電壓穩壓

1N4749 常用于需要固定電壓的電源電路中。它能夠在輸入電壓波動時，提供穩定的 12V 電壓輸出，確保其他電路的正常工作。例如，在直流電源的輸出端連接 1N4749 穩壓管，可以保證設備始終獲得穩定的電壓。

4.2 過電壓保護

在一些電路中，可能會發生電壓波動或電涌現象，這可能會導致設備損壞。1N4749 穩壓管可以用作過電壓保護元件，當輸入電壓過高時，穩壓管進入擊穿狀態，限制電壓在 12V 附近，保護電路免受損壞。

4.3 電池充電管理

1N4749 也廣泛應用于電池充電管理電路中。在充電過程中，電池的電壓可能會受到充電電流波動的影響。通過使用 1N4749 穩壓管，可以確保電池充電電壓保持在一個穩定的范圍內，避免過度充電或充電不足的情況發生。

4.4 信號調節

1N4749 還可以用于信號調節電路中，特別是在一些低噪聲和高精度應用場合。穩壓管能夠濾除信號中的高頻噪聲，保持信號的穩定性。

4.5 電源濾波

在一些電源電路中，1N4749 穩壓管用于作為電源濾波元件。它能夠穩定電源電壓，減少電源中的波動和噪聲，提供更加穩定的電力供應。

5. 常見型號與選擇

1N4749 作為 1N47xx 系列中的一種型號，具有相對標準化的技術規格，適用于多數中等電壓穩壓應用。1N47xx 系列還包含了多種其他穩壓電壓的型號，例如：

• 1N4733：穩壓電壓為 5.1V

• 1N4736：穩壓電壓為 6.8V

• 1N4743：穩壓電壓為 15V

• 1N4750：穩壓電壓為 18V

在選擇穩壓管時，需要根據具體的電壓需求來選擇合適的型號。如果需要 12V 穩壓，那么 1N4749 是一個理想選擇；如果需要其他電壓，則可以選擇相應的型號。

6. 使用 1N4749 時的注意事項

盡管 1N4749 穩壓管在許多應用中表現出色，但在使用時也需要注意以下幾點：

6.1 電流限制

雖然 1N4749 的最大功率為 1W，但在使用時仍然需要注意電流的控制。如果電流超過其最大額定電流，穩壓管可能會因過熱而損壞，因此要確保電流不會超過其額定范圍。

6.2 散熱問題

穩壓管在工作時會產生一定的熱量，特別是在較高電流下。因此，在設計電路時，必須考慮到散熱問題，以避免溫度過高導致?lián)p壞。

6.3 選擇合適的型號

1N4749 的穩壓值為 12V，如果電路中的電壓需求有所不同，應該選擇相應電壓的穩壓管。確保穩壓管的電壓與電路需求匹配，以避免造成電壓不穩或損壞電路元件。

6.4 電源噪聲過濾

在一些高精度應用中，可能需要更低噪聲的穩壓管，普通的齊納二極管可能存在一定的噪聲。因此，選擇低噪聲的穩壓管對于一些敏感電路非常重要。

7. 結語

1N4749 穩壓管是一種常見的電壓穩壓器件，適用于許多需要穩定電壓的電路中。它的穩壓值為 12V，具有廣泛的應用場景，如電壓穩壓、過電壓保護、電池充電管理、信號調節等。在選擇和使用 1N4749 時，需要根據電路的實際需求和技術參數來合理選型，并關注電流和散熱等方面的問題。通過合理使用 1N4749 穩壓管，可以確保電路的穩定性和可靠性。
