IN4746 是一款常見的穩壓管，也被稱為齊納二極管，具有固定的穩壓特性。它的主要應用是在電路中進行過電壓保護、穩壓或調節電壓。根據它的型號 IN4746，我們可以得知這是一種具有 12V 穩壓特性的齊納二極管，意味著它在反向擊穿時會保持約 12V 的電壓。齊納二極管通過其特有的反向擊穿特性來維持一定的電壓，廣泛應用于穩壓電源、電路保護等領域。

齊納二極管是專門設計用來在反向偏置下工作，通常用于電壓限制和穩壓。在適當?shù)碾妷合?，齊納二極管會進入齊納擊穿區（Zener Breakdown Region），并開始發揮穩壓作用。在這個區域，電壓不會隨電流的變化而變化，這使得齊納二極管非常適合用來為敏感的電子元件提供穩定的電壓。

IN4746 的技術參數和特性

1. 穩壓值：IN4746 的標稱穩壓值是 12V，意味著它在工作時將會在反向偏置時穩定地維持 12V 的電壓，直至超出其額定功率或電流限制。

2. 功率：IN4746 是一款功率型齊納二極管，通常具有較高的功率承載能力。該型號的最大功率為 1W，能夠承受一定的功率負荷而不會損壞。

3. 反向擊穿電壓：這款穩壓管在反向擊穿時，擊穿電壓為 12V。這意味著，當它承受的反向電壓達到 12V 時，電流開始增大，且其電壓將被穩定在 12V 左右，維持穩定的電壓輸出。

4. 電流承載能力：IN4746 可以承載最大值為 49mA 的反向電流。設計時需要確保電流不會超過此值，否則可能會損壞二極管。

5. 溫度特性：像所有電子元件一樣，IN4746 的性能也受到溫度變化的影響。通常，齊納二極管的穩壓特性會隨著溫度的升高而有所變化，可能會導致穩壓值的輕微波動。因此，在應用時需要考慮環境溫度的影響。

6. 耐壓：IN4746 的最大反向耐壓為 20V。這意味著，如果反向電壓超過 20V，齊納二極管可能會損壞，因此必須確保其工作電壓保持在安全范圍內。

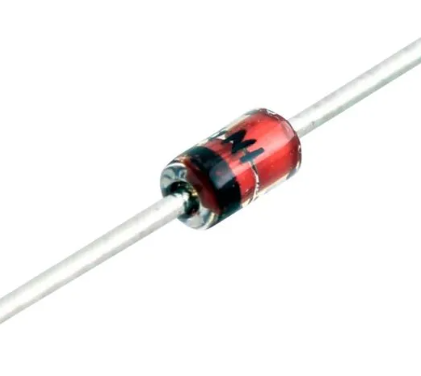

7. 封裝類型：IN4746 通常采用 DO-41 封裝，這是一種常見的二極管封裝，具有較好的散熱性能，適用于大多數電子電路。

工作原理

齊納二極管的工作原理基于其在反向偏置下的齊納效應。在反向偏置下，當電壓超過其擊穿電壓時，二極管的電流幾乎不受影響，電壓會保持在一定的穩定值。這是因?yàn)槎O管的內部形成了強烈的電場，迫使載流子逆向流動，導致電流幾乎不再隨著電壓變化而變化。對于 IN4746 來說，12V 是其穩定的電壓，當反向電壓達到或超過 12V 時，它將維持 12V 的穩壓特性。

應用領域

IN4746 作為穩壓管，廣泛應用于以下領域：

1. 電源電路中的穩壓：在許多電子電路中，特別是對電壓要求較為嚴格的電路，IN4746 可以作為穩壓元件，確保電路中的電壓不會超過 12V。例如，在低功率的電源適配器中，它可以保護敏感元件免受過電壓的損害。

2. 過電壓保護：當電路中的電壓意外升高時，IN4746 可以通過其穩壓特性將電壓限制在 12V 以內，從而保護后續電路和元件不受損壞。這一特性使得 IN4746 常用于電池保護、通信設備和其他電子設備中的過電壓保護電路。

3. 信號調節：在一些應用中，IN4746 也可以用于信號的電壓調節。通過將其串聯或并聯在電路中，可以實現穩定的電壓輸出，從而保證信號傳輸?shù)姆€(wěn)定性。

4. 噪聲濾波：穩壓管可以幫助過濾電源中的噪聲，尤其是在敏感的模擬電路中。在這些電路中，任何波動或噪聲都會導致信號失真，使用 IN4746 這樣的穩壓管可以有效地降低這種影響。

選擇穩壓管時的注意事項

在選擇穩壓管時，除了考慮穩壓值，還需要注意以下幾點：

1. 功率要求：根據電路的功率需求選擇適合功率等級的穩壓管。IN4746 的最大功率為 1W，適合低功率應用。如果需要處理更高功率的電路，應選擇功率更高的穩壓管。

2. 溫度特性：不同的環境溫度會影響穩壓管的工作效果，因此在選擇穩壓管時，要特別考慮使用環境的溫度變化。高溫環境下，穩壓管可能會出現電壓偏移，導致穩定性下降。

3. 反向電流：在電路設計中，需要確保穩壓管承受的反向電流不超過其最大額定值，以免導致?lián)p壞。IN4746 的最大反向電流為 49mA，選擇時應留有余量。

4. 工作電壓范圍：確保電路中的電壓不超過穩壓管的耐壓范圍，避免出現擊穿現象。對于 IN4746 來說，其最大耐壓為 20V，因此電路的設計電壓不應超過此值。

5. 封裝和散熱：穩壓管的封裝對散熱有著重要影響，尤其是在高功率應用中。DO-41 封裝是一種常見且散熱性能良好的封裝形式，在實際應用中可以幫助穩壓管更好地散熱，避免過熱。

小結

IN4746 穩壓管是一種具有 12V 穩壓特性的齊納二極管，廣泛應用于過電壓保護、穩壓電源和信號調節等領域。其獨特的反向擊穿特性使其在電壓穩定性方面表現出色，能夠確保電路中不發生電壓過高的情況。選用時需要根據實際應用中的功率、電流、溫度和電壓等要求進行合理選擇，以確保電路的穩定運行。

通過了解 IN4746 穩壓管的工作原理和應用場景，可以在設計電路時根據需求靈活選擇合適的元件，確保電路的穩定性和安全性。在現代電子設備中，穩壓管作為基本的保護元件，扮演著至關重要的角色。
