概述

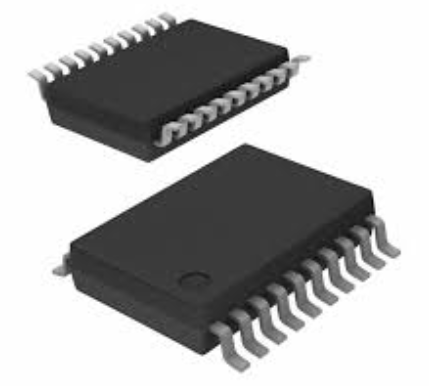

ADS1255 是由德州儀器（Texas Instruments）推出的一款高精度、低噪聲的模數轉換器（ADC）。該芯片屬于24位串行模數轉換器，具備高精度、低功耗、易于集成等特性，廣泛應用于傳感器、工業控制、儀器儀表等需要高精度數據采集的領域。其高分辨率和低噪聲特性使其在需要高精度測量的應用中尤其突出。

主要特點

1. 分辨率高達24位：ADS1255 提供了24位的分辨率，意味著它可以將模擬信號精確地轉換為數字信號，滿足高精度測量的需求。

2. 采樣率：它的最高數據采樣率可達30 kSPS（每秒30,000次采樣），這一采樣率適用于大多數高精度應用場合。

3. 低功耗設計：該芯片具有非常低的功耗，適合便攜式和對功耗有嚴格要求的設備使用。其工作電壓范圍廣泛，適應不同的應用場景。

4. 內置可調增益放大器（PGA）：內置的可編程增益放大器使其能夠在不同的信號強度下進行靈活調整，確保在寬范圍內都能實現優良的信噪比。

5. 低噪聲特性：它具有極低的噪聲，特別適合對噪聲敏感的應用，如醫療設備、精密儀器等。

6. 串行接口：通過SPI（串行外設接口）與微控制器或其他數字設備進行通信，簡化了系統設計。

7. 自檢功能：ADS1255提供了自檢功能，可以確保芯片在正常工作狀態下，降低系統維護和調試的復雜性。

工作原理

ADS1255的工作原理主要涉及模擬信號的采樣、增益調節、模數轉換及數據輸出等幾個方面。首先，輸入的模擬信號經過一個可調增益放大器（PGA）放大，確保信號強度適合ADC的輸入范圍。然后，信號通過一個高精度的模擬前端進行采樣，轉換為數字信號。

ADC內部使用逐次逼近轉換（SAR）技術，通過對輸入信號的逐步比較，最終確定輸入信號的數字表示。轉換完成后的數據通過串行接口（SPI）傳輸給外部微處理器或其他處理單元進行進一步的處理。

常見參數與特性

1. 輸入電壓范圍：ADS1255的輸入電壓范圍通常取決于電源電壓，但通常在單電源供電模式下，輸入電壓范圍為0到VREF（參考電壓），最大為正電源電壓。

2. 噪聲性能：ADS1255具有非常低的輸入噪聲，其噪聲密度通常在1nV/√Hz左右，適用于高精度測量環境。

3. 動態范圍：具有極高的動態范圍，能夠在很寬的輸入信號范圍內保持準確的數字轉換。

4. 供電電壓：支持單電源供電，電壓范圍為2.7V到5.25V，使得它能與許多微控制器兼容。

5. 溫度范圍：支持寬溫度范圍，通常為-40°C至+85°C，能夠適應不同環境條件下的工作需求。

應用領域

由于其高精度和低噪聲的特性，ADS1255廣泛應用于以下幾個領域：

1. 工業自動化：在自動化系統中，ADS1255可以用于采集傳感器的模擬信號，如溫度傳感器、壓力傳感器等。

2. 醫療儀器：由于其高分辨率和低噪聲特性，ADS1255非常適合在醫療診斷設備中使用，如ECG（心電圖）設備、EEG（腦電圖）設備等。

3. 實驗儀器：在科學實驗和精密測量?jī)x器中，ADS1255能夠提供精確的數據采集，幫助科研人員獲得更為準確的實驗結果。

4. 傳感器測量系統：在氣體分析、環境監測等系統中，ADS1255能有效采集傳感器的模擬信號，并將其轉換為數字信號供處理單元分析。

5. 消費電子：在消費電子設備中，ADS1255能夠提供高精度的數據采集功能，尤其適用于需要傳感器輸入的設備，如智能家居、智能健康監測等。

信號處理與增益調節

ADS1255內置有一個可編程增益放大器（PGA），通過軟件控制，可以選擇不同的增益值。增益設置范圍從1到64，可根據輸入信號的強度進行調節。這一功能在處理低電平信號時尤為重要，因?yàn)樗梢杂行岣咝盘?hào)的幅度，從而提高系統的信噪比，保證最終的數字輸出結果準確無誤。

SPI接口與通信

ADS1255通過SPI接口與外部微控制器進行數據傳輸。SPI是一個高速的串行外設接口，常用于微控制器與ADC或DAC之間的通信。ADS1255的SPI接口支持全雙工通信，可以實現快速的數據交換。在配置和控制過程中，用戶可以通過設置寄存器來選擇增益、采樣速率、輸出格式等參數。

誤差分析與補償

雖然ADS1255具有極高的精度，但在實際應用中，仍可能會受到一些誤差源的影響，如參考電壓波動、溫度變化等。為了最大程度地減少這些誤差，ADS1255提供了自檢功能，能夠?qū)崟r(shí)檢測內部工作狀態并進行補償。此外，用戶還可以通過外部組件進一步校準芯片，確保系統的穩定性和準確性。

優勢與挑戰

ADS1255作為一款高精度的ADC，具備許多顯著的優勢：

• 高達24位的分辨率提供了非常精確的數字化結果，適用于高要求的測量場景。

• 內置PGA能夠在不同的信號強度下提供靈活的增益調節，保證信號的準確處理。

• 低功耗設計使得它非常適合便攜式設備和低功耗應用。

然而，也存在一些挑戰需要考慮：

• 由于其高精度特性，ADS1255對電源噪聲非常敏感，可能需要使用高質量的電源和濾波電路。

• 高分辨率和低噪聲要求也帶來了較高的成本，這使得它可能不適合一些成本敏感的應用。

總結

ADS1255是一款非常強大的24位ADC，憑借其高精度、低噪聲、靈活的增益調節和低功耗特性，廣泛應用于各種需要高精度數據采集的領域。無論是在工業自動化、醫療設備、還是在科研領域，它都能提供極其精確和可靠的模擬信號轉換。隨著應用需求的不斷增加，ADS1255的性能將繼續滿足越來越高的精度要求，成為高端測量領域的重要工具。
