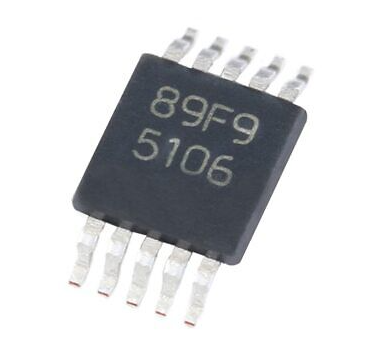

LM5106 工作原理詳細介紹

LM5106是一款由德州儀器（Texas Instruments）生產的高性能驅動器，它主要用于驅動MOSFET或IGBT等功率開關器件，廣泛應用于各種電力電子系統中，如電源管理、逆變器、電機驅動等領域。LM5106采用了高壓浮動技術，使得它能夠驅動上側MOSFET或者IGBT，非常適用于半橋或全橋拓?fù)浣Y(jié)構。

本文將詳細介紹LM5106的工作原理、功能特性、應用及其設計要點，幫助讀者全面理解該器件如何工作以及在實際應用中的重要性。

1. LM5106的基本結構

LM5106屬于高壓驅動器（High-side Driver），其結構上主要由以下幾部分組成：

• 輸入信號接口： 接受來自控制電路的輸入信號，用于控制MOSFET的開關。

• 邏輯電路： 包含了輸入信號的解析和轉換模塊，將輸入信號轉化為能夠驅動MOSFET的信號。

• 浮動電源： 用于為上側MOSFET提供所需的浮動電壓。由于上側MOSFET的源極常常浮動在高電壓環境中，普通的電源不能直接為其提供驅動電壓，因此需要浮動電源來為其提供所需的柵極驅動電壓。

• 輸出驅動： 為MOSFET的柵極提供足夠的驅動電流，以確保MOSFET能夠穩定地開關。

2. LM5106的工作原理

2.1 高側驅動原理

在電力電子電路中，半橋和全橋拓?fù)浣Y(jié)構常常用于實現直流電壓轉換或交流電流的調節。在這些電路中，LM5106作為高側驅動器工作，主要負責驅動高端開關（通常為MOSFET或IGBT），而低端開關則由另一顆低側驅動器控制。

上側MOSFET的源極通常是連接到高電壓軌上（例如+12V、+24V等），而柵極則需要被驅動到一個足夠高的電壓才能使MOSFET完全打開。為了實現這一點，LM5106提供了一種浮動電源。它通過一個獨立的電容和二極管配置，能夠從下側MOSFET的工作電源中獲取電能，從而為上側MOSFET的柵極提供所需的高電壓。

2.2 浮動電源的工作方式

浮動電源是LM5106與傳統的低側驅動器最大的不同。由于上側MOSFET的源極電壓是變化的，傳統的電源無法直接為其柵極提供足夠的驅動電壓。LM5106通過一種叫做“Bootstrap”電路的技術來解決這一問題。具體來說，Bootstrap電路通過連接電容和二極管來實現以下過程：

1. 當?shù)蛡?cè)MOSFET導通時，電源電壓通過二極管為浮動電容充電。

2. 當?shù)蛡?cè)MOSFET關斷時，電容釋放其儲存的電能，提供給高側MOSFET的柵極，推動其導通。

3. 這種充放電過程可以使得上側MOSFET的柵極電壓與低側MOSFET的柵極電壓差保持穩定，從而保證上側MOSFET能夠可靠地開關。

2.3 柵極驅動電流

除了提供適當?shù)碾妷和?，LM5106還需要確保足夠的電流來驅動MOSFET的柵極。MOSFET的柵極電容較大，因此驅動電流需要較強，以確保MOSFET能夠在短時間內完全開關。LM5106內置了高驅動能力的輸出階段，可以提供足夠的電流驅動MOSFET的柵極。

2.4 柵極電平控制

LM5106具有靈活的柵極電平控制功能，可以根據輸入信號的變化調整輸出柵極電平。它可以有效地避免由于柵極電壓不合適而導致MOSFET工作不穩定的問題。同時，LM5106還具有防止柵極過壓的保護機制，能夠確保MOSFET柵極電壓不會超過最大額定值。

3. LM5106的關鍵特性

3.1 高達100V的工作電壓

LM5106能夠承受高達100V的工作電壓，這使得它能夠在許多高壓電源系統中工作，如電機驅動、DC-DC轉換器等應用。

3.2 低延遲驅動

LM5106具有較低的驅動延遲，能夠快速響應控制信號。這對于高頻開關應用非常重要，可以減少開關損耗并提高系統的效率。

3.3 低柵極驅動電阻

LM5106內置低柵極驅動電阻，可以有效減少柵極驅動時的電流損耗，從而提高系統效率。

3.4 防過壓保護

LM5106提供過壓保護功能，防止MOSFET柵極電壓超過最大額定值，從而提高系統的可靠性和安全性。

3.5 輸出能力強

LM5106的輸出級設計可以提供高達3A的峰值驅動電流，這使得它能夠驅動大功率的MOSFET或IGBT，滿足高功率應用的需求。

4. LM5106的應用領域

4.1 電源管理

LM5106廣泛應用于各種電源管理系統中，尤其是在高頻、高功率的DC-DC變換器和AC-DC轉換器中。在這些應用中，它能夠有效地驅動開關器件，確保電源轉換效率和穩定性。

4.2 電機驅動

在電機驅動系統中，尤其是用于電動車或工業自動化的電機控制系統中，LM5106常用于驅動功率開關，控制電機的轉速和扭矩。

4.3 逆變器

LM5106也可用于光伏逆變器和UPS（不間斷電源）系統中的高側驅動部分。逆變器需要快速、穩定地切換MOSFET來實現高效的DC-AC轉換，LM5106為此提供了可靠的驅動電源。

4.4 高頻開關電源

在高頻開關電源中，LM5106能夠提供低延遲、高效的MOSFET驅動，幫助提高整體系統的效率，尤其適用于開關頻率高達幾百千赫茲的電源設計。

5. LM5106的設計注意事項

在使用LM5106進行設計時，以下幾點需要特別注意：

1. 浮動電容選擇： 由于LM5106采用了Bootstrap電路進行高側驅動，因此選擇合適的浮動電容是確保驅動穩定的關鍵。通常，選擇容量適中、耐壓足夠的電容器。

2. 輸入信號的保護： 輸入信號需要經過適當?shù)谋Ｗo(hù)，以免過電壓或噪聲干擾影響LM5106的正常工作。

3. 輸出電流： 對于需要驅動大功率MOSFET的應用，LM5106的輸出電流需要足夠強大，因此在選擇MOSFET時，要確保它與LM5106的驅動能力匹配。

4. 散熱設計： 盡管LM5106具有較低的功耗，但在高功率應用中仍需考慮散熱問題。為驅動器提供合適的散熱設計，確保其長期穩定運行。

6. 結論

LM5106是一款高效的高側驅動器，廣泛應用于高壓電源管理、逆變器、電機驅動等領域。它通過獨特的浮動電源和低延遲驅動特性，能夠穩定地控制MOSFET或IGBT的開關，為各種電力電子系統提供可靠的支持。設計過程中需要關注電容選擇、輸入保護及散熱設計等要素，以確保系統的穩定性和效率。
