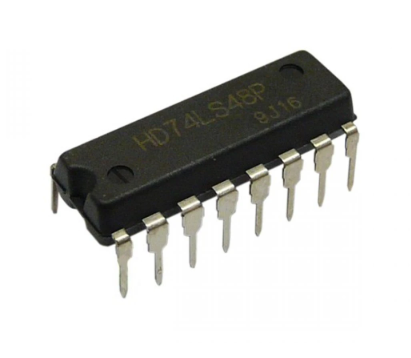

74LS48是一個常用的七段顯示譯碼器/驅動器，它屬于LS系列（Low Power Schottky）邏輯芯片。該芯片的作用是將輸入的二進制數轉換為七段顯示器能夠顯示的數字，從而實現數字顯示的功能。它是通過驅動七段顯示器的各個段來表示數字的，可以控制數字顯示器顯示0到9之間的數字。74LS48芯片的常見應用包括各種電子產品中的數字顯示部分，例如計數器、時鐘、儀表等。

74LS48芯片的結構和工作原理

74LS48是一個BCD（Binary Coded Decimal）到七段顯示的譯碼器。它能夠?qū)CD編碼的數字輸入（0-9的二進制表示）轉換成七段顯示器的驅動信號。在工作時，74LS48接收一個4位二進制輸入信號，然后根據輸入的值，輸出相應的信號來點亮七段顯示器的某些段。具體的七段顯示器通常有7個LED燈，通過點亮不同的LED組合來顯示數字。74LS48芯片內部有一個譯碼電路，能夠根據輸入的BCD碼，決定哪些段需要點亮。

例如，當輸入為“0000”時（代表數字0），芯片將輸出點亮七段顯示器的所有段，以顯示數字0。當輸入為“0001”時（代表數字1），芯片將輸出點亮七段顯示器的部分段，以顯示數字1，以此類推。

74LS48的工作原理是基于邏輯電路的，通過輸入信號的不同組合控制各個輸出端口的高低電平，進而控制七段顯示器的各個段的亮滅狀態，從而實現數字顯示。

74LS48芯片的輸入和輸出

74LS48的輸入端是一個4位二進制的BCD碼，輸入的每一位代表一個二進制位（0或1）。該輸入信號是由用戶提供的，可以通過其他電路生成BCD碼。在輸入端接收到BCD輸入信號后，74LS48會根據其譯碼規則，輸出一個七位的控制信號，控制七段顯示器的顯示。每一位輸出信號代表七段顯示器的一個段。

七段顯示器的每一段通常用字母表示，分別是A、B、C、D、E、F、G，排列如下：

根據BCD碼的不同，74LS48輸出的信號會控制相應的段點亮。通常來說，輸入的數字0-9對應的七段顯示器段的點亮組合是固定的。

74LS48芯片的功能特點

1. 輸入輸出：74LS48的輸入是4位二進制BCD碼，輸出為七段顯示器的控制信號。該芯片的輸出通常是低電平有效（邏輯0表示該段點亮，邏輯1表示該段熄滅）。

2. 低功耗：作為LS系列芯片，74LS48具有較低的功耗，適用于功耗要求較低的應用場合。

3. 兼容性：74LS48與其他LS系列邏輯電路兼容，能夠方便地與其他數字電路集成使用。

4. 數字顯示：74LS48能夠驅動七段顯示器，并支持?jǐn)?shù)字0至9的顯示。由于其譯碼功能，它能夠根據輸入的BCD碼輸出相應的驅動信號。

5. 廣泛應用：74LS48常用于數字顯示的電路中，尤其是在計數器、時鐘、儀表、電子秤等設備中，可以實現清晰的數字顯示。

6. 簡化設計：使用74LS48可以簡化顯示電路設計，避免了使用多個邏輯門來實現復雜的BCD到七段顯示的轉換。它集成了所有所需的功能，大大減少了電路復雜度和元件數量。

74LS48的數據手冊

74LS48的數據手冊是該芯片的詳細技術文檔，通常包含以下內容：

1. 功能描述：數據手冊詳細介紹了74LS48的工作原理、輸入輸出關系、功能特點以及它如何將BCD碼轉換為七段顯示信號。

2. 引腳配置：數據手冊會列出74LS48芯片的引腳排列圖，并描述每個引腳的功能。例如，輸入端（BCD輸入）、輸出端（控制七段顯示的段）以及電源引腳等。

3. 電氣特性：數據手冊會提供該芯片的電氣參數，如工作電壓、輸入電流、輸出電流、功耗等。這些參數對于設計者在實際應用中選擇合適的電源和電路設計至關重要。

4. 邏輯表：數據手冊通常會包括邏輯表，展示輸入的BCD碼與七段顯示器的輸出之間的對應關系。通過這個邏輯表，設計人員可以清楚地知道每個輸入對應的顯示內容。

5. 時序圖：時序圖是描述芯片工作過程中輸入和輸出信號變化的圖形，數據手冊通常也會提供時序圖，幫助設計人員理解芯片在不同操作條件下的行為。

6. 典型應用電路：數據手冊通常會提供一些典型應用電路，例如如何將74LS48與七段顯示器連接，以及如何將其與其他邏輯電路集成使用。

74LS48的應用

74LS48的應用非常廣泛，主要包括以下幾個方面：

1. 數字顯示：74LS48是數字顯示電路中的常見芯片，廣泛用于各種需要顯示數字的設備中，如電子鐘表、計數器、溫度顯示器、電子秤等。

2. 計數器電路：在計數器電路中，74LS48可以接收計數器輸出的BCD碼，并將其轉換為七段顯示信號，驅動七段顯示器進行數字顯示。

3. 時鐘電路：74LS48常常被用在時鐘電路中，接收由時鐘生成器產生的BCD碼，并通過七段顯示器顯示時間。

4. 儀表顯示：在各種儀表設備中，74LS48可用于將數字信號轉換為可視的數字顯示，方便用戶讀取儀器數值。

5. 電子學實驗：由于74LS48簡單易用，它在電子學教學和實驗中也得到了廣泛應用，幫助學生理解BCD編碼、七段顯示和譯碼的原理。

總結

74LS48是一款重要的七段顯示譯碼器/驅動器芯片，具有簡單的設計和高效的功能。它通過將BCD碼轉換為七段顯示信號，在數字顯示電路中得到了廣泛應用。74LS48的數據手冊提供了該芯片的詳細技術資料，幫助設計人員正確使用它來實現各種數字顯示功能。它在計數器、時鐘、儀表等領域的應用，為數字電路的開發提供了重要的支持和便利。
