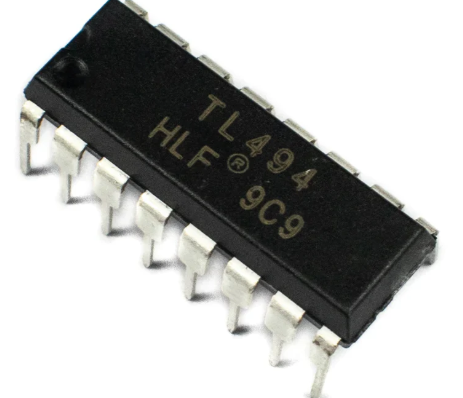

TL494 是一款由 Texas Instruments（德州儀器）生產的集成電路，廣泛應用于開關電源中，尤其在 DC-DC 轉換器中作為脈寬調制（PWM）控制器。它是一種高性能的 PWM 控制器，具有廣泛的應用場景，尤其是在高頻變壓器驅動、調節器、逆變器等方面。

一、TL494 的概述

TL494 是一種用于控制開關電源的集成電路，屬于電源管理 IC 的一種。它內部集成了兩個運算放大器、一個誤差放大器、一個 PWM 控制器和多個參考電路。TL494 可以在多種拓撲結構中工作，如反激式、推挽式和全橋式等，其主要作用是通過調節脈寬來控制功率開關的導通時間，從而實現電壓或電流的穩定輸出。

TL494 的工作原理是基于脈寬調制技術，這種技術通過調節開關頻率和開關的占空比來調節電源輸出的電壓或者電流。該芯片具有內置的錯誤放大器，能夠?qū)崿F(xiàn)對輸出電壓的反饋調節，確保系統工作在穩定狀態下。

二、TL494 的主要特點

1. 內置誤差放大器：TL494 內部集成了兩個誤差放大器，用于處理反饋信號，實現電壓或電流的穩定調節。

2. 雙極性輸出：TL494 可以驅動正、負兩個輸出，可以適用于推挽式和全橋式電源結構。

3. 寬工作電壓范圍：TL494 的工作電壓范圍從 8V 到 40V，適合用于不同的電源應用。

4. 脈寬調制控制：TL494 內部具有 PWM 控制功能，可以控制功率開關的占空比，以實現電壓穩定。

5. 過流保護：TL494 支持過流保護功能，當檢測到輸出電流過大時，可以及時切斷電流，以防止電路損壞。

6. 欠壓鎖定：TL494 還具有欠壓鎖定功能，當輸入電壓低于設定值時，會自動停止工作，防止系統運行異常。

7. 軟啟動功能：該芯片提供了軟啟動功能，以減小開機時的電流沖擊，延長電路使用壽命。

三、TL494 的工作原理

TL494 工作時，首先會接收來自輸入端的電壓信號。通過內部的誤差放大器，TL494 會將輸入的電壓與參考電壓進行比較，并根據偏差調整其輸出脈沖的寬度。脈寬調制（PWM）信號控制著開關管的導通與關斷時間，從而調節電源輸出的電壓和電流。

TL494 的 PWM 輸出是通過改變脈沖的寬度（即占空比）來控制功率開關的導通時間。當負載變化或輸入電壓發生變化時，TL494 會根據反饋信號調整脈沖寬度，以保持電源輸出穩定。

四、TL494 的主要功能與應用

TL494 作為 PWM 控制器，廣泛應用于電源管理系統，尤其是在開關電源中。它不僅用于恒壓電源的調節，還可以應用于恒流電源、逆變器和功率因數校正電路等。

1. 開關電源：TL494 在開關電源中的作用非常重要，尤其是在 DC-DC 轉換器中。它可以根據輸入電壓和負載的變化，調節輸出電壓，確保電源輸出穩定。常見的應用有降壓轉換器、升壓轉換器和降升壓轉換器等。

2. 逆變器：TL494 也可以用于逆變器電路中，通過控制直流電源的輸出，轉換為交流電。在太陽能發電和不間斷電源（UPS）系統中，TL494 常常發揮重要作用。

3. 電池充電器：在電池充電器中，TL494 被用來控制輸出電流的穩定性，確保電池充電過程中的電流和電壓都在安全范圍內。

4. 功率因數校正（PFC）電路：TL494 也可以應用于功率因數校正電路中，通過調節輸入電流波形來提高功率因數，從而減少諧波污染，提高電能利用效率。

5. 高頻變壓器驅動：在變頻電源和高頻電源中，TL494 可以用于驅動高頻變壓器，確保高效的能量轉換。

五、TL494 的應用電路

1. TL494 降壓電源電路

在降壓電源電路中，TL494 被用作 PWM 控制器，通過調整輸出脈寬來控制功率開關的導通時間，從而使輸入電壓轉換為較低的輸出電壓。常見的應用場景包括 5V、12V 或 24V 電源適配器。

2. TL494 升壓電源電路

在升壓電源電路中，TL494 同樣作為 PWM 控制器，通過改變脈寬調節開關管的工作狀態，從而將低電壓輸入轉換為較高的輸出電壓。這種電路廣泛應用于需要將低電壓提升為較高電壓的場合，如 LED 驅動電源和汽車電源。

3. TL494 全橋電源電路

全橋電源電路是一種常見的高效率電源拓撲結構，TL494 可以用來控制全橋電路中的開關元件，以實現高效的電源轉換。全橋電源電路在逆變器、交流電源等場合有廣泛應用。

4. TL494 的過流保護電路

TL494 提供了過流保護功能，可以通過外部電阻分壓器來監測輸出電流。當電流超過設定值時，TL494 會自動調節輸出，以防止電源出現過載，保護系統免受損壞。

六、TL494 的優缺點

優點：

1. 高集成度：TL494 內部集成了多個功能模塊，減少了外部元器件的使用，降低了電路復雜度和成本。

2. 高穩定性：TL494 具有較強的穩定性，可以確保電源輸出穩定，適用于高精度電源調節應用。

3. 保護功能完備：TL494 提供過流保護、欠壓鎖定、軟啟動等保護功能，有效提高了電路的安全性和可靠性。

4. 適用范圍廣：TL494 可應用于各種不同的電源拓撲結構中，如反激式、推挽式和全橋式等，具有較強的適用性。

缺點：

1. 頻率限制：TL494 的工作頻率一般較低，通常在 100kHz 到 500kHz 之間，在一些高頻應用中可能需要額外的優化。

2. 外部元器件要求高：盡管 TL494 內部集成了很多功能，但在設計中仍然需要大量外部元器件來調整其工作參數，增加了設計的復雜度。

3. 輸入電壓限制：TL494 的輸入電壓范圍較為有限，無法適用于一些特殊的高壓應用場景。

七、結語

TL494 是一款高效、可靠的 PWM 控制器，廣泛應用于各種電源管理系統中。憑借其高集成度、豐富的保護功能和良好的穩定性，TL494 在開關電源、逆變器、電池充電器等應用中發揮了重要作用。通過合理設計和使用 TL494，可以實現高效、穩定的電源輸出，為各種電子設備提供可靠的電源支持。
