瓷管電阻的基礎知識詳解

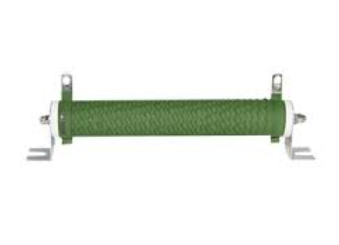

一、瓷管電阻的定義

瓷管電阻是一種常見的固定電阻器，它的電阻體由高溫?zé)Y(jié)的金屬氧化物或金屬合金材料制成，并封裝在陶瓷管殼中。由于陶瓷材料具有優異的絕緣性和耐高溫性能，因此瓷管電阻能夠在高功率和惡劣環境下穩定工作。瓷管電阻廣泛用于電力電子設備、工業控制系統、電機啟動電路等領域。

二、瓷管電阻的結構

瓷管電阻通常由以下幾個部分組成：

1. 電阻體：電阻體是電阻器的核心部分，通常由金屬氧化物（如鎳鉻合金、鐵鉻鋁合金）或金屬膜材料制成。這些材料經過高溫?zé)Y(jié)，使得電阻值穩定，并且能夠承受較大的功率。

2. 瓷管外殼：瓷管一般采用氧化鋁陶瓷材料，能夠提供良好的電氣絕緣性和耐高溫性。

3. 引出端：引出端用于連接電路，通常采用鍍錫銅線或其他耐腐蝕金屬，以保證良好的導電性。

4. 填充材料：在一些高功率瓷管電阻中，電阻體與陶瓷管之間可能會填充耐高溫的絕緣材料，如云母、石英砂等，以增強耐熱性能。

三、瓷管電阻的主要參數

瓷管電阻的參數決定了它的適用范圍和工作特性，常見的主要參數包括：

1. 額定功率：瓷管電阻的額定功率范圍通常較大，從幾瓦到上千瓦不等。額定功率表示電阻器在規定環境溫度（一般為25℃）下能夠穩定工作的最大功率。

2. 阻值范圍：瓷管電阻的阻值范圍廣泛，一般從幾歐姆到上百千歐姆不等。

3. 耐壓能力：由于陶瓷材料具有較高的絕緣強度，因此瓷管電阻通常能夠承受較高的電壓，耐壓能力可達數千伏。

4. 溫度系數：溫度系數表示電阻值隨溫度變化的程度，通常以ppm/℃（百萬分之一每攝氏度）表示。瓷管電阻的溫度系數較小，能夠保證在高溫環境下電阻值的穩定性。

5. 最大工作溫度：瓷管電阻能夠在較高的溫度環境下工作，一般耐溫可達200℃以上。

6. 過載能力：由于采用陶瓷外殼，瓷管電阻具有較強的過載能力，能夠在短時間內承受較大的電流沖擊。

四、瓷管電阻的分類

根據不同的材料和用途，瓷管電阻可以分為以下幾類：

1. 普通瓷管電阻：采用普通金屬氧化物材料制造，適用于一般電路中的限流、分壓和電流檢測等用途。

2. 大功率瓷管電阻：采用高溫合金材料，能夠承受較大的功率，常用于電機啟動、制動、負載測試等領域。

3. 線繞瓷管電阻：在陶瓷管內部繞制合金絲，以獲得更精確的電阻值，同時提供較高的耐熱性和穩定性。

4. 高壓瓷管電阻：用于高壓電路，能夠承受較高的電壓，廣泛應用于高壓電源、電子束設備等。

5. 無感瓷管電阻：采用特殊繞制方式，以降低電感效應，適用于高頻電路和脈沖電路。

五、瓷管電阻的工作原理

瓷管電阻的工作原理與普通固定電阻相同，即根據歐姆定律（$V = IR$V=IR），當電流流經電阻體時，會產生電壓降，并將部分電能轉化為熱能。

對于線繞型瓷管電阻，電流通過繞制的電阻絲時，由于電阻絲本身的電阻作用，形成電壓降，同時因焦耳熱效應（$P = I^2 R$P=I2R）使得電阻器發熱。這種特性使得瓷管電阻常用于功率控制和負載電阻應用。

六、瓷管電阻的特點

1. 耐高溫：瓷管外殼能夠承受高溫，使得電阻在惡劣環境下仍能穩定工作。

2. 耐沖擊：瓷管材料的機械強度較高，能夠抵抗機械沖擊和振動。

3. 耐高壓：高壓瓷管電阻能夠在數千伏的高壓環境下工作，適用于高壓電源和放電電路。

4. 散熱性能好：由于陶瓷材料具有良好的導熱性能，瓷管電阻能夠快速散熱，提高耐功率能力。

5. 可靠性高：瓷管電阻的結構穩定，不易受到環境濕度和溫度的影響，使用壽命較長。

七、瓷管電阻的應用

瓷管電阻因其耐高溫、高功率和高可靠性的特點，被廣泛應用于各種電子和電力設備中，主要應用場景包括：

1. 電力電子設備：如整流電路、穩壓電路、濾波電路等，瓷管電阻用于限流、分壓和能量吸收。

2. 電機啟動和制動：在電機的啟動和制動過程中，瓷管電阻用于調節電流和吸收過剩能量。

3. 高壓設備：如高壓電源、電子束設備、X射線機等，瓷管電阻用于電流控制和高壓分壓。

4. 電子負載和測試設備：瓷管電阻可作為電子負載，模擬不同負載條件，用于測試電源的性能。

5. 電路保護：作為保險電阻或泄放電阻，防止電路過載或損壞。

八、瓷管電阻的選型與使用注意事項

1. 根據功率選擇：確保瓷管電阻的額定功率大于實際使用功率的1.5倍，以防止過熱損壞。

2. 注意阻值精度：對于高精度應用，需選擇低溫度系數、高穩定性的瓷管電阻。

3. 考慮散熱問題：大功率瓷管電阻在工作時會產生大量熱量，應安裝在通風良好的環境中，或配備散熱片。

4. 避免機械損壞：雖然瓷管電阻具有較強的機械強度，但在安裝和運輸過程中仍需避免劇烈撞擊，以防陶瓷管破裂。

5. 正確焊接與安裝：焊接時避免過高溫度，以免損壞引腳，安裝時確保電阻器與其他元件保持適當間距，防止過熱影響其他元件。

九、結論

瓷管電阻作為一種高功率、耐高溫的固定電阻器，在電子電路和電力系統中發揮著重要作用。其優良的電氣性能、可靠的機械結構以及廣泛的應用領域，使其成為各種工業和電力設備不可或缺的關鍵元件。在選用和安裝瓷管電阻時，需要根據具體應用需求，合理選擇合適的參數和規格，以確保電路的穩定性和安全性。
