AD7768 8通道、24位同步采樣ADC詳細介紹

一、引言

在現代電子系統中，模數轉換器（ADC）扮演著至關重要的角色，它們將模擬信號轉換為數字信號，以便在數字域中進行處理和分析。隨著科技的進步，對ADC的性能要求也日益提高，特別是在精度、速度、功耗等方面。AD7768作為一款高性能的8通道、24位同步采樣ADC，憑借其出色的性能和功耗調節功能，在眾多應用中脫穎而出。本文將詳細介紹AD7768的各項特性和應用。

二、AD7768概述

AD7768是Analog Devices Inc.（亞德諾投資有限公司）推出的一款高性能模數轉換器，它集成了8個24位Σ-Δ型調制器和數字濾波器，每個通道都支持同步采樣，能夠同時處理交流和直流信號。AD7768具備110.8kHz的輸入帶寬和高達108dB的動態范圍，適用于需要高精度、高速采樣率的應用場景。此外，AD7768還提供了功耗調節功能，用戶可以根據應用需求選擇不同的功耗模式，以優化噪聲性能和功耗。

三、AD7768的主要特性

1. 高精度與高分辨率

   AD7768作為一款24位ADC，具備極高的分辨率和精度。其動態范圍達到108dB，能夠滿足大多數高精度測量需求。此外，AD7768的積分非線性（INL）僅為±2ppm，偏置誤差為±50μV，增益誤差為±30ppm，這些優異的性能參數確保了AD7768在高精度測量中的可靠性。

2. 高速采樣率

   AD7768的每個通道都支持最高256kSPS的輸出數據速率，這意味著它能夠在極短的時間內完成大量數據的采集和處理。這對于需要高速采樣的應用來說至關重要，如音頻測試、振動監測等。

3. 同步采樣

   AD7768支持8個通道的同步采樣，能夠同時處理多個模擬信號。這對于需要同時監測多個物理量的應用來說非常方便，如三相電能質量分析、多通道音頻測試等。

4. 功耗調節功能

   AD7768提供了三種功耗模式供用戶選擇：快速模式、中速模式和生態功耗模式?？焖倌Ｊ教峁┳罡叩乃俣群蛶?，但功耗也相對較高；中速模式在速度和功耗之間取得了平衡；生態功耗模式則注重低功耗，適用于長時間無數據采集需求的場合。用戶可以根據應用需求選擇合適的功耗模式，以優化噪聲性能和功耗。

5. 豐富的數字濾波功能

   AD7768提供了豐富的數字濾波功能，包括寬帶磚墻式濾波器、低延遲sinc5濾波器等。這些濾波器可以根據應用需求進行選擇和配置，以優化噪聲性能和帶寬。例如，寬帶磚墻式濾波器具有平坦的通帶和陡峭的過渡帶，適用于需要高精度測量的應用；而低延遲sinc5濾波器則具有較低的群延遲，適用于需要快速響應的控制環路應用。

6. 靈活的接口選項

   AD7768提供了靈活的接口選項，包括SPI、CRC錯誤檢查、菊花鏈連接等。這些接口選項使得AD7768能夠方便地與各種處理器或控制器進行通訊，極大地擴展了其應用范圍。

四、AD7768的工作原理

AD7768的工作原理基于Σ-Δ調制技術。Σ-Δ調制器是一種過采樣ADC，它通過將模擬信號與高頻三角波或鋸齒波進行比較，生成一系列脈沖寬度調制（PWM）信號。然后，這些PWM信號被送入數字濾波器進行處理，以恢復出原始的模擬信號。

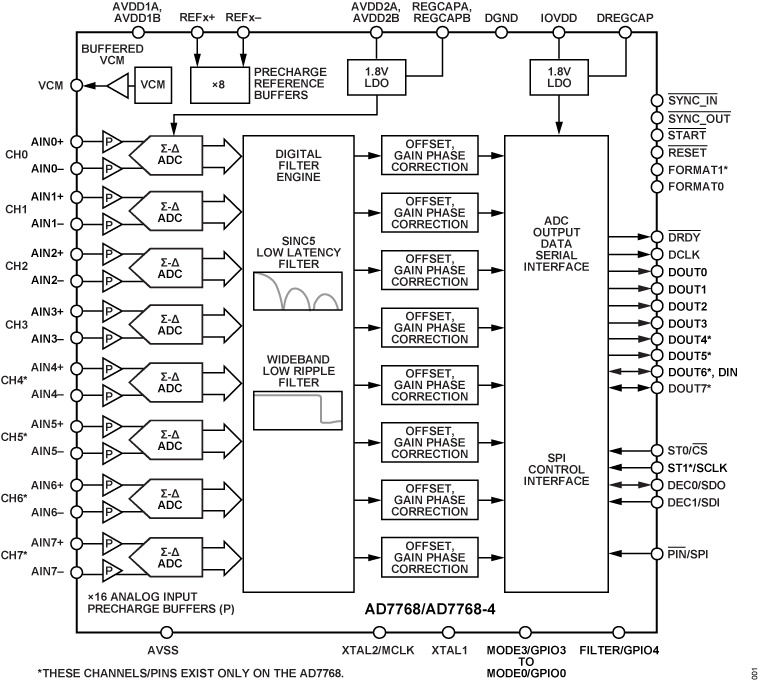

在AD7768中，每個通道都集成了一個Σ-Δ調制器和數字濾波器。Σ-Δ調制器負責將模擬信號轉換為PWM信號，而數字濾波器則負責從PWM信號中恢復出原始的模擬信號。由于Σ-Δ調制器采用了過采樣技術，因此能夠在較低的分辨率下實現較高的動態范圍。此外，數字濾波器還可以對恢復出的模擬信號進行進一步的處理和優化，以提高測量精度和降低噪聲。

五、AD7768的應用場景

AD7768憑借其出色的性能和功耗調節功能，在眾多應用中發揮著重要作用。以下是一些典型的應用場景：

1. 數據采集系統

   AD7768可用于構建各種數據采集系統，如USB/PXI/以太網數據采集系統等。在這些系統中，AD7768能夠同時采集多個模擬信號，并將其轉換為數字信號進行處理和分析。這些數據可以用于監控設備的運行狀態、診斷故障、優化生產流程等。

2. 儀器儀表與工業控制環路

   AD7768在儀器儀表和工業控制環路中也發揮著重要作用。例如，在精密儀器儀表中，AD7768能夠實現高精度的測量和控制；在工業控制環路中，AD7768可以實時監測各種物理量（如溫度、壓力、流量等），并將數據反饋給控制系統以實現閉環控制。

3. 音頻測試與測量

   AD7768的高動態范圍和高速采樣率使其成為音頻測試與測量領域的理想選擇。例如，在音頻設備的研發和生產過程中，可以使用AD7768來測試音頻信號的失真度、信噪比等性能指標。

4. 振動與資產情況監控

   AD7768可用于構建振動與資產情況監控系統。通過監測設備的振動信號和其他物理量（如溫度、壓力等），可以實時評估設備的運行狀態和健康狀況，及時發現并處理潛在的故障問題。

5. 三相電源質量分析

   AD7768支持多通道同步采樣，能夠同時監測三相電源的電壓、電流等參數。通過對這些參數的分析和處理，可以評估電源質量是否滿足設備要求，并采取相應的措施來優化電源質量。

6. 聲納

   AD7768在聲納系統中也發揮著重要作用。聲納系統需要高精度、高速采樣率的ADC來采集水下聲信號，以便進行目標檢測和定位。AD7768憑借其出色的性能和功耗調節功能，能夠滿足聲納系統的需求。

7. 高精度醫療EEG/EMG/ECG

   AD7768在醫療設備中也有廣泛應用。例如，在心電圖機（ECG）、腦電圖機（EEG）和肌電圖機（EMG）等設備中，AD7768能夠精確采集人體的生物電信號，并將其轉換為數字信號進行處理和分析。這些設備對于疾病的診斷和治療具有重要意義。

六、AD7768的功耗分析與優化

功耗是電子設備設計中的一個重要考慮因素，特別是對于便攜式設備來說更是如此。AD7768提供了功耗調節功能，用戶可以根據應用需求選擇合適的功耗模式以優化噪聲性能和功耗。以下是對AD7768功耗的分析與優化方法：

1. 功耗模型分析

   AD7768的功耗模型可以從多個方面進行分析，包括靜態功耗和動態功耗。靜態功耗主要來源于芯片內各個組件的漏電流，而動態功耗則與設備的工作頻率、轉換速率和信號處理活動有關。靜態功耗可以通過降低芯片的工作電壓來減少，但也可能會對性能產生影響。動態功耗與設備的工作頻率成正比，因此合理安排設備的采樣率和數據處理頻率可以有效減少功耗。

2. 電源管理技術

   電源管理是低功耗設計中的一個關鍵環節。AD7768支持多種電源模式，包括完全操作、待機和省電模式。合理的電源管理策略能夠顯著降低整體功耗。在完全操作模式下，AD7768提供全性能運行，適用于需要連續數據采集的場景；在待機模式下，許多內部模塊被關閉或處于低功耗狀態，適合短暫的數據采集間隙；在省電模式下，功耗進一步降低，適合于長時間無數據采集需求的場合。

3. 時鐘域管理

   時鐘域管理也是低功耗設計中的重要技術之一。通過合理配置時鐘信號，可以減少時鐘樹中的功耗。AD7768允許用戶動態調整采樣率和數字濾波器的時鐘速率，從而降低不必要的功耗。采樣率可以根據應用需求動態調整，避免在不需要高采樣率時消耗額外的功率。數字濾波器的時鐘頻率也可以根據實際需要進行調節，以實現對功耗的精細控制。

4. 數據流和處理過程中的優化

   數據流和處理過程中的優化對降低功耗同樣至關重要。這部分涉及到數據預處理、算法優化以及緩存策略。數據預處理可以減少無效數據的采集，從而降低后端處理的負擔；算法優化涉及對數據處理算法進行改進，提高其效率，減少計算量；合理的緩存策略可以減少對外部存儲的頻繁訪問，從而降低功耗。

七、AD7768的硬件設計與實現

AD7768的硬件設計與實現涉及多個方面，包括電源設計、信號調理、接口設計等。以下是對AD7768硬件設計與實現的一些關鍵點的介紹：

1. 電源設計

   AD7768需要多個電源供電，包括AVDD1、AVDD2和IOVDD等。這些電源需要穩定可靠，以滿足AD7768的工作需求。在電源設計中，需要考慮電源的紋波、噪聲和穩定性等因素，以確保AD7768的正常工作。

2. 信號調理

   在將模擬信號送入AD7768之前，可能需要進行信號調理以優化測量精度和降低噪聲。信號調理可以包括放大、濾波、隔離等措施。例如，在測量微弱信號時，可以使用低噪聲放大器來放大信號；在存在高頻干擾的應用中，可以使用濾波器來濾除干擾信號；在需要隔離的應用中，可以使用隔離放大器來隔離信號源和ADC之間的電氣連接。

3. 放大微弱信號

   當測量的信號非常微弱時，直接使用AD7768進行采樣可能會導致信號淹沒在噪聲中，無法準確測量。因此，在這種情況下，需要使用低噪聲放大器（LNA）來放大信號。選擇LNA時，要考慮其增益、噪聲系數、輸入阻抗和帶寬等參數。增益要足夠大，以確保信號能夠被放大到AD7768能夠準確測量的范圍；噪聲系數要低，以減少放大過程中引入的噪聲；輸入阻抗要與信號源匹配，以避免信號反射和損失；帶寬要足夠寬，以覆蓋待測信號的頻率范圍。

4. 濾波去除高頻干擾

   在存在高頻干擾的應用中，如電磁環境復雜的工業現場或通信系統中，高頻干擾信號可能會耦合到測量信號中，影響測量精度。為了濾除這些高頻干擾，可以在信號送入AD7768之前使用低通濾波器。低通濾波器的截止頻率應該根據待測信號的頻率范圍來選擇，以確保在保留有用信號的同時，有效濾除高頻干擾。此外，濾波器的階數也會影響其濾波效果，階數越高，濾波效果越好，但也會引入更大的相位延遲，因此需要根據實際應用需求進行權衡。

5. 隔離信號源和ADC

   在某些應用中，信號源和ADC之間可能存在較高的共模電壓或電氣噪聲，這可能會通過電氣連接直接耦合到ADC的輸入端，影響測量精度。為了隔離信號源和ADC之間的電氣連接，可以使用隔離放大器。隔離放大器通過內部的隔離柵極或光電耦合器等元件，將輸入信號和輸出信號在電氣上完全隔離，從而有效阻斷共模電壓和電氣噪聲的傳播路徑。選擇隔離放大器時，要考慮其隔離電壓、輸入阻抗、輸出阻抗、帶寬和精度等參數，以確保滿足應用需求。

6. 其他信號調理措施

   除了放大、濾波和隔離外，還可以根據具體應用需求采取其他信號調理措施。例如，在測量差分信號時，可以使用差分放大器來增強信號的共模抑制比；在需要精確控制信號增益時，可以使用可編程增益放大器（PGA）來實現增益的動態調整；在需要保護ADC輸入端免受過電壓損害時，可以使用限幅器或保護電路來限制輸入信號的范圍。

在進行信號調理設計時，還需要考慮信號調理電路對AD7768輸入阻抗的影響。AD7768的輸入阻抗較高，但信號調理電路的輸出阻抗如果過大，可能會導致信號傳輸過程中的衰減和失真。因此，在設計信號調理電路時，需要盡量減小其輸出阻抗，以確保信號能夠準確、無損地傳輸?shù)紸D7768的輸入端。

綜上所述，信號調理在將模擬信號送入AD7768之前起著至關重要的作用。通過合理的信號調理設計，可以優化測量精度、降低噪聲干擾、增強信號的傳輸穩定性和可靠性，從而充分發揮AD7768的高性能優勢。在實際應用中，需要根據具體的測量需求和信號特點，選擇合適的信號調理措施和電路元件，以實現最佳的測量效果。
