MAX98306 3.7W、D類立體聲放大器詳解

一、引言

在現代音頻設備中，放大器的性能直接影響到聲音的輸出質量和效率。隨著技術的不斷進步，D類放大器因其高效率、低功耗的特點，在便攜式音頻設備中得到了廣泛應用。MAX98306作為Maxim美信半導體公司推出的一款3.7W、D類立體聲放大器，憑借其卓越的性能和緊湊的封裝，在市場中占據了一席之地。本文將詳細介紹MAX98306的各項特性、工作原理、應用場景以及相關的技術細節。

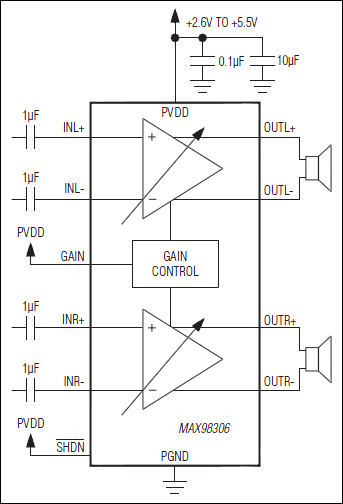

二、MAX98306概述

MAX98306是一款專為便攜式音頻設備設計的D類立體聲放大器，它結合了D類放大器的效率和AB類放大器的音頻性能。這款放大器以微小的14引腳TDFN封裝提供每通道3.7W的大功率驅動，適用于各種需要高質量音頻輸出的應用場景。

三、技術規格與特性

1. 輸出功率

• 在5V供電時，MAX98306能夠?yàn)?Ω負載提供3.7W輸出功率（10% THD），為8Ω負載提供1.7W輸出功率（10% THD）。這樣的輸出功率足以滿足大多數便攜式音頻設備的需求。

2. 封裝與尺寸

• MAX98306采用14引腳TDFN（3mm x 3mm x 0.75mm）封裝，這種封裝形式不僅節省了空間，還使得安裝和布線變得更加方便。

3. 溫度范圍

• 該放大器工作在-40°C至+85°C的擴展級溫度范圍內，能夠適應各種惡劣的工作環境。

4. 靜態電流

• 在3.7V供電時，MAX98306的靜態電流為2.0mA，這有助于延長便攜設備的電池使用壽命。

5. 增益設置

• MAX98306提供5種可選增益（6dB、9dB、12dB、15dB和18dB），通過一個增益選擇輸入（GAIN）進行設置。這種靈活的增益設置使得放大器能夠適應不同的音頻輸入信號強度。

6. EMI性能

• MAX98306具有有源輻射抑制的邊沿速率和過沖控制電路，結合無濾波、擴展頻譜調制架構（SSM），提供了優異的EMI性能。這意味著在對長達12英寸的揚聲器電纜進行傳輸時，無需濾波即可通過EMI限制。

7. 電源抑制比（PSRR）

• 在217Hz下，MAX98306的PSRR高達83dB，這有助于減少電源噪聲對音頻信號的影響。

8. 保護功能

• MAX98306具有過熱和過流保護功能，能夠在異常情況下保護放大器免受損壞。此外，它還支持低電流關斷模式，以進一步降低功耗。

四、工作原理

MAX98306作為一款D類放大器，其工作原理與傳統的AB類放大器有所不同。D類放大器采用脈寬調制（PWM）技術，將模擬音頻信號轉換為數字脈沖信號，然后通過功率MOSFET開關管進行放大。由于D類放大器在開關狀態下工作，因此其效率遠高于AB類放大器。

在MAX98306中，輸入音頻信號首先經過前置放大器進行放大和緩沖，然后送入PWM調制器進行調制。調制后的數字脈沖信號通過功率MOSFET開關管進行放大，并驅動揚聲器發聲。為了提供優異的音頻性能，MAX98306還采用了擴展頻譜調制（SSM）技術來減少電磁干擾（EMI），并通過有源輻射抑制的邊沿速率和過沖控制電路來優化開關管的切換過程。

五、應用場景

由于MAX98306具有高效率、低功耗、小尺寸和優異的音頻性能等特點，因此被廣泛應用于各種便攜式音頻設備中。以下是一些典型的應用場景：

1. 智能手機

• 智能手機是現代人日常生活中不可或缺的電子設備之一。為了提供高質量的音頻輸出，許多智能手機都采用了MAX98306作為音頻放大器。通過MAX98306的放大作用，智能手機可以輕松地驅動揚聲器或耳機發聲，并提供清晰、洪亮的音質。

2. 平板電腦

• 平板電腦與智能手機類似，也需要高質量的音頻輸出。MAX98306的小尺寸和高效率使其成為平板電腦音頻放大器的理想選擇。通過MAX98306的放大作用，平板電腦可以為用戶提供更加沉浸式的音頻體驗。

3. MP3播放器

• MP3播放器是一種專門用于播放音頻文件的便攜式設備。為了提供長時間的音頻播放和高質量的音質輸出，MP3播放器通常采用低功耗、高效率的音頻放大器。MAX98306正是滿足這些要求的理想選擇之一。

4. 便攜式音頻播放器

• 除了MP3播放器外，還有許多其他類型的便攜式音頻播放器（如CD播放器、錄音筆等）也需要高質量的音頻放大器。MAX98306憑借其優異的性能和緊湊的封裝形式，在這些設備中也得到了廣泛應用。

5. VoIP電話

• VoIP電話是一種通過互聯網進行語音通話的設備。為了提供清晰的通話質量，VoIP電話需要高質量的音頻輸入和輸出。MAX98306可以作為VoIP電話的音頻放大器，通過其放大作用提高通話的清晰度和音量。

6. 揚聲器配件

• 除了上述便攜式音頻設備外，MAX98306還可以作為揚聲器配件的音頻放大器。例如，在一些高端音響系統中，為了提供更大的輸出功率和更好的音質表現，通常會采用多個揚聲器單元進行組合。此時，MAX98306可以作為這些揚聲器單元的音頻放大器，通過其放大作用提高整個音響系統的性能。

六、技術細節與優勢

1. 擴展頻譜調制（SSM）技術

• 擴展頻譜調制（SSM）是一種用于減少電磁干擾（EMI）的技術。在MAX98306中，SSM技術通過調制PWM信號的頻率來分散電磁輻射的能量，從而降低對周圍設備的干擾。這種技術不僅提高了放大器的EMI性能，還省去了傳統D類器件中常見的輸出濾波電路，減少了系統所需的元件數量。

2. 有源輻射抑制的邊沿速率和過沖控制電路

• 在D類放大器中，開關管的切換過程會產生邊沿速率和過沖現象，這些現象會對音頻信號產生不良影響。為了優化開關管的切換過程并減少這些不良影響，MAX98306采用了有源輻射抑制的邊沿速率和過沖控制電路。這些電路通過精確控制開關管的切換速度和過沖電壓來優化音頻信號的質量。

3. 高效率與低功耗

• MAX98306作為一款D類放大器，具有高效率的特點。在正常工作狀態下，其效率遠高于傳統的AB類放大器。這意味著在相同的輸出功率下，MAX98306消耗的電能更少，有助于延長便攜設備的電池使用壽命。此外，MAX98306還支持低電流關斷模式，以進一步降低功耗。

4. 小尺寸與緊湊封裝

• MAX98306采用14引腳TDFN（3mm x 3mm x 0.75mm）封裝形式，這種封裝形式不僅節省了空間，還使得安裝和布線變得更加方便。對于便攜式音頻設備來說，小尺寸和緊湊封裝是非常重要的特性之一。它們有助于減少設備的體積和重量，提高設備的便攜性和用戶體驗。

5. 靈活的增益設置

• MAX98306提供5種可選增益（6dB、9dB、12dB、15dB和18dB），通過一個增益選擇輸入（GAIN）進行設置。這種靈活的增益設置使得放大器能夠適應不同的音頻輸入信號強度。在實際應用中，用戶可以根據需要選擇合適的增益設置來獲得最佳的音質表現。

七、設計考慮與實際應用

在使用MAX98306進行音頻放大器的設計時，需要考慮以下幾個方面：

1. 電源設計

• MAX98306的電源電壓范圍為2.6V至5.5V。在實際應用中，需要根據具體的設備需求和電池規格來選擇合適的電源電壓。此外，還需要注意電源的穩定性和紋波噪聲對音頻信號的影響。為了保證音頻信號的質量，建議使用低噪聲、高穩定性的電源模塊。

2. 布局與布線

• 在進行PCB布局和布線時，需要注意避免信號干擾和串?dāng)_現象。由于MAX98306是一款高速開關放大器，因此其信號線和電源線容易產生高頻噪聲和干擾。為了減少這些不良影響，建議采用差分信號傳輸和地線隔離等技術措施。此外，還需要注意布線長度和寬度對信號質量的影響，盡量保證信號線的短而直。

3. 散熱設計

• 雖然MAX98306具有過熱保護功能，但在長時間高功率輸出的情況下仍然會產生一定的熱量。為了保證放大器的穩定性和可靠性，需要進行合理的散熱設計。在實際應用中，可以采用散熱片、風扇或熱管等散熱措施來降低放大器的溫度。

4. 音頻信號調理

• 在將音頻信號送入MAX98306進行放大之前，可能需要進行一些信號調理工作。例如，可以使用前置放大器對音頻信號進行放大和緩沖處理；可以使用濾波器對音頻信號進行濾波處理以去除噪聲和干擾成分；還可以使用均衡器對音頻信號進行頻率響應調整以獲得更好的音質表現等。

在實際應用中，MAX98306已經成功應用于多種便攜式音頻設備中。例如，在一些高端智能手機中，MAX98306作為音頻放大器的核心組件，發揮著至關重要的作用。這些智能手機不僅要求音質清晰、洪亮，還需要在緊湊的空間內實現高效能音頻放大，而MAX98306正是滿足這些需求的理想選擇。

在智能手機的設計中，音頻放大器的選擇至關重要。一方面，放大器需要能夠提供足夠的輸出功率，以驅動手機內置的揚聲器或外接的耳機，確保用戶在不同環境下都能享受到優質的音頻體驗。另一方面，由于智能手機對功耗有著嚴格的要求，因此放大器必須具備高效率、低功耗的特性，以延長手機的電池使用壽命。

MAX98306憑借其3.7W的輸出功率和高效的D類放大技術，在智能手機中得到了廣泛應用。它能夠?yàn)槭謾C(jī)揚聲器提供充足的驅動力，使得音質更加飽滿、有力。同時，其低功耗特性也確保了手機在長時間使用音頻功能時，電池電量不會過快消耗。

除了智能手機，MAX98306還廣泛應用于平板電腦、便攜式音樂播放器、藍牙耳機等音頻設備中。在平板電腦中，MAX98306能夠提供高質量的音頻輸出，滿足用戶觀看視頻、聽音樂等多元化需求。在便攜式音樂播放器中，它的小尺寸和高效率使得播放器能夠更加輕便、持久。而在藍牙耳機中，MAX98306則能夠提供穩定的音頻放大效果，確保用戶在無線連接下也能享受到高品質的音頻體驗。

MAX98306還具備出色的EMI性能和溫度穩定性，這使得它在各種復雜環境中都能保持穩定的性能表現。無論是在高溫還是低溫環境下，MAX98306都能正常工作，確保音頻設備的可靠性和耐用性。

MAX98306作為一款高性能、高效率的D類立體聲放大器，已經在便攜式音頻設備中得到了廣泛應用。它的出現不僅提升了音頻設備的音質表現，還延長了設備的電池使用壽命，為用戶帶來了更加便捷、高效的音頻體驗。隨著技術的不斷進步和應用場景的不斷拓展，相信MAX98306將在未來繼續發揮重要作用，為音頻設備的發展貢獻更多力量。
