MAX4554 壓力感應開關詳細介紹

一、引言

在現代電子設備和系統中，模擬開關扮演著至關重要的角色，它們用于切換和路由模擬信號，確保信號的準確傳輸和處理。在眾多模擬開關中，MAX4554作為一款專為自動測試設備（ATE）中的開爾文檢測設計的壓力感應開關（或稱為加載-感應開關），以其獨特的性能和廣泛的應用領域而備受關注。本文將對MAX4554壓力感應開關進行詳細介紹，包括其基本原理、性能參數、應用領域、設計特點、使用方法、市場地位以及未來發展趨勢等方面。

二、MAX4554 基本原理

MAX4554是一款CMOS模擬集成電路（IC），配置為驅動-檢測開關，特別適用于開爾文檢測。開爾文檢測是一種四線測量技術，它使用兩根線來施加電流（驅動線），另外兩根線來測量電壓（感應線）。這種技術可以減小由于導線電阻引起的電壓降誤差，從而提高測量的準確性。

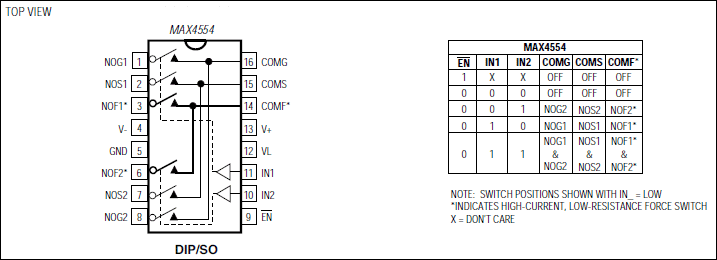

MAX4554內部包含用于驅動電流的高電流、低電阻開關（驅動開關），以及用于檢測電壓或切換保護信號的更高電阻開關（檢測開關）。這些開關協同工作，實現了高精度的開爾文檢測。當驅動開關閉合時，電流通過負載，同時感應開關保持?jǐn)嚅_狀態，以測量負載兩端的電壓。這種分離驅動和感應路徑的設計，有效地減少了測量誤差。

三、性能參數

MAX4554具有一系列優異的性能參數，這些參數共同決定了其在各種應用中的表現。

1. 供電電壓：MAX4554支持單電源或雙電源供電。單電源電壓范圍為+9V至+40V，雙電源電壓范圍為±4.5V至±20V。這種寬電壓范圍使得MAX4554能夠適應不同的應用環境。

2. 導通電阻：MAX4554的驅動開關導通電阻最大為6Ω，檢測開關導通電阻為60Ω。這些低電阻值有助于減小開關在導通狀態下的電壓降，從而提高信號傳輸?shù)男省?/span>

3. 匹配電阻：開關間的導通電阻匹配至最大1Ω，這有助于減小由于開關電阻不匹配引起的測量誤差。

4. 信號處理能力：每個開關都可以處理軌到軌模擬信號，這意味著MAX4554可以處理從電源負極到正極的全范圍信號，無需額外的電平轉換電路。

5. 關斷漏電流：在+25°C時，關斷漏電流僅為0.25nA；在+85°C時，關斷漏電流為2.5nA。這種低漏電流特性有助于減小開關在斷開狀態下的功耗和信號干擾。

6. 開關速度：MAX4554的開關時間（tON和tOFF）為275ns（在±15V電源下），這使其能夠快速地響應輸入信號的變化。

7. 低功耗：MAX4554的功耗非常低，僅為1μA，這有助于延長電池供電設備的使用時間。

8. 靜電放電（ESD）保護：MAX4554具有大于2kV的ESD保護能力，這有助于防止靜電放電對芯片造成的損壞。

四、應用領域

由于其優異的性能和獨特的設計，MAX4554在多個領域得到了廣泛應用。

1. 自動測試設備（ATE）：MAX4554最初就是為ATE中的開爾文檢測而設計的。在ATE中，它用于測量電子元件和電路的性能參數，如電阻、電容、電感等。通過開爾文檢測技術，MAX4554能夠提供更準確的測量結果，從而提高ATE的測試精度和效率。

2. 校準電路：在需要高精度測量的應用中，如精密電源、校準器等，MAX4554可以用于構建校準電路。通過監測和調整電路中的電壓和電流，MAX4554可以確保設備的準確性和穩定性。

3. 高精度A/D轉換器：在高精度A/D轉換器中，MAX4554可以用于修正失調誤差和增益誤差。通過內部精密的分壓器和微處理器的串行接口控制，MAX4554可以測量并修正A/D轉換器的誤差，從而提高其轉換精度。

4. 遠距離測量系統：在需要測量遠距離負載的應用中，如電力傳輸線路、通信線路等，MAX4554可以用于構建四線測量系統。通過分離驅動和感應路徑，MAX4554可以減小由于導線電阻引起的電壓降誤差，從而提高測量的準確性。

五、設計特點

MAX4554的設計特點使其在各種應用中表現出色。

1. 高集成度：MAX4554將多個驅動和檢測開關集成在一個芯片中，減小了電路板的尺寸和成本。同時，高集成度還有助于提高電路的可靠性和穩定性。

2. 低功耗：MAX4554的功耗非常低，這有助于延長電池供電設備的使用時間。在低功耗應用中，如便攜式設備、無線傳感器網絡等，MAX4554是一個理想的選擇。

3. 高精度：通過開爾文檢測技術和低電阻、低漏電流的開關設計，MAX4554能夠提供高精度的測量結果。在高精度測量應用中，如精密儀器、醫療設備等，MAX4554是一個不可或缺的組件。

4. 寬電壓范圍：MAX4554支持寬電壓范圍供電，這使得它能夠適應不同的應用環境。無論是低電壓還是高電壓應用，MAX4554都能夠提供穩定的性能。

5. 易于使用：MAX4554的數字輸入邏輯閾值與TTL和CMOS邏輯兼容，這使得它易于與其他數字電路集成。同時，MAX4554還提供了詳細的數據手冊和應用指南，幫助用戶快速上手并使用該芯片。

六、使用方法

在使用MAX4554時，需要遵循一定的步驟和注意事項。

1. 電源連接：根據應用需求選擇合適的電源電壓（單電源或雙電源），并將電源連接到MAX4554的電源引腳。確保電源電壓在芯片規格范圍內，以避免損壞芯片。

2. 信號連接：將需要測量的信號連接到MAX4554的輸入引腳。對于開爾文檢測應用，需要將驅動信號連接到驅動開關的輸入引腳，將感應信號連接到檢測開關的輸出引腳。

3. 控制信號連接：將控制信號連接到MAX4554的控制引腳，以控制開關的閉合和斷開?？刂菩盘柨梢允菙?shù)字信號或模擬信號，具體取決于應用需求。

4. 接地連接：將MAX4554的接地引腳連接到系統的地。確保接地連接良好，以避免干擾和噪聲。

5. 電路調試：在連接好所有引腳后，進行電路調試。通過監測輸出信號和調整控制信號，確保MAX4554能夠正常工作并滿足應用需求。

在使用MAX4554時，還需要注意以下幾點：

• 避免在電源電壓過高或過低的情況下使用芯片，以免損壞芯片或影響性能。

• 在連接信號和控制信號時，注意信號的幅度和頻率范圍，以確保它們在芯片規格范圍內。

• 在進行高精度測量時，注意減小外界干擾和噪聲的影響，以提高測量準確性。

七、市場地位與競爭分析

MAX4554作為一款專為開爾文檢測設計的壓力感應開關，在市場上具有獨特的地位和競爭力。

1. 市場地位：隨著ATE和高精度測量技術的不斷發展，對高精度模擬開關的需求也在不斷增加。MAX4554憑借其優異的性能和獨特的設計，在ATE和高精度測量領域占據了重要地位。同時，MAX4554還廣泛應用于校準電路、高精度A/D轉換器等領域，進一步鞏固了其在市場上的地位。

2. 競爭分析：在模擬開關市場上，存在多個競爭對手和替代產品。然而，MAX4554憑借其開爾文檢測技術和低電阻、低漏電流的開關設計，在性能上具有明顯的優勢。此外，MAX4554還支持寬電壓范圍供電和易于使用的特點，使其在市場上更具競爭力。盡管存在一些替代產品，但MAX4554憑借其獨特的性能和廣泛的應用領域，仍然保持著較高的市場份額和競爭力。

八、技術發展趨勢與未來展望

隨著電子技術的不斷發展和進步，模擬開關技術也在不斷創新和完善。對于MAX4554這樣的高精度模擬開關來說，未來的技術發展趨勢和未來展望具有重要意義。

1. 技術發展趨勢：未來模擬開關技術的發展趨勢將主要圍繞以下幾個方面展開：

• 更高精度：隨著高精度測量技術的不斷發展，對模擬開關的精度要求也將不斷提高。未來模擬開關將采用更先進的材料和工藝來提高精度和穩定性。

• 更低功耗：在便攜式設備和無線傳感器網絡等低功耗應用中，對模擬開關的功耗要求也將越來越低。未來模擬開關將采用更高效的電路設計和制造工藝來降低功耗。

• 更小尺寸：隨著電子設備的小型化和集成化趨勢不斷加劇，對模擬開關的尺寸要求也將越來越小。未來模擬開關將采用更先進的封裝技術和制造工藝來減小尺寸和成本。

• 更高可靠性：在惡劣環境和復雜應用條件下，對模擬開關的可靠性要求也將越來越高。未來模擬開關將采用更可靠的電路設計和制造工藝來提高可靠性和穩定性。

2. 未來展望：對于MAX4554這樣的高精度模擬開關來說，未來的發展前景非常廣闊。隨著ATE和高精度測量技術的不斷發展以及便攜式設備和無線傳感器網絡等低功耗應用的不斷普及，對MAX4554這樣的高精度模擬開關的需求也將不斷增加。

便攜式設備和無線傳感器網絡的普及也對低功耗、高精度的模擬開關提出了更高要求。MAX4554的低功耗特性和高精度測量能力使其成為這些應用的理想選擇。隨著物聯網、智能城市、智能家居等領域的快速發展，無線傳感器網絡的應用范圍將不斷擴大，對MAX4554的需求也將隨之增加。

電子技術的不斷發展和進步也為MAX4554帶來了新的發展機遇。隨著5G、人工智能、大數據等技術的興起，電子設備的功能和復雜性不斷提高，對模擬開關的性能也提出了更高要求。MAX4554作為一款高性能的模擬開關，將在新興的電子技術領域發揮重要作用。

市場競爭的加劇也對MAX4554提出了挑戰。隨著技術的不斷進步，市場上出現了越來越多的替代產品和競爭對手。為了保持競爭優勢，MAX4554需要不斷創新和完善，提高性能、降低成本、增強可靠性，以滿足市場需求。

MAX4554作為一款高精度模擬開關，在未來的發展中具有廣闊的市場前景和巨大的潛力。隨著ATE和高精度測量技術的不斷發展、便攜式設備和無線傳感器網絡的普及以及電子技術的不斷進步，MAX4554將在各個領域發揮重要作用，為電子設備的性能和穩定性提供有力保障。同時，面對市場競爭的挑戰，MAX4554需要不斷創新和完善，以保持競爭優勢并滿足市場需求。
