一、引言

　　隨著傳感技術和智能儀表領域的不斷發展，高精度數據采集和分析技術在工業、醫療、環境監測等各個領域中發揮著越來越重要的作用。近年來，電化學傳感器和阻抗測量技術逐漸成為檢測微小信號、監測生物電化學反應以及評估材料特性的重要手段。在這一技術背景下，ADI公司的AD5940憑借其高精度、低噪聲、低功耗等優異特性，成為了一款備受關注的高性能模擬前端（AFE）。AD5940不僅集成了多種阻抗測量和電化學檢測功能，還擁有靈活的激勵信號生成、先進的信號調理及數字濾波能力，適用于各種復雜的測量場景。本文將對AD5940高精度、阻抗和電化學前端技術進行全面詳細的論述，探討其內部架構、工作原理、信號調理技術、系統校準、應用案例、測試評估以及未來發展趨勢。全文內容力求詳盡，涵蓋產品的各個方面，旨在為系統設計師、工程師以及科研工作者提供一份系統、深入且具有指導意義的技術資料。

　　二、產品概述

　　AD5940是一款集成度極高的高精度模擬前端，其主要功能集中在阻抗測量和電化學檢測兩個方面。作為一款低功耗、低噪聲的模擬前端，AD5940不僅內置高性能的前端放大器和濾波電路，還集成了可編程激勵信號生成器、數據采集模塊和數字信號處理單元。該產品適用于各類電化學和阻抗傳感應用，如生物阻抗檢測、葡萄糖監測、pH值測量、電極界面狀態分析等。AD5940通過多通道設計，可以同時對多個傳感器進行采集，保證了數據的高精度和一致性，從而滿足了復雜系統對數據采集和信號處理的嚴格要求。產品具有良好的溫度穩定性和寬電源電壓適應范圍，使其在惡劣環境下依然能夠保持穩定性能。其低功耗特性尤其適合便攜式和無線傳感系統，在物聯網、可穿戴設備等領域具有廣泛應用前景。

　　三、技術背景與市場需求

　　近年來，隨著自動化、智能制造和健康監測等行業對高精度、實時數據采集需求的不斷提升，傳統的模擬前端和傳感器檢測技術已無法滿足新興市場的要求。阻抗測量和電化學檢測作為精準檢測技術的重要組成部分，在生物醫學、環境監測、食品安全、能源管理等領域具有顯著優勢。傳統測量系統往往需要外接大量離散元件，如獨立的放大器、濾波器、激勵電路和外部基準電壓源，導致系統體積大、設計復雜、成本高，同時信號傳輸過程中容易受到干擾和溫漂影響。為了解決這些問題，ADI推出了AD5940，通過高度集成的設計，將前端放大、激勵信號生成、ADC轉換以及數字濾波等多項功能集成在一顆芯片上，大大簡化了系統設計和布板，提高了數據采集的精度和穩定性。市場對這類高精度、低功耗、集成化程度高的電化學和阻抗測量器件的需求日益增加，推動了傳感器技術向更高分辨率、更低噪聲、更寬動態范圍方向發展，AD5940正是在這一趨勢下應運而生，滿足了現代高精度測量系統的需求。

　　四、內部架構設計

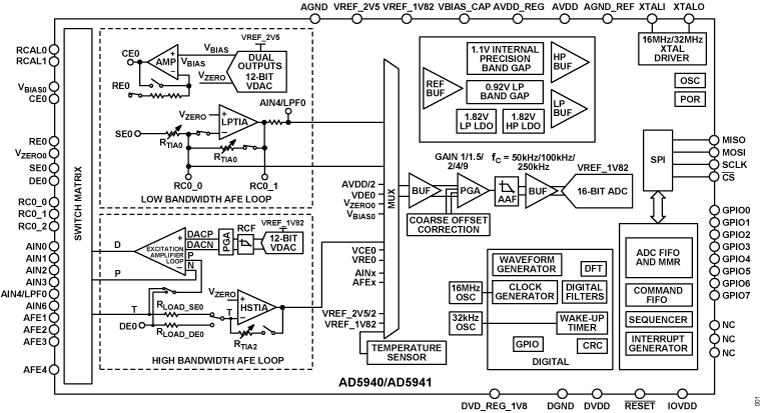

　　AD5940內部架構采用模塊化設計思想，將多種功能集成在一枚芯片內。其整體結構主要包括模擬前端模塊、信號調理模塊、激勵信號生成模塊、數據轉換模塊、數字濾波與信號處理模塊以及校準補償單元。

　　在模擬前端部分，AD5940內置了低噪聲前置放大器，能夠?qū)ξ⑷醯纳锘螂娀瘜W(xué)信號進行預放大，從而提升后續信號處理的信噪比。緊接著，經過多級可編程濾波器進行信號整形，濾除高頻噪聲和不必要的干擾成分。為了實現高精度阻抗測量和電化學檢測，芯片內還集成了高精度DAC和參考電壓源，這些模塊相互協作，確保激勵信號穩定且精確，提供一個可靠的參考基準。

　　在數據轉換部分，AD5940采用了高分辨率的模數轉換技術，將經過放大和濾波處理后的模擬信號轉換為數字信號。數字信號經過內部高速總線傳輸?shù)綌?shù)字濾波器模塊，進行進一步的降噪、信號整形和數據校正。整個數據采集過程在低抖動時鐘系統的同步控制下完成，保證了數據采集的高精度和實時性。

　　此外，AD5940的校準與溫度補償模塊通過內置數字信號處理算法，實時監控和修正因溫漂、器件老化等因素引起的測量誤差，使得系統在長期運行過程中依然保持穩定的性能。模塊化的內部架構不僅提高了產品的性能和可靠性，還為后續產品升級和功能擴展提供了極大便利。

　　五、阻抗測量技術原理

　　阻抗測量是AD5940的一項核心功能，其技術原理主要基于交流阻抗測量方法。通過向被測對象施加一個已知頻率和幅度的激勵信號，再測量其電流響應和相位變化，進而計算出被測介質的阻抗值。AD5940內部集成了高精度的激勵信號生成器和電流檢測模塊，能夠在不同頻率下進行阻抗掃描，獲取被測對象在整個頻譜范圍內的電學特性。

　　在具體實現上，AD5940通過內置的DAC產生一個穩定的正弦波或其他波形激勵信號，并將其送入外部測量電極。與此同時，內置低噪聲前置放大器對從測量電極返回的電壓信號進行放大和采集。通過高分辨率的ADC進行數據轉換后，芯片內的數字信號處理模塊利用傅里葉變換或其他頻域分析方法，對輸入信號和輸出信號進行相關性分析，計算出其幅值比和相位差，從而確定阻抗的大小和相位角。由于阻抗測量對微小信號變化極為敏感，AD5940采用了多級數字濾波和自動增益控制技術，使得在低噪聲環境下仍能實現高精度的測量，確保測量結果具有較高的重復性和可靠性。

　　六、電化學前端功能與應用

　　在電化學檢測中，AD5940的前端設計尤為關鍵。電化學傳感器通常利用電極反應來檢測化學物質的濃度，其信號幅度往往非常微弱。AD5940在這一應用中主要采用恒電位儀和恒電流儀兩種工作模式，通過精確控制電極上的激勵電壓或電流，激發目標化學反應，并測量反應產生的法拉第電流或其他電學信號。

　　例如，在葡萄糖傳感應用中，酶電極會因葡萄糖氧化反應產生微小電流。AD5940內置的高精度放大器能夠放大這些微弱信號，同時內置的數字濾波器去除環境噪聲，確保信號的準確采集。經過校準補償后，系統可將采集的數據轉換為實際的葡萄糖濃度，從而實現精準檢測。電化學前端還可應用于pH值檢測、重金屬離子檢測以及其他生化參數監測。通過對不同測量模式和參數的靈活配置，AD5940能夠適應多種電化學傳感器的需求，提供高度集成、便捷且精確的測量解決方案。

　　七、信號調理與數據采集技術

　　為了實現高精度的數據采集，AD5940在信號調理環節采用了多級放大和濾波技術。首先，輸入端的低噪聲放大器將微弱的傳感器信號放大至適合ADC轉換的幅度范圍。放大器具有可編程增益功能，用戶可以根據實際測量需求選擇合適的增益值，從而在保證信號強度的同時避免過飽和。

　　接下來，信號經過精密設計的模擬濾波器模塊，去除來自外部環境和內部電路的高頻噪聲。低通濾波器和高通濾波器的組合使用，有效限定了信號帶寬，確保只有目標信號進入后續的模數轉換流程。經過放大和濾波處理后的模擬信號通過內部高速ADC進行數字化轉換，轉換后的數據傳輸至數字信號處理模塊。該模塊利用先進的數字濾波算法（如FIR和IIR濾波器）進一步降低噪聲，提取有效信號特征，并進行初步數據分析。整個信號調理與數據采集過程在低抖動時鐘的控制下進行，保證數據采集的同步性和高精度。

　　八、激勵信號生成與控制

　　AD5940內部集成了一套高精度的激勵信號生成系統，該系統利用內置DAC產生多種波形激勵信號，如正弦波、方波和三角波等。激勵信號的幅度、頻率和相位均可通過軟件進行靈活配置，滿足不同應用場景的需求。在阻抗測量和電化學檢測中，激勵信號的穩定性和精確性直接影響測量結果的準確性。為此，AD5940采用了高精度基準電壓源和低噪聲設計，確保激勵信號具有極低的失真和漂移。

　　此外，激勵信號生成模塊與前端測量系統之間通過高速接口實現實時數據傳輸和反饋控制。通過對激勵信號與被測響應信號的同步采樣，系統能夠精確計算出信號間的相位差和幅值比，從而得到被測對象的電阻抗或電化學參數。用戶可通過配置寄存器靈活選擇激勵信號的模式和參數，實現從寬頻帶阻抗分析到特定頻率點的精準測量，極大地提高了系統的適應性和測量精度。

　　九、數字信號處理與校準技術

　　在高速高精度數據采集過程中，數字信號處理技術發揮著至關重要的作用。AD5940內置高性能數字信號處理單元，通過對采集數據進行傅里葉變換、平均濾波、相關分析等處理，提取出目標信號的特征信息。數字濾波不僅能夠降低環境噪聲的影響，還可以消除由于非理想模擬電路引入的失真和偏置。

　　為了確保系統在長時間運行過程中仍能保持高精度，AD5940設計了完善的校準與溫度補償機制。系統在上電后自動執行自校準程序，對內置的放大器、DAC和ADC進行初始調整；在正常工作過程中，溫度傳感器會實時監控芯片溫度，通過預設的校準算法動態補償溫漂誤差，確保數據始終處于準確狀態。數字校準技術不僅提高了系統的測量精度，也減少了外部校準的工作量，降低了系統維護成本。

　　十、低功耗設計與系統集成

　　低功耗設計一直是便攜式和無線傳感系統關注的焦點。AD5940采用了先進的低功耗工藝技術和動態電源管理策略，在保證高精度數據采集和處理的同時，實現了極低的靜態與動態功耗。芯片支持多種低功耗模式，用戶可以根據實際應用場景選擇合適的功耗模式，如休眠、待機和低速采樣模式，從而延長電池壽命并降低系統發熱。

　　此外，AD5940在系統集成方面具有極高的靈活性。其標準化的SPI接口和豐富的寄存器配置，使得芯片能夠輕松嵌入到各類微控制器和嵌入式系統中。模塊化設計不僅降低了外部電路復雜性，也有助于縮小整個測量系統的體積，滿足便攜式儀表、可穿戴設備和遠程監測系統對小型化、輕量化的要求。高度集成化的設計使得系統在降低成本的同時，也提高了整體性能和可靠性。

　　十一、典型應用案例分析

　　AD5940憑借其高精度、低噪聲及低功耗的特性，在各類應用領域中均有出色表現。以下通過幾個典型案例，詳細介紹其在實際工程中的應用：

　　工業過程監測：在化工、石油等工業生產過程中，實時監測液體和氣體的電化學特性對于保障生產安全和控制質量至關重要。利用AD5940的阻抗測量功能，可以對反應槽內的電極進行連續監測，檢測電解質濃度、腐蝕程度等參數，從而為生產控制提供數據支持。結合低功耗設計，整個系統可實現長時間穩定運行。

　　醫療與生物傳感：在心電圖（ECG）、腦電圖（EEG）等生物電信號采集中，信號幅度通常非常微弱且易受噪聲干擾。AD5940通過低噪聲前置放大器和精密濾波技術，實現了高精度數據采集，使得微小生理信號得以準確記錄。此外，在血糖檢測等電化學傳感應用中，AD5940可通過恒電位工作模式檢測酶反應產生的微小電流變化，為患者提供可靠的血糖監測數據。

　　環境監測與食品安全：環境監測系統通常需要對水質、空氣質量進行實時檢測，利用AD5940可以對電極信號進行高精度測量，從而評估水中污染物濃度或空氣中有害氣體濃度。在食品安全檢測領域，利用電化學方法檢測食品中的重金屬離子和其他有害物質，也可采用AD5940實現高靈敏度和低噪聲測量。

　　智能儀表與能源管理：在智能電表、電池管理系統中，AD5940可以用于測量電化學參數和阻抗，幫助評估電池健康狀態和電池內阻變化。通過對多通道數據的采集和處理，系統能實時反映設備運行狀況，為能源管理和設備維護提供依據。

　　十二、產品測試與性能評估

　　為了確保AD5940在各種應用場景中的穩定性和可靠性，設計團隊對其進行了嚴格的實驗室測試和現場驗證。測試內容主要包括以下幾個方面：

　　分辨率與動態范圍測試：利用標準信號源對AD5940進行多檔增益測試，驗證其在不同放大倍率下的分辨率和線性度。測試結果表明，AD5940在24位轉換模式下具有極高的分辨率，能夠在寬動態范圍內保持穩定輸出。

　　信噪比與總諧波失真測試：采用正弦波、脈沖信號等多種信號源進行測試，驗證芯片在低噪聲設計和數字濾波下的信噪比（SNR）和總諧波失真（THD）指標。測試數據證明，通過多級濾波和數字校準，AD5940能夠有效降低噪聲，提高測量精度。

　　溫度漂移與長期穩定性測試：在不同溫度環境下，對AD5940進行長時間穩定運行測試，驗證內置溫度補償電路的效果。實驗結果顯示，芯片在溫度變化范圍內依然保持高精度輸出，證明了其優秀的溫漂補償能力。

　　功耗與散熱測試：通過實際測量和仿真分析，對AD5940在不同工作模式下的功耗進行評估。測試表明，采用低功耗設計的AD5940在連續采樣和待機模式下均能保持較低功耗，且散熱性能滿足長期穩定運行要求。

　　十三、未來發展趨勢與技術展望

　　隨著物聯網、智能醫療和環境監測等領域的快速發展，對高精度、低功耗傳感器的需求將持續增長。未來，AD5940及其后續產品的發展趨勢主要體現在以下幾個方面：

　　集成化與模塊化：未來的模擬前端設計將更加注重模塊化集成，進一步將前端放大、激勵信號生成、數字轉換和校準補償?shù)裙δ芗稍趩我恍酒希喕到y(tǒng)設計并降低外部器件數量。

　　智能校準與自適應：結合人工智能和大數據分析，未來的系統將具備自學習和自適應校準功能，能夠自動補償器件老化、溫漂等非理想因素，提高長期測量精度。

　　多通道與高密度應用：隨著多傳感器系統在工業、醫療和環境監測中的普及，多通道數據采集和高密度傳感器布局將成為趨勢。AD5940在這一方向上具有明顯優勢，其多通道設計為系統擴展提供了便利。

　　低功耗與無線通信：低功耗設計是便攜式和無線傳感系統的必備要求。未來的發展將進一步優化功耗管理，結合低功耗無線通信技術，實現遠程數據傳輸和智能控制。

　　應用領域拓展：隨著新材料、新工藝和新應用的不斷涌現，電化學與阻抗測量技術將在更多領域得到應用，如新型生物傳感器、智能健康監測、環境污染監控等，推動相關檢測技術的不斷進步。

　　十四、總結

　　AD5940作為一款高精度、低功耗的模擬前端，集成了阻抗測量與電化學檢測功能，憑借其出色的低噪聲前端設計、靈活的激勵信號生成、先進的數字濾波和自動校準補償技術，在高精度數據采集領域展現出巨大優勢。產品內部的模塊化架構不僅大幅降低了系統設計難度，還提高了數據采集的精度和穩定性，使其在工業監測、生物醫學、環境檢測、智能儀表等領域具有廣泛的應用前景。通過嚴格的實驗室測試和現場驗證，AD5940證明了其在高分辨率、寬動態范圍和低功耗應用場景中的可靠性能。

　　展望未來，隨著技術不斷進步和應用領域的不斷擴展，AD5940及其后續產品必將進一步提升集成度和智能化水平，滿足更加嚴苛的測量需求，并推動整個電化學與阻抗測量技術向更高精度、更低功耗和更高可靠性的方向發展。我們有理由相信，基于AD5940平臺構建的智能傳感系統將在全球范圍內促進數據采集、信號處理及智能監控技術的革新，為工業、醫療、環境監測等各領域提供強有力的技術支持和解決方案，推動智能化時代的全面到來。
