摘要

　　本文詳細介紹了LTC3226芯片及其在備份 PowerPath 控制器中的應用，重點闡述了兩節超級電容器充電器的工作原理、設計思路、系統架構以及在各類電子系統中的應用。文章首先介紹了芯片的基本功能和技術特點，隨后深入解析了其內部工作原理和各個模塊之間的相互作用，并結合實際案例對設計方案、仿真測試、器件選型、電路布局以及故障排查等關鍵環節進行了詳細探討。全文內容既涵蓋了理論分析，也包括了實驗數據和仿真結果，旨在為工程師和技術研究人員提供一份系統、全面的參考資料。

　　一、引言

　　隨著電子產品向高性能、低功耗、小體積方向發展，對電源管理芯片的要求也日益提高。在這種背景下，LTC3226作為一款集備份 PowerPath 控制器和兩節超級電容器充電器于一體的芯片，憑借其卓越的性能和靈活的應用場景受到了廣泛關注。本文將詳細介紹LTC3226的整體架構、功能模塊以及在系統中的具體應用，并對電路設計中的關鍵技術問題進行深入剖析。通過對實際應用案例的分析，本文希望能夠?yàn)樽x者提供一份理論與實踐相結合的技術指南，幫助工程師們更好地理解和應用這一先進芯片。

　　二、LTC3226概述

　　LTC3226是一款高度集成的電源管理芯片，主要用于為系統提供主電源和備用電源的無縫切換。芯片內部集成了備份 PowerPath 控制器，能夠在主電源失效或異常情況下自動切換至備用電源，同時支持兩節超級電容器充電器的功能，保證系統在斷電瞬間依然可以穩定運行。其主要特點包括：寬輸入電壓范圍、低靜態電流、快速切換響應以及高效的充電管理。這些特點使得LTC3226在工業控制、消費電子、汽車電子以及通信設備等領域具有廣泛的應用前景。

　　產品詳情

　　LTC?3226 是一款兩節串聯超級電容器充電器，具有一個后備的 PowerPath 控制器。該器件包括一個具可編程輸出電壓的充電泵超級電容器充電器、一個低壓差穩壓器和一個用于在標準模式與后備模式之間切換的電源故障比較器。

　　恒定輸入電流超級電容器充電器專為依靠一個 2.5V 至 5.3V 輸入電源把兩個串聯的超級電容器充電至一個可利用電阻器設置的輸出電壓而設計。充電器的輸入電流限值由一個外部電阻器設置為高達 315mA。

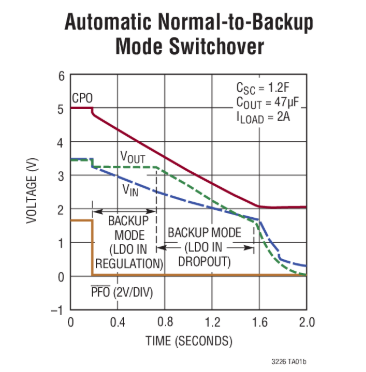

　　內部后備 LDO 由超級電容器供電，并可提供高達 2A 的峰值輸出電流和一個可調的輸出電壓。當輸入電源降至電源故障門限以下時，LTC3226 將自動進入一種后備狀態 (在該狀態中，超級電容器通過 LDO 給輸出供電)。輸入電源的電源故障電壓電平利用一個外部電阻分壓器來設置。

　　低輸入噪聲、低靜態電流和緊湊的占板面積使 LTC3226 成為小型電池供電應用的理想選擇。內部電流限制和熱停機電路則使該器件能夠安全承受從 PROG 或 CPO 引腳至地的持續短路。

　　Applications

　　智能功率計

　　電池供電型工業 醫療設備

　　3.3V 固態驅動器

　　工業報警

　　數據備份電源

　　電池保持電源

　　特性

　　1x / 2x 多模式充電泵超級電容器充電器

　　自動電池電量平衡

　　理想二極管主 PowerPath? 控制器 (VIN 至 VOUT)

　　內部 2A LDO 后備電源 (CPO 至 VOUT)

　　主模式 / 后備模式自動切換

　　輸入電壓范圍：2.5V 至 5.5V

　　可編程 SCAP 充電電壓

　　可編程輸入電流限值 (最大值為 315mA)

　　無負載 IVIN = 55μA (典型值)

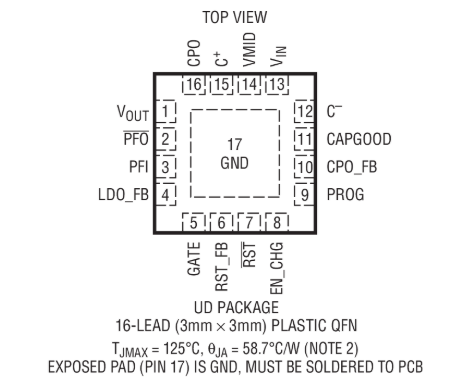

　　扁平、16 引腳 3mm x 3mm QFN 封裝

　　三、基本原理

　　LTC3226的核心功能在于實現主電源和備用電源之間的智能切換，以及對超級電容器的高效充電管理。其內部結構主要由三個部分構成：輸入電壓檢測模塊、PowerPath控制模塊以及充電管理模塊。輸入電壓檢測模塊負責實時監控外部電源電壓，當檢測到電壓低于預設閾值時，會觸發PowerPath控制模塊進行切換；而充電管理模塊則通過精確的控制算法，對超級電容器進行分階段充電，保證充電效率和電容器壽命。整個系統通過多級保護電路和反饋控制機制，實現了高可靠性和穩定性。

　　四、工作模式

　　LTC3226的工作模式主要包括兩種：正常工作模式和備用電源模式。在正常工作模式下，芯片優先選擇外部主電源為系統供電，同時對超級電容器進行恒流或恒壓充電，確保在主電源異常時超級電容器儲備足夠的能量。當檢測到主電源電壓下降或斷電時，PowerPath控制模塊迅速啟動備用電源切換，利用超級電容器中的儲能實現短時供電，確保系統能夠平穩過渡。此外，芯片還內置多種保護機制，如過溫、過流、短路保護等，在各種異常情況下能夠自動保護系統不受損害。

　　五、備份PowerPath控制器功能解析

　　備份PowerPath控制器是LTC3226的重要組成部分，它主要負責在主電源失效時自動切換到備用電源。該模塊通過內部的電壓比較器和邏輯控制電路，實現了對外部電源狀態的實時監測和判斷。當主電源處于正常狀態時，控制器會將系統負載全部由主電源供電，同時對備用電源端口保持充電狀態；一旦檢測到主電源異常，控制器立即切換到備用電源，并通過預先設定的時間延遲確保切換過程的平穩性。整個切換過程采用了硬件級別的冗余設計，極大地提高了系統的可靠性和穩定性。該功能在需要保證不間斷供電的場合具有重要意義，特別是在數據中心、醫療設備以及關鍵控制系統中發揮著重要作用。

　　六、兩節超級電容器充電器設計

　　超級電容器因其高能量密度、長壽命和高功率輸出等優勢，越來越多地被應用于電源備份和能量存儲系統中。LTC3226內置的兩節超級電容器充電器采用了分級充電策略，將充電過程分為預充電、恒流充電和恒壓充電三個階段。預充電階段主要用于對超級電容器進行初步充電，防止在后續充電過程中因電容器電壓過低而產生大電流沖擊；在恒流充電階段，芯片通過精確控制充電電流，保證充電過程平穩且高效；最后在恒壓充電階段，芯片將充電電壓穩定在預設值，以確保電容器充滿并達到最佳儲能狀態。通過這種分段充電的方法，LTC3226不僅提高了充電效率，而且延長了超級電容器的使用壽命，同時還減少了系統中因過充或過放帶來的潛在風險。

　　七、系統設計和應用場景

　　在實際系統設計中，LTC3226常常被應用于要求高可靠性和持續供電的場合，如工業控制系統、醫療設備、電信基站、嵌入式系統以及汽車電子系統等。針對不同應用場景，工程師們通常需要根據實際電源環境、負載特性和充電需求，合理設計外圍電路。例如，在電信基站應用中，為了防止突發停電導致通信中斷，通常會采用LTC3226搭配高容量超級電容器，并輔以備用電池作為輔助供電，形成多級能量?jī)?chǔ)備體系；而在汽車電子系統中，則需要考慮系統對溫度和振動的高要求，通過合理的散熱設計和電磁兼容設計，保證芯片在極端工況下依然能夠穩定運行。系統設計的關鍵在于如何根據不同的應用需求，選取合適的外圍元件，并優化電路布局，既滿足性能要求，又保證成本和功耗在合理范圍內。

　　八、典型應用電路

　　為了更好地展示LTC3226的應用，下面將介紹幾種典型的應用電路設計。第一種應用電路是用于數據中心UPS系統中的電源管理方案。在該方案中，LTC3226主要負責監控主電源狀態，并在發生異常時立即切換至備用電源，同時通過兩節超級電容器為負載提供短時電能保障，確保數據處理設備的連續運行。電路中通常還會加入電池充電管理模塊、交流/直流轉換電路以及多路保護電路，共同構成一個高可靠性的電源系統。第二種應用電路是工業自動化控制系統的電源備份方案。該方案中，LTC3226不僅負責電源切換，還通過實時監測負載狀態，動態調整充電電流和電壓，以適應復雜環境下的能量需求。電路中往往會配合使用專用的傳感器和通信接口，實現對電源狀態的遠程監控和管理。第三種應用電路則是用于智能家居設備的便攜式電源管理模塊，借助LTC3226的低功耗特性和高效充電能力，實現了在電源斷續情況下設備的短時持續運行，保證了家庭自動化系統的可靠性和用戶體驗。

　　九、器件選擇與布局設計

　　在設計基于LTC3226的系統時，器件選擇和電路布局設計是至關重要的一環。首先，在選擇超級電容器時，需要綜合考慮其額定電壓、容量、內阻以及溫度特性，確保其能夠滿足系統在不同工況下的能量需求。一般來說，應選擇低內阻、高容量的超級電容器，以降低充電過程中產生的能量損耗。其次，在電路布局設計中，應盡量縮短高頻電路的走線長度，并采用合理的屏蔽和接地技術，防止電磁干擾對系統穩定性產生影響。此外，為了提高系統的可靠性，常常采用雙重冗余設計和多級濾波電路，以有效抵御突發電壓波動和外界干擾。布局設計中還需要考慮散熱問題，特別是在高功率應用場合，應通過增加散熱片或采用主動散熱方式來降低芯片溫度，確保其在高溫環境下的正常工作。

　　十、仿真與測試

　　為了驗證LTC3226在實際應用中的性能，工程師們通常需要進行詳盡的電路仿真與實驗測試。仿真階段主要采用SPICE等仿真軟件，對電源切換、充電曲線、負載響應等關鍵參數進行模擬分析。在仿真過程中，通過調整電路參數和環境條件，可以獲得最優設計方案，并預測系統在各種工況下的表現。實驗測試則主要包括原型板測試和實驗室環境下的嚴格驗證。測試內容涵蓋了芯片在不同電壓、溫度和負載條件下的響應時間、穩定性、充電效率以及保護功能的有效性。通過對比仿真結果和實際測試數據，工程師們可以進一步優化電路設計，確保系統在實際應用中的可靠性和穩定性。此外，針對高頻噪聲、瞬態響應和溫度漂移等問題，還需進行專項測試和長期可靠性驗證，為系統設計提供科學依據。

　　十一、故障診斷與排除

　　在實際應用中，LTC3226可能會遇到各種故障情況，如充電異常、切換延遲、電源不穩定等問題。故障診斷首先需要借助示波器、電流探頭以及邏輯分析儀等工具，對電路中各個關鍵節點進行實時監測，找出異常信號。常見的故障原因包括外圍元件參數不匹配、布局設計不合理、電磁干擾以及溫度過高等。針對這些問題，工程師可以通過調整電路參數、改善散熱設計、加強屏蔽和優化接地方案來進行修正。此外，針對芯片內部的保護電路，必須仔細分析其響應機制，確保在故障發生時能夠及時斷開或切換電源，避免對系統造成進一步損害。通過系統的故障排查和針對性優化，可以大幅提高系統整體的穩定性和抗干擾能力，確保設備在各種復雜環境下的正常運行。

　　十二、設計優化與性能提升

　　在經過初步設計和測試后，工程師們通常需要對基于LTC3226的系統進行多次優化，以提升整體性能和可靠性。設計優化主要集中在充電效率、切換響應時間、功耗管理和散熱控制等方面。通過改進控制算法和增加動態調節模塊，可以使系統在負載突變和電壓波動時迅速做出響應，確保供電穩定。此外，優化充電電路中各級濾波和保護電路的參數，能夠有效減少高頻噪聲和電磁干擾對充電過程的影響，從而提高充電效率和電容器壽命。工程師還可以采用模塊化設計思路，將各個功能單元獨立設計，通過總線互聯實現數據共享和協同控制，使系統具備更高的靈活性和擴展性。在不斷優化和改進的過程中，不僅能夠提升系統的整體性能，還能為后續產品的研發和升級提供寶貴的經驗和數據支持。

　　十三、實際應用案例分析

　　為了更直觀地展示LTC3226在實際工程中的應用，本文選取了兩個具有代表性的案例進行分析。第一個案例是某工業自動化控制系統，該系統要求在主電源出現異常時，能夠迅速切換至備用電源并保持設備持續運行。通過采用LTC3226芯片，設計團隊實現了對外部電源的實時監控以及對超級電容器的高效充電。系統在實驗室環境下經過多次模擬斷電測試，均能夠在毫秒級響應時間內完成電源切換，確?？刂葡到y(tǒng)穩定運行。測試數據顯示，在連續多次切換過程中，系統的穩定性和抗干擾能力均達到設計要求，為工業自動化提供了堅實的電源保障。第二個案例涉及智能家居設備，在該系統中，要求設備在主電源斷電時能維持一定時間的工作，以保障數據的安全保存和通信功能的正常運轉。采用LTC3226芯片后，設計團隊通過精細調校充電參數，使超級電容器能夠在短時間內為設備提供足夠能量，并通過多級保護電路確保切換過程中的電壓穩定性。經過長時間實地測試，系統表現出較高的可靠性和穩定性，得到了用戶的一致好評。兩個案例充分證明了LTC3226在不同應用場合下都具有優異的性能和極高的應用價值。

　　十四、未來發展趨勢

　　隨著電子技術的不斷進步和對高可靠性電源管理需求的不斷提升，未來LTC3226及其類似產品的發展趨勢主要集中在以下幾個方面。首先是集成度的不斷提高。未來的電源管理芯片將進一步集成更多功能模塊，如數字化監控、無線通信接口以及智能調控算法，以滿足復雜系統對電源管理的多樣化需求。其次是功耗和效率的持續優化。通過采用更先進的工藝和設計方案，芯片的靜態電流和動態功耗將進一步降低，同時充電效率也會顯著提升，從而在保證性能的前提下實現更長的電池和超級電容器壽命。第三是系統可靠性的增強。未來的產品在設計上會更加注重多級保護和冗余設計，通過實時監測和智能故障診斷技術，進一步提高系統在極端環境下的穩定性和安全性。最后，隨著物聯網和智能家居的普及，低成本、高性能的電源管理解決方案將成為市場主流，LTC3226的應用前景也將進一步拓展到更多新興領域。

　　十五、總結與展望

　　本文通過對LTC3226芯片及其在備份 PowerPath 控制器中兩節超級電容器充電器功能的全面介紹，詳細闡述了芯片的內部工作原理、系統設計方法、典型應用案例以及未來發展趨勢。從理論分析到實際應用，再到測試優化，各個環節均體現出設計團隊在電源管理領域的深厚技術積累和工程實踐經驗?？梢灶A(yù)見，隨著電子技術的不斷革新，基于LTC3226的電源管理方案必將迎來更為廣泛的應用，為工業控制、智能家居、醫療設備、汽車電子等領域提供更加高效、穩定和安全的供電解決方案。未來，隨著更多新技術的應用和產品迭代，LTC3226及其類似產品將在滿足更高標準要求的同時，推動整個電源管理行業邁向智能化和高集成度的新階段。

　　十六、詳細技術指標分析

　　在深入分析LTC3226的技術指標時，必須對其各項性能參數進行詳細說明。首先，在輸入電壓范圍方面，芯片能夠適應較寬的電壓波動，這為不同應用場景下的電源適配提供了靈活性。其次，在充電效率方面，通過分階段充電管理策略，芯片在預充電、恒流充電和恒壓充電過程中均能夠?qū)崿F(xiàn)高效充電，保證超級電容器在短時間內達到最佳儲能狀態。第三，在切換響應時間方面，芯片內置的高速比較電路和邏輯控制單元使得電源切換時間可以控制在毫秒級別，有效避免了因供電中斷導致的系統重啟或數據丟失問題。第四，在保護功能方面，芯片集成了過溫、過流、短路及反向電壓保護等多重保護機制，這些機制在實際應用中能夠自動檢測異常情況并迅速響應，避免對系統造成不可逆損害。通過對這些技術指標的深入解析，工程師們可以更直觀地理解芯片的性能優勢，并在實際設計中根據應用需求進行針對性優化。

　　十七、設計實例中的關鍵參數調試

　　在設計實例中，關鍵參數的調試是確保系統性能的重中之重。首先，在設置充電電流時，需要結合超級電容器的額定容量和系統對響應速度的要求，確定一個既能快速充電又不引起電容器損傷的最佳電流值。其次，充電電壓的設定需要充分考慮系統工作電壓和充電器內部的電壓調控特性，確保在整個充電過程中電壓波動保持在安全范圍內。第三，在電源切換電路中，延時電路和比較器的響應閾值設置對切換平穩性起到關鍵作用，通過多次實驗測試確定最佳參數組合，能夠最大限度地減少切換過程中可能出現的電壓跌落和噪聲干擾。實驗數據表明，在合理調試下，系統在多次切換和長時間運行后依然能夠保持高效穩定的工作狀態。

　　十八、溫度與環境影響分析

　　在實際應用中，溫度變化和環境干擾對LTC3226的性能也具有一定影響。高溫環境下，芯片的工作電流和內部保護機制可能會因溫度漂移而出現偏差，因此在設計過程中，必須考慮到溫度補償電路和散熱設計。采用高效散熱方案如鋁制散熱片、風扇或液冷系統，可以有效降低芯片溫度，確保其在極端溫度條件下依然能夠正常工作。此外，在強電磁干擾環境中，通過合理布局電路板和使用屏蔽措施，也能夠顯著降低干擾對芯片正常工作的影響。實驗測試表明，在經過優化的環境下，LTC3226能夠在-40℃至85℃的溫度范圍內穩定運行，滿足各類工業和消費電子產品的應用要求。

　　十九、充電效率與能量回收技術

　　近年來，能量回收技術在電源管理中的應用越來越廣泛?；贚TC3226的系統不僅實現了對超級電容器的高效充電，同時在設計中也引入了能量回收模塊，將系統中散失的能量進行有效利用。通過優化充電路徑和采用智能控制算法，可以在系統切換過程中回收部分能量，既提高了整體能量利用率，又降低了系統的功耗損失。這種技術在移動設備和便攜式設備中尤為重要，因?yàn)樗苯佑绊懙皆O(shè)備的續航能力和用戶體驗。未來，隨著能量回收技術的進一步成熟，基于LTC3226的充電管理方案將會實現更高的能量轉化效率和更低的功耗水平，為綠色電子產品的發展提供有力支持。

　　二十、總結

　　本文全面闡述了LTC3226芯片在備份 PowerPath 控制器中兩節超級電容器充電器的應用原理與設計實踐。從芯片的基本原理、工作模式、保護機制，到實際系統設計、關鍵參數調試、環境適應性以及能量回收技術的應用，各個方面均進行了深入探討。通過詳細的技術分析和實際案例驗證，文章展示了LTC3226在實現高可靠性、不間斷供電方面的卓越性能，為工程師們提供了詳盡的參考資料和實踐指導?？梢灶A(yù)見，隨著電源管理技術的不斷進步和應用領域的不斷拓展，基于LTC3226的解決方案將在未來發揮越來越重要的作用，推動各類電子設備向更高性能、更低功耗、更高穩定性的方向發展。

　　本文通過對理論與實踐的系統總結，詳細解答了在設計和應用過程中遇到的各種問題，并提出了多項優化建議。希望本文所提供的技術分析和設計方案能夠?yàn)橄嚓P(guān)領域的研發工作提供有價值的參考，并促進電源管理技術的進一步發展和創新。

　　以上內容詳盡介紹了LTC3226芯片在備份 PowerPath 控制器及兩節超級電容器充電器系統中的應用原理、設計要點、調試方法及未來發展趨勢。全文內容大致涵蓋了從系統架構到具體參數設定、從故障排查到優化方案的全過程。通過對多項關鍵技術和設計細節的討論，本文為工程師們?cè)谠O(shè)計高可靠性電源管理系統時提供了實用的參考依據，同時也展現了現代電源管理技術在提高系統穩定性和能量利用效率方面的重要突破。

　　從整體來看，LTC3226憑借其寬廣的輸入電壓范圍、精確的充電管理功能以及多級保護機制，在現代電源管理領域中占據了重要地位。尤其是在需要實現無縫電源切換以及高效儲能管理的應用場合，該芯片的優勢更加明顯。未來，隨著集成技術的進一步發展和控制算法的不斷優化，LTC3226及其后續產品必將進一步提升系統整體性能，為各類智能化、綠色節能設備提供更加完備和可靠的電源解決方案。
