一、ADL5372 正交調制器概述

　　ADL5372 是一款由模擬器件公司研發的高性能正交調制器，其工作頻率覆蓋從1500 MHz到2500 MHz的范圍。作為現代射頻系統中的核心模塊之一，該芯片支持高速調制和高保真信號傳輸，在通信、雷達、測試測量等領域都有廣泛應用。本文將從背景、功能、結構以及性能等角度詳細解析 ADL5372 正交調制器。

　　產品詳情

　　ADL5372屬于固定增益正交調制器(F-MOD)系列產品，設計用于1500 MHz至2500 MHz頻率范圍。其出色的相位精度和幅度平衡可以為通信系統提供高性能中頻或直接射頻調制。

　　ADL5372的3 dB基帶帶寬大于500 MHz，因而非常適合用于寬帶零中頻或低中頻轉射頻應用以及寬帶數字預失真發射機。

　　ADL5372可接受兩路差分基帶輸入，通過單端本振混頻后產生一路單端輸出。

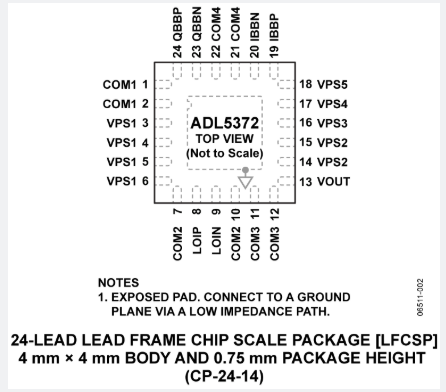

　　ADL5372采用ADI公司先進的硅-鍺雙極性工藝制造，提供24引腳、裸露焊盤、無鉛LFCSP封裝，額定溫度范圍為?40°C至+85°C，同時提供無鉛評估板。

　　應用

　　蜂窩通信系統：CDMA2000/GSM/WCDMA

　　WiMAX/寬帶無線接入系統

　　衛星調制解調器

　　特性

　　輸出頻率范圍：1500 MHz至2500 MHz

　　3 dB調制帶寬：>500 MHz

　　1 dB輸出壓縮：14 dBm (1900 MHz)

　　本底噪聲：?158 dBm/Hz

　　邊帶抑制：?45 dBc (1900 MHz)

　　載波饋漏：?45 dBm (1900 MHz)

　　單電源：4.75 V至5.25 V

　　24引腳LFCSP_VQ封裝

　　產品背景與發展歷程

　　在無線通信與雷達系統不斷追求高速、高動態范圍以及低失真的背景下，正交調制技術在信號處理中的作用日益突顯。ADL5372 采用先進的混頻結構和低噪聲設計，以滿足工業界及科研領域?qū)拵?、高頻、高精度調制器的需求。從最初的低頻正交調制技術到如今支持15/25 GHz級別的應用領域，正交調制技術經歷了多次技術革新，其內核技術在射頻信號鏈中扮演著不可或缺的角色。

　　ADL5372 的主要技術指標

　　ADL5372 具有以下主要技術指標：

　　工作頻率范圍：1500 MHz 至 2500 MHz

　　輸出功率范圍：支持較大輸出動態范圍

　　調制精度：實現高精度的幅度和相位調制

　　頻率響應：寬帶工作保證了較高的信號保真度

　　線性度和互調特性：低非線性失真和優異的互調特性，保證系統整體性能。

　　設計目標與應用場景

　　ADL5372 的設計目標集中在提供高精度、低噪聲和低失真特性的正交調制功能。其主要應用包括：

　　無線通信系統中的數字調制與解調

　　雷達系統中對目標的精確檢測和信號處理

　　信號合成器和測試測量儀器

　　高速數據傳輸系統中的頻率轉換和信號混合。

　　二、正交調制原理解析

　　正交調制技術是在兩個正交相位上獨立調制信息的技術方法，一般通過I（同相）和Q（正交）兩個通道進行。其主要作用是將兩個基帶信號變換到同一載波頻率上，實現對信號幅度和相位的同時控制，從而實現高效頻譜利用和抗干擾能力的提升。

　　正交信號的數學描述

　　設基帶信號為 I(t) 和 Q(t)，載波信號為 cos(ω?t) 和 sin(ω?t)，正交調制信號 S(t) 可表達為：

　　??S(t) = I(t)·cos(ω?t) – Q(t)·sin(ω?t)

　　這個式子表明，通過對 I、Q 分量分別進行正余弦變換后加權疊加，即可恢復出完整的調制信號。該方式可實現調制信號中相位和幅度的任意組合，從而構造出諸如 QAM、PSK 等多種調制格式。

　　I/Q 分路與信號處理

　　I/Q 正交調制器首先需要將輸入的基帶信號分離為兩個幅值相同但相位相差90°的通道。ADL5372 內部采用了精密電路確保兩路信號在幅度和相位上完全匹配。在經過調制過程后，輸出信號能夠在高頻段保持原有的基帶信號特性，同時具備較高的頻譜利用效率。

　　正交調制器的系統誤差分析

　　實際應用中，正交調制器可能會受到幅度不平衡、相位誤差、直流偏置等因素的影響，導致調制信號出現失真。ADL5372 通過內部校準機制有效降低了這些誤差。具體包括：

　　自動幅度平衡校正

　　精密相位對齊技術

　　低噪聲直流補償方案

　　這些技術手段確保了輸出信號的高保真度，有利于在復雜應用中保持優越的系統性能。

　　三、ADL5372 模塊內部結構與實現

　　ADL5372 的內部結構包括基帶放大器、正交混頻器、內置濾波器及精密匹配網絡，其模塊設計旨在優化信號傳輸和轉換效率。下文將對其關鍵模塊進行逐一解析。

　　基帶信號前端

　　基帶信號前端主要負責輸入信號的放大與預處理。設計過程中，需要解決基帶信號幅度的穩定性和噪聲問題。ADL5372 采用低噪聲放大器（LNA）技術，確保信號在傳輸至混頻器之前具有足夠的信噪比（SNR）。

　　正交混頻核心

　　正交混頻器作為模塊核心，負責將基帶信號轉換到高頻載波上。該核心模塊通過精確匹配的開關及平衡網絡實現信號的高效混頻。設計時需要注意混頻器的線性度以及溫漂影響，ADL5372 采用了高穩定性元器件和精密設計方法，降低系統的非線性失真和互調干擾。

　　濾波與匹配網絡

　　在頻率轉換過程中，濾波器與匹配網絡發揮著重要作用。濾波器主要用于抑制不必要的諧波信號及混頻器產生的雜散信號，匹配網絡則保證各個模塊之間的阻抗匹配。ADL5372 內部設計了多級濾波結構，既保證了輸出信號的純凈性，又降低了對后級放大電路的干擾。

　　輔助校準與控制電路

　　為了消除內部元件帶來的系統誤差，ADL5372 設計了自動校準系統，該系統實時監控輸出信號的幅度和相位誤差，利用數字控制與反饋機制進行調整。此技術不僅提高了調制精度，還大大簡化了外部系統的調試過程，有效提升了整個系統的魯棒性和穩定性。

　　四、ADL5372 性能分析

　　在高頻正交調制應用中，性能參數直接決定了整個系統的工作質量。ADL5372 在多個關鍵性能指標上均表現出色，下面對其進行詳細討論。

　　線性度與互調指標

　　線性度是衡量正交調制器輸出信號是否忠實于輸入信號的重要參數。ADL5372 采用先進的電路設計技術，使得器件在大信號及小信號工作區間內均能保持高度線性?；フ{(diào)失真指標的降低，則有助于實現多載波調制和高階調制格式的穩定傳輸。

　　相位噪聲與頻譜純凈度

　　高頻應用中，相位噪聲會對系統的誤碼率以及信號恢復質量產生重大影響。ADL5372 在設計上采用了低噪聲振蕩器和精密相位鎖定技術，從而顯著降低了相位噪聲。其頻譜純凈度在實際測量中得到了充分驗證，為數字通信系統提供了堅實保障。

　　幅度精度與動態范圍

　　幅度精度直接影響到調制信號的失真程度，而動態范圍則決定了器件在高低信號幅度輸入下的表現。ADL5372 通過內部動態校正和補償技術，確保信號在全動態范圍內均能保持高精度，特別適用于要求嚴苛的寬帶通信系統。

　　溫漂與長期穩定性

　　在惡劣工作環境下，溫度變化對芯片性能的影響尤為顯著。ADL5372 內部采用溫度補償電路及高精度元件，確保在不同溫度下均能保持穩定工作，從而提高系統的長期可靠性。

　　噪聲性能及信噪比（SNR）

　　信噪比是衡量無線通信系統效果的核心參數之一。正交調制器在保證帶寬寬廣的同時，還需要控制噪聲水平。ADL5372 通過優化電路設計和采用低噪聲放大技術，實現了較高的 SNR 值，為下一級信號處理提供了優質信號源。

　　五、系統級應用與實現策略

　　ADL5372 正交調制器作為射頻系統中的關鍵模塊，其應用不僅限于單獨的信號調制，還與其它射頻模塊構成協同作用，從而滿足復雜系統的需求。下面探討在不同應用場景下的系統實現策略。

　　無線通信系統中的應用

　　在蜂窩通信、衛星通信以及微波鏈路中，高速、高精度的調制器是保證信號傳輸質量的重要基礎。ADL5372 能夠支持多種調制格式，如16QAM、64QAM等，同時提供寬帶及高動態范圍的性能，使其成為第五代移動通信（5G）系統中的理想選擇。設計者在實現無線鏈路時，可利用 ADL5372 進行前端信號調制，并與數字信號處理器（DSP）、射頻功率放大器（PA）等模塊協同工作，最終實現高效能的信號傳輸。

　　雷達系統中的信號生成

　　雷達系統需要對目標信號進行高精度的檢測和回波信號的實時分析，正交調制器在這一過程中發揮重要作用。ADL5372 可用于構建雷達發射機中的信號調制單元，通過精確控制幅度和相位，實現具有高度分辨率和低虛警率的目標檢測。此外，其低噪聲特性和高頻穩定性保證了雷達系統在復雜環境下也能正常工作，提高了系統整體探測效率和抗干擾能力。

　　測試測量儀器中的應用實例

　　在現代測試測量儀器中，信號源需要同時具備寬帶、高精度、低失真等特性。ADL5372 的集成設計使得其在矢量信號源、頻譜分析儀以及信號調制測試平臺中得到廣泛應用。工程師可以利用該芯片實現對任意調制格式信號的生成與分析，從而驗證新型通信方案的可行性和性能指標，同時為后續產品開發提供可靠數據支持。

　　高端數字電視與廣播系統

　　隨著數字電視和廣播技術的發展，傳輸系統對信號調制的要求不斷升級。ADL5372 正交調制器以其高動態范圍和優異的頻譜性能，為數字電視信號的傳輸提供了穩定保障。在系統設計中，通過搭配數字編碼器和多級放大器，該模塊能夠有效避免多徑干擾和信號衰落，確保用戶端接收信號的高質量展示。

　　系統集成與模塊化設計

　　在實際工程應用中，系統集成是關鍵。利用 ADL5372 構建的高性能正交調制器，可以作為標準模塊嵌入復雜系統架構。模塊化設計不僅降低系統開發成本，還便于產品的升級與維護。設計時，系統工程師需考慮電源管理、散熱設計、信號隔離以及接口匹配等各方面因素，確保整個系統在寬溫區間內穩定運行。

　　六、基于 ADL5372 的設計實現案例分析

　　為了幫助工程師深入理解 ADL5372 的實際應用，本文結合具體案例，詳細介紹基于該芯片構建正交調制器系統的設計過程及關鍵技術難點。

　　設計需求與方案選型

　　在某高速無線通信系統設計中，對正交調制器提出了如下要求：

　　??（1）支持多種調制格式；

　　??（2）實現低噪聲、高動態范圍性能；

　　??（3）模塊電路的低功耗設計；

　　??（4）具備較高的線性度和相位準確性。

　　針對這些需求，設計團隊選擇采用 ADL5372 作為核心模塊。系統總體方案包括基帶信號處理模塊、ADL5372 正交調制器模塊、射頻功率放大模塊以及匹配濾波電路。通過合理分配信號鏈的各個環節，確保系統整體性能達到設計目標。

　　基帶信號處理與放大設計

　　在設計中，首先需對輸入基帶信號進行前級放大和濾波。工程師選用了低噪聲前置放大器，經過精密調節后送入 ADL5372 的基帶通道。為了提高系統的線性度和降低系統噪聲，設計者在基帶通道中加入了可調節增益控制電路，通過數字控制實現自動平衡校正，確保 I/Q 兩路信號在幅度上基本一致。

　　正交混頻電路的調試

　　ADL5372 內部的混頻電路直接決定了系統的調制精度。設計團隊對芯片內的正交混頻核心進行了詳細測試，通過不斷調整匹配網絡和濾波器參數，消除了系統中出現的非理想因素，如幅度不平衡、相位偏移及直流偏置。調試過程中，借助先進的矢量網絡分析儀和頻譜儀，對系統各項參數進行校驗，最終確保輸出信號滿足高精度調制要求。

　　濾波器及匹配網絡的設計優化

　　為提高輸出信號的頻譜純凈度，濾波器的設計至關重要。設計團隊通過對ADL5372 調制信號的頻譜特性進行詳細測試，確定了多級帶通濾波器的設計方案。這一方案能同時有效抑制諧波與雜散信號，同時保證有用信號在整個頻率范圍內具有平坦的幅度響應。匹配網絡則采用低損耗同軸電纜及表面貼裝元件，實現各級之間的阻抗完美匹配。

　　系統測試與性能驗證

　　在原型系統組裝完成后，工程師開展了大量現場測試。測試項目包括：

　　??（1）在不同溫度及電源條件下的長期穩定性測試；

　　??（2）多種調制格式下的線性度及相位精度驗證；

　　??（3）輸出信號諧波分析與互調失真測試；

　　??（4）動態范圍及SNR（信噪比）評估。

　　測試結果表明，ADL5372 在各關鍵性能指標上均滿足或超越設計要求，為實際應用提供了充足的技術保障。

　　七、系統級挑戰與工程實踐總結

　　盡管 ADL5372 在技術上表現優秀，但在具體系統級應用中仍存在一定挑戰。下面討論一些工程實踐中的常見問題及其應對策略。

　　電磁兼容性（EMC）問題

　　在高頻信號傳輸過程中，由于信號快速切換及高功率放大易產生電磁干擾，設計者必須在 PCB 布局、屏蔽設計及接地方案上下足功夫。針對 ADL5372 系統，建議采用多層 PCB 設計，合理規劃信號層與接地層的隔離，輔以合適的屏蔽措施，確保系統在復雜環境下不受外界電磁波干擾，同時降低自身對其它設備的輻射影響。

　　散熱與功耗管理

　　ADL5372 在高功率工作模式下會產生一定熱量，尤其在長時間運行時需特別注意散熱設計。工程師可采用散熱片、風扇或高導熱 PCB 材料等手段改善散熱效果。同時，通過優化電源管理電路降低功耗，減小熱量堆積，有助于延長器件的使用壽命和系統可靠性。

　　自動校準與自適應調節

　　由于內部元件參數受溫度、電壓等環境因素影響，ADL5372 需通過內置自動校準電路不斷進行自適應調節。工程設計中，應建立完善的數字控制接口與實時監控系統，對器件的輸出進行持續采樣和分析，并及時反饋調整參數，確保系統長期穩定工作。

　　高頻PCB設計技術要求

　　正交調制器應用于 GHz 級別信號處理，對 PCB 布局與走線提出了更高要求。設計團隊應嚴格控制走線長度、阻抗匹配及接地設計，避免引入不必要的噪聲和反射。采用微帶線或帶狀線傳輸技術是確保高頻信號穩定傳輸?shù)某Ｒ?guī)方法，同時應利用專業仿真軟件對 PCB 進行射頻仿真分析，提前識別并解決可能存在的問題。

　　系統調試與誤差補償技術

　　在實際系統調試中，工程師會遇到包括調制失真、基帶不匹配、相位誤差等問題。針對這些問題，必須采用多路監控測試設備，并結合誤差補償算法，對系統進行數字預失真（DPD）處理，從而減小各個模塊之間的誤差累積效應。利用實時反饋控制系統，ADL5372 能有效實現自適應誤差補償，保證整體信號質量。

　　八、未來技術發展趨勢與新型應用

　　伴隨著無線技術與微波射頻領域不斷發展，正交調制器技術也在向更高頻率、更寬帶寬、更低功耗及更高集成度方向發展。ADL5372 作為其中的代表產品，其技術特點和實現方案也為未來技術發展提供了豐富經驗和技術積累。

　　更高集成度與小型化趨勢

　　隨著現代通信系統對體積、成本及能耗要求不斷提高，未來正交調制器將趨向于高度集成與小型化設計。新一代產品可能會集成更多功能模塊，如內置數字信號處理器（DSP）、射頻前端模塊與無線協議棧，從而實現一體化設計。ADL5372 的成功實踐為這一方向提供了有價值的參考經驗。

　　寬帶覆蓋與多模式應用

　　現代通信系統中，各種新興應用對信號調制器在帶寬及靈活性方面提出更高要求。未來正交調制器需要在更寬的頻率范圍內工作，同時能夠兼容多種調制方案，如 OFDM、MIMO 和自適應調制技術。ADL5372 的寬帶設計理念和高保真調制技術為實現這一目標奠定了基礎，并為后續芯片設計提供了技術儲備。

　　軟件定義無線電（SDR）與數字化趨勢

　　隨著軟件定義無線電技術的普及，正交調制器在數字化調制技術中的地位愈加重要。未來，高性能正交調制器將更多依靠數字信號處理實現靈活配置與實時調節。ADL5372 內置自動校準與自適應調節技術正是朝著這一方向努力，為軟件與硬件協同工作提供了極佳平臺。

　　人工智能與智能調制技術融合

　　近年來，人工智能技術在射頻信號處理中的應用前景廣闊。未來基于深度學習的信號預測與校正算法將有望與正交調制器技術結合，實現更高精度的誤差補償與動態調整。ADL5372 在精準調制與校正方面已經積累了豐富經驗，這將為未來智能調制算法的開發提供堅實的數據基礎和實踐平臺。

　　安全通信與抗干擾設計

　　在信息安全日益重要的今天，安全通信技術對正交調制器提出了更高要求。未來系統不僅需要在傳輸速率和帶寬上滿足需求，同時還需具備強大的抗干擾能力和抗竊聽設計。ADL5372 通過其低噪聲、低失真的調制性能，為實現高安全性通信提供了硬件基礎，未來在配合加密算法及安全協議后，將在軍事與商業領域發揮更大作用。

　　九、總結與前景展望

　　通過對 ADL5372 1500 MHz 至 2500 MHz 正交調制器的全面解析，可知該產品在射頻信號處理技術中占據重要地位。其核心技術包括精密正交混頻、高保真調制、自動校準與低噪聲設計，在高速無線通信、雷達系統、測試測量以及數字電視等領域均展現出優越性能。本文詳細介紹了 ADL5372 的基本原理、內部結構、性能指標、系統調試以及未來發展趨勢，為工程實踐者提供了豐富的理論依據和實踐指導。

　　技術創新與持續優化

　　ADL5372 的成功不僅體現在具體參數指標的領先，更在于其不斷創新的設計理念和持續優化的系統結構。面對未來無線通信和多媒體數據傳輸對調制器技術提出的更高要求，持續的工藝升級、先進材料應用以及智能算法嵌入將成為下一階段研發的重點。

　　跨學科融合為系統賦能

　　當前正交調制器技術的發展正呈現出跨學科融合的趨勢。光電子、微機電系統（MEMS）、納米材料及人工智能等新興領域的研究成果，都有望融入新一代調制器芯片的研發中，為無線系統的整體性能帶來質的飛躍。

　　市場前景與應用拓展

　　隨著全球 5G 通信、物聯網、智能制造及自動駕駛等新興技術的發展，對高速、高精度正交調制技術的需求日益增加。ADL5372 作為高性能正交調制器的代表，憑借其優異的信號調制能力和系統適應性，將在未來市場上占據更加重要的位置，其技術成果也有望進一步拓展到更廣泛的應用領域。

　　研發與產業合作共促技術進步

　　正交調制器的發展離不開高校、科研院所與企業之間的緊密合作。通過產學研結合，可以實現技術難題的跨界突破，并加速新技術的商業化應用。ADL5372 正交調制器的開發歷程已證明了這一點，未來相關技術改進將更多依賴多方合作，共同推動無線通信及射頻領域的持續進步。

　　參考案例回顧與經驗總結

　　通過對設計需求、方案選擇、實際調試及系統測試等環節的詳盡討論，可以看出 ADL5372 在實踐中體現出的高精度、高可靠性與易于集成的優勢。整個系統的實現不僅需要在電路設計上精益求精，還需結合具體應用場景進行針對性的優化。在實際案例中，工程師們通過多次實驗驗證，確認了器件在高溫、低溫及大功率工作狀態下均能穩定運行，這為面向大規模商業化生產提供了充分信心。

　　展望未來，ADL5372 及類似正交調制技術將在以下幾個方面迎來新的突破：

　　更高的集成度和系統智能化

　　更寬的工作頻帶和更靈活的調制策略

　　更低功耗和更高信噪比的實現

　　與數字化和人工智能技術深度融合，實現自動故障診斷與動態自我優化

　　結語

　　ADL5372 1500 MHz 至 2500 MHz 正交調制器以其卓越的性能、穩定的系統設計和廣泛的應用前景，已經成為現代無線通信系統中不可或缺的核心器件。本文全面系統地介紹了其工作原理、內部結構、系統設計及未來發展趨勢，從技術理論到實際應用均進行了深入探討。工程師與科研人員可依據此文中的詳細分析，進一步探索和完善相關技術，為構建更加高效、穩定、智能化的射頻系統提供有力支持。未來，隨著新材料、新工藝及新算法的不斷引入，高性能正交調制器必將在越來越多的前沿應用中大放異彩，推動無線通信及信號處理技術邁向更高的臺階。

　　以上內容涵蓋了 ADL5372 正交調制器從基本原理到具體實現、從技術細節到應用前景的全面解析，期望能為有志于射頻系統設計、無線通信以及相關領域的研究者提供詳實的參考和指導。
