ADL5385 30 MHz 至 2,200 MHz 正交調制器詳解

　　一、引言

　　在現代通信系統中，信號的調制與解調是信息傳輸?shù)年P(guān)鍵環節。正交調制器（I/Q調制器）因其在帶寬利用率和頻譜效率方面的優勢，成為無線通信、儀器儀表、雷達系統中不可或缺的核心組件。Analog Devices（ADI）推出的 ADL5385 是一款高性能、寬頻率范圍（30 MHz 至 2.2 GHz）的正交調制器，具有優異的線性度、低噪聲、低雜散特性，廣泛應用于無線基礎設施、軟件無線電和高速數據通信系統中。

　　本文將對 ADL5385 進行全方位介紹，從技術規格、結構原理到應用實例，深入探討其在射頻系統中的重要作用。

　　二、產品概述

　　ADL5385 是一款直接變頻型寬帶正交調制器，其將基帶 I/Q 信號調制到射頻輸出頻段，頻率范圍涵蓋 30 MHz 至 2.2 GHz。該芯片集成了高性能本振緩沖器、I/Q基帶調制器和上變頻混頻器，并通過差分信號結構和高線性設計確保高保真度和低失真輸出。

　　ADL5385 封裝為緊湊型 32 引腳 LFCSP（5 mm × 5 mm），適合高密度集成場景。

　　產品詳情

　　ADL5385是一款硅單芯片正交調制器，設計用于30 MHz至2200 MHz頻率范圍。其出色的相位精度和幅度平衡可以為通信系統提供高性能中頻(IF)和直接射頻(RF)調制。

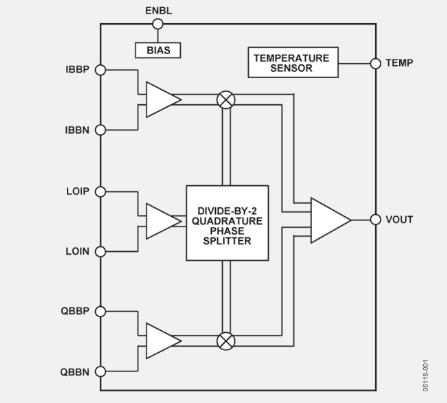

　　ADL5385從兩路差分基帶輸入獲得信號，并將其調制到兩個彼此正交的載波上。兩個內部載波均源自一路單端、外部本機振蕩器輸入信號，其頻率為目標載波輸出頻率的兩倍。經過調制的兩路信號，在一個可驅動50 Ω負載的差分轉單端放大器上相加。

　　ADL5385可以用作數字通信系統中的中頻調制器或直接至RF調制器。較寬的基帶輸入帶寬為基帶驅動以及從復合中頻驅動提供了條件。典型應用包括無線電鏈路發射機、電纜調制解調器終端系統和寬帶無線接入系統。

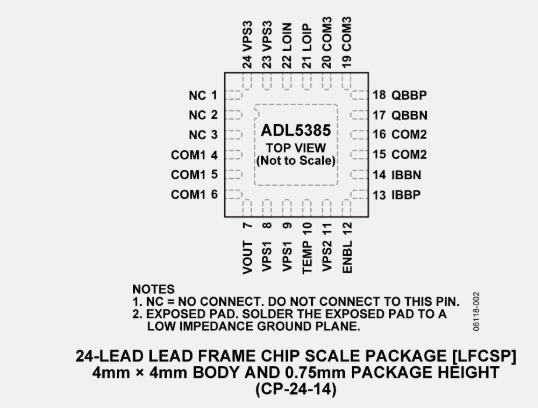

　　ADL5385采用ADI公司先進的硅-鍺雙極性工藝制造，提供24引腳、裸露焊盤無鉛LFCSP_VQ封裝。額定溫度范圍為-40℃至+85°C，同時提供無鉛評估板。

　　應用

　　無線電鏈路基礎設施

　　電纜調制解調器終端系統

　　UHF/VHF無線電

　　無線基礎設施系統

　　無線本地環路

　　WiMAX/寬帶無線接入系統

　　特性

　　輸出頻率范圍：30 MHz至2,200 MHz

　　1 dB輸出壓縮：11 dBm (350 MHz)

　　本底噪聲：–159 dBm/Hz (350 MHz)

　　邊帶抑制：?50 dBc (350 MHz)

　　載波饋漏：?46 dBm (350 MHz)

　　單電源：4.75 V至5.5 V

　　24引腳、裸露焊盤、無鉛LFCSP_VQ封裝

　　三、主要技術參數

　　參數典型值

　　工作頻率范圍30 MHz 至 2.2 GHz

　　輸入電壓范圍（基帶）±1 V

　　1 dB 壓縮點7.5 dBm（典型值）

　　OIP3（三階交調截點）27 dBm（900 MHz）

　　本振輸入電平范圍-10 dBm 至 +5 dBm（推薦 -6 dBm）

　　I/Q 正交誤差小于 0.3°

　　增益不匹配小于 0.15 dB

　　輸出噪聲電壓密度-155 dBm/Hz

　　電源電壓5 V

　　功耗250 mW（典型值）

　　ADL5385 的線性指標、正交精度、雜散抑制性能等方面在同類產品中表現出色，非常適合要求嚴苛的通信系統。

　　四、工作原理

　　ADL5385 的核心原理基于直接變頻調制架構，將基帶 I（In-phase）和 Q（Quadrature）信號分別調制到本振信號的同相與正交分量上，然后通過合成器將其組合輸出為完整的調制 RF 信號。

　　1. 基帶輸入信號處理

　　I 和 Q 信號通過差分結構輸入至兩個分別連接的基帶緩沖放大器，信號經過增益控制和低通濾波后傳送至混頻器。

　　2. 本振（LO）輸入緩沖

　　ADL5385 接受差分 LO 輸入，并通過片上緩沖放大器穩定信號幅度與相位，同時將 LO 信號拆分為同相（0°）與正交（90°）兩路供下游混頻器使用。

　　3. 平衡混頻器與調制器

　　I 分量與 0° 的 LO 信號進行乘法混頻，Q 分量與 90° LO 信號進行乘法混頻，兩路信號分別生成各自分量的射頻信號。

　　4. 信號合成與輸出

　　通過加法器將兩路混頻結果合成為完整的調制信號，實現 I/Q 調制輸出，最終由差分 RF 輸出端口提供至后級功率放大器或天線。

　　五、關鍵性能特點

　　1. 寬頻率覆蓋

　　ADL5385 能夠覆蓋從低頻 30 MHz 到高達 2.2 GHz 的輸出頻率，適配多種無線標準與頻段，如 GSM、CDMA、W-CDMA、LTE 等，極大提高了設計靈活性。

　　2. 高線性、高輸出功率

　　1 dB 壓縮點達到 7.5 dBm，OIP3 可達 27 dBm（@900 MHz），確保系統在高功率信號環境下保持線性響應，減少信號失真。

　　3. 極低的正交誤差與增益失配

　　低于 0.3° 的相位誤差與 0.15 dB 的增益失配是 ADL5385 的重要優勢，能大幅降低誤差向量幅度（EVM）并提高調制精度，特別適用于 QAM、QPSK 等高階調制方案。

　　4. 低雜散與低噪聲性能

　　輸出噪聲密度低至 -155 dBm/Hz；

　　雜散分量極低，適合高保真通信鏈路；

　　高抑制鄰道干擾能力，保障信號完整性。

　　5. 高集成度與緊湊封裝

　　ADL5385 將本振緩沖器、I/Q調制器、混頻器集成于單芯片封裝，降低外圍器件需求，節省 PCB 空間與BOM成本。

　　六、應用領域

　　1. 無線通信基礎設施

　　ADL5385 可廣泛用于基站、微微基站、無線回傳鏈路、5G中頻平臺，支持多種制式（GSM/WCDMA/LTE/NR）并兼容MIMO架構設計。

　　2. 軟件無線電（SDR）系統

　　其寬頻帶、低誤差、高線性特性使其成為SDR平臺中的理想I/Q調制器，有助于靈活實現多制式調制格式。

　　3. 測試與儀器儀表

　　如信號源、頻譜儀、矢量信號分析儀等的調制模塊中，ADL5385 提供穩定、高保真調制性能，助力實現嚴苛測量需求。

　　4. 衛星通信與雷達

　　ADL5385 可用于地面衛星站或雷達系統中的發射鏈路調制環節，其寬頻帶和抗干擾能力使其適應復雜電磁環境。

　　七、典型應用電路設計

　　ADL5385 應用電路通常包括以下關鍵部分：

　　本振輸入匹配網絡：適配外部 LO 源（建議 -6 dBm 輸入）。

　　基帶 I/Q 輸入電平調整：電阻分壓或運放緩沖以適配 ±1V 范圍。

　　偏置電源與濾波網絡：5V 單電源供電，需精密旁路電容濾波。

　　RF 輸出端口匹配：差分輸出連接至功率放大器或天線前級。

　　以下為典型應用框圖：

　　css復制編輯基帶 I/Q 信號     ↓差分輸入緩沖器     ↓正交調制器（ADL5385）     ↑           ↑LO 輸入     控制電源     ↓射頻差分輸出（RFOUT+ / RFOUT-）     ↓后級放大/濾波/天線

　　八、優勢與局限性分析

　　優勢

　　調制精度高：低失配和低誤差確保高階調制格式性能穩定。

　　頻率范圍廣：覆蓋 30 MHz 到 2.2 GHz，兼容多種協議。

　　集成度高：減少外部電路設計復雜度。

　　高線性輸出：滿足高速、大帶寬通信系統的要求。

　　局限性

　　對電源噪聲敏感：需要良好的濾波和電源完整性設計。

　　僅支持差分輸入輸出：不適合對稱性差的系統結構。

　　工作溫度有限：在極端工業環境中需額外熱管理設計。

　　價格較高：相比某些低端調制器，成本略高，適合高端應用。

　　九、與同類芯片對比

　　參數對比ADL5385HMC496MAX2023LT5579

　　頻率范圍30 MHz–2.2 GHz100–3500 MHz50–1000 MHz10–6000 MHz

　　OIP327 dBm30 dBm23 dBm30 dBm

　　I/Q誤差<0.3°<1°<0.8°<0.6°

　　增益匹配<0.15 dB<0.5 dB<0.3 dB<0.4 dB

　　電源電壓5V5V3.3V5V

　　工作溫度-40~+85℃-40~+85℃-40~+85℃-40~+105℃

　　ADL5385 在中頻至低微波頻段性能優異，適合通信與儀器儀表中頻調制應用。若需支持更高頻率（如 6 GHz），可選用 LT5579。

　　十、布局與布線建議

　　差分信號對稱布線：確保 I/Q 輸入和 RF 輸出信號對稱布線，匹配走線長度與阻抗。

　　電源濾波良好：每個電源引腳靠近放置 0.1 μF 和 10 nF 貼片電容。

　　接地處理規范：使用多層地平面，盡量縮短地回路。

　　保持 LO 信號干凈：采用穩壓本振源，避免調制噪聲漂移。

　　熱管理設計：合理布局銅皮區域協助散熱。

　　十一、測試指標與性能驗證

　　設計完成后，ADL5385 可通過以下測試手段進行性能驗證：

　　EVM測試：驗證調制誤差向量；

　　頻譜分析：檢查諧波和雜散；

　　線性度測試：包括OIP3和P1dB；

　　正交誤差測量：分析 I/Q 失配；

　　輸出功率檢測：驗證系統動態范圍；

　　PCB布局與設計注意事項

　　ADL5385 在高頻信號調制應用中，其PCB設計直接決定了系統性能的發揮。由于其工作頻率覆蓋30 MHz到2200 MHz，信號完整性、寄生電容、地回路、電源濾波等問題尤其需要重視。

　　首先，ADL5385 的射頻（RF）端口、基帶（BB）輸入端口均要求50歐姆匹配，因此在PCB布線中必須控制微帶線的阻抗匹配，并采用短而直的路徑以降低損耗和反射。同時，射頻信號的回流路徑應盡可能完整，避免出現不連續地層，否則會引入不必要的反射和干擾。

　　其次，電源管理部分應采取多級濾波設計。ADL5385的電源引腳需串接電感（如10 nH ~ 22 nH）并并聯多個不同頻段的去耦電容（如100 pF、1 nF、0.1 μF 和 10 μF）以有效抑制電源噪聲。這些電容應盡可能靠近器件引腳布局。

　　對于地層設計，建議使用多層板結構，RF段獨立布設接地層，與模擬地、數字地分別隔離，并通過單點接地的方式統一回流，防止接地電位差導致干擾或寄生振蕩。

　　調試與測試方法

　　為了確保ADL5385在實際應用中工作穩定、性能優異，調試與測試階段是非常關鍵的。

　　首先，在進行RF輸出調試前，應先確認基帶輸入信號（I/Q）源的幅度、直流偏置、電平擺幅符合器件推薦值。例如，基帶差分輸入建議為 0.5 Vpp 至 1.2 Vpp，且需施加 0.5 V 的直流偏置。

　　其次，建議使用矢量信號發生器與頻譜分析儀相結合進行調試。通過信號發生器輸入調制后的 I/Q 信號，觀察 ADL5385 輸出端（RF）的載波頻率與調制波形是否一致，同時評估鄰道功率比（ACPR）、誤差矢量幅度（EVM）等指標。

　　需要注意的是，ADL5385 輸出為差分信號，如需接單端設備，應在輸出端加入寬帶巴倫（如Mini-Circuits TCM2-33X+）進行平衡-不平衡轉換，并考慮匹配問題。

　　最后，還應檢測圖像抑制比（Image Rejection Ratio）和本振泄漏（LO Leakage），這兩項指標是評估調制器性能的重要參數，調整基帶I/Q信號幅度和相位、校準基帶信號路徑可以進一步優化結果。

　　ADL5385 與其他調制器的對比

　　與ADL5385同類的高性能正交調制器有Analog Devices的ADL5375、ADRF6755，以及TI的TRF3705、TRF372017等。這些器件各有特點，下面進行對比分析。

　　ADL5375：它支持600 MHz 到 4000 MHz 的工作頻率，更適合用于LTE/5G等高頻應用，但在低頻段性能不如ADL5385。而ADL5385從30 MHz就能穩定工作，特別適合低頻通信和軟件定義無線電（SDR）應用。

　　ADRF6755：是一款集成鎖相環（PLL）和壓控振蕩器（VCO）的寬帶IQ調制器，集成度更高，但相對成本和功耗也更大。ADL5385雖然需要外部LO源，但更具靈活性。

　　TRF3705（TI）：在1.5 GHz到2.5 GHz頻段具有較好性能，但支持頻段范圍不如ADL5385廣泛。

　　Hittite HMC498：是一款支持 DC 至 3 GHz 的調制器，但對電源噪聲較為敏感，系統設計更復雜。

　　綜合來看，ADL5385在帶寬廣、低失真、優異的圖像抑制和LO泄漏控制方面具有較強優勢，并因其在低頻段表現出色而獨樹一幟。

　　典型應用電路與實戰案例

　　以下以兩個典型應用場景來說明ADL5385的實際用途與設計細節。

　　無線電測試平臺中的應用

　　在軟件定義無線電SDR平臺中，ADL5385常作為RF前端調制器連接DAC（如AD9744）生成基帶I/Q信號，然后將輸出饋送至功率放大器再進行發射。

　　此類系統通常搭配低相位噪聲本振，如ADF4351等頻率合成器，通過鎖相環（PLL）控制輸出頻率，驅動ADL5385的LO輸入端。為了提高調制信號質量，I/Q路徑中會配置可調偏置電路與校準電阻以優化圖像抑制與本振泄漏指標。

　　微型通信模塊中的應用

　　在嵌入式通信模塊（如LoRa模塊或工業無線）中，ADL5385適用于小型、低功耗調制器設計。搭配微控制器與DAC或FPGA，產生高保真基帶信號，通過ADL5385調制后輸出至天線系統。

　　這種方案常常用于私有無線網絡、遙控器、遙測設備、無人機圖傳、地面站模塊等系統中，對帶寬、效率、EMC兼容性要求較高。

　　電磁兼容性（EMC）設計建議

　　ADL5385的工作頻率范圍很廣，因此容易在一定程度上成為EMI源頭，特別是在基帶頻率、混頻輸出端附近，以下是關鍵設計建議：

　　LO輸入端封裝：使用高抑制低通濾波器隔離LO源產生的雜散。

　　輸出RF端匹配網絡設計合理：應考慮使用π型網絡或LC匹配電路抑制雜散頻率分量。

　　屏蔽罩使用：建議將ADL5385與其輸入/輸出網絡全部置于金屬屏蔽罩內，特別是在工業場合。

　　接地完整性設計：模擬地、數字地、射頻地應按照不同子系統設計分區隔離，防止交叉干擾。

　　走線控制與旁路：高速I/Q差分線對應保持等長、平行，避免90度直角拐彎，防止反射與串?dāng)_。

　　與ADL5382、ADL5370系列兼容性分析

　　Analog Devices還提供了ADL5382、ADL5370等調制器，雖然同屬I/Q調制器系列，但各有側重：

　　ADL5382：為解調器，屬于ADL538x家族的接收端產品，常與ADL5385配合使用實現完整的調制/解調系統。

　　ADL5370：其頻率范圍為400 MHz到6000 MHz，更適用于微波通信，但對電路噪聲敏感。

　　ADL5373：有更高的輸出功率選項，適合直接驅動功率放大器，但體積較大，封裝成本更高。

　　ADL5385則在頻率覆蓋、圖像抑制、封裝緊湊度等方面取得良好平衡，成為眾多射頻通信系統中性能與成本兼具的優選。

　　相關芯片與外圍推薦搭配

　　為了實現最佳的系統性能，ADL5385在實際應用中可搭配以下芯片組合使用：

　　LO驅動器：如ADF4351/ADF4355，提供高精度的本振信號。

　　DAC芯片：如AD9744（14位、250 MSPS）、AD9122等，用于產生基帶I/Q信號。

　　基帶濾波器：采用雙通道有源濾波器（如THS4551），用于帶寬限制與噪聲抑制。

　　功率放大器：如HMC788、RFPA5208，直接放大ADL5385輸出的RF信號。

　　IQ校準器件：如ADL5375/AD8349調制校準器，可實現圖像抑制優化。

　　未來發展趨勢與產業地位

　　隨著6G通信、毫米波雷達、衛星通信、小基站技術的發展，對調制器芯片的帶寬、功耗、集成度要求越來越高。

　　ADL5385雖然已經發布多年，但因其低頻段性能穩定、設計成熟、文檔完善、適配靈活等特點，在當前SDR、寬帶射頻測試、工業無線等市場中仍有極高價值。

　　Analog Devices作為射頻前端市場的主流供應商，其產品布局完整，從ADL系列調制器到PLL、VCO、解調器、ADC/DAC、PA全面覆蓋，形成系統級解決方案，增強了ADL5385在整個產品鏈條中的兼容性與應用廣度。
