XDS110基礎知識概述

　　XDS110是一款由德州儀器（Texas Instruments，簡稱TI）生產的調試器和編程器，廣泛應用于嵌入式系統開發、調試和測試。它是一種高效、可靠且兼容性強的調試工具，適用于TI的多種微控制器（MCU）和處理器系列。XDS110調試器支持JTAG、SWD（Serial Wire Debug）等調試接口，為開發人員提供了對目標設備的深度調試功能。

　　在現代嵌入式系統中，調試器扮演著至關重要的角色，XDS110憑借其高效的性能、穩定的操作和對多種開發環境的支持，成為開發者首選的調試工具之一。本文將詳細介紹XDS110的基本工作原理、硬件特性、支持的功能、使用方法及其在嵌入式開發中的應用等內容。

　　一、XDS110的基本工作原理

　　XDS110是一款基于USB接口的調試器，能夠通過標準的調試協議（如JTAG和SWD）與嵌入式系統進行通信。它將調試命令從計算機傳遞到目標設備，幫助開發人員實時查看和修改目標設備的狀態、寄存器值、內存內容等。調試器的核心工作原理是在目標設備和開發工具（如集成開發環境IDE）之間建立一個通信橋梁，通過此橋梁，開發人員可以：

　　設置斷點：在代碼執行的特定位置暫停。

　　單步執行：逐行調試代碼，查看程序流。

　　查看內存和寄存器值：實時監控系統狀態。

　　下載程序：將編譯后的代碼燒錄到目標設備中。

　　XDS110通過USB接口與計算機連接，同時通過JTAG或SWD接口與目標設備進行通信。這種設計簡化了調試流程，尤其適用于沒有外部調試端口的設備。

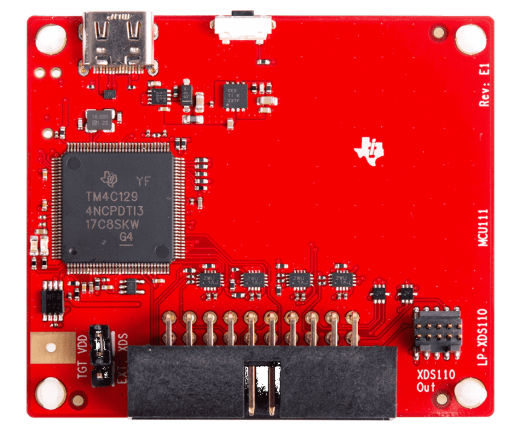

　　二、XDS110的硬件特性

　　XDS110調試器的硬件設計注重高效性和兼容性，支持各種TI微控制器和處理器。其主要硬件特點包括：

　　USB接口：XDS110通過USB端口與開發計算機連接，實現高速的數據傳輸和調試控制。

　　JTAG/SWD接口：支持常見的調試接口，能夠與多種嵌入式系統進行連接，提供靈活的調試方式。

　　調試引擎：內置強大的調試引擎，支持高速數據傳輸，確保在高性能調試時的穩定性。

　　電源管理功能：內置電源管理電路，能夠為目標設備提供穩定的電源，避免因電壓不穩導致的調試失敗。

　　LED指示燈：通過不同顏色的LED指示燈，用戶可以輕松識別調試器的工作狀態，例如連接狀態、數據傳輸狀態等。

　　三、XDS110支持的調試接口和功能

　　XDS110調試器支持多種調試接口和功能，滿足不同嵌入式系統的需求。以下是XDS110支持的一些主要功能：

　　1. JTAG調試接口

　　JTAG（聯合測試行動小組，Joint Test Action Group）是目前最常用的硬件調試接口之一。XDS110通過JTAG接口提供多種調試功能，包括但不限于：

　　全速下載和編程：能夠?qū)?yīng)用程序快速地下載到目標設備，并且支持多種TI芯片的編程。

　　單步調試：可以逐條指令執行程序，幫助開發者逐步分析程序中的問題。

　　寄存器/內存查看：可以實時查看目標設備的內存和寄存器值，以便對系統狀態進行分析。

　　動態斷點設置：能夠在程序運行時設置斷點，暫停程序執行，檢查系統狀態。

　　2. SWD調試接口

　　SWD（Serial Wire Debug）是另一種流行的調試接口，相比JTAG，SWD接口只需要使用兩條信號線（時鐘線和數據線），因此在硬件資源有限的情況下特別有用。XDS110通過SWD提供以下調試功能：

　　快速調試：由于SWD接口的高效性，調試速度較JTAG更快，尤其適合資源受限的設備。

　　低功耗：SWD接口的設計使其在低功耗應用中更加有效，適用于低功耗MCU和處理器的調試。

　　簡化連接：SWD的信號線數量少，簡化了調試設備的連接。

　　3. 在線編程和調試

　　XDS110支持目標設備的在線編程和調試。開發者可以直接將編寫的程序下載到目標設備中，并通過XDS110進行調試，而無需將設備從開發板中取出。這大大提高了開發效率，特別是在開發過程中頻繁進行硬件調試和軟件更新的場景下。

　　4. 實時數據跟蹤和分析

　　通過XDS110調試器，開發者可以實時監控系統的各種運行數據，包括但不限于CPU負載、內存使用情況、I/O操作等。這對于性能分析和問題排查至關重要。

　　四、XDS110與其他調試器的對比

　　XDS110相較于TI其他型號的調試器（如XDS200和XDS100v2）具有一些獨特的優勢和特點。以下是XDS110與其他調試器的對比：

　　1. XDS110與XDS200的對比

　　傳輸速度：XDS200比XDS110具有更高的數據傳輸速度，適用于需要快速編程和調試的高性能應用。但XDS110已經能夠滿足大多數中低端嵌入式系統的調試需求。

　　價格：XDS110的價格相對較低，適合預算有限的開發者或小型開發團隊。XDS200則價格更高，主要針對大型企業級應用。

　　2. XDS110與XDS100v2的對比

　　兼容性：XDS100v2主要支持較舊的TI設備，而XDS110則支持更廣泛的TI芯片系列，特別是一些新的微控制器和處理器。

　　性能：XDS110提供了更穩定的性能，能夠支持更高頻率的調試要求，尤其在對復雜系統進行調試時，能夠提供更高的穩定性和精確度。

　　五、XDS110的使用方法

　　XDS110調試器的使用方法較為簡單，通常包括以下步驟：

　　安裝驅動程序和軟件：首先，用戶需要在計算機上安裝TI提供的調試軟件，如Code Composer Studio或其他支持的IDE。安裝過程中，系統會自動安裝XDS110的驅動程序。

　　連接調試器和目標設備：通過USB接口將XDS110連接到計算機，再通過JTAG或SWD接口將XDS110與目標設備相連。

　　配置調試環境：在IDE中選擇XDS110作為調試工具，并配置目標設備的相關信息。

　　開始調試：通過IDE控制調試流程，如設置斷點、查看寄存器值、單步執行等。

　　六、XDS110的應用領域

　　XDS110調試器在多個領域中都有廣泛應用，尤其是在嵌入式系統開發和調試中。以下是XDS110的一些典型應用：

　　嵌入式軟件開發：XDS110廣泛應用于嵌入式系統的軟件開發，幫助開發人員在開發過程中進行高效調試。

　　自動化測試：在自動化測試過程中，XDS110能夠幫助測試人員實時監控系統運行狀態，進行測試和驗證。

　　教育領域：XDS110為學習嵌入式系統設計和調試提供了一個實用的工具，適合大學、培訓機構等教育單位使用。

　　硬件原型開發：在硬件原型開發階段，XDS110幫助開發人員調試硬件和軟件的協同工作，確保系統穩定運行。

　　七、XDS110與其他調試工具的對比

　　在選擇調試工具時，開發人員通常需要對比不同調試器的性能和適用場景。XDS110作為一款性價比高的調試器，其主要優勢在于簡易的使用和廣泛的兼容性，但在一些高端應用場景中，可能會受到限制。因此，將XDS110與其他常見的調試工具進行對比，能夠幫助開發人員更好地理解它的優勢和局限，進而做出最合適的選擇。

　　1. 與XDS200的對比

　　XDS200是TI公司推出的另一款調試工具，主要面向中高端嵌入式開發。與XDS110相比，XDS200在性能和功能上有所提升。XDS200具有更高的調試帶寬，能夠支持更復雜的調試任務，并提供更多高級功能，如Trace調試和更大的數據傳輸速率。此外，XDS200還能夠在高速多核處理器上提供穩定的調試支持，適合一些需要精密調試的項目。

　　不過，XDS200的價格相對較高，因此它更適用于大型項目或要求極高調試性能的開發環境，而對于預算有限的小型團隊或個人開發者，XDS110依然是一個非常不錯的選擇?？偟膩碚f，XDS200在性能上優于XDS110，但XDS110更適合一般應用場景，且價格更具競爭力。

　　2. 與XDS560的對比

　　XDS560是TI公司推出的高端調試工具，專為高性能、復雜系統的調試而設計。與XDS110相比，XDS560不僅在速度和帶寬上有了顯著提升，還支持更多高級調試功能，如多核系統的并行調試、高速Trace功能等。XDS560非常適合需要高精度調試的大型嵌入式系統，如高端汽車電子、衛星通信系統等。

　　然而，XDS560的價格遠高于XDS110，且其復雜的功能可能對初學者或小型項目開發者造成一定的使用難度。因此，XDS560更適合于專業的開發團隊，特別是需要在高速、大規模系統中進行精細調試的項目。對于普通開發者來說，XDS110已經足夠應對大部分應用，具有更好的性價比。

　　3. 與J-Link的對比

　　J-Link是SEGGER公司推出的一個廣受歡迎的調試器，支持廣泛的ARM Cortex系列處理器，尤其適用于Cortex-M系列。J-Link與XDS110的最大不同之處在于其高度集成的調試功能和支持的廣泛平臺。J-Link提供了多種調試協議支持，包括JTAG、SWD、SWO等，且在調試速度和Trace功能上表現較為優秀。

　　J-Link的一個顯著特點是其良好的跨平臺支持，能夠與多種IDE（如Keil、Eclipse等）無縫對接，這使得其在全球范圍內得到了廣泛應用。與XDS110相比，J-Link的價格略高，但在調試精度和可用功能方面有著更多的優勢，特別適用于開發高性能ARM處理器的項目。

　　盡管J-Link在調試功能上有所優勢，但在TI專用平臺上，XDS110可能提供更好的兼容性和集成體驗，尤其是在與TI的Code Composer Studio配合使用時，XDS110能夠更好地發揮其優勢。

　　4. 與ST-Link的對比

　　ST-Link是STMicroelectronics推出的一款調試工具，廣泛應用于ST的STM32系列微控制器。與XDS110相比，ST-Link更為專注于ST的產品，在調試ST的MCU時非常高效。ST-Link支持SWD調試接口，提供了與STM32的良好兼容性，并且具有非?？焖俚木幊趟俣群涂煽康恼{(diào)試性能。

　　然而，XDS110的兼容性遠超ST-Link，除了支持TI的多種處理器外，還能與一些其他主流嵌入式平臺兼容。因此，如果開發人員使用的是TI處理器，XDS110顯然是更好的選擇。而對于ST的產品，ST-Link提供了相對更好的性價比和更簡單的操作。

　　5. 與其他低成本調試工具的對比

　　市面上還有一些其他低成本的調試工具，如Olimex的ARM-USB-TINY-H和Segger的J-Link EDU。與這些工具相比，XDS110在穩定性、兼容性和功能上往往表現得更為突出。雖然這些低成本工具適用于一些基礎的調試任務，但它們的調試速度、功能和可靠性通常無法與XDS110相提并論，特別是在處理復雜的嵌入式系統時。

　　因此，對于大多數中低端開發項目，XDS110提供了一個合理的性能和價格平衡，是性價比非常高的選擇。

　　八、XDS110的優勢與局限

　　1. XDS110的優勢

　　XDS110調試器憑借其出色的性能和便捷的使用體驗，成為嵌入式系統開發中的重要工具。以下是XDS110的一些主要優勢：

　　高性價比：與其他調試器相比，XDS110的價格較為親民，特別適合預算有限的開發團隊或者個人開發者。它提供了豐富的功能和穩定的性能，能夠滿足大多數開發需求，是一款高性價比的調試工具。

　　廣泛的兼容性：XDS110支持TI廣泛的微控制器和處理器系列，包括但不限于C2000系列、MSP430系列、ARM Cortex-M系列等。它的兼容性使其成為開發TI產品的理想選擇，尤其是在快速開發和高效調試時具有明顯優勢。

　　易于集成：XDS110通過標準的JTAG和SWD接口，能夠輕松與各種開發環境集成，支持如Code Composer Studio、Eclipse、IAR Embedded Workbench等IDE平臺。這使得開發者可以快速上手并開始調試工作，無需復雜的配置和調整。

　　穩定的調試性能：XDS110提供了高穩定性的調試性能，尤其在調試復雜系統時，能夠確保數據的完整性和準確性。在進行嵌入式開發時，開發人員不必擔心調試器的性能波動或數據傳輸錯誤，提供了可靠的調試支持。

　　USB接口的便捷性：XDS110使用USB接口進行連接，不僅可以實現高速的數據傳輸，還便于攜帶和操作。開發人員無需額外的電源或復雜的連接，輕松接入計算機進行調試，增強了調試過程的便捷性。

　　2. XDS110的局限性

　　盡管XDS110具有諸多優點，但它在某些方面也存在一定的局限性：

　　調試速度相對較低：與高端調試器（如XDS200或XDS560）相比，XDS110在處理高速調試和大規模系統時的性能略顯不足。對于要求極高性能調試的高端嵌入式系統，XDS110可能不夠滿足需求。

　　有限的調試接口：雖然XDS110支持JTAG和SWD接口，但它缺少其他一些高級調試接口，如高級的Trace功能。這使得它在某些對調試精度和速度有更高要求的應用中可能不適用。

　　不支持所有TI產品：雖然XDS110支持TI眾多微控制器和處理器，但并不是所有TI產品都能完全兼容，特別是一些較老或特殊型號的設備。這一點對于開發特定產品的團隊來說可能是一個限制。

　　傳輸距離受限：由于XDS110主要通過USB連接計算機，傳輸距離通常受到USB接口的限制，無法像一些專用調試器那樣提供遠距離調試的功能。這對于一些需要長距離調試的應用場景可能會有所限制。

　　九、XDS110的典型應用案例

　　在嵌入式開發中，XDS110已經被廣泛應用于各個領域。以下是一些典型的應用案例：

　　1. 工業自動化

　　在工業自動化領域，許多設備需要高效、可靠的嵌入式系統進行控制和監測。XDS110為開發人員提供了一個快速調試的平臺，能夠調試和編程各種TI的工業控制微控制器。例如，C2000系列的MCU廣泛應用于電機控制和功率轉換系統。XDS110通過支持JTAG和SWD調試接口，能夠幫助開發人員進行實時監控和調試，確保系統穩定運行。

　　2. 物聯網（IoT）

　　物聯網設備通常采用低功耗、高集成度的微控制器，這些設備需要嵌入式系統進行數據處理和通信。XDS110調試器可以幫助開發人員優化代碼，排查潛在問題，確保物聯網設備在復雜環境中的穩定性和高效性。對于MSP430系列微控制器，XDS110通過其低功耗調試功能，能夠滿足物聯網設備在開發過程中的調試需求。

　　3. 汽車電子

　　汽車電子控制系統通常需要處理大量的傳感器數據，并進行實時決策。XDS110在汽車電子應用中的作用也非常重要，尤其是在開發基于TI的處理器（如TMS320系列）時。XDS110調試器支持復雜的調試任務，如實時數據監控、斷點設置等，有助于開發人員優化算法、減少系統故障，并確保最終產品的安全性和穩定性。

　　4. 教育和研究

　　XDS110調試器在教育和科研領域的應用也非常廣泛。由于其操作簡便、價格合理，它成為了許多高校和研究機構教學的主要工具。通過XDS110，學生和研究人員能夠?qū)W習到嵌入式系統的調試技巧，進行實時調試和性能分析，幫助他們更好地理解嵌入式系統的設計和優化。

　　5. 消費電子

　　消費電子產品中，嵌入式系統的應用越來越普遍，從智能家居設備到便攜式電子產品，XDS110都能夠提供有效的調試支持。在這類應用中，XDS110能夠幫助開發人員快速找到并解決軟件缺陷，優化電池壽命和功耗，從而提升產品的市場競爭力。

　　十、如何選擇適合的調試工具

　　在選擇調試工具時，開發人員需要根據具體項目的需求、預算以及設備的要求做出合適的選擇。以下是一些選購調試器時需要考慮的因素：

　　目標設備的兼容性：首先要確保調試工具支持目標設備的調試接口和協議。例如，如果使用TI的ARM Cortex-M系列微控制器，則需要選擇支持JTAG或SWD接口的調試器。

　　調試性能要求：對于大規模、復雜的嵌入式系統，可能需要更高性能的調試工具，諸如XDS200或XDS560等高端調試器可以提供更快的數據傳輸速度和更精準的調試功能。

　　預算和性價比：如果項目預算有限，XDS110作為一款性價比高的調試工具，可以提供穩定的性能和廣泛的兼容性，適合大多數中低端開發需求。

　　開發環境支持：選擇調試工具時，還需要考慮它是否支持常用的開發環境，如Code Composer Studio、IAR Embedded Workbench等。良好的集成支持可以大大提高開發效率。

　　十一、XDS110的未來發展趨勢

　　隨著嵌入式系統技術的不斷發展，調試工具也在不斷迭代和更新。XDS110作為一款主流的調試器，未來可能會隨著TI微控制器和處理器的發展而得到進一步的優化和升級。以下是一些可能的發展趨勢：

　　更高的調試帶寬和速度：隨著微控制器和處理器的性能不斷提升，調試工具也需要提供更高的調試帶寬和速度，以應對更復雜的調試任務。XDS110未來可能會增加更多的高帶寬傳輸通道，從而提升調試速度和精度。

　　更多的接口支持：除了JTAG和SWD接口外，未來的XDS110可能會支持更多的調試接口，如高端的Trace和仿真接口。這將使XDS110能夠應對更廣泛的應用場景，滿足更高端的調試需求。

　　與更多IDE和工具的集成：未來的XDS110可能會提供更廣泛的IDE支持，尤其是在跨平臺開發和云開發環境中的集成。這將使得開發者能夠在不同的開發環境中無縫切換，提高開發效率。

　　更強的嵌入式系統診斷功能：未來的XDS110可能會加入更多智能診斷功能，如自動故障檢測、實時性能分析等。這將幫助開發人員在復雜系統中快速發現問題，并提供更加高效的調試體驗。

　　隨著嵌入式開發需求的不斷變化，XDS110作為調試工具也將不斷進行創新和升級，力求在保證高性價比的同時，滿足更高要求的開發需求。

　　十二、總結

　　XDS110調試器是一個功能強大、性價比高的調試工具，特別適合TI微控制器和處理器的開發。它提供了JTAG和SWD等多種調試接口，支持各種開發環境，并能高效地進行嵌入式系統的調試和編程。無論是在工業自動化、物聯網、汽車電子，還是教育研究領域，XDS110都發揮著重要作用。盡管它存在一些局限性，如相對較低的調試速度和有限的接口支持，但對于大多數中低端應用，它依然是一個非?？煽康倪x擇。開發人員在選擇調試工具時，應根據具體需求綜合考慮，XDS110無疑是一個值得推薦的優秀調試器。
