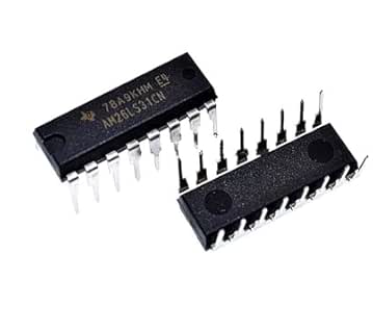

AM26LS31 是一款常用的線路驅動器芯片，廣泛應用于各種電子電路中，尤其是在數據傳輸和通信系統中。它屬于德州儀器（Texas Instruments, TI）公司生產的標準邏輯系列，具有多種應用，包括高速數據傳輸、總線驅動、信號放大等。下面將詳細介紹AM26LS31的基礎知識，包括其工作原理、特性、應用及其他相關內容。

　　AM26LS31概述

　　AM26LS31是一款高速電壓驅動器，采用了較為先進的差分信號傳輸方式。在數據通信中，尤其是長距離信號傳輸時，差分信號傳輸具有較低的噪聲干擾，并且能夠在高頻率下保持穩定的信號質量。AM26LS31廣泛用于RS-422和RS-485通信標準中，支持多點通信，可以有效驅動長距離的電纜傳輸。

　　AM26LS31的基本功能

　　AM26LS31的主要功能是將邏輯電平信號轉化為差分信號，并通過雙線差分方式進行傳輸。該芯片包含多個通道，可以驅動多個信號線，從而實現多通道數據的并行傳輸。此外，它支持高達25Mbps的傳輸速度，適用于高速數據通信。

　　工作原理

　　AM26LS31采用差分信號傳輸技術。差分信號是一種通過兩根導線傳輸信息的方式，這兩根導線分別傳遞正向和反向信號。這樣，即便外界有電磁干擾，差分信號依然能夠保持較高的抗干擾性，因?yàn)閮筛鶎?dǎo)線所受到的干擾是相同的，從而通過差分方式抵消掉外界噪聲的影響。

　　AM26LS31的輸入端是接收來自邏輯電路的標準電平信號，輸出端則是相應的差分信號。它能夠?qū)⒏摺⒌碗娖剑ɡ鏣TL電平）轉化為適合長距離傳輸?shù)牟罘中盘枺ɡ鏡S-422/RS-485信號）。在輸出端，AM26LS31的信號可以驅動較長的電纜，且對信號衰減具有較強的抗性。

　　AM26LS31的技術特性

　　工作電壓：AM26LS31的工作電壓范圍通常在4.75V到5.25V之間，適配不同電壓要求的電路系統。

　　輸入輸出電壓：輸入電壓為TTL兼容，輸出電壓為差分信號。

　　輸出驅動能力：AM26LS31能夠提供較強的驅動能力，支持較長距離的傳輸，通常支持最大25Mbps的傳輸速率。

　　抗干擾性：由于其差分信號的特性，AM26LS31具有極強的抗電磁干擾能力，適用于惡劣的電磁環境中。

　　多通道支持：AM26LS31通常具備多個獨立的輸出通道，能夠?qū)崿F(xiàn)多通道數據傳輸。

　　AM26LS31的工作模式

　　AM26LS31主要有兩種工作模式：

　　差分驅動模式：在這種模式下，芯片的輸出端將會輸出差分信號，該信號具有較高的抗干擾能力，可以適應長距離傳輸需求。

　　單端驅動模式：此時，芯片能夠驅動單端信號，適用于某些不要求差分傳輸?shù)膱龊稀?/span>

　　AM26LS31的應用領域

　　數據通信：AM26LS31廣泛應用于各種數據通信系統中，尤其是在需要長距離信號傳輸?shù)膱龊?。它可以用于RS-422、RS-485、Modbus等通信協議中，尤其適合多點數據傳輸。

　　工業控制：在工業控制系統中，AM26LS31常用于傳感器數據采集、設備控制以及與其他系統的信號傳輸。

　　汽車電子：由于其高抗干擾能力，AM26LS31也廣泛應用于汽車電子系統中，尤其是在傳感器和執行器之間的數據傳輸。

　　計算機網絡：AM26LS31能夠支持高速數據傳輸，因此在計算機網絡中也有一定的應用，尤其是在串行通信和設備之間的通信。

　　嵌入式系統：在嵌入式系統中，AM26LS31常用于處理高速數據流并將其轉化為合適的傳輸信號，保證信號能夠在復雜的環境中穩定傳輸。

　　AM26LS31的優勢

　　高速傳輸：AM26LS31支持高達25Mbps的傳輸速率，能夠滿足高速數據傳輸?shù)男枨蟆?/span>

　　強大的抗干擾能力：差分信號傳輸使得AM26LS31在傳輸過程中能夠有效抵消噪聲和干擾，保證了數據傳輸?shù)姆€(wěn)定性。

　　長距離傳輸能力：AM26LS31具有較強的驅動能力，能夠支持長達幾十米甚至更遠距離的數據傳輸。

　　低功耗：AM26LS31設計上具備較低的功耗，非常適合電池供電或低功耗設備的應用。

　　AM26LS31的設計考量

　　設計AM26LS31時，考慮到了多種電氣特性，尤其是輸入和輸出端的電氣兼容性。AM26LS31能夠兼容TTL和CMOS輸入電平，且其輸出端能夠適配RS-422、RS-485的標準。因此，設計時需要注意確保輸入端的信號幅度與所用電源電壓兼容，同時輸出端的差分信號需要滿足相應的電壓要求，以確保信號的準確傳輸。

　　此外，AM26LS31內部通常包括保護電路，如過流保護、短路保護等，能夠在外部電路出現異常時提供基本的保護功能，保證芯片在復雜工作環境下的穩定性。

　　AM26LS31的替代品和競爭產品

　　盡管AM26LS31在許多領域中具有廣泛的應用，但市場上也存在其他一些競爭產品。這些產品大多也基于差分信號傳輸技術，提供類似的功能。例如，SN75176、MAX1487等芯片也具有相似的功能和應用范圍。

　　在選擇AM26LS31的替代品時，需要考慮到芯片的傳輸速率、信號傳輸距離、抗干擾能力等因素。此外，不同品牌和型號的芯片在電氣特性和使用環境的適配性方面可能存在差異，因此需要根據具體應用需求進行選擇。

　　AM26LS31的使用注意事項

　　盡管AM26LS31具有諸多優點，但在實際應用過程中，仍需注意以下幾個關鍵因素，以確保其最佳性能：

　　電源電壓的穩定性

　　AM26LS31工作電壓的范圍通常為4.75V至5.25V，盡管它具有較寬的電壓適應范圍，但電源電壓的穩定性對其性能至關重要。如果電源電壓波動過大，可能導致芯片輸出信號的不穩定，進而影響整個系統的可靠性。因此，在設計電路時，應確保提供穩定、干凈的電源電壓，以保證AM26LS31的正常運行。

　　信號傳輸線的選擇

　　AM26LS31的優勢之一是其差分信號傳輸能力，但要充分發揮其優勢，必須正確選擇傳輸線。在長距離傳輸中，應使用具有較低電阻和電感的雙絞線，這樣可以減少信號的衰減和干擾。在實際布線時，盡量避免將信號線與強電流線或其他高噪聲源并行布置，這樣可以進一步減少噪聲對信號的影響。

　　信號反射與終端匹配

　　在高速信號傳輸中，信號反射可能成為一種重要的問題。為了避免信號反射對信號質量的影響，必須合理設計終端匹配電路。特別是在長距離傳輸中，應使用適當?shù)慕K端電阻，通常使用與傳輸線阻抗相匹配的電阻值，以實現信號的平穩傳輸，減少反射現象。

　　PCB布局與布線

　　AM26LS31在電路板上的布局和布線設計需要特別注意。對于高速信號傳輸，合理的PCB設計能夠有效減少電磁干擾（EMI）和信號的串?dāng)_。在布線時，應盡量減少信號路徑的長度，避免多層信號線交叉，并保持信號線的良好接地。還應考慮到電源的布線，以避免電源噪聲對信號傳輸產生負面影響。

　　工作環境與散熱設計

　　AM26LS31是一款高速邏輯芯片，因此在工作時會產生一定的熱量。在高頻率、大電流負載或密集的電路板中，過熱可能影響其性能。因此，必須合理設計散熱系統，確保芯片溫度處于合理范圍內?？墒褂蒙崞釋?dǎo)膜等方式進行散熱，同時需要留意芯片周圍的溫度變化，避免因溫度過高而引起的性能下降。

　　AM26LS31的常見故障與排除

　　在實際應用中，AM26LS31有時可能會遇到一些故障問題，了解常見故障和排除方法可以幫助快速定位問題并進行修復。以下是一些常見的故障及其排除方法：

　　信號衰減或失真

　　當AM26LS31輸出信號出現衰減或失真時，通常是由于信號傳輸路徑中的阻抗不匹配或電源電壓波動引起的。此時，可以檢查傳輸線的連接是否牢固，是否存在電氣干擾源，或者電源電壓是否穩定。通過調整終端電阻或改善電源質量，有時可以有效緩解這一問題。

　　輸出信號無響應

　　如果AM26LS31的輸出端完全沒有信號，可能是由于輸入端的信號不正確或芯片本身出現故障。首先檢查輸入端信號的電平是否符合AM26LS31的要求，確保輸入端信號強度和波形正常。如果輸入信號正常，但輸出依然無反應，可能是芯片損壞，此時需要更換芯片進行測試。

　　噪聲干擾過大

　　在一些應用中，AM26LS31可能會受到電磁干擾，導致輸出信號噪聲增大。如果出現這種情況，可以嘗試改善PCB的布局，增加信號線的隔離和屏蔽，或者加裝濾波器以降低外界噪聲的影響。此外，確保信號線與電源線之間的距離較遠，可以減少電源噪聲對信號的干擾。

　　過熱問題

　　如果AM26LS31出現過熱現象，可能是由于過載或散熱設計不足引起的。解決這一問題可以從增加散熱器、使用更高效的散熱方式或優化電源管理等方面著手。如果芯片長時間處于高溫狀態，可能會導致芯片性能下降，甚至發生損壞，因此及時發現并處理過熱問題至關重要。

　　AM26LS31與其他傳輸驅動芯片的比較

　　AM26LS31雖然在很多應用中非常有優勢，但市場上也有許多競爭產品，這些產品各有特點，適用于不同的應用場景。以下是AM26LS31與一些常見差分信號驅動芯片的比較：

　　與SN75176的比較

　　SN75176是一款與AM26LS31類似的差分驅動器芯片，主要應用于RS-485和RS-422協議中。與AM26LS31相比，SN75176的工作電壓范圍較窄，且傳輸速度略低，但在功耗和抗干擾能力上也表現不俗。在一些低速或功耗要求較高的應用中，SN75176可能更具優勢。

　　與MAX1487的比較

　　MAX1487是一款集成了RS-485功能的差分驅動芯片，具有較高的集成度和較低的功耗。相比之下，AM26LS31的驅動能力更強，適合更長距離的傳輸，但功耗也相對較高。如果需要長距離、高速數據傳輸，AM26LS31可能是更好的選擇；而對于一些低速、低功耗的應用，MAX1487可能更為適合。

　　與ADM2483的比較

　　ADM2483是一款集成了更高安全性和抗干擾能力的差分驅動芯片，適用于工業控制和汽車電子等場景。與AM26LS31相比，ADM2483的抗噪能力更強，適用于惡劣環境中的應用。而AM26LS31則更加注重高速傳輸和較低的功耗，適合需要高帶寬傳輸?shù)膽?yīng)用場合。

　　AM26LS31的未來發展方向

　　隨著電子技術和通信技術的不斷發展，AM26LS31這類差分信號驅動芯片仍然在高速數據傳輸和長距離通信領域中占據重要地位。然而，市場對更高傳輸速率、更低功耗和更強抗干擾能力的需求不斷增加，AM26LS31的后續發展將朝著以下幾個方向演進：

　　更高的傳輸速度

　　隨著工業自動化、物聯網以及5G通信等新興技術的發展，數據傳輸速度需求愈加迫切。AM26LS31作為一種較早的差分信號驅動芯片，其最大傳輸速率雖然已能滿足大部分應用需求，但對于某些高帶寬需求的場景可能存在瓶頸。未來的AM26LS31可能會朝著更高傳輸速度的方向發展，支持更廣泛的高速數據通信標準。例如，向支持10Mbps以上的傳輸速率進化，以適應更復雜的通信環境和高數據吞吐量的需求。

　　更低的功耗

　　在現代電子設備中，尤其是便攜式和嵌入式設備中，功耗一直是一個關鍵問題。盡管AM26LS31已經具備較低功耗特性，但隨著設備小型化和集成度的提高，對功耗的要求會越來越嚴格。因此，未來版本的AM26LS31可能會采用更先進的工藝技術，降低功耗，同時保持其穩定的傳輸性能。例如，采用低功耗休眠模式或動態電源管理技術，以減少空閑時的功耗。

　　更強的抗干擾能力

　　在一些特殊環境下，尤其是工業自動化系統中，電磁干擾（EMI）和信號衰減常常成為傳輸穩定性的障礙。為了應對這些挑戰，未來的AM26LS31可能會進一步增強抗干擾能力，采用更先進的電磁兼容（EMC）設計，減少外部噪聲對信號傳輸?shù)挠绊?。通過優化內部電路設計，提升噪聲抑制能力，增強在惡劣環境下的工作穩定性。

　　多功能集成化

　　未來的AM26LS31可能會向多功能集成化方向發展，提供更多附加功能。例如，集成更多通信協議支持、錯誤檢測與修正功能、甚至更高級的數據加密功能。這種集成化不僅能夠減小系統體積，還能夠提高系統的整體性能和可靠性，減少外部電路的復雜度。通過將多個功能模塊集成在同一芯片上，可以更好地滿足現代電子產品對高性能、低成本、高集成度的需求。

　　更高的工作溫度范圍

　　現代工業設備和汽車電子系統等應用場景對芯片的工作溫度要求越來越高。AM26LS31的工作溫度范圍一般在-40°C到85°C之間，但在一些特殊應用環境中，可能需要更寬的溫度適應范圍。未來版本的AM26LS31或許會推出支持更廣泛溫度范圍的芯片，滿足極端環境下的需求。例如，改進熱設計，以適應-55°C至125°C的高溫環境，適用于軍事、航空航天和工業控制等領域。

　　AM26LS31的實際應用案例

　　為了更好地理解AM26LS31的實際應用，下面將列舉一些典型的應用案例，這些案例展示了該芯片在不同領域中的重要作用。

　　工業自動化系統

　　在工業自動化系統中，AM26LS31常用于RS-485通信總線中。RS-485是工業通信中廣泛使用的標準，適用于長距離、高速、抗干擾的多點通信網絡。AM26LS31通過其強大的差分信號傳輸能力，確保信號在長距離和噪聲環境下仍然保持高質量。尤其在PLC（可編程邏輯控制器）與現場設備之間的通信中，AM26LS31是實現穩定數據傳輸?shù)暮诵脑?/span>

　　汽車電子系統

　　在汽車電子系統中，AM26LS31被用于多種通信協議中，尤其是在車載CAN總線和RS-485通信網絡中。由于汽車環境中有大量的電磁干擾，AM26LS31出色的抗干擾能力使其能夠在這一領域發揮關鍵作用。例如，車載診斷系統、車內傳感器網絡、以及車載娛樂系統等，都依賴于AM26LS31來實現可靠的數據通信。

　　智能建筑系統

　　在智能建筑中，AM26LS31也被廣泛應用于樓宇自動化控制系統中，尤其是在建筑管理系統（BMS）和傳感器網絡中。AM26LS31支持長距離的傳輸，能夠有效保證樓宇各個設備之間的穩定通信，確保建筑內的供暖、照明、安全等系統的協調運作。通過差分信號的傳輸，AM26LS31能夠有效地減少噪聲干擾，保證系統的可靠性和響應速度。

　　農業自動化與環境監測

　　在農業自動化和環境監測領域，AM26LS31也得到了應用，尤其是在數據采集和傳感器網絡中。農業環境中往往存在較大的電磁干擾，因此，AM26LS31的抗干擾能力是實現高效通信的關鍵。例如，AM26LS31可用于連接溫濕度傳感器、土壤濕度傳感器以及其他環境監測設備，實時傳輸數據到中央控制系統，以便進行智能分析和決策。

　　智能電表系統

　　智能電表系統需要在長距離和復雜環境中進行穩定的通信。AM26LS31可以有效地支持智能電表和集中器之間的數據傳輸。由于電表的安裝通常會面臨較大的電磁干擾和遠程通信的需求，AM26LS31能夠提供高質量的差分信號傳輸，從而確保電表數據的準確傳輸和系統的穩定運行。

　　總結

　　AM26LS31作為一款高性能差分信號驅動芯片，憑借其高速、抗干擾和低功耗的特點，已經在許多領域中得到了廣泛應用。無論是在工業自動化、汽車電子還是智能建筑等領域，AM26LS31都發揮著重要的作用。隨著技術的不斷進步，AM26LS31的傳輸速率、功耗控制、抗干擾能力等方面都將得到進一步提升，從而適應未來更加復雜和苛刻的應用需求。在選擇AM26LS31或其他差分信號驅動芯片時，工程師應根據具體應用場景的需求，結合芯片的性能特點，做出最佳的選型和設計決策。
