ADS1271 是一款高精度的 24 位 Σ-Δ 模數轉換器（ADC），它被廣泛應用于需要高分辨率、高采樣率的測量和控制系統中。由于其精度高、噪聲低、功耗低，ADS1271 在工業、醫療、自動化以及科學研究領域得到了廣泛的應用。本文將詳細介紹 ADS1271 的基礎知識，涵蓋其功能、工作原理、特性、應用等方面內容，詳細解析其在各類實際應用中的表現。

　　1. ADS1271 的基本概述

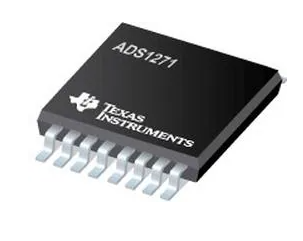

　　ADS1271 是 Texas Instruments（TI）公司生產的一款 24 位 Σ-Δ 模數轉換器（ADC）。它采用了 Δ-Σ 轉換架構，能夠將模擬信號轉換為數字信號。該器件主要用于需要高精度模擬信號采集的場合，能夠提供最高 31.25 SPS（samples per second）到 32 kSPS（千次采樣/秒）的采樣率。

　　2. ADS1271 的主要特性

　　ADS1271 具備多個顯著特性，這些特性使其在許多高精度測量領域中占據重要地位。以下是該設備的關鍵特點：

　　24 位分辨率：提供極高的精度，使得用戶能夠采集到非常微小的信號變化，適用于高精度測量和低噪聲要求的應用。

　　低功耗設計：該 ADC 的功耗較低，適用于便攜設備和長期運行的應用場合。

　　高速數據轉換：支持最大 32 kSPS 的采樣速率，能夠快速采集信號。

　　內置增益放大器：具有可編程增益放大器（PGA），可根據輸入信號的不同進行增益設置，提供更多靈活性。

　　內置時鐘源：內置時鐘源減少了對外部時鐘的依賴，簡化了電路設計。

　　差分輸入：支持差分輸入模式，有助于提高抗噪聲能力，適用于環境噪聲較大的場合。

　　3. 工作原理

　　ADS1271 使用的是 Δ-Σ（Sigma-Delta）調制原理，這是一種通過連續對信號進行采樣并處理的方式來達到高分辨率轉換的技術。具體來說，Δ-Σ 模數轉換器會將輸入信號的變化映射到數字信號，并通過數字濾波器進行濾波，從而去除多余的噪聲成分。由于采用了 Sigma-Delta 調制，ADS1271 能夠有效地抑制量化噪聲，從而提升其精度。

　　在具體操作中，ADS1271 首先對輸入的模擬信號進行過采樣，然后通過數字濾波器進行處理，從而得到一個高精度的數字輸出。該過程的特點是通過采樣頻率和內部增益設置來平衡采樣速率和分辨率，確保輸出信號符合設計需求。

　　4. 輸入信號與增益設置

　　ADS1271 支持差分輸入模式，意味著用戶可以使用兩個輸入端進行信號采集。對于差分信號，ADS1271 能夠有效地抑制常見的共模噪聲，提高測量的精度和穩定性。

　　增益設置方面，ADS1271 內置了可編程增益放大器（PGA），用戶可以根據實際的輸入信號強度選擇不同的增益值。增益的設置可以有效地提高弱信號的測量精度，但需要平衡信號的強度和動態范圍，避免過載或失真。

　　5. 精度與分辨率

　　ADS1271 提供了最高 24 位的分辨率，這意味著它能夠捕捉到每個輸入信號的極小變化。24 位分辨率對應的理論最小分辨率是 1/16,777,216，即每個輸入信號的增量可以精確到約 0.00000006（6 個零），這是非常高的精度。

　　高分辨率的核心優勢在于能夠測量非常微弱的信號變化，適用于例如生物信號監測、傳感器信號處理等應用。

　　6. 精度與噪聲

　　由于 Δ-Σ 轉換的工作原理，ADS1271 具有非常低的噪聲水平。其噪聲主要由量化噪聲和輸入噪聲組成，但由于 Δ-Σ 轉換技術的噪聲抑制特性，ADS1271 能夠提供比傳統的 ADC 更低的噪聲水平。

　　7. 數據接口與通信協議

　　ADS1271 采用 SPI（Serial Peripheral Interface）數據接口進行通信。SPI 是一種高速的串行通信協議，常用于嵌入式系統中與外部設備進行數據交換。ADS1271 提供了三線 SPI 接口，用戶可以通過標準的 SPI 控制器與其通信，讀取轉換后的數字數據。

　　此外，SPI 接口的工作模式具有較高的靈活性，能夠滿足不同通信速率和系統需求，且該協議廣泛支持多種微控制器和處理器。

　　8. 功耗與工作模式

　　ADS1271 具有多種工作模式，可以根據應用需求選擇不同的功耗模式。設備在待機模式下消耗的功耗極低，而在正常工作模式下，它的功耗也保持在較為合理的水平。功耗低使得它非常適合長時間運行的嵌入式系統或便攜設備。

　　9. 應用領域

　　由于其高分辨率、低噪聲、高精度等特點，ADS1271 在多個領域中有廣泛的應用，以下是一些典型的應用場景：

　　工業自動化：在工業自動化控制系統中，ADS1271 被廣泛用于測量傳感器信號，如溫度傳感器、壓力傳感器、流量傳感器等。

　　醫療設備：在醫學領域，ADS1271 用于精確的生物信號采集，如心電圖（ECG）和腦電圖（EEG）的信號處理。

　　音頻處理：在音頻設備中，ADS1271 可用于高精度音頻信號的采樣和數字化。

　　科學研究：對于需要高精度測量的科學研究領域，ADS1271 也成為許多實驗設備中信號采集的重要組成部分。

　　地震監測與環境監測：能夠捕捉微小變化的特性使得 ADS1271 在地震監測和其他環境監測應用中非常有價值。

　　10. ADS1271 在不同領域的實際應用

　　ADS1271 的高分辨率和靈活的配置使得它在多個領域中有廣泛的應用。以下將詳細探討該設備在各類具體應用中的使用場景，包括工業控制、醫療設備、音頻信號處理等。

　　工業控制與自動化系統

　　在工業控制和自動化系統中，精確的信號采集至關重要，尤其是在傳感器數據采集和控制回路的反饋系統中。ADS1271 作為高分辨率的模數轉換器，非常適用于工業過程控制中對溫度、壓力、流量和其他物理量的實時監測。

　　過程監測：許多工業系統依賴于溫度、壓力、濕度等傳感器的數據來優化過程控制。ADS1271 可以通過其高分辨率（24 位）精確地轉換傳感器輸出的模擬信號，并確保系統能夠檢測到極為微小的變化。這在需要細致控制的自動化系統中尤其重要，例如食品加工、化學反應、制造生產線等領域。

　　控制系統反饋：工業自動化中使用的伺服系統、運動控制系統通常需要實時反饋信號，以確保操作精度。ADS1271 的低延遲和高精度能夠提供及時且精確的反饋，確?？刂葡到y(tǒng)響應迅速，操作精準。

　　醫療設備

　　在醫療設備領域，精度和可靠性是設備設計中的重要考慮因素，特別是在需要采集生理信號（如心電圖、腦電圖、血壓等）的應用中。ADS1271 由于其低噪聲和高精度特性，常被用于醫療設備的信號處理。

　　生物電信號采集：例如，心電圖（ECG）和腦電圖（EEG）設備中，需要將人體的微弱生物電信號轉化為數字信號，供后續分析和處理。ADS1271 的高精度和低噪聲特性使其非常適合這一類應用，能夠提供清晰且準確的數字化信號，避免因噪聲干擾導致的錯誤診斷。

　　血糖監測儀：在一些連續血糖監測系統中，ADS1271 能夠提供穩定的模擬信號采集，幫助實時監控血糖水平。由于其高分辨率，能夠精確捕捉細微的血糖波動，為患者提供精確的健康數據。

　　音頻信號處理

　　音頻信號處理是一個對信號精度要求極高的領域，尤其在音響系統、數字錄音和聲學分析中，要求模數轉換器具備高精度、高速采樣和低失真能力。ADS1271 的特點使其成為音頻處理系統中的理想選擇。

　　高保真音頻采集：在高保真音頻錄制或播放系統中，ADC 的精度直接影響音質。ADS1271 提供 24 位的高分辨率，并能夠有效地采集到低頻和高頻音頻信號中的細節，從而使音頻錄制更加清晰和精確。

　　實時音頻處理：對于需要實時音頻分析和處理的應用，如聲學測量儀器和數字信號處理（DSP）系統，ADS1271 的高轉換速率和低延遲能力使其能夠實現高效且實時的信號處理。其寬動態范圍能夠處理各種強弱不等的音頻信號，避免信號失真和噪聲。

　　無線通信與傳感器網絡

　　無線通信和傳感器網絡的傳感器節點需要采集各種環境數據并通過無線信號發送。為了提高系統的可靠性和準確性，這些節點通常需要具備較高的信號采集精度。

　　環境監測傳感器：在無線環境監測傳感器中，ADS1271 可用于精確采集來自不同傳感器（如氣體、溫濕度、噪聲等）的模擬信號，并通過無線通信模塊將處理后的數字數據傳輸?shù)街行奶幚硐到y(tǒng)。由于 ADS1271 的高精度和低功耗特性，使其非常適合于需要長時間運行且對功耗敏感的無線傳感器網絡。

　　通信系統：在無線通信系統中，尤其是衛星通信、雷達系統和無線電頻率測試設備中，精確的信號采樣和分析是不可或缺的。ADS1271 可以提供高精度的信號采集，并確保通信系統能夠處理各種頻率和幅度的信號，避免信號損失和失真。

　　高精度測量與科研應用

　　科研領域中的許多實驗要求極高的測量精度，尤其是在物理學、材料科學、化學分析等學科中，常常需要高精度的數字化測量設備來采集實驗數據。

　　物理實驗：在某些物理實驗中，如量子物理學、精密測量等，ADS1271 提供的高分辨率和高精度數字化能力使其成為實驗數據采集的理想選擇。特別是在需要長時間穩定運行和高靈敏度的實驗中，ADS1271 能夠確保數據的準確性和可靠性。

　　化學分析儀器：在化學實驗和分析儀器中，ADS1271 的高精度能夠有效采集微弱的傳感器信號，幫助進行復雜的化學成分分析。其高動態范圍使得在濃度變化較大的環境中，仍能保證數據采集的準確性，廣泛應用于液相色譜（HPLC）、氣相色譜（GC）等儀器中。

　　11. ADS1271 的性能評估

　　為了更好地理解 ADS1271 的應用潛力和性能，以下將對其性能進行詳細評估，主要包括其信噪比、線性度、轉換速度以及動態范圍等幾個方面。

　　信噪比（SNR）

　　信噪比是衡量模數轉換器性能的一個重要指標，表示信號與噪聲之間的比值。對于 ADS1271，其典型的信噪比在高分辨率下表現優異，達到約 108 dB。這個數字意味著，信號中的有用信息和由噪聲引起的干擾之間的差距非常大，能夠確保高精度的信號采集和處理。在實際應用中，較高的信噪比能夠有效提升系統的穩定性，尤其在高精度測量系統中，信噪比高的設備更能夠抵抗外部環境的干擾，獲取更加準確的數據信號。

　　線性度（INL/DNL）

　　線性度是指 ADC 輸出值與輸入模擬信號之間的關系是否精確。理想情況下，ADC 的輸入信號與輸出數字信號之間應該是線性關系。對于 ADS1271，其非線性誤差（INL）通常在 ±0.2 LSB（最小有效位）以內，而差分非線性誤差（DNL）通常小于 ±0.5 LSB。這些數據表明，ADS1271 在大多數實際應用中能夠提供接近理想的線性響應，進一步增強了其高精度的表現。

　　動態范圍

　　動態范圍指的是 ADC 可以準確測量的信號強度范圍，通常以 dB 為單位。ADS1271 提供了非常寬的動態范圍，典型值大約為 120 dB。這樣的動態范圍使得它能夠處理從非常微弱到較強的信號，而不產生失真或過載。在實際應用中，動態范圍寬的 ADC 可以幫助系統在面對強弱信號變化時，仍能保持準確性，尤其適用于高精度測量和檢測任務。

　　轉換速率與延遲

　　ADS1271 的最大轉換速率為 32 kSPS，這意味著它能夠在每秒鐘進行 32,000 次模擬信號的數字轉換。在需要高采樣率的應用中，如音頻信號處理或實時數據采集，ADS1271 的高轉換速率使其成為理想選擇。此外，ADS1271 在轉換過程中具有較低的延遲，通常在 1 到 2 個采樣周期之間。這使得它能夠在動態變化的信號環境中，實時進行有效的采樣和處理。

　　12. ADS1271 的電源管理與工作模式

　　電源要求

　　ADS1271 的電源要求比較靈活，它支持 2.7V 到 5.25V 的工作電壓范圍。這種寬范圍的電源要求使得該器件適用于多種不同的電源環境，從低電壓系統到標準 5V 系統都能夠正常工作。此外，ADS1271 的工作電流較低，通常在 2.2 mA 左右，這意味著它適合應用于對功耗要求較為苛刻的設備中。

　　待機模式

　　為了進一步降低功耗，ADS1271 還提供了待機模式。在此模式下，除非進行采樣，否則設備會進入低功耗狀態。這使得它非常適合于需要長時間運行但對功耗有嚴格要求的應用，如便攜式設備或低功耗傳感器網絡系統。在待機模式下，設備的功耗通常降至 0.25 mA 左右，可以有效延長電池使用時間。

　　睡眠模式

　　除了待機模式，ADS1271 還支持睡眠模式。在睡眠模式下，除了內部時鐘和最基本的電路之外，大部分電路都會被關閉，以進一步降低功耗。雖然睡眠模式下設備的響應時間會變長，但其功耗可以降至幾乎為零，非常適用于不需要實時數據采集的場景。

　　13. ADS1271 的內部結構與功能模塊

　　內置增益放大器（PGA）

　　ADS1271 內置可編程增益放大器（PGA），支持 1x 到 64x 的增益設置。PGA 模塊的作用是對輸入信號進行增益調節，以適應不同的信號強度。當輸入信號較弱時，通過設置較高的增益，可以有效地放大信號，提高采樣的精度；而對于較強的信號，較低的增益能夠避免輸入信號過飽和。

　　此外，PGA 的增益控制是靈活的，用戶可以根據需求動態調整，以實現不同的應用要求。該模塊的設計使得 ADS1271 可以在多種不同的測量場景中提供優異的信號處理能力。

　　內置參考電壓源

　　參考電壓源是 ADC 性能的關鍵因素之一，ADS1271 提供了內部參考電壓源，能夠為模數轉換過程提供穩定的參考信號。內部參考電壓源的精度較高，能夠確保整個轉換過程的準確性。用戶也可以選擇外部參考電壓源，進一步增強系統的靈活性和適應性，尤其是在需要特定參考電壓的應用中。

　　數字濾波器與噪聲抑制

　　ADS1271 采用了 Δ-Σ 調制原理，內置數字濾波器可以對采樣的數據進行噪聲抑制。通過高階的數字濾波器，系統能夠有效地去除由于采樣過程引起的噪聲和誤差，提高最終數據的精度。數字濾波器的設計可以根據用戶的需求進行調整，以達到最優的噪聲抑制效果。

　　14. ADC 的選擇與優化

　　在實際應用中，選擇適合的模數轉換器是非常重要的，尤其是在高精度測量系統中。選擇 ADS1271 時，工程師需要綜合考慮多個因素，如分辨率、采樣率、噪聲、功耗等。根據不同的應用需求，可能需要對 ADS1271 進行一些優化配置，如選擇合適的增益值、設置合適的參考電壓等。

　　此外，在電路設計中，工程師還需要考慮輸入信號的類型（單端還是差分）、數據接口的帶寬要求，以及如何處理采集到的數據。這些因素都會影響到最終系統的性能，因此在設計階段需要進行詳細的規劃和測試。

　　15. 高級配置與調試技巧

　　為了確保 ADS1271 在各種應用中的最佳性能，用戶可以進行多種配置和調試，以優化其性能。以下是一些常見的配置技巧和調試方法。

　　增益和參考電壓配置

　　增益設置：選擇適當?shù)脑鲆嬖O置對于優化信號處理至關重要。在使用 ADS1271 時，選擇 1x 至 64x 的增益范圍時需要根據輸入信號的幅度進行調整。對于弱信號，應選擇較高的增益，以確保轉換器能夠捕捉到信號的細微變化；對于較強的信號，則應選擇較低的增益，避免信號過載。

　　參考電壓配置：參考電壓直接影響 ADC 的轉換精度。在使用 ADS1271 時，建議使用穩定且高精度的參考電壓源。為了進一步優化性能，用戶可以選擇外部參考電壓源，以提高系統的精度和穩定性，尤其是在對參考電壓要求極高的應用中。

　　噪聲抑制與濾波

　　由于環境噪聲可能對信號采集產生影響，ADS1271 提供了數字濾波功能，可以通過調節濾波器帶寬來有效抑制噪聲。根據應用場景，可以選擇適當?shù)臑V波器配置，平衡采樣率與噪聲抑制效果。對于噪聲較大的環境，增加濾波器帶寬可以有效提高信號質量。

　　溫度和電源干擾的影響

　　溫度變化和電源噪聲可能影響 ADC 的性能。在設計系統時，建議使用低噪聲電源，且盡量將 ADS1271 放置在溫度波動較小的區域。此外，使用適當?shù)臑V波電容和屏蔽技術能夠有效降低電源噪聲對系統性能的影響。

　　通過以上配置與調試，用戶可以最大限度地發揮 ADS1271 的性能，并確保其在不同應用中的穩定性和高精度。

　　16. 結論與未來展望

　　ADS1271 是一款極為強大的 24 位 Σ-Δ 模數轉換器，憑借其高分辨率、低噪聲、靈活的增益設置和廣泛的應用領域，成為許多高精度測量系統的首選。無論是在工業自動化、醫療設備、音頻信號處理，還是在科學研究領域，ADS1271 都能夠提供卓越的性能和穩定性。

　　隨著技術的不斷發展，未來的模數轉換器可能會集成更多先進的功能，如更高的采樣率、更低的功耗、更小的封裝以及更強的抗干擾能力。對于工程師和研發人員來說，掌握這些技術的發展趨勢并合理運用將是提升系統性能的關鍵。ADS1271 的出現不僅為高精度測量提供了一個可靠的解決方案，也推動了更多創新性應用的實現。
