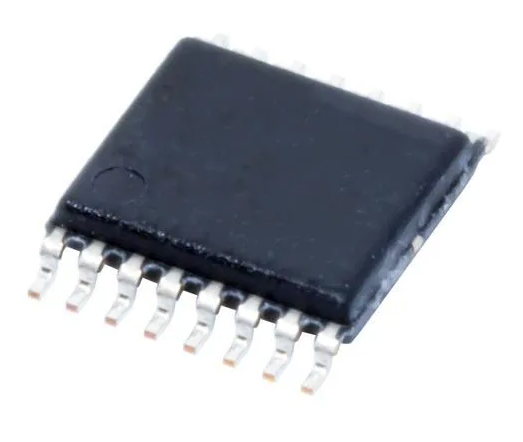

ADS1230概述

　　ADS1230是一款由德州儀器（Texas Instruments）生產的高精度、低功耗24位模數轉換器（ADC），專為精密測量應用而設計，特別是在需要高精度數據采集的電子秤、傳感器和儀器中得到了廣泛應用。它通過差分輸入方式與傳感器連接，能夠提供高達24位的分辨率和極低的噪聲，確保其測量數據的準確性和穩定性。

　　ADS1230的主要特性

　　高分辨率：ADS1230采用24位分辨率，使其能夠捕捉到非常微小的電壓變化，非常適用于需要高精度測量的應用。

　　低噪聲性能：內置低噪聲放大器，確保轉換過程中的數據不受干擾，能夠在環境噪聲較大的情況下提供可靠的測量。

　　低功耗設計：該ADC的功耗非常低，在待機模式下消耗的電流非常小，適合需要電池供電或低功耗設計的系統。

　　差分輸入：具有差分輸入和單端輸入模式，可以根據不同的應用需求靈活選擇接入方式，增強了系統的兼容性。

　　內置放大器：集成的可編程增益放大器（PGA）可以調節輸入信號的增益，從而適配不同的輸入信號強度，避免信號飽和或過低的情況。

　　ADS1230的工作原理

　　ADS1230作為24位模數轉換器，利用了先進的Sigma-Delta（Σ-Δ）轉換架構。這種架構通過先將模擬信號轉換成一個更高頻率的脈沖寬度調制信號（PWM），然后通過低通濾波器對PWM信號進行處理，從而得到精確的數字輸出。整個過程的關鍵是在保持低功耗的同時，能夠以極高的分辨率捕捉到微小的信號變化。

　　具體來說，ADS1230的工作原理包括以下幾個步驟：

　　輸入信號采樣：通過差分輸入引腳將外部傳感器的模擬信號送入ADC模塊。輸入信號會經過集成的差分放大器放大，以確保信號能夠在ADC的輸入范圍內。

　　Sigma-Delta調制：信號經過放大后，進入Sigma-Delta調制器，該調制器會將模擬信號轉換為脈沖寬度調制（PWM）信號。這一過程有助于減小信號的量化誤差，從而提高精度。

　　數字濾波：經過調制的信號會經過數字濾波器，通常為低通濾波器，用于去除高頻噪聲，獲得穩定的輸出。

　　輸出數字信號：經過濾波后的數字信號即為精確的24位數字值，通過SPI接口輸出到微控制器或其他數據處理單元。

　　ADS1230的應用領域

　　電子秤：由于其高精度和低噪聲的特性，ADS1230常用于電子秤中，尤其是在需要極高精度的實驗室或工業級稱重系統中。

　　傳感器數據采集：許多傳感器，如壓力傳感器、溫度傳感器和力傳感器，輸出的模擬信號需要通過高精度的ADC進行轉換，ADS1230的高分辨率和低噪聲使其成為理想的選擇。

　　醫療設備：在醫療設備中，精確的信號采集是至關重要的，ADS1230能夠提供極為準確的測量，廣泛應用于醫療儀器中。

　　自動化測試系統：在工業自動化測試系統中，精確的信號采集對于設備的性能測試至關重要，ADS1230在這些應用中可以提供準確的測量數據。

　　儀器儀表：許多需要高精度測量的科學儀器，如數字萬用表和示波器，也采用了類似ADS1230這樣的高精度ADC，以保證測量數據的準確性。

　　ADS1230的技術參數

　　分辨率：24位

　　輸入范圍：支持差分輸入和單端輸入

　　增益選項：可調增益放大器（PGA），增益可選1、2、4、8、16、32、64、128

　　轉換速率：可調采樣率，最大為80SPS（每秒80次轉換）

　　功耗：在工作模式下約為1.3mA，待機模式下為0.3μA

　　電源電壓：支持2.7V至5.5V的工作電壓范圍

　　輸出接口：采用SPI（Serial Peripheral Interface）數字接口

　　ADS1230的優點

　　高精度：24位分辨率確保了能夠捕捉微小的信號變化，適用于精密測量。

　　低功耗：相較于其他高精度ADC，ADS1230的功耗非常低，適合電池供電的便攜設備。

　　內置放大器：集成的可編程增益放大器（PGA）簡化了系統設計，避免了外部放大器的復雜連接。

　　靈活的輸入配置：支持差分輸入和單端輸入，可以根據應用需求選擇合適的輸入方式。

　　ADS1230的缺點

　　速度較慢：相較于一些高速ADC，ADS1230的采樣速率較低，最高為80SPS，因此不適合用于需要高速數據采集的應用。

　　成本較高：由于其高精度和集成度較高，ADS1230的成本相對較高，對于某些成本敏感型應用可能不是最佳選擇。

　　輸出接口限制：雖然支持SPI接口，但不支持I2C等更為常見的接口，這可能會在某些應用中造成不便。

　　ADS1230的開發與調試

　　在實際應用中，開發者需要進行精確的調試與優化，以確保ADS1230能夠在目標系統中正常工作。以下是一些開發時常見的步驟和注意事項：

　　電源設計：由于ADS1230對電源的噪聲非常敏感，設計時需要使用低噪聲電源，并確保電源電壓穩定在推薦范圍內。

　　信號接入：對于差分輸入信號，需要確保信號的幅度適合ADS1230的輸入范圍。如果信號過弱，可能需要使用外部放大器進行放大；如果信號過強，則需要通過調整增益來避免過載。

　　增益設置：選擇合適的增益值可以優化信號的動態范圍，確保在ADC的輸入范圍內進行轉換，從而提高測量精度。

　　時序控制：在使用SPI接口時，需要確保時序信號的正確性，避免數據傳輸錯誤。

　　ADS1230的系統設計與應用示例

　　在實際應用中，ADS1230常常用于一些需要高精度測量的系統設計中。在這些系統中，精確的模擬信號采集和處理至關重要。為了實現這一目標，系統設計人員通常會根據應用需求對ADS1230的特性進行合理配置。

　　1. ADS1230在電子秤中的應用

　　電子秤是一個典型的需要高精度模擬信號轉換的應用場景。為了能夠精確地測量物體的重量，電子秤通常需要依賴一個精密的傳感器（如應變式傳感器或壓電傳感器），這些傳感器將重量轉換為電信號。由于這些電信號通常非常微弱，因此需要使用高分辨率的模數轉換器（ADC）來精確地采樣和轉換信號。

　　在電子秤中，ADS1230提供的高精度24位分辨率和低噪聲特性非常適合這個應用。通過將應變式傳感器的信號連接到ADS1230的輸入端，電子秤能夠準確地將微小的壓力信號轉換為數字輸出。為了提高系統的精度，系統設計人員通常會設置合適的增益（PGA），使信號處于ADS1230的最佳工作范圍內，從而提高測量精度。

　　此外，由于電子秤通常要求低功耗運行，尤其是在電池供電的情況下，ADS1230的低功耗特性使其成為電子秤設計的理想選擇。即使在待機模式下，ADS1230也能保持極低的功耗，這對于延長電池使用壽命至關重要。

　　2. ADS1230在醫療儀器中的應用

　　在醫療儀器中，精確的傳感器數據采集對于患者健康監測和設備性能評估非常重要。例如，在血糖儀、心電圖（ECG）儀器以及各種生物醫學傳感器中，都需要通過ADC將傳感器輸出的模擬信號轉換為數字信號。

　　ADS1230由于其高精度和低噪聲的特性，成為了許多醫療設備的首選ADC。例如，在便攜式血糖儀中，傳感器輸出的電信號通常很微弱，且易受到環境噪聲的干擾。ADS1230能夠以極高的精度采樣這些信號，并通過SPI接口將數字?jǐn)?shù)據傳輸?shù)轿⒖刂破?，進行后續的數據處理和分析。

　　為了確保信號的準確性，ADS1230在醫療設備中的使用通常還會配合一些精密的前置放大器和低通濾波器。通過增益設置和濾波器配置，可以有效地減少噪聲的影響，并提高測量精度。

　　3. ADS1230在傳感器數據采集中的應用

　　除了電子秤和醫療儀器，ADS1230在其他各種傳感器數據采集系統中也有著廣泛的應用。例如，在工業自動化領域，ADS1230可以與壓力傳感器、溫度傳感器、位移傳感器等配合使用，實現精準的信號采集和處理。

　　傳感器通常會輸出非常微弱的模擬信號，因此高精度的ADC是系統設計中的關鍵部件。ADS1230能夠提供24位的分辨率，使得系統能夠捕捉到非常細微的信號變化，從而確保數據的準確性。在工業自動化中，使用ADS1230能夠顯著提高設備的精度和可靠性，特別是在環境因素變化較大的場合。

　　例如，在智能壓力監測系統中，傳感器將壓力變化轉化為電壓信號，ADS1230的24位分辨率能夠精確地捕捉到壓力變化的微小差異。這種精度對于需要精確控制的工業設備尤為重要，如液壓系統、自動化生產線等。

　　4. ADS1230在科學實驗和數據采集中的應用

　　在一些科學實驗和數據采集任務中，精確的數據采集和處理能力往往是研究人員的首要需求。ADS1230的高分辨率和低噪聲特性使其成為實驗室設備和科學儀器中不可或缺的組成部分。

　　例如，在一些化學分析設備中，ADS1230可用于采集由傳感器提供的微小信號，如離子濃度、電導率等數據。由于這些信號的幅度通常非常小，因此需要高分辨率的ADC來確保數據的準確性。此外，ADS1230提供的低噪聲性能可以有效減少環境干擾，確保實驗數據的可靠性。

　　在實驗室中，ADS1230還常常被用于數據采集系統中，與微控制器、PC或其他數據處理單元連接，通過SPI接口傳輸數據。這使得實驗人員能夠?qū)崟r(shí)獲取高精度的實驗數據，并進行進一步分析和處理。

　　ADS1230的挑戰與優化

　　盡管ADS1230具有許多優點，但在實際使用中也面臨著一些挑戰和局限性。為了確保系統的性能，設計人員需要針對以下幾個方面進行優化：

　　電源噪聲的抑制：ADS1230對電源噪聲非常敏感，因此系統設計時需要采取有效的電源濾波措施。使用低噪聲電源并對電源進行穩壓，可以有效減少電源波動對系統性能的影響。

　　信號完整性：由于ADS1230具有極高的分辨率，在信號傳輸過程中任何微小的噪聲或干擾都會對測量結果產生影響。因此，設計人員需要確保信號路徑盡可能短，并使用適當?shù)臑V波器來抑制噪聲。

　　增益設置的優化：為了確保信號能夠在ADS1230的最佳工作范圍內，增益設置非常重要。如果輸入信號過強，可能會導致ADC飽和；如果信號過弱，則可能無法充分利用24位分辨率。通過合理選擇增益設置，系統能夠獲得最佳的測量精度。

　　溫度補償：ADS1230的性能可能會受到溫度變化的影響，尤其是在高精度測量應用中。因此，設計人員可以通過溫度傳感器和軟件算法對數據進行溫度補償，以提高系統的穩定性。

　　ADS1230的未來發展與趨勢

　　隨著數字化與智能化技術的不斷發展，傳感器數據采集系統對精度、速度、功耗和系統集成度的要求越來越高。ADS1230作為一款高精度的模數轉換器，在許多領域中的廣泛應用表明它在未來仍有巨大的發展?jié)摿ΑＴ诖吮尘跋?，我們可以從以下幾個方面探討ADS1230及類似產品的未來發展趨勢。

　　1. 更高精度的模數轉換器需求

　　隨著科學技術的進步，許多行業對精確測量的需求不斷增加。例如，在醫學、航空航天、自動化生產等領域，對于信號采集系統的精度要求越來越高。當前，ADS1230提供的24位分辨率已經滿足了大多數應用的需求，但隨著技術的不斷進步，未來可能會出現更高分辨率的模數轉換器。這些轉換器將能夠在極微弱的信號下依然保持極高的準確性，從而滿足更加復雜和精準的測量任務。

　　例如，科學實驗中需要測量極為微弱的信號變化，如在量子物理、納米技術研究領域，可能會出現對28位或更高分辨率ADC的需求。隨著制程工藝的不斷改進，ADS1230及其類似產品有望逐步向更高精度發展。

　　2. 集成化與多功能化的趨勢

　　隨著電子設備向著集成化和多功能化的方向發展，單一功能的模塊逐漸被集成化設計所替代。ADS1230本身就是一款集成度較高的ADC，但在未來，我們可以預見到更高集成度的模數轉換器將會出現。例如，將低噪聲放大器、增益控制、噪聲濾波以及數字接口等功能集成在一個芯片內，從而進一步減少外部元件的數量，簡化系統設計，降低系統成本。

　　這類高集成度的設計不僅可以提高系統的可靠性，還能減少占用的空間和功耗，對于需要緊湊設計的便攜式設備、可穿戴設備等應用場景尤為重要。在這些設備中，降低體積和功耗的需求推動著ADC的集成化進程。

　　3. 更低功耗的需求

　　隨著便攜式設備和無線通信技術的普及，低功耗設計已經成為許多系統開發的關鍵需求。盡管ADS1230本身已經具備較低的功耗特性，但在一些超低功耗設備中，仍然需要進一步優化功耗。未來的ADC可能會采用更加先進的低功耗設計，以適應便攜式設備和物聯網應用的需求。

　　例如，在傳感器網絡、智能家居設備、智能穿戴設備等領域，長期運行的電池壽命是設計的關鍵。為了滿足這些需求，未來的高精度ADC可能會在工作模式中進一步降低功耗，在不影響測量精度的前提下優化能耗表現。

　　4. 高速采樣與實時數據處理的需求

　　隨著大數據和實時數據處理的需求不斷增加，ADC不僅需要具備高精度特性，還需要能夠支持高速采樣和實時數據傳輸。在一些實時控制和監測系統中，快速響應是至關重要的。例如，在工業自動化系統中，傳感器的信號需要快速、實時地進行采集并傳輸給控制單元，以便迅速作出反應。

　　為了滿足這一需求，未來的高精度ADC可能會配備更高的采樣速率和更強的數據處理能力。高精度ADC和高速數據傳輸?shù)慕Y(jié)合將推動諸如自動駕駛、實時健康監測、智能制造等領域的發展。

　　5. 智能化與自診斷功能的集成

　　未來的模數轉換器不僅僅是一個簡單的數據采集設備，它可能會具備更多的智能化功能。隨著人工智能和機器學習技術的興起，越來越多的設備開始具備自學習和自診斷的能力。對于ADS1230這樣的高精度ADC，未來可能會增加更多智能化特性，例如：

　　自校準功能：自動進行系統校準，以保持長期的精度穩定性。

　　自診斷功能：能夠?qū)崟r(shí)監測自身的工作狀態，并對故障進行預警。例如，ADC可能會檢測到由于電源波動或噪聲影響導致的測量偏差，并自動進行修正或報警。

　　這樣的功能將使得ADC在應用中更加智能化，不僅提高了系統的魯棒性，也減少了人工干預的需要，提高了系統的自動化水平。

　　6. 高可靠性與耐用性的提升

　　在某些應用場合，尤其是工業、軍事、航空航天等領域，對設備的可靠性和耐用性要求非常高。高精度ADC不僅要保證測量的準確性，還必須能夠在惡劣的環境中穩定工作。未來的ADC可能會在抗干擾能力、抗輻射能力、溫度穩定性等方面得到進一步提升。

　　例如，在極端溫度、強電磁干擾的環境下，ADS1230及類似的ADC產品可能會采用更加先進的封裝技術和材料，以增強其對外部環境的適應能力。

　　結論

　　ADS1230作為一款高精度的24位模數轉換器，憑借其低噪聲、高精度的特性，廣泛應用于許多領域。隨著技術的不斷發展，ADS1230以及類似產品的應用前景將會更加廣闊。未來，隨著對更高精度、更低功耗、更高集成度和更智能化的需求不斷增長，ADS1230將繼續向著更加先進的方向發展。

　　對于設計人員而言，深入理解ADS1230的性能特點，合理選擇和優化系統配置，將有助于最大化該ADC的優勢，為各種精密測量和數據采集應用提供更加可靠的解決方案。隨著市場對高精度、高性能傳感器數據采集系統的需求不斷提升，ADS1230及其相關技術在未來的技術革新中將繼續發揮重要作用。
