合金電感與繞線電感在材料、性能和應用場景上各有特點，以下為具體分析：

合金電感的特點

1. 材料與結構：

• 金屬合金磁芯：采用鐵硅鋁、鐵鎳合金等材料，具有高飽和磁通密度和低磁滯損耗，磁芯線性度好，適合大電流應用。

• 一體成型工藝：通過金屬粉末壓制成型，結構緊湊，磁路閉合，減少漏磁干擾。

2. 性能優勢：

• 高頻穩定性強：在高頻段（MHz級）仍能保持較低的磁芯損耗和穩定的電感值，適合射頻電路和高速數字電路。

• 高功率密度：體積小、能量密度高，適合空間受限的場景（如手機、汽車電子）。

• 抗干擾能力強：磁芯材料和結構可有效抑制電磁干擾（EMI）和射頻干擾（RFI）。

• 溫度特性?xún)?yōu)異：溫度穩定性好，適合高溫或低溫環境（如汽車引擎艙、工業設備）。

3. 典型應用：

• 通信設備：5G基站、路由器等高頻電路。

• 汽車電子：發動機控制系統、自動駕駛輔助系統、車載娛樂系統。

• 計算機硬件：主板、顯卡等需要高功率密度和穩定性的部件。

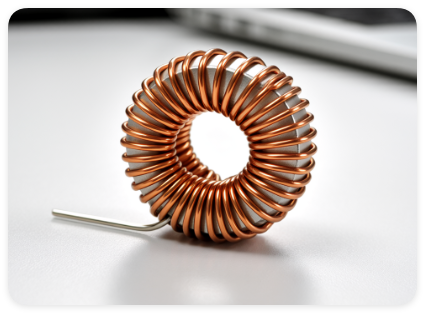

繞線電感的特點

1. 材料與結構：

• 導線繞制磁芯：通過導線繞制在鐵氧體、硅鋼片、鎳鋅鐵氧體等磁芯上，結構靈活，可調整匝數和線徑。

• 多樣化封裝：包括插件式、貼片式等，適應不同安裝需求。

2. 性能優勢：

• 電感值范圍廣：可實現從微亨（μH）到豪亨（mH）的電感值，滿足不同電路需求。

• 低頻性能優異：在低頻段（<100MHz）具有高Q值和低等效串聯電阻（ESR），適合電源濾波和儲能。

• 大電流承載能力：通過粗銅線繞制，可承受數十安培電流，適合大功率應用。

• 成本效益高：工藝成熟，適合大規模生產，成本較低。

3. 典型應用：

• 電源管理：開關電源、LED驅動、電機驅動等。

• 低頻濾波：音頻分頻器、傳感器電路等。

• 工業控制：伺服驅動器、PLC電源模塊等。

合金電感與繞線電感的對比總結
