什么是ads131a04,ads131a04的基礎知識?


ADS131A04 詳細介紹

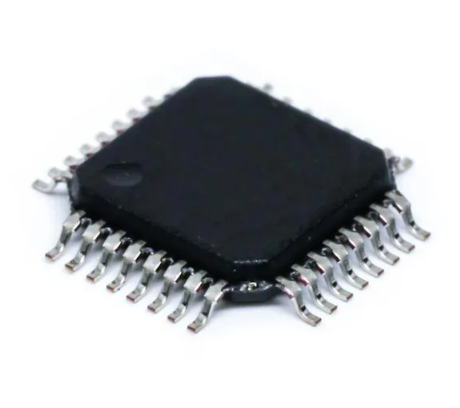

ADS131A04 是一款由德州儀器(Texas Instruments)公司生產的高性能、低功耗、精密模數轉換器(ADC)。它屬于 ADS131 系列的其中一員,專為高精度信號采集而設計,廣泛應用于醫療、工業自動化、電力監控等多個領域。該芯片具有四個模擬輸入通道,支持高達32位的分辨率,適用于對精度要求極高的應用場合。下面將從多個角度對 ADS131A04 進行詳細的分析,包括其工作原理、特點、應用及其與其他類似設備的比較等。
一、ADS131A04的概述
ADS131A04 是一種四通道、增量型模數轉換器,內置精密的前置放大器,能夠?qū)Χ嗦纺M信號進行并行采樣并轉換為數字信號。該設備使用一個差分輸入結構,并支持多種工作模式,能夠以極低的功耗進行精確的信號處理。
ADS131A04 提供多種不同的采樣率和精度配置,可通過內置的控制寄存器進行靈活的設置。這種靈活性使得它在需要不同采樣精度和速率的場合中,表現得尤為出色。其高分辨率、低噪聲、低功耗的特點使其成為各種精密測量和信號處理的理想選擇。
二、ADS131A04的基本工作原理
ADS131A04 的工作原理可以分為信號采樣、放大、轉換和輸出幾個階段。下面分別進行介紹:
信號采樣
輸入的模擬信號首先經過模擬輸入端的前置放大器,這些輸入端通常是差分輸入,以確保信號的精度和噪聲抑制能力。ADS131A04 的每個通道都可以獨立工作,且支持多種輸入范圍的配置。前置放大器的作用是放大微弱的模擬信號,使其適合進行后續的模數轉換。模數轉換
放大后的信號通過內部的模數轉換器(ADC)進行數字化。該ADC采用增量型結構,并通過差分輸入來實現高精度的轉換。它可以將輸入的模擬信號轉換為對應的數字輸出,分辨率高達32位。數字輸出
轉換后的數字信號通過 SPI 接口輸出到外部控制器或處理單元。ADS131A04 支持高速 SPI 接口,能夠以較高的速率將轉換結果傳輸至主控芯片,從而實現高速數據處理。
三、ADS131A04的主要特點
高分辨率
ADS131A04 提供高達 32 位的分辨率,這使得它能夠準確地捕捉和轉換非常微弱的信號,對于要求極高精度的應用來說,極為重要。低功耗
ADS131A04 采用了先進的低功耗技術,其功耗相較于同類產品大大降低。即便在較高的采樣率下,它的功耗也維持在一個相對較低的水平,非常適合需要長時間運行的低功耗設備。四通道輸入
該芯片內置了四個獨立的模擬輸入通道,這使得它非常適合多通道并行采樣的應用,例如在傳感器陣列、醫學監控設備等場合中使用。靈活的輸入范圍
ADS131A04 的輸入范圍支持可編程設置,可以根據實際需求調整信號的放大倍數和增益,從而適應不同的輸入信號特性。內置自校準功能
為了保證長期穩定的性能,ADS131A04 配備了自校準功能。在使用過程中,芯片能夠自動檢測并校正可能出現的偏差,確保輸出信號始終保持高精度。高采樣率
該芯片支持高達 32ksps(千采樣每秒)的采樣速率,滿足高速應用的需求,同時在低速應用中也能保持較高的精度。
四、ADS131A04的技術參數
分辨率:
32位模擬到數字轉換,支持精確的細微信號轉換。采樣率:
最大32kSPS(千采樣每秒),支持靈活的采樣速率選擇。輸入范圍:
可編程輸入范圍,支持不同的增益配置,以適應不同應用的需求。電源電壓:
支持單電源供電,典型電壓為3.3V到5V,具有良好的電源適配能力。接口類型:
SPI(串行外設接口),支持高速數據傳輸,便于與微控制器等處理單元進行通信。功耗:
該設備設計為低功耗模式,非常適合嵌入式系統中對能耗要求較高的場合。工作溫度范圍:
ADS131A04 的工作溫度范圍為 -40℃ 至 +85℃,適應各種環境條件。
五、ADS131A04的應用領域
醫療設備
ADS131A04 常用于醫療設備中,尤其是用于生物信號采集的場合。其高精度的模數轉換能力使得它能夠準確地捕捉心電圖(ECG)、腦電圖(EEG)等生物電信號,并提供實時反饋。工業控制
在工業自動化控制中,ADS131A04 被廣泛應用于各種傳感器信號的數字化采集。由于其低噪聲和高精度,它非常適合用于精密測量儀器,如溫度、壓力和流量傳感器。電力監控
在電力系統的監控中,ADS131A04 可用于采集電流、電壓等信號,并將模擬信號轉換為數字信號,供后端系統進行分析處理。其高分辨率和低功耗的特性,尤其適合長期穩定運行的電力監控應用。物聯網設備
隨著物聯網技術的發展,ADS131A04 被廣泛應用于各種智能設備和傳感器中。其精確的模擬信號處理能力和低功耗特性,使得它成為物聯網中傳感器采集系統的理想選擇。
六、與其他類似產品的比較
與市場上其他同類產品相比,ADS131A04 在多個方面展現出了明顯的優勢,尤其在高精度信號采集、低功耗運行和多通道同步處理等方面。它的高分辨率、低噪聲和靈活的配置,使其成為精密測量、醫療設備、工業自動化等領域的理想選擇。下面將與其他常見的 24 位和較低分辨率的 ADC 產品進行對比,分析 ADS131A04 的獨特優勢。
分辨率與精度
與其他常見的 24 位 ADC 芯片相比,ADS131A04 提供了更高的分辨率和更低的噪聲性能。在高分辨率的 ADC 中,ADS131A04 具備的內置自校準功能和低噪聲設計使其在采集微弱信號時,能夠保持更高的精度。這對于高精度測量尤其重要,特別是在醫療儀器、儀表設備和科研實驗中,ADS131A04 能夠提供更加精細的數字化信號,從而顯著提升系統性能。
相比之下,一些較低分辨率的 16 位或 18 位 ADC 芯片,在精度和信噪比方面存在一定的劣勢。它們的分辨率不足以捕捉到細微的信號變化,導致在處理復雜或微弱信號時產生較大的誤差。因此,對于需要極高精度的應用場合,ADS131A04 更具優勢。
低功耗與高效率
ADS131A04 采用低功耗設計,適用于需要長時間運行的便攜式設備和電池驅動應用。在低功耗模式下,ADS131A04 能夠顯著延長設備的電池使用壽命,同時保持穩定的性能表現。這一特點使其在需要節省能源的場合,如穿戴設備、物聯網傳感器等領域,具有無可比擬的優勢。
與一些其他 24 位 ADC 比較,盡管它們提供類似的分辨率,但常常在功耗方面無法與 ADS131A04 相提并論。許多高精度 ADC 芯片會消耗較大的電力,這使得它們在需要低功耗設計的應用中不具備競爭力。
多通道同步采樣
ADS131A04 支持多通道同步采樣,可以同時采集多個信號通道的數據。這使得它在多通道數據采集系統中表現尤為出色,如需要同時監測多個傳感器的應用中。多通道同步功能保證了不同通道數據采集的時序一致性,從而減少了由于時間延遲引起的誤差。
在一些傳統的 ADC 芯片中,雖然也支持多通道輸入,但往往需要通過切換信號通道來逐一采樣,導致數據采集的時序不夠精準,從而影響整體系統的精度和效率。ADS131A04 的同步采樣功能避免了這一問題,提升了多通道系統的數據一致性和整體性能。
噪聲與干擾抑制能力
噪聲和干擾是影響高精度 ADC 性能的關鍵因素,尤其在工業環境和電磁干擾較強的應用場景中,噪聲對信號的污染往往會顯著降低數據的質量。ADS131A04 配備了先進的噪聲抑制設計和較高的共模抑制比(CMRR),能有效地減少外部噪聲源的干擾,保持較高的信號質量。
相比之下,許多同類 ADC 盡管具備較高的分辨率,但在噪聲抑制方面并未做到同樣的優化,導致它們在噪聲環境較強的應用中無法提供與 ADS131A04 相同的穩定性和精度。因此,在一些要求高信噪比的應用中,ADS131A04 更具優勢。
靈活的增益設置與高動態范圍
ADS131A04 提供了靈活的增益調節功能,可以根據輸入信號的不同幅度進行優化調整,確保系統能夠充分利用其高動態范圍。這使得 ADS131A04 在面對不同強度的信號時,能夠保持較低的失真和高精度的輸出。
與一些固定增益的 ADC 相比,ADS131A04 的可調增益功能使其在實際應用中更加靈活,能夠適應各種不同的信號輸入要求。這對于需要?jiǎng)討B(tài)調整信號放大度的應用場景尤為重要,如醫療監測設備、工業自動化等領域。
ADS131A04 在多個方面展現了其在高精度、低功耗、多通道同步采樣以及噪聲抑制等領域的領先優勢。通過合理的設計和優化,ADS131A04 不僅能夠提供更高的分辨率,還能保證在各種復雜環境下的穩定性和可靠性,使其成為許多高端應用的首選。
七、ADS131A04的性能優化與實際應用
在使用 ADS131A04 的過程中,除了正確的電路設計和系統配置,合理的性能優化措施也是至關重要的。這些優化不僅能提高采樣精度,還能改善系統的穩定性、響應速度和整體性能。以下是一些實用的性能優化策略,旨在幫助用戶從硬件到軟件全方面提升 ADS131A04 的應用效果。
信號調理與抗噪聲設計
ADS131A04 的精度和性能在很大程度上受輸入信號質量的影響。因此,在系統設計中,進行良好的信號調理至關重要。信號調理可以包括抗噪聲放大、濾波以及信號衰減等。在高頻噪聲較為嚴重的環境下,采取合適的信號濾波措施至關重要。通??梢允褂玫屯V波器來減少高頻噪聲對信號的干擾,從而提高 ADC 采樣的精度。
為了減少電磁干擾(EMI)對數據采樣的影響,尤其是在復雜工業環境中,設計時應選擇高品質的屏蔽技術,并合理布局電源線、接地線,避免噪聲的傳遞。使用隔離器、差分放大器等組件,也能有效提高信號質量。
增益與分辨率的平衡
ADS131A04 提供靈活的增益配置,用戶可以根據輸入信號的幅度調節增益,優化信號的放大處理。然而,在調整增益時,需要權衡分辨率與信號放大度的平衡。雖然提高增益可以使信號更加接近 ADC 的最大輸入范圍,從而提高信噪比,但過高的增益會導致信號失真和飽和,反而影響數據的準確性。
因此,選擇適當?shù)脑鲆嬖O(shè)置非常重要。通常,在設計階段需要根據輸入信號的預期幅度、系統的分辨率需求以及噪聲要求來優化增益值,使得信號可以充分利用 ADC 的動態范圍,同時避免過載和失真。
優化采樣率與實時性
對于某些需要實時數據采集的應用,ADS131A04 提供的高速采樣能力是其一大優勢。然而,過高的采樣率也可能帶來更大的數據處理負擔,增加系統的功耗。因此,在實際應用中,需要根據數據采集的要求合理選擇采樣率,避免盲目追求極高采樣率,從而在保證精度的同時降低系統功耗和資源占用。
在實時性要求較高的場合,除了合理設置采樣率外,還可以通過優化數據處理算法和提高數據傳輸速率來確保系統的響應時間。例如,可以在處理器端使用高速的數字濾波算法和快速的數據處理模塊,以盡可能縮短從信號采集到輸出結果的延遲時間。
低功耗模式的使用
對于許多便攜式設備或電池驅動的應用而言,低功耗是設計中必須考慮的一個重要方面。ADS131A04 本身具有較低的功耗特性,但為了延長電池使用壽命,還可以通過優化系統其他部分的功耗來進一步提高效率。
例如,設計時可以根據實際需求使用低功耗模式,在非采樣狀態下關閉部分不必要的模塊,減少功耗。此外,通過合理的功率管理芯片和高效的電池管理策略,能夠進一步提升整個系統的續航能力。
高精度時鐘源的選擇
精確的時鐘源是確保 ADC 精度的關鍵因素之一。由于 ADS131A04 的性能高度依賴于時鐘源的穩定性和精度,因此使用外部精密晶振是提高系統精度的必要條件。時鐘源的頻率越穩定,轉換精度越高,系統噪聲和失真也會降低。
在時鐘源的選擇上,可以使用高精度的外部晶振,并通過適當?shù)臑V波電路來減少時鐘信號中的高頻噪聲,確保時鐘信號的質量。如果需要達到非常高的精度,考慮使用溫度補償晶振(TCXO)或者是采用其他低相位噪聲的時鐘源,可以進一步優化系統的性能。
溫度變化對性能的影響
ADS131A04 的性能在不同的工作溫度下可能會發生變化,特別是在極端溫度條件下,可能會影響其輸入偏置、增益誤差和轉換精度。因此,在高精度應用中,必須充分考慮溫度對 ADC 性能的影響。
對于溫度變化較大的應用場合,可以采用溫度傳感器來監測工作環境的溫度變化,并根據溫度變化適當調整系統配置,或者利用溫度補償算法進行校正,以確保數據的穩定性和準確性。此外,選擇具有較寬工作溫度范圍的精密元件和采用適當?shù)臒峁芾碓O(shè)計,也有助于減小溫度對性能的影響。
數據完整性與校準
在高精度數據采集系統中,確保數據的完整性和精度至關重要。ADS131A04 提供了內置的自校準功能,可以定期進行校準以優化系統性能。然而,用戶在設計時也可以采用外部校準機制,確保 ADC 的輸出始終符合預期的精度。
一些應用可能需要根據特定的環境條件進行定期校準,以應對長期使用過程中的漂移現象。在此過程中,建議使用標準的精密參考源進行校準,并確保校準過程的準確性,以盡可能消除誤差,提高系統的長期穩定性。
系統集成與外設選擇
在將 ADS131A04 集成到更大的系統中時,除了關注 ADC 本身的性能外,還需要注意與其他外設的配合。例如,選擇合適的微控制器、存儲器和通信接口,以確保數據能夠高效地傳輸并進行后續處理。
由于 ADS131A04 采用 SPI 接口進行數據通信,因此選擇與其兼容的高速處理器和存儲器非常重要。在外設選擇時,需要考慮數據傳輸帶寬、處理能力和存儲容量等方面的要求,以確保整個系統能夠順利運行,并及時響應各種實時數據處理需求。
多通道同步與精度要求
如果應用場景需要同時采集多個信號通道的數據,ADS131A04 提供了多通道同步采樣的功能。這使得在多通道采樣時,各通道的數據能夠保持高度同步,從而避免由于時序差異而引起的數據誤差。
在設計中,要特別關注多通道系統中的時序一致性,確保所有信號通道的數據同步采樣,避免數據延遲或偏差。此外,合理的信號調理和增益配置同樣重要,以確保每個通道的數據精度和一致性。
八、ADS131A04的電路設計與使用注意事項
在實際應用中,使用 ADS131A04 時需要注意幾個重要的電路設計和配置細節。這些細節將影響到芯片的性能以及系統的穩定性。以下是一些關于電路設計的建議和注意事項。
輸入信號的配置與保護
ADS131A04 具有差分輸入結構,因此在連接模擬信號時,需要確保輸入信號的電壓范圍符合芯片的要求。對于輸入信號的過載、靜電放電(ESD)等問題,需要特別關注。可以在輸入端使用適當?shù)碾娮?、電容和TVS二極管來保護芯片免受這些電氣干擾。
電源去耦與布局
在高速采樣的過程中,電源噪聲對 ADC 的性能影響較大。因此,電源去耦和良好的電路布局至關重要。通常,在芯片的電源引腳附近添加適當?shù)娜ヱ铍娙萜?,可以有效抑制電源噪聲和其他外部干擾。
建議在電源引腳使用0.1μF和10μF的電容并聯,以過濾高頻噪聲。同時,保證電源線盡可能短,并使用較粗的PCB走線以減少寄生電感對信號的影響。
時鐘源的選擇與配置
ADS131A04 的采樣速率和精度依賴于時鐘源的穩定性。因此,時鐘源的選擇對于 ADC 性能的發揮至關重要。在設計中需要確保使用低抖動、穩定的時鐘信號源。常見的做法是使用高精度的外部晶振(如 24 MHz)來提供時鐘信號,避免由于時鐘源不穩定導致的數據誤差。
SPI通信與數據傳輸
ADS131A04 使用 SPI 接口與外部處理器進行通信。由于 SPI 通信的速度較高,必須確保通信線路的設計滿足高速數據傳輸?shù)男枨?。在設計 PCB 時,應確保 SPI 信號線的走線盡可能短,以減少信號的延遲和串?dāng)_。同時,可以使用適當?shù)慕K端電阻來減少信號反射。
增益配置與調節
ADS131A04 提供了靈活的增益配置功能,能夠根據應用的需求進行調整。在設計電路時,需要根據輸入信號的幅度選擇合適的增益。過低的增益可能導致信號分辨率不夠,而過高的增益則可能導致飽和,影響采樣精度。因此,需要在不同應用場合下進行精確的增益設置。
九、與其他類型的ADC比較
雖然 ADS131A04 在高精度模數轉換領域中表現優異,但在不同的應用場景中,有時也需要根據特定的需求選擇不同類型的 ADC。以下是 ADS131A04 與其他類型 ADC 的比較,以幫助更好地選擇適合的產品。
與傳統的逐次逼近型(SAR)ADC比較
SAR ADC 是常見的高精度 ADC 類型,其轉換速度較快,且功耗相對較低。但是,SAR ADC 的分辨率通常較低,通常在 12 至 16 位之間。與之相比,ADS131A04 提供了高達 32 位的分辨率,適用于需要超高精度的應用。因此,在需要極高精度的場合,如醫學測量、電力監控等,ADS131A04 更具優勢。
與流水線型(Pipeline)ADC比較
流水線型 ADC 具有較快的采樣率和轉換速度,適用于高速數據采集的場合。然而,這類 ADC 的分辨率通常較低,且功耗較高。ADS131A04 相對來說,雖然采樣速率不如流水線型 ADC 快,但在低功耗、高分辨率方面具有明顯的優勢,特別適合于對信號精度要求較高的應用。
與 sigma-delta ADC比較
Sigma-delta ADC 是另一種高精度 ADC 類型,其特點是具有較低的噪聲和較高的分辨率。與 sigma-delta ADC 相比,ADS131A04 提供了類似的分辨率,但在采樣速率和功耗方面具有更好的平衡。Sigma-delta ADC 通常需要較長的轉換時間,而 ADS131A04 提供了更快的轉換速度,這對于實時信號采集系統尤為重要。
十、系統設計與集成
在實際的系統設計中,ADS131A04 需要與其他硬件組件進行配合才能充分發揮其優勢。以下是一些常見的系統集成設計要點:
多通道同步采樣
在需要多個信號通道同時采集數據的應用中,ADS131A04 的多通道輸入優勢尤為突出。由于其支持同步采樣功能,能夠保證各個通道采樣的一致性,避免出現由于時序誤差引起的不同步問題。在設計時,可以通過適當?shù)目刂品绞綄⒍鄠€(gè)通道的采樣時間對齊,以確保數據的準確性。
處理器與存儲器選擇
由于 ADS131A04 提供了高速 SPI 接口,因此外部處理器或微控制器需要具備足夠的 SPI 通信帶寬來接收和處理大量數據。通常,選擇高性能的微處理器(如 ARM Cortex-M 系列)能夠確??焖偬幚韥碜?ADC 的數據。此外,在存儲方面,需要根據采樣率和采集的數據量選擇合適的內存容量,確??梢源鎯ψ銐虻臄?shù)據。
低功耗系統設計
在便攜式或電池供電的應用中,低功耗設計至關重要。ADS131A04 本身就具備低功耗的特點,但系統的其他部分,如處理器、外部存儲器和無線傳輸模塊等,也應盡量優化功耗。在設計時,注意選擇低功耗的外圍設備,并在不使用時將其置于睡眠模式,從而進一步延長系統的工作時間。
十一、常見應用實例
ECG(心電圖)監測
在醫療健康領域,ADS131A04 被廣泛用于心電圖(ECG)監測儀器中。心電圖信號通常非常微弱且容易受到噪聲干擾,因此需要使用高精度的 ADC 來進行信號采樣。ADS131A04 的低噪聲和高分辨率特性,能夠確保心電圖信號的準確捕捉和處理,從而為醫生提供更加可靠的診斷數據。
電力監控系統
在電力監控系統中,ADS131A04 可以用于精確地采集電流、電壓等電力參數,確保系統能夠?qū)崟r(shí)監控和處理電力數據。其高分辨率和低功耗的特性使其特別適合用于長期穩定運行的電力監測設備。
工業自動化控制
在工業自動化中,ADS131A04 常用于采集來自各種傳感器的數據,例如溫度、壓力、濕度等。這些傳感器信號通常需要經過精密的模數轉換,然后進行數據處理。ADS131A04 提供的高精度數據采集功能,能夠幫助系統做出準確的控制決策。
十二、應用案例與開發平臺
在實際開發過程中,許多開發平臺提供了便于與 ADS131A04 配合使用的工具和示例代碼。這些工具和平臺能夠加速原型開發,并簡化軟件設計。常見的開發平臺包括:
TI的開源軟件庫與開發板
德州儀器(TI)提供了一些基于 ADS131A04 的開發板,如 TIDA-010064 參考設計,幫助開發者快速開始應用開發。同時,TI 還提供了開源的驅動程序和軟件庫,支持各種平臺如 ARM Cortex-M、DSP 以及 Linux 系統。
Arduino與Raspberry Pi開發平臺
雖然 ADS131A04 是一款高精度 ADC,但它同樣可以與一些開源硬件平臺,如 Arduino 和 Raspberry Pi 配合使用。開發者可以通過 SPI 接口與這些平臺連接,利用開源庫快速實現數據采集和分析。
軟件模擬與調試工具
為了幫助用戶優化 ADC 性能,許多軟件工具(如 MATLAB、LabVIEW)提供了與 ADS131A04 兼容的模擬和調試功能。這些工具可以幫助開發者在軟件層面驗證算法、模擬采樣過程,并調試系統中的各個環節,從而提升整體系統的穩定性和性能。
結語
ADS131A04 是一款功能強大、性能卓越的模數轉換器,廣泛應用于各類需要高精度信號采集的領域。通過其高分辨率、低功耗、四通道輸入等特點,能夠滿足復雜應用場合的需求。在系統設計時,注意合理配置電源、輸入信號、時鐘等關鍵參數,可以最大程度地發揮該芯片的性能。
