第一章：引言
在現代電子設計中，低功耗定時器發揮著極其重要的作用。隨著物聯網、傳感網絡以及各種電池供電設備的廣泛應用，如何在實現精準定時的同時將系統平均功耗降至最低，成為設計者們關注的焦點。TPL5010便是在此背景下應運而生的一款超低功耗定時器芯片。本文將從器件簡介、工作原理、主要特性、技術參數、引腳功能、典型應用、電路設計、使用指導、調試方法、設計注意事項、與其他方案對比等多個方面，深入剖析TPL5010，幫助讀者全面掌握其基礎知識與實戰應用。
第二章：TPL5010器件簡介
TPL5010是德州儀器（Texas Instruments）推出的一款超低功耗間歇定時器（interval timer），主要用于需要周期喚醒MCU（微控制器）或其他數字電路以進行數據采集、通信或控制任務的場合。不同于傳統的RTC（實時鐘）或外部晶振方案，TPL5010無需外部晶振即可提供精確的定時間隔，并支持極低的睡眠電流，典型睡眠電流僅為25納安（nA）級別，因此非常適合電池供電或能量采集系統中使用。
TPL5010的核心功能是周期性發出一個脈沖（稱為DONE信號或WAKE信號），驅動外部MCU從睡眠狀態喚醒；當MCU完成任務后，通過向TPL5010的DONE引腳拉低（或拉高，視接法而定）來關閉脈沖輸出，直到下一次計時周期到來。其內置定時精度可達±1％，同時支持可調節的定時間隔，從100毫秒到1小時等級別，具有極高的靈活性。
第三章：工作原理
TPL5010的內部結構主要包括：休眠狀態下的超低功耗基準電路、可編程RC定時網絡、脈沖發生器以及輸入/輸出保護與水平轉換電路。其工作流程可概括為以下幾步：
上電復位
當系統上電或芯片復位后，內部電源基準電路啟動并穩定，此時芯片進入初始休眠狀態，輸出引腳為默認電平（高或低，取決于器件選型）。定時計數
休眠狀態下，芯片內部僅保持微安級或納安級的基準電路與RC網絡工作，開始對外接的定時電容和電阻進行充放電計時。通過更改引腳連接的電阻或電容值，可設置不同的定時周期。脈沖輸出
當RC網絡的電壓達到閾值時，內部比較器觸發，產生一個固定寬度的脈沖信號，驅動WAKE引腳瞬時拉低（或拉高）以喚醒外部MCU。任務完成反饋
外部MCU在被喚醒后完成必要的操作（如傳感器采集、無線通信等），通過向TPL5010的DONE引腳施加反饋信號，將WAKE輸出重新置于休眠默認電平狀態。重復計時
當DONE信號被確認后，TPL5010重新進入低功耗計時狀態，等待下一次定時周期到來并重復以上流程。
第四章：主要特性
超低睡眠電流
TPL5010在待機計時模式下，典型電流消耗僅為25納安（nA），遠低于常見RTC模塊或使用晶振的外部定時方案。可編程定時范圍
通過更換外部電阻或電容，可在幾百毫秒到數小時范圍內自由設置定時間隔，具有極大靈活性。精確度高
內部基準電路與RC網絡配合，使定時間隔精度可達±1％，滿足大多數對時間精度要求較高的應用場景。單電源供電
支持1.8V至5.5V寬電壓輸入范圍，適用于多種電池或系統供電環境。輸出形式多樣
WAKE引腳可選推挽輸出或開漏輸出，DONE引腳輸入也可選內部上拉或不帶上拉，方便與各種MCU接口對接。封裝小巧

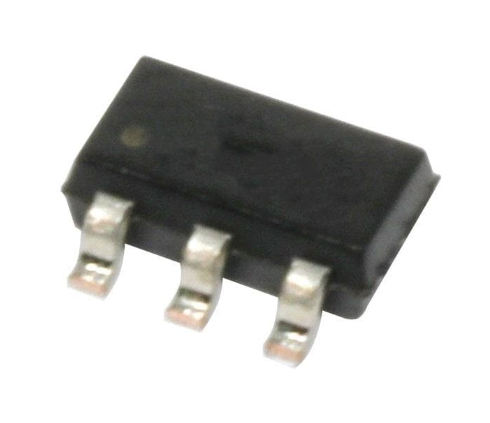

提供SOT-23、SC70等多種小封裝形式，節省PCB面積。
第五章：技術參數
| 參數 | TPL5010典型值 | 備注 |
|---|---|---|
| 供電電壓范圍 | 1.8 V 至 5.5 V | |
| 睡眠電流 | 25 nA | V<sub>IN</sub>=3.3V |
| 定時精度 | ±1% | RC組合設置 |
| 定時范圍 | 100 ms ～ 1 h | 通過外部R-C調整 |
| 脈沖寬度 | 10 μs ～ 1 ms | 固定或可調（視型號） |
| WAKE輸出電平 | 推挽/開漏可選 | 最高驅動50 mA |
| DONE輸入閾值 | 0.3×V<sub>IN</sub> | 拉低或拉高方式反饋 |
| 工作溫度范圍 | -40 ℃ ～ +85 ℃ | 商業級 |
| 封裝形式 | SOT-23-6、SC70-6 |
第六章：引腳功能與配置
WAKE (輸出)
用于輸出定時喚醒脈沖，驅動外部MCU或負載。
推挽或開漏輸出可通過選型或內部配置決定。
DONE (輸入)
MCU完成任務后向此引腳發送反饋信號，用于停止WAKE輸出并重新進入定時睡眠模式。
可選帶內部上拉或不帶上拉。
RT (定時電阻接口)
外接電阻，用于與CT節點上的電容共同確定定時間隔。
典型范圍10 kΩ～10 MΩ。
CT (定時電容接口)
外接電容，通過與RT協同作用，控制計時網絡電荷累積速度。
常用電容范圍10 nF～10 μF。
V<sub>IN</sub> (電源輸入)
芯片供電引腳，要求1.8V～5.5V。
GND (地)
參考地，用于電源與信號返回。
第七章：典型應用電路
以下示例電路基于3.3V供電、定時1秒、推挽WAKE輸出、帶內部上拉DONE輸入設計：
+3.3V
|
V IN──────┐
| │
RT=1MΩ │
| │
CT=1μF │
| │
GND──────┴────────┐
│
TPL5010
WAKE───┐ DONE←──MCU GPIO
│ │
MCU └─內部上拉
RT與CT的組合確定約1秒定時。
WAKE連至MCU喚醒腳，當輸出低電平時MCU從深度睡眠喚醒。
MCU任務完成后，將DONE拉低（或拉高，取決配置），使TPL5010停止輸出WAKE脈沖。
MCU再次進入睡眠，TPL5010重新計時。
第八章：典型應用場景
電池供電的無線傳感節點
在電池或能量采集系統中，傳感節點多處于深度睡眠狀態，僅周期性喚醒采集環境數據并通過無線鏈路發送，TPL5010可實現納安級待機電流和精準周期喚醒。遠程抄表與數據記錄儀
水表、電表等抄表裝置需要定時采樣記錄并存儲或發送數據，TPL5010與MCU配合可大幅延長電池壽命。可穿戴設備與健康監測
心率、血壓等可穿戴監測設備多需定時測量，TPL5010為設備提供可靠、低功耗的定時喚醒機制。工業控制與安防監控
周期性檢測傳感器狀態或報警信號，保證系統在正常運行和節能之間取得平衡。
第九章：使用與調試指南
選擇RT/CT元件
依據所需定時精度與范圍，優選溫度系數較低的薄膜電阻和NP0/C0G陶瓷電容。
避免使用電解電容或溫度系數高的電容，以免定時漂移。
電源濾波與布局
在V<sub>IN</sub>與GND之間并聯0.1μF和1μF去耦電容，抑制瞬態干擾。
最短走線連接V<sub>IN</sub>、GND與定時網絡，減少噪聲。
MCU接口配置
WAKE引腳可配置為外部中斷輸入，實現快速喚醒。
DONE引腳需配置為推挽輸出（或開漏，根據芯片選型）。
調試注意事項
上電后先觀察WAKE脈沖周期是否符合預期，可用示波器測量CT節點波形。
DONE反饋時序應保證在脈沖寬度窗口內進行，以防誤計時。
若發現睡眠電流異常偏高，可短接RT或CT，排查RC網絡泄漏。
第十章：設計注意事項
溫度與穩定性
器件雖本身溫漂較小，但外部RC元件溫漂可能導致定時誤差，需根據應用環境選擇合適溫度系數等級。噪聲與地環路
定時網絡工作電流極低，易受雜散噪聲影響。應使用星形接地或地平面，避免數字信號干擾。EXTEND功能擴展
部分TPL系列器件提供EXTEND引腳，可在DONE后保持WAKE輸出更長時間，用于滿足特殊應用需求，選型時注意區分。多通道定時同步
若系統需要多個獨立定時喚醒，可并聯多個TPL5010或使用多路定時器器件，并在DONE反饋線上加OR門邏輯處理。
第十一章：與其他定時方案對比
| 特性 | TPL5010 | 實時時鐘（RTC）+晶振 | MCU內部定時 |
|---|---|---|---|
| 待機電流 | 25 nA | 500 nA ～ 5 μA | 1 μA ～ 100 μA |
| 定時精度 | ±1% | ±20 ppm ～ ±50 ppm | ±0.1% ～ ±5% |
| 系統資源占用 | 獨立定時器 | 占用I2C或SPI通信總線 | 占用CPU計時中斷 |
| 架構復雜度 | 極簡 | 需配置RTC寄存器和晶振 | 固件開發與功耗調優復雜 |
| 外部元件需求 | 1×R + 1×C | 1×晶振 + 去耦電容 | 無（需軟件配置） |
從對比中可見，TPL5010在超低功耗和簡單易用方面具有明顯優勢，特別適合對功耗敏感且硬件資源受限的場合。
第十二章：實際案例分享
某環保監測終端項目中，采用TPL5010搭配低功耗MCU和NB-IoT模塊，實現了每10分鐘一次的數據采集與遠程上傳。系統在3.7V鋰電池供電下，待機電流總計僅35 nA（包含MCU待機電流為10 nA），使項目在2000 mAh電池的支持下可連續運行超過三年，無需更換電池。
第十三章：未來發展與拓展
隨著超低功耗技術的不斷進步，未來定時器器件將集成更多智能化功能，如溫度補償、數字可編程定時、集成能量采集接口等。TPL系列也可在后續版本中結合無線喚醒通訊、系統監測等功能，進一步簡化設計并提升可靠性。
