第一章：IPEX天線概述

IPEX天線，又稱IPEX連接器天線或U.FL天線，主要是一種小型化、高性能、可靠的射頻連接解決方案。其核心部件為IPEX公司（現Molex旗下子公司）所研發的超小型同軸連接器，廣泛應用于無線通信、藍牙、Wi-Fi、GPS、LTE等射頻模塊領域。本章將介紹IPEX天線的定義、發展歷史以及在電子設備中的重要性。

1. IPEX天線的定義與特點IPEX天線是一種基于同軸電纜與高頻連接器技術結合而成的射頻天線系統，具有體積小、重量輕、插拔可靠、耐振動等優勢，能夠在短距離內實現高頻信號傳輸與輻射。常見接口包括U.FL、MHF、W.FL等型號，它們?cè)诔叽缗c性能上各有側重。

2. 發展歷史與行業背景IPEX連接器技術始于I-PEX公司早期對超小型高頻同軸連接器的研發，隨后隨著無線通信技術的快速發展，IPEX天線逐漸成為無線模塊的標準接口之一。2000年代初，Wi-Fi和藍牙設備普及，帶動了IPEX天線的大規模應用。

3. 應用領域與市場地位IPEX天線被廣泛應用于路由器、筆記本電腦、平板電腦、智能手機、IoT設備以及工業無線傳感器等。憑借可靠的連接性能與靈活的安裝方式，IPEX天線在全球射頻連接器市場占據重要份額。

第二章：IPEX天線的分類與型號

IPEX天線按照接口類型、頻段范圍、增益水平等指標，可以劃分為多種型號。常見分類包括：U.FL、MHF4、W.FL、IPEX MHF2等。本章將詳細介紹這些型號的技術參數及使用場景。

1. U.FL型接口

• 適用頻段：0～6GHz

• 外形尺寸：直徑約2.5mm，長度約2.6mm

• 應用場景：Wi-Fi（2.4GHz/5GHz）、藍牙、GPS模塊

2. MHF4型接口

• 適用頻段：0～8GHz

• 外形尺寸：更小于U.FL，直徑約2.0mm

• 應用場景：超小型IoT模塊、智能穿戴設備

3. W.FL型接口

• 適用頻段：0～8GHz

• 外形尺寸：約1.5mm直徑，是當前最小型接口之一

• 應用場景：微型無人機、醫用植入設備

4. IPEX MHF2型接口

• 適用頻段：0～6GHz

• 外形尺寸：位于U.FL與MHF4之間

• 應用場景：車載Wi-Fi、LTE模塊

第三章：IPEX天線結構與工作原理

IPEX天線系統主要由同軸連接器、射頻同軸線纜、輻射單元（天線）三部分組成。其核心在于同軸連接器的內外導體與絕緣層結構，通過控制阻抗匹配與駐波比，實現能量高效傳輸。

1. 同軸連接器結構IPEX同軸連接器包括中心銷、外殼、絕緣介質等部件。中心銷負責傳輸射頻信號的內導體，外殼接地，絕緣介質保證內外導體之間的電氣隔離。

2. 阻抗匹配與駐波比為了保證射頻傳輸效率，IPEX連接器與天線輻射單元通常設計為50Ω阻抗。阻抗失配會引起駐波比升高，導致信號反射及傳輸損耗。

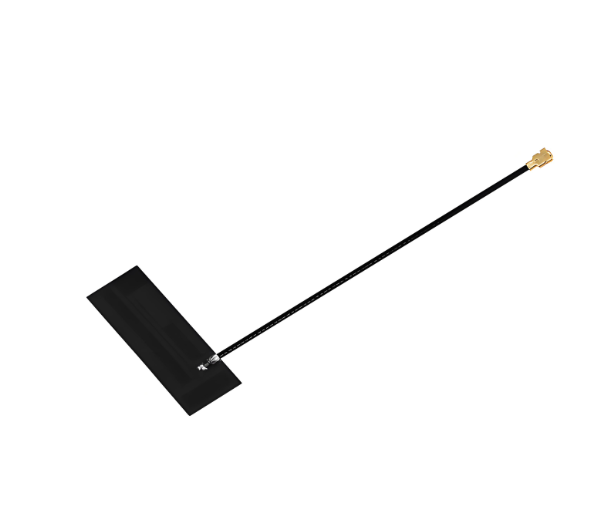

3. 天線輻射單元類型常見的天線輻射單元形式包括PCB貼片天線、FPC柔性天線、線棒天線、螺旋貼片天線等，不同形式適用于不同的安裝空間與頻段需求。

第四章：IPEX天線選型指標

在進行IPEX天線選型時，需要關注以下關鍵參數：頻率范圍、駐波比、增益、方向性、極化方式、尺寸與重量、環境適應性等。

1. 頻率范圍天線的工作頻段必須覆蓋目標應用的所有頻點，如Wi-Fi雙頻段天線應覆蓋2.4GHz和5GHz頻段。

2. 駐波比（VSWR）駐波比是衡量射頻匹配程度的重要指標，VSWR越低，說明反射損耗越小，天線性能越好。一般要求VSWR<1.5。

3. 增益天線增益反映輻射能量集中程度，高增益天線能夠提升信號覆蓋距離，但通常伴隨方向性增強。

4. 方向性與極化根據應用場景，可選擇全向天線或定向天線；常見極化方式包括線極化與圓極化。

5. 環境適應性對于戶外或工業場景，需要考慮防水、防塵、耐高低溫等特性。IPEX天線常配合IP等級防護外殼使用。

第五章：IPEX天線的制造工藝

IPEX天線的性能和質量，很大程度上取決于其制造工藝。以下將從材料選擇、精密沖壓、表面處理、絕緣注塑以及最終組裝與質量檢測五個環節，詳細介紹IPEX天線的生產流程。

1. 材料選擇

• 導體材料：天線內外導體一般選用高導電性且具有良好機械強度的金屬材料，例如黃銅（CuZn）或磷青銅（CuSnP）。為了降低插拔磨損，對中心銷和外殼表面常做鍍金或鍍鎳處理。

• 絕緣介質：連接器內的絕緣體需要具有低介電損耗和高耐壓性能。常用材料包括聚四氟乙烯（PTFE）和高性能塑料，如LCP（液晶聚合物）。

• 射頻線纜：通常選用柔性同軸電纜（例如RG-178、RG-303等），內導體與外屏蔽層參數需與50Ω阻抗嚴格匹配。

2. 精密沖壓與切割

• 沖壓工藝：利用高精度沖床對金屬帶材進行沖壓成形，獲得中心銷、外殼等基本零件。沖壓力與模具精度直接影響連接器的機械尺寸公差。

• 切割與去毛刺：沖壓后零件邊緣可能存在毛刺，需要通過切割或去毛刺設備進一步精整，保證裝配過程中無卡滯、無刮傷。

3. 表面處理

• 化學鍍鎳：在零件表面沉積一層均勻的鎳，以提高耐腐蝕性，并為后續的鍍金工序打底。

• 電鍍金：對信號接觸面進行薄層金鍍（金厚度一般在0.3–0.5μm），以降低接觸電阻并提升耐磨性能。

• 鈍化處理：對于需要增強耐候性的外殼，還可進行鈍化或陽極氧化工藝，以防止氧化和環境腐蝕。

4. 絕緣注塑

• 模具設計：根據連接器結構設計高精度注塑模具，確保絕緣體與金屬零件的配合間隙嚴格受控。

• 注塑材料與工藝參數：選用高溫耐熱型LCP或PTFE粉料，控制注塑溫度、壓力與時間，以保證成品無氣孔、無變形。

• 后固化處理：部分高性能絕緣體需經過熱固化或烘烤，進一步增強機械強度和穩定性。

5. 組裝與質量檢測

• 自動化裝配：現代化生產線上，通過精密機械手自動完成金屬件與注塑件的裝配，隨后進行射頻線纜的端接和熱縮套管保護。

• 機械性能測試：包括插拔力測試（測量連接器的插入力與拔出力）、耐振動測試及耐沖擊測試，確保連接可靠性。

• 電氣性能測試：使用網絡分析儀測量駐波比（VSWR）、插入損耗（Insertion Loss）等關鍵RF指標，必須滿足設計要求，如VSWR<1.3、插入損耗<0.2dB。

• 環境可靠性測試：進行高低溫循環、濕熱試驗、鹽霧試驗等，以驗證在極端環境下的穩定性。

第六章：IPEX天線的測試與校準方法

為了保證IPEX天線在實際應用中的性能，需要在生產與安裝后進行全面的測試與校準。本章將從測試設備、測試流程、校準技術以及現場驗收四個方面，詳細介紹如何對IPEX天線系統進行高精度驗證。

1. 測試設備與儀器

• 矢量網絡分析儀（VNA）：測量S參數（S11、S21等），用于評估天線駐波比、帶寬和插入損耗等電氣特性。

• 功率計與功率傳感器：用于測量天線輻射功率和效率，結合標定的天線標準衰減器進行功率校準。

• 時域反射儀（TDR）：檢測射頻線纜與連接器的阻抗不連續點，用于排查線纜故障或連接器損傷。

• 天線測量室與暗室：在無反射、無干擾的環境中進行遠場或近場測試，通過轉臺與校準天線拍攝天線輻射圖。

2. 實驗室測試流程

• 初步檢查：檢查IPEX連接器插拔是否順暢，電纜無松脫或破損。

• 阻抗校準：使用SOLT（Short-Open-Load-Thru）校準件，對VNA進行端口校準，確保S參數測量精度可達0.01dB。

• 駐波比測量：在0.5GHz–6GHz頻段，對天線S11進行掃描，記錄VSWR曲線，并標注共振頻點與帶寬。

• 增益與輻射圖測試：將天線放置于暗室轉臺中心，對360°方位角和0°–90°俯仰角采樣，獲得三維輻射特性圖。

3. 現場校準與調整

• 線纜校正：在天線安裝現場，使用TDR確認線纜長度與特性阻抗，必要時裁切或更換同軸線纜，以避免反射寄生。

• 駐波比現場調優：借助便攜VNA檢測天線接口處的S11，如發現VSWR超標，通過調整天線位置或添加微調匹配網絡（如貼片電容、電感）以優化匹配。

• 輻射方向性調節：對于定向天線，可通過調整安裝傾角與方位角，使主瓣指向目標通信方向，達到最優覆蓋效果。

4. 可靠性與重復性驗證

• 熱拔插測試：在不同溫度條件下反復插拔IPEX連接器超過500次，檢測S參數變化，以驗證連接器耐久性。

• 長期漂移測試：對天線系統在連續運行1000小時后，重復測量S11與增益，并記錄參數漂移量。

• 現場驗收標準：建立基于VSWR、帶寬、增益、方向性等指標的驗收規范，確保每一臺設備的IPEX天線性能符合合同要求。

第七章：PCB布局與射頻線纜布線注意事項

在射頻系統設計中，合理的PCB布局與射頻線纜布線對IPEX天線性能至關重要。本章將從地平面設計、射頻走線、阻抗控制、線纜屏蔽和接地處理等方面，詳細闡述實踐要點與注意事項。

1. 地平面與參考層設計

• 連續參考層：在天線饋入處，應保證PCB參考層（通常為GND）連續，避免出現切口或分割，以減少地回路電感與RF信號輻射損耗。

• 參考層過孔：射頻走線處應設置足夠的過孔將頂層走線與參考層緊密耦合，推薦每隔1–2毫米布置一組過孔，以增強阻抗一致性。

2. 射頻走線與阻抗控制

• 走線寬度計算：基于PCB基板介電常數和銅厚度，通過傳輸線阻抗計算公式或仿真工具，確定50Ω微帶線或帶狀線寬度。

• 走線最短路徑：射頻走線應盡量縮短，避免拐角與急彎，如需轉彎，應采用圓弧或45°折線過渡，減少反射和插入損耗。

• 填充與盲埋孔技術：對緊湊型設計，可使用盲孔、埋孔和填充過孔工藝，以降低過孔電感，提高信號完整性。

3. 射頻線纜的選擇與敷設

• 線纜類型：優選低損耗、高柔性的RF同軸線纜，如RG-178、RG-316或柔性FPC天線線，根據應用空間和頻段需求進行選擇。

• 最小彎曲半徑：按線纜制造商規格，保持最小彎曲半徑，避免線纜內屏蔽層和絕緣層開裂，從而引起信號泄漏和衰減。

• 布線固定：在線纜固定點使用卡扣或焊盤錨點，防止振動或拖拽導致連接器松動或線纜應力集中。

4. 屏蔽與隔離設計

• 金屬屏蔽罩：在天線連接器附近或射頻模塊周圍可加裝金屬屏蔽罩，以隔離其他高頻電路產生的干擾。

• 地分割與隔離槽：在數字電路與射頻電路交界處，可以使用隔離槽或地分割帶，將高頻信號與噪聲源隔離。

• 電源過濾：對射頻模塊電源引腳加裝EMI濾波器或磁珠，減少電源雜散噪聲對天線性能的影響。

5. 接地與返流路徑

• 返流路徑最短：確保射頻信號的返流路徑最短且連續，通過合理設計參考層和過孔來構成良好的回流環路。

• 多點接地：對于天線饋線連接器外殼，應實現多點接地，以降低共模噪聲和地電位差。

• 接地平面處理：在天線安裝區域的PCB表面，可以預留金屬接地墊并填充導電膠，進一步提升連接穩定性。

第八章：無線通信模塊案例分析

在實際產品設計中，IPEX天線與射頻模塊的協同優化是確保無線性能的關鍵。本章通過多個典型案例，展示如何在不同通信場景中選型、布局與調優IPEX天線，以達到最佳信號覆蓋與穩定性。

1. Wi-Fi路由器天線設計案例

• 應用背景：一款支持802.11ac雙頻（2.4GHz/5GHz）的家用路由器，要求具備良好室內覆蓋與穿墻能力。

• 天線選型：采用L形PCB貼片天線配合IPEX U.FL連接器，2根2.4GHz全向貼片和2根5GHz高增益貼片，共4根天線陣列。

• 布局要點：

• 將天線分布在路由器四角，保證天線間盡量等距（≥50mm）和多方向隔離。

• PCB參考層在天線附近保持完整，減少地平面干擾。

• 同頻段天線之間交叉極化，減小互耦合。

• 性能優化：

• 通過VNA測量S11，確保2.4GHz和5GHz的VSWR均低于1.5；

• 在暗室環境下采集輻射圖，調整貼片位置以優化主瓣方向；

• 最終實現2.4GHz下-3dB覆蓋半徑25m，5GHz下20m。

2. GPS定位模塊天線優化案例

• 應用背景：車載GPS模塊，工作在1575.42MHz L1頻段，要求快速定位、抗多路徑干擾。

• 天線選型：IPEX MHF4連接器的FPC柔性線圈天線，內置高性能陶瓷介質諧振器。

• 布局要點：

• 天線放置于PCB頂面中心，周圍留出至少20mm的無銅區域；

• 在PCB背面放置地平面，使用多組過孔橋接頂層地；

• FPC天線出口處使用微帶探針匹配網絡微調S11。

• 性能優化：

• 在VNA中截取天線諧振曲線，微調匹配電容值至最佳共振頻點；

• 結合GNSS仿真儀測試C/N0值，優化后C/N0平均30dB-Hz以上；

• 現場測試獲得15秒內快速冷啟動定位時間。

3. LTE/5G小基站天線方案案例

• 應用背景：室內小基站，支持LTE Band1（2100MHz）和5G n78（3.5GHz），需滿足高并發通信。

• 天線選型：多頻段半波振子天線陣列，使用IPEX W.FL超小連接器與定制射頻線纜。

• 布局要點：

• 采用定向天線陣列，與基站射頻模塊通過低損耗線纜連接；

• 定向角度調整±45°，覆蓋大堂及會議室區域；

• 在室內環境增加吸波材料，減少多徑干擾。

• 性能優化：

• 室內OTA測試，確認EIRP滿足20dBm輸出；

• 使用功率計測量下行鏈路吞吐，優化后下行峰值速率達400Mbps；

• 通過TDD同步測試，實現1ms內切換延遲。

4. NB-IoT智能電表天線集成案例

• 應用背景：智能電表需通過NB-IoT網絡（Cat-NB1）遠程抄表，工作頻段窄帶LTE B8（900MHz）。

• 天線選型：IPEX U.FL連接器的PCB貼片天線，封裝在IP67防護殼內。

• 布局要點：

• 貼片天線貼于殼體內側頂面，殼體材質選聚碳酸酯以降低介質損耗；

• PCB天線下方設置金屬屏蔽罩隔離數控模塊；

• 線纜采用防水密封IPEX線對接外部天線時仍保證防護等級。

• 性能優化：

• 在網絡規劃儀測試RSRP值，優化后平均-100dBm以上；

• 溫度循環測試中，VSWR漂移<0.1；

• 電力環境電磁干擾測試通過IEC 61000-4-3標準。

第九章：車載天線系統集成

車載通信系統對抗多路徑衰落、振動沖擊以及多頻段覆蓋要求極高。IPEX天線在車載環境中常用于Wi-Fi熱點、車聯網（V2X）、GPS導航及4G/5G蜂窩通信的模塊連接，本章將對車載天線系統集成的關鍵技術進行詳細闡述。

1. 多天線融合設計

• MIMO技術應用：現代車載無線網絡常采用2×2或4×4 MIMO配置，需在車頂或后視鏡內置多個IPEX接口天線，保證不同極化和方向的信號分集。

• 天線位置布局：天線陣列應均勻分布于車頂中央或后窗附近，與車身金屬天線罩結合，利用車身反射增強覆蓋區域。

• 聚合與切換策略：通過天線開關矩陣和VCO控制，實現多路輸出及載波聚合，提高下行吞吐與可靠性。

2. 天線防護與抗振動設計

• IP防護等級：車載天線模塊需滿足IP67級別的防塵防水標準，IPEX連接處應采用防水密封圈，以及熱縮套管進行二次密封。

• 抗振動加固：連接器和線纜應通過硅膠固定膠或卡扣支架進行應力分散，避免長期振動導致接觸不良或斷裂。

3. 多頻段天線匹配網絡

• 寬帶抑制濾波：集成LTE/5G/GNSS等頻段時，需設計高Q值濾波器和功分器，以抑制鄰頻干擾并保證多頻段匹配。

• 寄生參數補償：利用貼片電容、電感陣列校正反射和寄生電容，保證在-40°C至+85°C溫度范圍內VSWR穩定。

4. EMC與車載環境適應性

• 電磁兼容性：結合車載EMC規范（如ISO 11452），在天線模塊周圍加入磁珠濾波和分布式電容，對RF/電源線進行濾波。

• 溫度循環與老化測試：在-40°C至+125°C環境中進行500次熱循環，檢測VSWR和增益變化，確保長期可靠性。

5. 實踐案例：智能汽車V2X天線解決方案

• 案例背景：某智能汽車V2X單元，需支持5.9GHz DSRC和C-V2X PC5直連模式。

• 天線方案：雙鏈路雙頻雙極化系統，使用IPEX MHF4向量天線模塊，與車頂碳纖維天線罩集成。

• 性能結果：在OTA測試中，實現全向覆蓋半徑200m，車速100km/h下鏈路穩定性損耗<1dB。

第十章：未來發展趨勢與新材料應用

隨著6G、毫米波通信及IoT萬物互聯的發展，IPEX天線及連接技術面對更高頻段、更小型化與更高可靠性的挑戰。本章將展望未來趨勢，并介紹新材料與新工藝在IPEX天線中的應用。

1. 毫米波與太赫茲頻段拓展

• 高頻連接器技術：發展支持24GHz、60GHz及140GHz的微小同軸連接器，要求插入損耗<0.5dB、VSWR<1.2。

• 陣列天線集成：利用貼片陣列與波導饋電技術，實現毫米波波束賦形與波束跟蹤，增強高頻通信穿透與覆蓋能力。

2. 柔性與可穿戴天線材料

• 導電聚合物與納米碳材料：采用碳納米管或石墨烯涂層的柔性FPC天線，兼具高導電性與可撓性能，適用于智能穿戴與醫療植入設備。

• 織物天線與智能紡織品：將導電纖維編織入衣物，實現IPEX接口可拆卸的可穿戴通信模塊，滿足IoT場景需求。

3. 增材制造與3D打印工藝

• 金屬增材制造：使用激光選區熔化（SLM）工藝打印高精度天線結構，可快速迭代多層次輻射面與波導結構。

• 高性能絕緣材料打印：結合含PTFE微粉的光固化樹脂，3D打印精細的絕緣體與饋電結構，提高尺寸精度與整體一致性。

4. 環保與可回收設計

• 可降解材料：研發生物基可降解聚合物（如PLA改性材料）用于一次性IoT設備的IPEX天線，減少電子垃圾。

• 模塊化可拆卸結構：設計天線與連接器一體化可拆卸模塊，便于回收分離，并實現標準化接口的復用。

5. 標準化與智能制造

• 智能生產監控：引入工業4.0數字化車間，利用機器視覺與AI算法實時監測沖壓尺寸、焊接質量與貼片位置，提升生產良率。

• 全球標準協同：積極參與IEC、3GPP及IEEE標準制定，推動高頻連接器與天線模塊在5G/6G、V2X與IoT領域的互通互認。

結論

本文從IPEX天線概述、分類、結構與工作原理，到選型指標、制造工藝、測試校準、PCB布局、案例分析，再到車載集成與未來發展，全面系統地介紹了IPEX天線及其基礎知識。IPEX連接器天線憑借其小型化、高性能和可靠連接的優勢，已成為現代無線通信系統中不可或缺的關鍵組件。未來，隨著新頻段與新材料的應用，IPEX天線將持續創新，為更多場景提供高效、可靠的射頻連接解決方案。
