ADS1211U芯片引腳圖與詳細說明

一、ADS1211U芯片概述

ADS1211U是一款由德州儀器(Texas Instruments,簡稱TI)推出的高精度24位Δ-Σ(Delta-Sigma)模數轉換器(ADC)。它專為要求高分辨率、低噪聲以及低功耗的工業測量與控制系統設計。ADS1211U集成了高性能的采樣電路、可編程增益放大器(PGA)、多路復用器(MUX)及高精度的時鐘管理模塊,簡化了系統設計,大大降低了外部器件的數量及復雜度。

芯片采用小體積的封裝形式,如28引腳SSOP封裝(ADS1211U-SSOP-28),適用于空間受限的應用場合。其內置數字濾波器可有效抑制工頻(50Hz/60Hz)干擾,使其在電力監控、工業自動化、醫療儀器等領域廣泛應用。

了解ADS1211U的引腳分布和各引腳功能,對于正確使用此芯片至關重要。下面將從引腳圖開始,逐一詳細講解每個引腳的用途和設計細節。


二、ADS1211U芯片引腳圖總覽

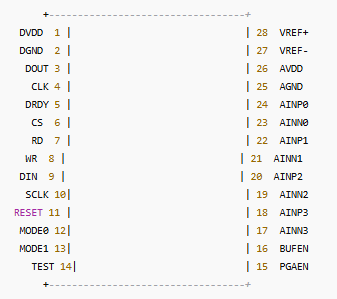

ADS1211U共擁有28個引腳,布局緊湊而合理,設計者可以根據功能模塊劃分進行合理布局。以下是其標準封裝(SSOP-28)下的引腳排列示意:


從引腳排布可以看出,ADS1211U將模擬輸入引腳、參考電壓引腳、電源地引腳、控制信號引腳以及數據接口引腳分布得井然有序,便于PCB布線與系統設計。

三、引腳功能詳解

在這一章節中,我們將逐一詳細講解每個引腳的具體功能、注意事項以及使用建議,以便工程師在設計時能夠做到心中有數。

1. 電源與地引腳

  • DVDD(引腳1):數字電源輸入

    DVDD引腳用于為芯片的數字邏輯部分供電。通常建議連接至2.7V到5.25V的穩定電源。數字供電電壓的穩定性直接影響數據通信的可靠性,應在DVDD引腳附近加裝去耦電容(如0.1μF)。

  • DGND(引腳2):數字地

    DGND是數字電源的參考地。數字信號回路均需以此為基準。設計時應盡量減小地回路面積,降低噪聲耦合,必要時與模擬地(AGND)通過單點連接。

  • AVDD(引腳26):模擬電源輸入

    AVDD供給模擬部分電路,包括輸入緩沖器、Δ-Σ調制器等模塊。通常要求電壓在2.7V至5.25V范圍內,穩定且噪聲小。模擬電源和數字電源分開供電效果最佳,可以有效降低噪聲干擾。

  • AGND(引腳25):模擬地

    AGND為模擬電源的參考地。應與系統模擬地良好連接,保持低阻抗。模擬地和數字地推薦在單一點處連接,以防止數字地噪聲影響模擬信號。

2. 參考電壓引腳

  • VREF+(引腳28):參考電壓正端輸入

    VREF+提供ADC參考電壓的正極輸入,決定了模數轉換的全量程范圍。需要連接到一個精確且穩定的參考電源,如2.5V或5V基準源。推薦使用低噪聲、高穩定度的參考源,如REF5025、LM4040等。

  • VREF-(引腳27):參考電壓負端輸入

    VREF-為參考電壓負端輸入,通常接地(AGND),也可以根據系統要求接至其他電位。保持VREF+與VREF-間的差分穩定是確保轉換精度的關鍵。

3. 模擬輸入引腳

  • AINP0 ~ AINP3(引腳24、22、20、18):模擬輸入正端

    這些引腳是4個模擬輸入通道的正端,支持差分或單端輸入??膳渲貌煌妮斎肽J剑赃m應各種測量需求。

  • AINN0 ~ AINN3(引腳23、21、19、17):模擬輸入負端

    這些是對應模擬輸入通道的負端引腳,用于差分輸入模式。正確匹配輸入阻抗和布線方式對于保證高精度采樣至關重要。

4. 控制信號引腳

  • DOUT(引腳3):數據輸出

    轉換結果通過DOUT引腳串行輸出。應與微控制器或FPGA的SPI接口連接讀取數據。

  • CLK(引腳4):外部時鐘輸入

    提供ADC內部數字邏輯時鐘,可使用外部晶振或時鐘模塊。常見頻率有2.4576MHz等,確保時鐘信號清潔、低抖動。

  • DRDY(引腳5):數據準備好信號

    DRDY在新數據準備好時拉低,通知主控器可以讀取數據。有效地利用DRDY中斷機制可以避免無謂的輪詢,提高系統效率。

  • CS(引腳6):片選信號

    CS低有效,用于使能芯片的數據通信。當CS為高電平時,芯片忽略外部指令。

  • RD(引腳7)、WR(引腳8):讀寫控制

    RD低時執行讀操作,WR低時執行寫操作。這兩個引腳配合DIN/DOUT實現寄存器訪問與數據讀取。

  • DIN(引腳9):數據輸入

    向芯片寫入指令或數據時,通過DIN引腳傳送。需要與主控制器的數據輸出端(如SPI MOSI)連接。

  • SCLK(引腳10):串行時鐘

    用于同步DIN/DOUT的數據傳輸。上升沿或下降沿采樣具體取決于配置要求。

  • RESET(引腳11):復位引腳

    RESET拉低可以對芯片進行硬件復位,使其回到初始狀態,常用于初始化或者異?;謴?fù)。

5. 模式與控制引腳

  • MODE0(引腳12)、MODE1(引腳13):工作模式選擇

    通過MODE0與MODE1組合設定ADC的輸入工作模式,如單端輸入、差分輸入、內部自檢等。模式選擇正確與否直接關系到系統數據的有效性與精度。

  • BUFEN(引腳16):輸入緩沖器使能

    BUFEN高電平時,內部輸入緩沖器啟用,適合高阻抗源測量;低電平時關閉緩沖器,以降低功耗。

  • PGAEN(引腳15):PGA使能

    PGAEN高電平時,內部可編程增益放大器啟用,允許對微弱信號進行前端放大處理,提高整體系統靈敏度。

  • TEST(引腳14):測試引腳

    主要用于芯片內部測試模式,常規應用中需固定連接至地(GND)或懸空,避免異常激活測試功能。

四、ADS1211U芯片的引腳功能詳解

ADS1211U芯片采用標準的DIP或SOIC封裝形式,共有28個引腳,每一個引腳都有其明確而重要的功能分配。為了保證系統設計的正確性與芯片功能的充分發揮,必須詳細了解每一個引腳的作用及其使用注意事項。

首先是供電引腳部分。芯片的AVDD和AVSS分別為模擬電源正負端,而DVDD和DVSS則為數字電源正負端。為了避免模擬與數字噪聲互相干擾,推薦在電源布局上分別處理模擬與數字部分的濾波和供電,同時在靠近引腳處放置去耦電容,如0.1μF的陶瓷電容,以高效抑制高頻噪聲。

模擬輸入引腳部分包括AINP(正輸入)和AINN(負輸入),支持差分或單端信號輸入。ADS1211U內部帶有多路模擬多路復用器(MUX),可根據應用需要配置不同的輸入通道組合。在實際應用中,差分模式連接可以有效提升系統的抗干擾能力,降低共模噪聲對測量精度的影響。

參考電壓輸入引腳包括VREFP(正參考電壓輸入)和VREFN(負參考電壓輸入)。優質、穩定的參考電壓源是保證ADC轉換精度的基礎。一般建議使用低溫漂、低噪聲的基準電壓源,并靠近芯片布局,減少走線引起的電壓跌落和噪聲干擾。

數字控制引腳包括CS(片選)、SCLK(串行時鐘)、DIN(串行數據輸入)、DOUT(串行數據輸出)等,組成了標準SPI總線接口。通過這些引腳,系統控制器可以向ADS1211U發送命令、配置寄存器及讀取采樣數據。此外,DRDY引腳(數據準備)會在每次新數據準備好后拉低,通知主控制器讀取數據,從而實現高效、同步的數據采集。

還有RESET引腳,用于硬件復位。當系統初始化或出現異常時,可以通過拉低RESET引腳進行芯片重置,確保內部寄存器狀態恢復默認值,系統穩定可靠運行。

通過合理理解和利用ADS1211U各引腳的功能,可以充分發揮其24位高精度ADC的性能,構建出高可靠、高精度的數據采集系統。

五、ADS1211U芯片的內部結構與工作原理

ADS1211U內部采用了高階Δ-Σ(Delta-Sigma)調制器加數字濾波器的架構設計,這種結構極大地提升了其模數轉換精度與噪聲抑制能力。了解其內部結構與工作機制,有助于更好地進行系統設計與優化。

首先,從信號通路來看,外部輸入的模擬信號首先通過內部的可編程增益放大器(PGA),PGA的作用是根據應用需求將微弱的模擬信號進行放大,使得信號幅度適合后續ADC處理。PGA增益通??梢酝ㄟ^配置寄存器設置,如×1、×2、×4、×8、×16、×32等檔位調節,為適配不同信號源提供極大靈活性。

接下來,信號進入Δ-Σ調制器。Δ-Σ調制器的核心是一個高頻采樣系統,它將模擬信號過采樣(遠高于奈奎斯特頻率),并通過積分、量化、反饋等步驟將模擬信號編碼為高速的1比特流。Δ-Σ調制器的一個重要優勢是可以有效地將量化噪聲推移至高頻區域,從而在后續的低通濾波中容易濾除,提高有效信噪比。

經過Δ-Σ調制后,高頻1比特流數據輸入到數字濾波器部分。ADS1211U內置了一個多階的低通數字濾波器,常用的是Sinc3型濾波器,這種濾波器對低頻成分(有效信號)具有很好的保留能力,而對高頻噪聲具有極強的抑制作用。數字濾波器同時完成了數據抽?。―ecimation)功能,將高速數據流降速成最終24位的高精度數字量輸出。

內部時鐘系統為整個模數轉換過程提供穩定、精準的時序控制。ADS1211U允許外部輸入時鐘或者使用內部振蕩器,依據應用場景靈活選擇。合理配置時鐘頻率,可以在分辨率、采樣速度、功耗之間取得最佳平衡。

ADS1211U還集成了自校準功能。包括偏置校準和增益校準,可以自動測量和補償系統內部的偏置誤差與增益誤差,進一步提升長期穩定性和測量準確性。校準操作可以由軟件命令觸發,通常建議在系統上電或環境溫度發生劇烈變化時執行。

六、ADS1211U芯片的典型應用電路設計詳解

ADS1211U作為一款高精度24位Δ-Σ(增量-積分)模數轉換器,被廣泛應用于多種對精度要求極高的測量系統中。為了充分發揮ADS1211U的優異性能,合理設計其應用電路至關重要。在典型應用中,首先需要保證模擬輸入端有一個干凈、低噪聲的信號源,這通常通過使用前端低噪聲運算放大器如OPA227進行緩沖,以提升輸入阻抗并匹配信號源。

其次,參考電壓源至關重要,通常使用高穩定性、低溫漂的基準源,如ADR431或REF5025系列,提供穩定可靠的參考電壓輸入。這樣不僅能保證ADC的線性度,還能提升整體測量系統的穩定性和一致性。此外,數字接口部分需要合理匹配MCU或DSP的通信要求。由于ADS1211U使用SPI接口通信,設計中需合理安排時鐘線、片選線(CS)及數據線(MISO/MOSI),確保時序要求完全滿足芯片規范。

在電源處理方面,建議采用專門的低噪聲LDO線性穩壓器為ADS1211U提供3.3V或5V供電,同時配合適當?shù)娜ヱ铍娙荩ㄈ?.1μF陶瓷電容與10μF鉭電容并聯)緊貼芯片供電引腳布置,以有效抑制高頻噪聲干擾。布局布線時,模擬部分與數字部分的地線應盡可能分開,最后一點共地,以減少數字開關噪聲對模擬部分的污染,從而進一步提升系統性能。

七、ADS1211U芯片的軟件控制與數據讀取流程

在使用ADS1211U進行數據采集時,軟件控制流程的合理設計同樣是確保系統性能的重要因素。ADS1211U內部提供了一系列寄存器,用于配置采樣率、輸入通道選擇、自校準控制、增益設置等參數,因此在初始化階段,必須按照應用需求正確配置這些寄存器。

典型的軟件控制流程大致包括:首先進行硬件復位以保證芯片處于已知初始狀態,接著設置系統時鐘、選擇輸入通道、配置增益及參考電壓來源。隨后可選擇執行自校準命令以最小化系統偏置誤差。

在正式數據采集過程中,通常采用查詢(Polling)或中斷(Interrupt)兩種方式讀取轉換結果。ADS1211U提供數據就緒信號(DRDY),當一次數據轉換完成后,該引腳會拉低,提示主控芯片可以讀取數據。讀取數據時,需按照SPI協議規定,分多次讀取24位數據內容,并根據寄存器配置判斷是否需要做字節對齊或符號擴展處理。

同時,由于ADS1211U支持多通道掃描,軟件設計中可以通過配置內部MUX,實現多路模擬輸入信號的輪詢采樣,從而適用于多點監測系統。需要注意的是,每次通道切換后,應根據芯片規格書指示等待適當?shù)慕r間,確保采樣精度不會因通道切換瞬態而下降。

八、ADS1211U芯片在高精度測量系統中的應用實例

ADS1211U芯片由于其卓越的分辨率、低噪聲特性,常被用于多種工業與科學領域的高精度測量系統中。其中一個典型應用場景是電子秤系統。傳統的電子秤對于ADC的精度要求極高,需要能分辨出極微小的重量變化。ADS1211U通過其內建的高分辨率ADC及可編程增益放大器(PGA)功能,能夠?qū)⑽⑷醯姆Q重傳感器信號放大至適合ADC輸入范圍,從而實現高精度的重量測量。

另一個應用例子是工業過程控制中的壓力傳感器讀取。工業環境下傳感器信號通常較弱且易受干擾,ADS1211U憑借其優異的共模抑制比(CMRR)和低漂移特性,可以穩定可靠地對壓力傳感器輸出進行數字化,提升系統測控精度與可靠性。

此外,在醫療設備如血壓監測儀、生化分析儀中,ADS1211U也因其出色的低噪聲特性和高分辨率而被廣泛采用。通過合理的模擬前端設計與精確的軟件控制,ADS1211U能夠有效捕捉微弱生理信號,為醫療診斷提供可靠的數據支撐。

九、ADS1211U芯片的故障分析與調試技巧

在實際應用中,ADS1211U如果出現異常行為,如數據輸出不穩定、通信異?;虿蓸訑?shù)據偏差較大,往往可以通過系統化的故障分析方法快速定位問題并加以修正。首先,應確認供電電壓是否穩定,是否滿足芯片的電源規格要求,電源噪聲是否被有效濾除。

其次,檢查SPI通信波形,確保時鐘、數據線、片選信號時序正確。如果發現通信錯誤,需驗證引腳連接是否牢靠,是否存在焊接虛焊等物理缺陷,同時確認主控芯片的軟件驅動符合ADS1211U的SPI通信規范。

在模擬輸入端,如發現數據漂移大或噪聲大,需仔細檢查輸入信號的質量,是否有工頻干擾(如50Hz/60Hz噪聲耦合),必要時可增加輸入低通濾波器,或使用差分輸入方式抑制共模干擾。

對于一些復雜的故障,可啟用ADS1211U自帶的校準功能(包括系統偏置校準和系統增益校準),以校正因電路板工藝差異或器件老化導致的誤差。同時,合理使用芯片內部的診斷功能,如檢測內部偏置電壓、參考電壓等,也有助于進一步排查故障原因。

十、ADS1211U芯片未來發展與替代產品趨勢分析

隨著電子技術的飛速發展,對ADC芯片的需求也在不斷提升,不僅要求更高的分辨率與更低的噪聲,同時希望能在功耗、體積、速度等方面進一步優化。ADS1211U作為德州儀器(TI)較早推出的高性能ADC,在許多應用中表現出色,但隨著工藝技術的進步,市場上也出現了不少繼任或替代型號,如ADS1220、ADS124S08等。

這些新一代產品在維持甚至提升24位分辨率的同時,進一步降低了功耗,縮短了采樣延遲時間,增加了更多智能功能,如內置溫度傳感器、自診斷功能、內部多通道采樣、片上參考源等,使系統設計更簡潔可靠。同時,封裝也更加小型化,適應了便攜式、嵌入式系統對空間的苛刻要求。

未來的發展趨勢可以預見,將是ADC芯片更加智能化、低功耗化、多功能集成化,并且價格也將更加親民,使得高精度ADC技術能夠普及到更多工業、醫療、消費電子應用領域。而ADS1211U作為這一領域的經典型號,無疑在技術演進歷史上占有重要地位,其設計思想與應用經驗依然對后續產品設計具有重要借鑒意義。
