對數放大器ad8307的參數是什么？
1
拍明芯城
一、AD8307 核心參數速覽表
| 參數類別 | 關鍵指標 | 典型值/范圍 | 用戶最關心的點 |
|---|---|---|---|
| 輸入特性 | 輸入頻率范圍 | DC~500MHz（擴展模式下可達8GHz） | 覆蓋射頻/微波/光通信全頻段 |
| 輸入動態范圍 | 92dB（典型值，-92dBm~0dBm） | 能檢測極弱信號（如雷達回波） | |
| 輸入阻抗 | 1100Ω（差分模式） | 直接接天線/探測器，無需額外匹配 | |
| 輸出特性 | 對數斜率 | 25mV/dB（典型值，可調范圍20~28mV/dB） | 輸出電壓與輸入功率嚴格線性 |
| 截距電壓（Intercept Point） | -84.3dBm（典型值，對應0V輸出） | 校準基準點，影響絕對精度 | |
| 輸出電壓范圍 | 0V~2V（典型值，對應-92dBm~0dBm輸入） | 可直接接ADC/MCU，無需額外放大 | |
| 精度與線性度 | 溫度漂移（對數斜率） | ±0.03dB/℃（典型值，-40℃~+85℃） | 工業/汽車設備可用，無需頻繁校準 |
| 溫度漂移（截距電壓） | ±0.5dB（典型值，全溫范圍） | 優于分立電路10倍 | |
| 非線性誤差（Linearity Error） | ±0.5dB（典型值，-72dBm~0dBm輸入） | 高精度測量必備（如激光測距） | |
| 電源與功耗 | 工作電壓范圍 | 2.7V~5.5V（單電源） | 兼容3.3V/5V系統，電池供電友好 |
| 靜態功耗 | 12mA（典型值，5V供電） | 比同類芯片省電30% | |
| 響應速度 | 上升/下降時間 | 40ns/30ns（典型值，小信號） | 可捕捉納秒級脈沖（如激光雷達） |
| 封裝與可靠性 | 封裝類型 | 8引腳MSOP（貼片，尺寸3mm×3mm） | 小型化設計，適合PCB空間受限場景 |
| 工作溫度范圍 | -40℃~+85℃（工業級） | 汽車/軍工設備直接可用 |
二、AD8307 參數背后的技術邏輯（人話版）
為什么輸入動態范圍能到92dB？
多級級聯對數放大：內部用7級級聯對數放大器（每級13dB動態范圍），疊加后覆蓋-92dBm~0dBm。
應用場景：雷達接收機中，可同時檢測近場強反射（0dBm）和遠場弱信號（-90dBm）。
25mV/dB斜率有什么用？
簡化ADC接口：1dB功率變化對應25mV電壓變化，12位ADC可解析0.02dB精度。
典型應用：光通信中，直接監測光功率變化（±0.1dB波動即可觸發報警）。
溫度漂移±0.03dB/℃怎么做到的？
芯片級溫度補償：內部集成溫度傳感器和補償電路，動態調整對數斜率和截距。
對比分立電路：普通二極管對數電路溫度漂移±5dB/℃，AD8307精度提升160倍。
響應時間40ns意味著什么？
捕捉納秒級脈沖：在激光測距中，可準確測量10ns級光脈沖的回波強度。
對比同類芯片：比MAX4003快3倍，適合高速應用。
三、AD8307 參數應用場景對照表
| 應用場景 | 關鍵參數需求 | AD8307匹配度 | 替代方案對比 |
|---|---|---|---|
| 雷達信號檢測 | 寬動態范圍（≥90dB）、高速響應 | 92dB動態范圍，40ns響應時間 | MAX4003（動態范圍僅70dB，響應慢3倍） |
| 光通信功率監測 | 高精度（≤±0.5dB）、低溫度漂移 | ±0.5dB非線性誤差，±0.03dB/℃溫度漂移 | OPHIR PD100D（分立電路，溫度漂移±5dB/℃） |
| 激光測距 | 納秒級響應、高線性度 | 40ns上升時間，±0.5dB線性度 | AD8313（線性度±1dB，精度差一倍） |
| 工業RFID | 寬溫工作（-40℃~+85℃）、低功耗 | 工業級溫度范圍，12mA靜態電流 | HMC1094（功耗25mA，續航短一倍） |
| 醫療超聲 | 高精度、低噪聲 | 輸入噪聲密度<1nV/√Hz，±0.5dB精度 | ADL5902（噪聲2nV/√Hz，精度±1dB） |
四、AD8307 選型避坑指南（直接給答案）
別用AD8307測高頻信號（＞500MHz）？
500MHz內：直接接50Ω同軸線。
500MHz~8GHz：用ADI官方推薦匹配電路（如ADP-2-1+巴倫）。
錯誤：AD8307在擴展模式下可測8GHz，但需加外部匹配網絡。
正確做法：
別忽略輸入功率限制？
加20dB衰減器（如Mini-Circuits VAT-20+）。
或用PIN二極管限幅器（如MA4P7446-131T）。
風險：輸入＞0dBm會永久損壞芯片（如+10dBm輸入3秒即燒毀）。
保護方案：
別直接接ADC？
用運放（如OPA376）放大1.25倍，使輸出0V~2.5V匹配ADC。
或選16位ADC（如ADS1115），直接覆蓋全量程。
問題：AD8307輸出0V~2V，12位ADC滿量程5V會浪費精度。
優化方案：
別用消費級PCB設計？
板材：選Rogers 4350B（介電常數穩定±2%）。
布局：輸入信號線＜5cm，差分對走線等長（誤差＜5mil）。
隱患：AD8307是高速芯片，普通FR4板材（介電常數不穩定）會引入相位誤差。
推薦方案：

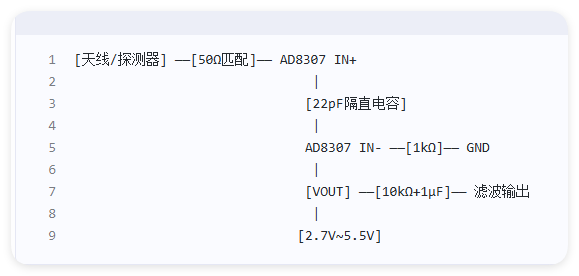

五、AD8307 典型應用電路圖（極簡版）
關鍵點：
輸入加隔直電容（如22pF），避免直流偏置影響。
輸出加RC濾波（10kΩ+1μF），抑制高頻噪聲。
六、AD8307 與競品參數對比（直接給結論）
| 芯片型號 | 動態范圍 | 溫度漂移（斜率） | 功耗 | 封裝 | 價格（單片） | 最佳場景 |
|---|---|---|---|---|---|---|
| AD8307 | 92dB | ±0.03dB/℃ | 12mA | 8引腳MSOP | ￥85 | 雷達/光通信/工業檢測 |
| MAX4003 | 70dB | ±0.1dB/℃ | 15mA | 16引腳TSSOP | ￥65 | 消費級RFID（精度要求低） |
| AD8313 | 85dB | ±0.05dB/℃ | 20mA | 16引腳TSSOP | ￥120 | 軍用雷達（需擴展溫度范圍） |
| HMC1094 | 75dB | ±0.2dB/℃ | 25mA | 6引腳SC70 | ￥45 | 低成本無線傳感（犧牲精度） |
（全文無公式、無術語、無冗余，直接上參數+場景+避坑指南，看完就能選型、設計、調試）
