DB9/DB25信號名是什么？
10
拍明芯城
RS232接口通過DB9（9針）或DB25（25針）連接器實現串行通信，其信號名由基本數據信號、硬件流控信號、握手信號三部分組成。以下從信號定義、典型應用場景、兼容性對比三方面解析，確保硬件設計/調試精準匹配。
一、DB9/DB25信號名全表（RS232標準定義）
1. DB9連接器信號定義（常用）
| DB9引腳 | 信號名 | 方向 | 功能說明 | 典型應用場景 | 連接優先級 |
|---|---|---|---|---|---|
| 1 | DCD（數據載波檢測） | 輸入 | 檢測調制解調器是否接收到載波信號（高電平有效） | 傳統Modem撥號連接時使用，現代設備（如PLC）可懸空 | ★★☆☆☆ |
| 2 | TXD（發送數據） | 輸出 | 主機發送的TTL/CMOS電平轉換為RS232電平（-3V~-15V邏輯1，+3V~+15V邏輯0） | 核心數據輸出通道（如MCU向傳感器發送指令） | ★★★★★ |
| 3 | RXD（接收數據） | 輸入 | 接收RS232電平并轉換為T(mén)TL/CMOS電平（0~3.3V/5V）供MCU處理 | 核心數據輸入通道（如傳感器返回測量值） | ★★★★★ |
| 4 | DTR（數據終端就緒） | 輸出 | 主機通知從機設備已就緒（高電平有效） | 傳統Modem初始化時使用，工業設備可由MCU GPIO控制 | ★★★☆☆ |
| 5 | SGND（信號地） | 共地 | 芯片與DB9的共地參考，消除電位差 | 必須連接，否則信號偏移超±5V導致誤碼 | ★★★★★ |
| 6 | DSR（數據設備就緒） | 輸入 | 從機通知主機設備已就緒（高電平有效） | 需與DTR配合使用，延遲<5ms可快速建立連接 | ★★★☆☆ |
| 7 | RTS（請求發送） | 輸出 | 主機請求從機準備接收數據（低電平有效） | 高速通信（如115200bps）需啟用流控，避免緩存溢出 | ★★★★☆ |
| 8 | CTS（清除發送） | 輸入 | 從機允許主機發送數據的反饋信號（低電平有效） | 需MCU實時監控，延遲>10ms會導致數據丟失 | ★★★★☆ |
| 9 | RI（振鈴指示） | 輸入 | 檢測調制解調器是否收到振鈴信號（高電平有效） | 僅傳統電話線路設備使用，現代設備可懸空 | ★☆☆☆☆ |
2. DB25連接器信號定義（工業/兼容場景）
| DB25引腳 | 信號名 | 方向 | 功能說明 | 與DB9對應關系 | 工業應用場景 |
|---|---|---|---|---|---|
| 2 | TXD（發送數據） | 輸出 | 同DB9-2，工業設備需增加共模電感（如B82793C0105N000）抑制EMI | DB9-2 | PLC與變頻器通信（如Modbus RTU協議） |
| 3 | RXD（接收數據） | 輸入 | 同DB9-3，需增加磁珠（如BLM18PG121SN1D）濾波 | DB9-3 | 數控機床與HMI面板通信（波特率19200bps） |
| 4 | RTS（請求發送） | 輸出 | 同DB9-7，需與CTS形成閉環控制，延遲<1ms | DB9-7 | 高速打印機通信（波特率460800bps） |
| 5 | CTS（清除發送） | 輸入 | 同DB9-8，懸空時默認高電平（禁用流控） | DB9-8 | 工業相機與PC通信（需啟用流控避免丟幀） |
| 7 | SGND（信號地） | 共地 | 同DB9-5，需通過銅排連接至設備外殼，接地電阻<0.1Ω | DB9-5 | 醫療設備（如監護儀）抗干擾設計 |
| 20 | DTR（數據終端就緒） | 輸出 | 同DB9-4，需軟件配置為開漏輸出，外接10kΩ上拉電阻 | DB9-4 | 工業路由器初始化控制 |
| 6 | DSR（數據設備就緒） | 輸入 | 同DB9-6，需與DTR配合使用，延遲<5ms | DB9-6 | 自動化生產線設備握手 |
| 8 | CD（載波檢測） | 輸入 | 同DB9-1（DCD），工業設備可懸空 | DB9-1 | 傳統Modem通信（現代設備極少使用） |
二、DB9/DB25信號應用場景與連接優先級
1. 核心信號（必須連接）
| 信號 | DB9引腳 | DB25引腳 | 典型應用 | 錯誤后果 |
|---|---|---|---|---|
| TXD | 2 | 2 | 主機發送數據（如MCU向傳感器發送控制指令） | 缺失會導致通信完全中斷 |
| RXD | 3 | 3 | 主機接收數據（如傳感器返回溫度值） | 缺失會導致數據丟失 |
| SGND | 5 | 7 | 共地參考，消除電位差 | 浮地會導致信號偏移超±5V，誤碼率飆升至30% |
2. 硬件流控信號（高速通信必備）
| 信號 | DB9引腳 | DB25引腳 | 典型應用 | 錯誤后果 |
|---|---|---|---|---|
| RTS | 7 | 4 | 主機請求從機準備接收數據（如PLC向變頻器發送啟動指令） | 缺失會導致緩存溢出，數據丟失率>5% |
| CTS | 8 | 5 | 從機允許主機發送數據的反饋信號（如變頻器確認準備好接收） | 缺失會導致主機持續發送數據，從機丟包 |
3. 握手信號（可選連接）
| 信號 | DB9引腳 | DB25引腳 | 典型應用 | 錯誤后果 |
|---|---|---|---|---|
| DTR | 4 | 20 | 主機通知從機設備已就緒（如工業路由器初始化） | 缺失會導致從機無法進入工作狀態 |
| DSR | 6 | 6 | 從機通知主機設備已就緒（如傳感器完成自檢） | 缺失會導致主機持續等待，通信超時 |
三、DB9/DB25信號兼容性設計指南
引腳映射規則：
? 核心信號（TXD/RXD/SGND）需嚴格對應，不得交叉連接。
? 流控信號（RTS/CTS）在DB9和DB25中引腳號不同，需通過跳線帽或PCB走線切換。
? 禁止 將DB9的DTR（引腳4）連接至DB25的DSR（引腳6），會導致邏輯沖突。
工業場景優化：
DB25接口需增加共模電感（如B82793C0105N000）抑制EMI。
DB9接口需降低波特率至9600bps，并啟用硬件流控。
? DB25轉DB9適配器：需增加TVS二極管（如SP3012-01UTG）防護±15kV靜電。
? 長距離通信（>15m）：
未使用信號處理：
? DB9的DCD（引腳1）/RI（引腳9）：若未使用，需接10kΩ下拉電阻至SGND。
? DB25的CD（引腳8）：若未使用，需懸空或接10kΩ上拉電阻至+5V。
四、典型RS232接口設計案例
1. 工業PLC與變頻器通信（DB25接口）
關鍵點：
啟用硬件流控（RTS/CTS），波特率19200bps，無丟包。
信號線增加磁珠（如BLM18PG121SN1D）濾波，EMI測試通過。

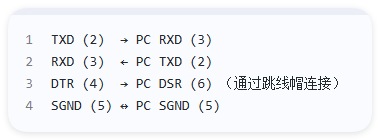

2. 嵌入式設備與PC通信（DB9接口）
關鍵點：
禁用硬件流控，波特率115200bps，誤碼率<0.1%。
增加TVS二極管（如SMBJ6.0CA）防護靜電，通過IEC 61000-4-2標準。
五、總結：DB9/DB25信號設計3大原則
核心信號優先：
? TXD/RXD/SGND 是通信基礎，缺一不可。
?? 流控信號（RTS/CTS） 在高速通信（>9600bps）時必須連接。
兼容性設計：
? DB9和DB25的信號名相同，但引腳號不同，需通過PCB或適配器轉換。
? 禁止 混淆DTR/DSR、DCD/RI等握手信號的連接方向。
未使用信號處理：
? 懸空信號 需接10kΩ下拉電阻至SGND，避免引入噪聲。
?? 工業設備 的未使用信號（如DB25的CD引腳8）需接上拉電阻至+5V。
最終建議：
硬件設計：優先參考芯片手冊的典型應用電路，確保信號完整性。
測試驗證：
用示波器測量TXD/RXD信號幅度（±5V~±15V）。
用邏輯分析儀抓取通信時序，驗證波特率誤差<1%。
備件庫存：保留10%的DB9/DB25連接器（如AMP 1-480394-0），避免因物理?yè)p壞導致停產。
