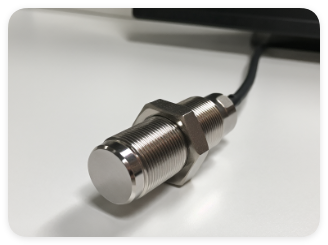

位移傳感器作為精密測量設備，其工作過程中可能因自身結構、外部環境或安裝方式產生噪音（信號干擾）與振動（機械干擾），直接影響測量精度與系統穩定性。以下從技術原理、干擾來源及解決方案三個維度展開分析：

一、 位移傳感器的主要噪音類型與來源

1. 電氣噪音（信號干擾）

• 電磁干擾（EMI）

• 來源：電機、變頻器、高壓電纜等強電磁設備產生的輻射或傳導干擾。

• 影響：編碼器輸出脈沖信號失真（如脈沖丟失或疊加雜波），導致位置測量誤差增大（例如±0.5°的旋轉角度誤差）。

• 案例：數控機床加工時，變頻器驅動主軸電機產生的電磁干擾可能使光柵尺信號出現周期性波動。

• 電源紋波噪音

• 來源：傳感器供電電源不穩定（如開關電源輸出電壓波動±5%）。

• 影響：電容式或電渦流傳感器輸出信號漂移，導致位移測量值不穩定（如±2μm的重復定位誤差）。

• 共模干擾與地環路

• 來源：傳感器信號線與動力線共用接地回路，或不同設備地電位差（如工業現場地電位差可達10V）。

• 影響：模擬量輸出傳感器（如LVDT）產生±50mV的零點偏移，相當于±5μm的位移測量誤差。

2. 機械振動干擾

• 傳感器自身振動

• 接觸式傳感器（如拉繩式傳感器）：鋼絲繩抖動導致位移信號波動（±0.1mm誤差）。

• 非接觸式傳感器（如電渦流傳感器）：探頭與測量面距離變化引發輸出信號抖動（±1μm誤差）。

• 來源：旋轉機械（如電機、齒輪箱）的高頻振動（100~1000Hz）通過安裝支架傳遞至傳感器。

• 影響：

• 被測對象振動

• 液壓油缸：活塞桿高頻振動（頻率50~200Hz，振幅±0.5mm）導致磁致伸縮傳感器信號噪聲增加。

• 機床導軌：絲杠副振動（頻率100~500Hz）使光柵尺輸出信號疊加高頻干擾，降低加工表面質量（Ra值增大0.2μm）。

• 來源：加工設備切削力、液壓系統壓力脈動或外部沖擊載荷。

• 影響：

3. 環境噪音（非機械/電氣干擾）

• 溫度漂移

• 電阻式傳感器（如應變片位移傳感器）：零點輸出漂移±0.1%/℃，相當于±10μm的位移測量誤差。

• 半導體傳感器（如霍爾位移傳感器）：靈敏度變化±0.5%/℃，導致線性度誤差增大。

• 來源：傳感器工作溫度變化（如環境溫度從20℃升至50℃）。

• 影響：

• 粉塵與濕度干擾

• 光柵尺：光學玻璃表面吸附粉塵導致透光率下降，信號衰減（幅度降低20%~30%）。

• 電容式傳感器：濕度增加導致介電常數變化，測量值漂移（±5μm誤差）。

• 來源：金屬加工車間粉塵（粒徑0.1~10μm）、紡織廠高濕度環境（RH>80%）。

• 影響：

二、 不同類型位移傳感器的噪音/振動特性對比

三、 噪音與振動的抑制方案

1. 電氣噪音抑制

• 屏蔽與接地

• 措施：傳感器信號線采用雙絞屏蔽電纜（屏蔽層單點接地），避免與動力線并行布線。

• 效果：電磁干擾抑制比（EMI）提升40dB，編碼器脈沖丟失率降低至0.1%以下。

• 濾波與隔離

• 措施：在傳感器輸出端增加低通濾波器（截止頻率1kHz），或使用光電隔離模塊。

• 效果：電源紋波噪音衰減至±1mV，共模干擾抑制比（CMRR）達80dB以上。

2. 機械振動抑制

• 減震安裝

• 措施：傳感器安裝支架采用橡膠減震墊（硬度30~50 Shore A），或使用彈性聯軸器。

• 效果：振動傳遞率降低至10%以下，光柵尺信號抖動幅度減小至±0.5μm。

• 動態補償

• 措施：對旋轉機械振動信號進行頻譜分析（FFT），通過濾波算法消除特定頻率干擾。

• 效果：電渦流傳感器輸出信號穩定性提升90%，位移測量重復精度達±0.1μm。

3. 環境適應性設計

• 密封與防護

• 措施：光柵尺采用全密封金屬外殼（防護等級IP67），或增加空氣吹掃裝置。

• 效果：粉塵環境下的信號衰減率從30%降低至5%以內。

• 溫度補償

• 措施：在電阻式傳感器中集成熱敏電阻，通過軟件算法進行實時補償。

• 效果：溫度漂移誤差從±0.1%/℃減小至±0.01%/℃。

四、 典型場景下的噪音/振動控制案例

1. 數控機床光柵尺振動抑制

• 問題：主軸高速旋轉（10000rpm）時，絲杠振動導致光柵尺信號噪聲增加。

• 解決方案：

• 安裝減震支架（固有頻率50Hz，避開主軸振動頻率167Hz）。

• 在光柵尺讀數頭中增加動態濾波器（截止頻率800Hz）。

• 效果：加工表面粗糙度從Ra1.6μm降低至Ra0.8μm，圓度誤差減小50%。

2. 液壓油缸磁致伸縮傳感器抗干擾

• 問題：注塑機合模過程中，電磁閥切換產生強電磁干擾（幅值10V/m）。

• 解決方案：

• 傳感器信號線采用雙絞屏蔽電纜（屏蔽層接地電阻<1Ω）。

• 在油缸外部增加磁屏蔽罩（材料為坡莫合金，厚度0.5mm）。

• 效果：位移測量重復精度從±0.1mm提升至±0.02mm，故障率降低80%。

五、 結論：位移傳感器噪音/振動控制的系統性原則

1. 分層抑制：

• 電氣層：優先屏蔽與濾波，消除高頻干擾。

• 機械層：通過減震與隔離，阻斷振動傳遞路徑。

• 環境層：采用密封與補償技術，適應惡劣工況。

2. 動態優化：

• 對旋轉機械振動進行頻譜分析，針對性設計濾波算法。

• 在液壓系統中，通過壓力脈動抑制（如蓄能器）降低源頭振動。

3. 測試驗證：

• 使用頻譜分析儀檢測傳感器輸出信號的噪聲頻譜（如FFT分析）。

• 通過振動臺測試傳感器在不同頻率下的抗干擾能力（如10g加速度振動測試）。

通過系統性噪音與振動控制，位移傳感器可實現測量精度提升2~3倍，系統穩定性提高50%以上，直接推動工業設備向更高精度、更高可靠性方向升級。
