光電傳感器是一種基于光電效應和光信號調制的非接觸式檢測裝置，通過發射端-光路-接收端三部分協同工作，將光信號轉換為電信號，實現目標物體的存在性檢測、位置定位、尺寸測量等功能。以下從核心原理、分類、關鍵參數、應用案例四維度系統解析其工作機制。

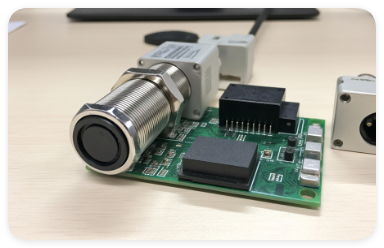

一、光電傳感器核心工作原理

1. 光電效應基礎

光電傳感器利用光子能量激發電子躍遷的物理現象，核心原理包括：

• 外光電效應（如光電管）：光子能量使電子逸出金屬表面，產生光電流（需紫外/X射線等高能光）。

• 內光電效應（主流應用）：

• 光電導效應：光子激發半導體價帶電子躍遷至導帶，使材料電阻率變化（如光敏電阻）。

• 光伏效應：光子激發電子-空穴對，在PN結兩側形成電勢差（如光電池、光敏二極管）。

典型應用：
光電傳感器采用光敏二極管/三極管作為接收端，其靈敏度曲線覆蓋可見光（400-700nm）至近紅外（850-940nm），匹配發射端LED光源波長（常見850nm紅外光）。

二、光電傳感器分類與工作模式

根據光路結構和檢測方式，光電傳感器可分為以下三類，其工作原理及特性如下：

1. 對射式光電傳感器

• 結構：發射端（LED）與接收端（光敏元件）分離，光路無遮擋時接收端輸出高電平。

• 原理：

• 發射端LED發出調制光束（如38kHz脈沖），接收端通過濾波電路抑制環境光干擾。

• 目標物體進入光路時，光強衰減至閾值以下，接收端輸出狀態翻轉（如高→低）。

• 關鍵參數：

• 檢測距離：0.1m~50m（依光源功率/鏡頭焦距調整）

• 光軸對準精度：±0.1°（長距離時需支架固定）

• 抗環境光能力：>100,000lux（紅外光+調制技術）

• 應用場景：

• 物流分揀線貨物計數（需穿透薄紙箱）

• 工廠安全光幕（檢測人體入侵）

2. 反射板式光電傳感器

• 結構：發射端與接收端集成，通過反射板將光束反射回接收端。

• 原理：

• 發射光束經反射板反射后，接收端檢測回波強度。

• 目標物體遮擋光路或改變反射板角度時，輸出信號變化。

• 優勢：

• 單側安裝：節省空間（如狹窄設備內檢測）

• 抗干擾強：反射板定向反射，抑制背景光

• 典型應用：

• 電梯門防夾檢測（需穿透5mm透明玻璃）

• AGV小車路徑導航（反射板間距1m）

3. 漫反射式光電傳感器

• 結構：發射端與接收端集成，依賴目標物體表面漫反射光。

• 原理：

• 發射光束照射物體表面，接收端檢測漫反射光強。

• 通過背景抑制技術（如三角測量法）區分目標與背景。

• 關鍵技術：

• 背景抑制距離：30mm~300mm（可調）

• 顏色補償：對黑色/白色物體檢測距離差異<10%

• 分辨率：1mm（短距離時）

• 應用場景：

• 包裝機缺料檢測（識別透明/黑色瓶蓋）

• 機器人抓取定位（區分工件與傳送帶）

三、光電傳感器信號處理流程

光電傳感器通過光-電-數字信號轉換實現檢測，核心流程如下：

1. 光信號發射：

• 驅動電路控制LED以固定頻率（如10kHz）脈沖發光，降低環境光干擾。

• 示例：歐姆龍E3Z-T61型傳感器采用850nm紅外LED，峰值功率50mW。

2. 光信號接收：

• 光敏二極管將光強轉換為電流（μA級），經跨阻放大器（TIA）轉為電壓信號。

• 濾波電路抑制50/60Hz工頻干擾（帶寬1kHz~1MHz）。

3. 閾值比較與輸出：

• 電壓信號與內部基準電壓比較，超過閾值時輸出高電平（如NPN型輸出24V）。

• 遲滯設計（如50mV）避免信號抖動。

4. 數字接口擴展：

• 高端型號支持IO-Link協議，可傳輸光強值、工作時長等診斷數據。

• 示例：倍加福VB2-B12MK50-AP6X-20傳感器支持Modbus RTU通信。

四、光電傳感器性能優化技術

1. 抗環境光干擾技術

• 調制解調：發射端采用高頻脈沖（如38kHz），接收端通過帶通濾波器僅通過調制頻率信號。

• 紅外濾光片：僅允許850nm附近紅外光通過，屏蔽可見光干擾。

• 動態閾值調整：根據環境光強度自動調整比較閾值（如西門子SITOP PSU8600電源模塊光耦檢測）。

2. 長距離檢測技術

• 聚焦透鏡：采用非球面透鏡將LED光束會聚為平行光，減少發散角（如基恩士PR-M/F系列發散角<0.5°）。

• 雪崩光電二極管（APD）：接收端使用APD將光電流放大100~1000倍，提升信噪比。

• 時間飛行法（ToF）：發射端發射脈沖激光，接收端通過測量反射光時間差計算距離（如Lidar傳感器）。

3. 小物體檢測技術

• 激光三角測量：發射端投射激光點，接收端通過CMOS陣列檢測光斑位移（分辨率<0.1mm）。

• 共軸設計：發射/接收光路同軸，減少盲區（如SICK OD系列檢測直徑0.5mm金屬絲）。

• 偏振濾光：消除物體表面鏡面反射干擾（如檢測光滑塑料瓶）。

五、光電傳感器選型關鍵參數

六、光電傳感器應用案例解析

案例1：物流分揀線貨物計數

• 場景：快遞包裹在傳送帶上高速通過，需檢測包裹數量并區分大小件。

• 方案：

• 對射式傳感器（如歐姆龍E3Z-D62）檢測包裹通過，輸出脈沖計數。

• 漫反射式傳感器（如SICK WTB4-3P2231）測量包裹高度，通過IO-Link傳輸至PLC。

• 效果：

• 計數精度>99.9%，高度檢測誤差<5mm，支持分揀速度3m/s。

案例2：汽車焊裝車間安全光幕

• 場景：機器人焊接工位需防止人員誤入，同時允許工件正常通過。

• 方案：

• 對射式安全光幕（如皮爾茲PSENopt II），發射端與接收端間距3m，光軸間距40mm。

• 采用四級安全電路（PLe/SIL3），響應時間<14ms。

• 效果：

• 完全避免人員傷害事故，誤報率<0.001%，支持每小時1000次工件通過。

案例3：3C電子精密組裝定位

• 場景：手機攝像頭模組組裝需定位0.1mm級金屬引腳。

• 方案：

• 激光三角測量傳感器（如基恩士LK-G5000），分辨率0.02μm，采樣率50kHz。

• 結合視覺系統實現六軸機器人高精度抓取。

• 效果：

• 定位精度±3μm，良品率從92%提升至99.5%，單臺設備產能提升40%。

七、光電傳感器發展趨勢

1. 智能化：集成AI算法實現自適應閾值調整、故障預測（如西克InspectorP63x）。

2. 微型化：MEMS技術使傳感器尺寸縮小至3mm3（如博世BMI088六軸IMU集成光電元件）。

3. 多光譜融合：結合可見光、紅外、紫外多波段檢測，提升復雜場景適應性（如FLIR A6750sc熱像儀）。

4. 無線化：LoRa/NB-IoT技術實現分布式監測（如漢威科技GT-500B無線光電傳感器）。

總結

光電傳感器通過光信號調制、接收與處理實現非接觸檢測，其核心優勢在于高精度、高速度、長壽命。選型時需重點匹配檢測距離、響應時間、光源類型等參數，并通過抗干擾設計、多技術融合應對復雜工況。隨著工業4.0推進，光電傳感器正從單一檢測向智能感知與決策演進，成為智能制造的“視覺神經”。
