磁性傳感器通過檢測磁場強度、方向或變化實現非接觸式物理量測量，憑借其高靈敏度、抗干擾強、壽命長的特性，廣泛應用于工業自動化、消費電子、汽車、醫療等核心領域。以下從技術分類、典型場景、性能匹配三維度系統梳理其應用體系：

一、磁性傳感器核心技術分類與特性

1. 霍爾效應傳感器（Hall Sensor）

• 原理：基于半導體霍爾效應，檢測垂直于電流方向的磁場分量。

• 特性：

• 低成本：單芯片方案（如Allegro ACS712電流傳感器，價格<$1）。

• 寬量程：可測毫特斯拉（mT）至特斯拉（T）級磁場。

• 輸出靈活：模擬電壓/電流輸出，或數字PWM/SPI信號。

• 典型應用：電流檢測、位置開關、無刷電機換相。

2. 各向異性磁阻傳感器（AMR）

• 原理：利用磁性材料電阻隨磁場方向變化的特性。

• 特性：

• 高靈敏度：可檢測μT級弱磁場（如NVE AAH002，分辨率0.1μT）。

• 線性輸出：磁場與輸出電壓呈嚴格線性關系，線性度±0.1%。

• 抗干擾：對溫度漂移不敏感（-40℃~125℃穩定工作）。

• 典型應用：地磁導航、角度編碼器、線性位移測量。

3. 巨磁阻傳感器（GMR）

• 原理：基于多層膜巨磁阻效應，磁場變化引起電阻劇烈變化。

• 特性：

• 超高靈敏度：檢測nT級磁場（如NVE AB001，分辨率5nT）。

• 快速響應：帶寬可達MHz級，適用于高頻振動監測。

• 微型化：芯片尺寸<1mm2，適合微型設備。

• 典型應用：硬盤磁頭、生物磁檢測（如心磁圖儀）、電流脈沖監測。

4. 隧道磁阻傳感器（TMR）

• 原理：利用磁性隧道結（MTJ）的量子隧穿效應。

• 特性：

• 極低噪聲：本底噪聲<1nT/√Hz，信噪比（SNR）>100dB。

• 寬動態范圍：可測μT至mT級磁場，覆蓋弱磁與強磁場景。

• 低功耗：典型工作電流<1mA，適合電池供電設備。

• 典型應用：電子羅盤、高精度電流傳感器、無損檢測（如管道裂紋檢測）。

二、磁性傳感器核心應用領域與場景

1. 汽車電子與交通系統

• 無刷直流電機（BLDC）控制

• 場景：新能源汽車電機換相、EPS轉向系統、水泵/油泵驅動。

• 技術要求：高轉速（>20,000rpm）、耐高溫（150℃）、抗振動（20g@1000Hz）。

• 典型案例：英飛凌TLE4966霍爾傳感器用于特斯拉Model 3電機換相，定位精度±1°。

• 角度與位置檢測

• 場景：凸輪軸/曲軸位置、節氣門開度、座椅調節電機角度。

• 技術要求：高分辨率（<0.1°）、重復精度（±0.05°）、寬溫度范圍（-40℃~150℃）。

• 典型案例：TDK HAMR系列AMR傳感器用于博世燃油噴射系統，角度誤差<0.1°。

• 電流檢測與保護

• 場景：BMS電池管理、DC-DC轉換器、逆變器過流保護。

• 技術要求：高帶寬（>100kHz）、低失調（<±5mV）、抗EMI干擾。

• 典型案例：TI DRV5055霍爾電流傳感器用于比亞迪漢EV電池包，檢測精度±0.5%。

2. 工業自動化與智能制造

• 旋轉編碼器與線性位移測量

• 場景：CNC機床主軸定位、機器人關節角度、自動化生產線物料分揀。

• 技術要求：高分辨率（>10,000脈沖/轉）、低遲滯（<0.01°）、抗油污粉塵（IP67）。

• 典型案例：海德漢ECN系列TMR編碼器用于西門子840D數控系統，定位精度±0.001°。

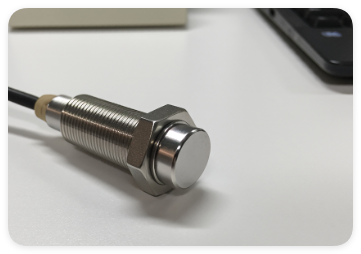

• 接近開關與物體檢測

• 場景：機械臂防撞、輸送帶物料計數、安全光柵替代。

• 技術要求：短響應時間（<1ms）、高重復精度（±0.05mm）、抗金屬干擾。

• 典型案例：歐姆龍E2B系列霍爾接近開關用于豐田汽車焊接生產線，檢測距離5mm，精度±0.1mm。

• 無損檢測（NDT）

• 場景：管道裂紋檢測、鋼結構應力監測、航空復合材料缺陷分析。

• 技術要求：高靈敏度（nT級）、空間分辨率（<1mm）、三維成像能力。

• 典型案例：英國GWR公司TMR傳感器用于石油管道檢測，可識別0.1mm深度裂紋。

3. 消費電子與可穿戴設備

• 電子羅盤與導航

• 場景：智能手機地圖定向、AR/VR空間定位、無人機航向控制。

• 技術要求：低功耗（<1mA）、高集成度（三軸合一）、抗地磁干擾。

• 典型案例：AKM AK09918三軸TMR傳感器用于華為Mate 40 Pro，航向角誤差<1°。

• 運動與健康監測

• 場景：智能手表計步、運動姿態識別、睡眠質量分析。

• 技術要求：微型化（<3mm3）、低噪聲（<50μT/√Hz）、與加速度計/陀螺儀融合。

• 典型案例：ST LIS2MDL三軸霍爾傳感器用于蘋果Apple Watch，步數檢測準確率>98%。

• 無線充電與NFC

• 場景：手機無線充電線圈對齊、NFC卡支付、智能門鎖識別。

• 技術要求：高Q值（>100）、磁場均勻性（±5%）、抗金屬異物干擾。

• 典型案例：NXP PN548 NFC控制器用于小米手機，識別距離<5cm，誤觸發率<0.1%。

4. 醫療與生物工程

• 生物磁檢測（Biomagnetism）

• 場景：心磁圖儀（MCG）、腦磁圖儀（MEG）、胎兒心電監測。

• 技術要求：超低噪聲（<1fT/√Hz）、高帶寬（>1kHz）、生物兼容性（ISO 10993）。

• 典型案例：德國CTF公司TMR傳感器用于腦磁圖儀，空間分辨率<1mm，時間分辨率<1ms。

• 藥物輸送與微型機器人

• 場景：膠囊內窺鏡定位、靶向給藥系統、血管內機器人導航。

• 技術要求：微型化（<1mm3）、無線供電、磁場梯度檢測。

• 典型案例：美國MIT團隊TMR傳感器集成于微型機器人，直徑0.8mm，定位精度±50μm。

• 康復與假肢控制

• 場景：智能假肢關節角度、肌電信號耦合、外骨骼助力控制。

• 技術要求：低功耗（<5mW）、柔性安裝、與IMU融合。

• 典型案例：德國Ottobock公司TMR傳感器用于假肢膝關節，功耗3mW，續航時間>72小時。

5. 能源與電力系統

• 智能電網電流監測

• 場景：高壓輸電線電流檢測、變壓器故障診斷、分布式能源并網。

• 技術要求：高電壓隔離（>10kV）、寬量程（0~10kA）、抗電磁干擾（EMC）。

• 典型案例：LEM公司霍爾電流傳感器用于國家電網，檢測精度±0.2%，帶寬100kHz。

• 風力發電機偏航控制

• 場景：葉片角度調節、發電機轉速控制、塔架振動監測。

• 技術要求：耐低溫（-40℃）、抗鹽霧腐蝕、高可靠性（MTBF>20年）。

• 典型案例：Vestas公司TMR編碼器用于海上風電機組，角度誤差<0.05°，壽命>25年。

• 核電站輻射監測

• 場景：控制棒位置檢測、冷卻劑流量監測、反應堆壓力容器膨脹量。

• 技術要求：抗輻射（>1MGy）、耐高溫（>300℃）、高可靠性（MTBF>10萬小時）。

• 典型案例：法國Sensorex公司TMR傳感器用于EPR核電站，通過KTA 1401認證，輻射耐受10MGy。

三、磁性傳感器技術優勢與應用場景匹配

四、磁性傳感器新興應用趨勢

1. 微型化與集成化

• MEMS-TMR：芯片尺寸縮小至0.5mm3，適用于可穿戴設備（如新加坡南洋理工研發的微型TMR傳感器）。

• 多傳感器融合：集成加速度計、陀螺儀、磁力計，實現六軸慣性測量單元（IMU）（如ST LSM6DSOX）。

2. 無線化與自供電

• 無線磁傳感器節點：通過LoRa/NB-IoT傳輸數據，適用于橋梁監測（如WLVDT-100支持振動發電）。

• 能量收集：利用環境磁場發電，實現無源傳感器（如Perpetuum公司技術）。

3. 生物兼容與柔性電子

• 柔性磁傳感器：基于有機半導體材料，可貼合人體曲面（如斯坦福大學柔性磁貼片，用于心磁監測）。

• 可植入設備：用于神經刺激器、藥物泵定位（如美敦力公司TMR傳感器，直徑<1mm）。

4. AI與數字孿生

• 預測性維護：通過磁傳感器數據分析設備振動特征，預測軸承/齒輪故障（如SKF Enlight ProAI）。

• 虛擬調試：在數字孿生模型中模擬磁傳感器信號，優化機械設計（如西門子NX MBD）。

總結

磁性傳感器憑借其高精度、高可靠性、環境適應性，在汽車電子、工業自動化、消費電子、醫療能源等領域占據核心地位。隨著微型化、無線化、智能化技術的發展，磁性傳感器正從傳統工業監測向可穿戴醫療、智能裝備、物聯網等新興領域滲透，成為高可靠性磁場檢測的核心技術。選型時需重點關注靈敏度、量程、環境適應性，并通過信號調理電路、數字接口、多傳感器融合提升系統性能。
