位移傳感器的工作原理和接線方法


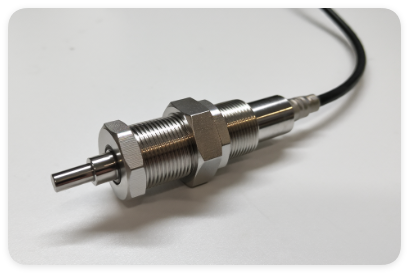

一、工作原理分類及核心機制
位移傳感器通過物理量(電阻、電感、電容、光、磁等)變化將機械位移轉換為電信號,核心原理如下:
類型 | 工作機制 | 特點 | 典型應用 |
---|---|---|---|
電位器式 | 滑動觸點改變電阻值,電壓分壓輸出位移量。 | 結構簡單、成本低,但易磨損,壽命受限。 | 汽車油門踏板、手動調節閥。 |
電感式 | 線圈自感/互感隨位移變化,高頻載波解調輸出。 | 抗干擾強,適合油污/振動環境,但精度中等。 | 數控機床刀架、金屬加工設備。 |
電容式 | 極板間距/面積變化導致電容值改變,通過頻率或諧振電路輸出。 | 高分辨率(微米級),但易受介質影響(如油污、水汽)。 | 半導體設備定位、精密加工。 |
光電編碼器 | 紅外光通過碼盤/光柵尺形成脈沖信號,計數脈沖數或相位差計算位移。 | 高精度、高速響應,但成本較高,對灰塵敏感。 | 機器人關節、CNC伺服系統。 |
激光三角法 | 激光投射到物體表面形成散射光斑,通過CCD檢測光斑位置變化,三角幾何計算位移。 | 非接觸測量,高精度(亞微米級),但受表面材質影響(鏡面/漫反射)。 | 3D打印、自動化分揀、精密厚度檢測。 |
磁致伸縮式 | 脈沖磁場在波導絲中產生扭轉波,通過檢測回波時間計算位移。 | 絕對值測量,抗干擾強,適合液壓缸等高壓環境,但成本較高。 | 工程機械行程控制、液壓系統活塞位置監測。 |
二、接線方法與注意事項
根據傳感器輸出類型(模擬、數字、總線),接線方式如下:
1. 模擬輸出型傳感器接線
關鍵接口:電源(VCC/GND)、信號輸出(OUT)。
接線要點:
電源匹配:確認電壓(如+5V、+12V、+24V),誤接可能導致?lián)p壞。
信號線屏蔽:使用雙絞屏蔽線(如RVVP 2×0.5mm2),屏蔽層單端接地(避免地環路干擾)。
長距離傳輸:模擬信號線長度>50m時,建議采用4~20mA電流輸出(抗干擾優于電壓信號)。
常見類型:
電位器式:三線制(VCC/GND/OUT)。
電感式/電容式:四線制(VCC/GND/OUT+/OUT-差分輸出)。
2. 數字輸出型傳感器接線
增量式編碼器:
差分信號線(A+/A-、B+/B-、Z+/Z-)長度≤100m,避免與動力線并行。
編碼器外殼接地,防止靜電干擾。
接口:A/B/Z相信號(差分輸出)、電源。
接線規范:
絕對式編碼器:
時鐘線(CLK)與數據線(DATA)需加終端電阻(120Ω),抑制信號反射。
差分信號線長度匹配(誤差<5mm),避免相位誤差。
接口:SSI(同步串行)、BiSS、Endat等總線協議。
接線要點:
3. 總線型傳感器接線
RS485接口:
手拉手總線連接,最多支持32個節點(需加485集線器擴展)。
終端節點加120Ω匹配電阻,中間節點不加。
接口:A/B差分信號線、電源。
拓?fù)湟?/span>:
CAN總線接口:
遵循CAN 2.0B標準,ID優先級分配需符合系統設計(如高優先級設備分配小ID)。
差分信號線加共模電感(抑制EMI干擾)。
接口:CAN_H/CAN_L差分信號線、電源。
協議要求:
三、接線注意事項與故障排查
電源穩定性:
避免電源電壓波動(如使用開關電源時,加濾波電容),否則輸出信號漂移。
案例:某設備因電源紋波大,導致電感式傳感器輸出波動±0.2mm(對應±1%誤差)。
接地設計:
傳感器外殼與設備機架通過黃綠接地線連接(截面積≥2.5mm2),防止靜電擊穿。
模擬信號地與數字信號地隔離(如通過磁珠或0Ω電阻單點連接)。
信號線抗干擾:
模擬信號線與動力線(如電機驅動線)間距≥10cm,或垂直交叉布線。
數字信號線(如編碼器脈沖線)避免與高頻信號線并行。
接線牢固性:
端子螺絲扭矩需符合規格(如M3螺絲扭矩0.5~0.7N·m),避免松動導致接觸電阻增大。
振動環境需加線夾固定,防止導線疲勞斷裂。
故障排查步驟:
步驟1:確認電源電壓是否正常(用萬用表測量VCC/GND)。
步驟2:檢查信號線是否短路或斷路(搖表測試絕緣電阻>100MΩ)。
步驟3:觀察示波器波形(如編碼器A/B相脈沖是否為方波,頻率是否與位移成正比)。
四、典型應用場景接線示例
工業機器人關節位移監測(絕對式編碼器+PLC)
設置PLC計數器模式為“SSI同步串行”,波特率匹配編碼器(如1MHz)。
編碼器電源(+24V/GND)接PLC電源模塊。
SSI接口(CLK+/CLK-、DATA+/DATA-)接PLC高速計數模塊。
接線:
配置:
液壓缸活塞位置監測(磁致伸縮傳感器+控制器)
傳感器波導絲端部需固定,避免振動導致回波信號異常。
傳感器電源(+24V/GND)接控制器電源端子。
模擬電流輸出(4~20mA)接控制器AI模塊(需加250Ω電阻轉為1~5V電壓)。
接線:
注意事項:
3D打印Z軸高度補償(激光三角法傳感器+運動控制卡)
傳感器安裝角度需垂直(誤差<0.5°),否則三角幾何計算偏差導致高度誤差。
傳感器電源(+12V/GND)接控制卡電源。
RS485接口(A/B)接控制卡UART接口,波特率設為115200bps。
接線:
校準:
五、總結:選型與接線核心原則
選型原則:
精度需求:微米級選電容/激光/磁致伸縮,毫米級選電感/電位器。
環境適應性:油污/振動環境選電感式,潔凈室選電容/激光式。
輸出類型:長距離傳輸優先選總線型(RS485/CAN),短距離可選模擬/數字。
接線原則:
電源優先:確保電壓/電流匹配,加濾波電容抑制紋波。
信號隔離:模擬/數字信號分區域布線,避免交叉干擾。
接地規范:單點接地防地環路,屏蔽層單端接地。
通過以上原則,可高效完成位移傳感器的選型與接線,確保系統穩定運行。
