74LVC245引腳及功能詳解

一、概述：CMOS總線收發器的重要地位

在當今數字電子系統中，尤其是在多模塊互聯、數據總線復雜的嵌入式系統、通信設備、工業控制板以及消費電子產品中，數據傳輸?shù)姆较蛐耘c穩定性成為了設計的核心問題之一。在這種背景下，具備高性能雙向數據傳輸能力的總線收發器芯片便顯得尤為關鍵。而74LVC245，作為一款來自74系列的低電壓 CMOS 八位雙向總線收發器，不僅功能強大，而且結構靈活，廣泛應用于各種邏輯控制系統中，尤其在多位并行通信、電平匹配、總線擴展等場景下顯示出其獨特優勢。

該芯片內建方向控制與三態使能機制，能夠根據外部邏輯控制信號選擇數據流的方向，并根據需要將輸出設為高阻狀態，避免不同模塊之間的數據沖突。其低功耗、高速度、高電平兼容性等特點，使其在3.3V和5V系統中同樣表現出色，并可輕松勝任多種電平交互應用。

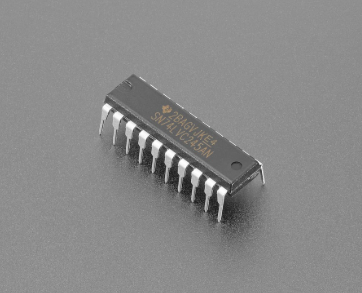

二、封裝結構與物理外形

74LVC245通常采用多種封裝形式以滿足不同電路板的安裝需求，包括標準的DIP（Dual Inline Package）雙列直插封裝、SOIC（Small Outline Integrated Circuit）小外形封裝、TSSOP（Thin Shrink Small Outline Package）薄型封裝以及更小尺寸的VQFN（Very Thin Quad Flat No-lead）封裝。

這些封裝形式不僅滿足不同布線密度和機械強度的需求，而且由于管腳布局統一，大部分應用電路可在封裝互換時保持原樣不變。例如在小型化產品如移動終端、便攜式儀器等場景下，TSSOP-20或VQFN-20封裝極具優勢，占用PCB面積小，同時具備良好的熱性能。

以最常見的TSSOP-20為例，該封裝器件共有20個引腳，針腳間距約為0.65mm，適合SMT貼片加工，所有管腳沿兩側對稱分布，利于布線與多芯片模塊化設計。

三、引腳分布圖及說明

在TSSOP-20或SOIC-20封裝中，74LVC245的引腳分布如下：

       +---------------------+
   A1  | 1                20 |  Vcc
   A2  | 2                19 |  B1
   A3  | 3                18 |  B2
   A4  | 4                17 |  B3
   A5  | 5                16 |  B4
   A6  | 6                15 |  B5
   A7  | 7                14 |  B6
   A8  | 8                13 |  B7
  GND  | 9                12 |  B8
  OE?  | 10               11 |  DIR
       +---------------------+

四、每個引腳的詳細功能解釋

1. A1–A8（引腳1~8）

這些引腳代表A端口的數據輸入/輸出端。它們與B端口配合使用，承擔數據的輸入與輸出功能。方向取決于DIR信號電平的設置：當DIR為高電平時，數據從A端傳輸?shù)紹端；反之，則數據由B傳輸?shù)紸。這種設計使得芯片具備完整的雙向通信能力，可在不同子系統間進行高效數據交互。A1至A8分別對應B1至B8的通道，每一對引腳形成一條獨立的數據通路，可并行傳輸8位數據，非常適合用于8位數據總線場景。

2. GND（引腳9）

該引腳為地線（Ground），是整個芯片內部電路的零電位參考點。所有輸入輸出邏輯電平均以GND為參考電位，因此在系統設計中必須確保GND連接良好，并與其他模塊的地線保持一致，以避免電平漂移、邏輯錯誤或電磁干擾。同時，GND引腳還承擔著電流回路閉合的作用，若GND斷開或阻抗過大，會導致芯片無法正常工作。

3. OE?（引腳10）

該引腳為輸出使能（Output Enable）控制信號，為低有效信號。即當OE?為低電平時，芯片處于激活狀態，允許數據在A、B之間傳輸；當OE?為高電平時，芯片進入高阻態（Hi-Z），所有輸出端口被斷開，與總線“脫鉤”，不參與數據傳輸。這種設計極大提升了總線的多路復用能力，允許多個設備共用一條數據總線而不會發生驅動沖突。OE?功能在多芯片并聯應用中尤為關鍵，通常由中央控制器或邏輯單元動態控制。

4. DIR（引腳11）

該引腳為數據方向控制信號（Direction Control），用于決定數據傳輸?shù)姆较?。?dāng)DIR為高電平時，數據從A端傳輸?shù)紹端；當DIR為低電平時，數據從B端傳輸?shù)紸端。該引腳與OE?結合使用，可實現高靈活性的雙向通信控制。在設計中，DIR通常由處理器或狀態邏輯控制，配合總線仲裁機制，確保數據在正確時序與方向上傳輸。

5. B1–B8（引腳12~19）

這些引腳為B端口的數據輸入/輸出端，與A端口形成對應關系，即B1與A1相連，B2與A2相連，依此類推。當數據方向設置為A到B時，這些引腳將充當輸出端；反之亦然。這種靈活的配置方式讓芯片不僅可用于信號方向選擇場景，還可用于雙向電平轉換、雙總線接口等復雜應用。

6. Vcc（引腳20）

該引腳為正電源輸入端，是芯片內部CMOS電路供電的主電源接口。74LVC245的工作電壓范圍較寬，一般為1.65V至3.6V，典型值為3.3V。Vcc必須連接至穩定的低噪聲電源，并配合適當?shù)娜ヱ铍娙荩ㄈ?.1μF+1μF并聯）近距離放置，以確保供電穩定，避免電源波動影響邏輯電平判斷與輸出驅動能力。

五、工作原理分析

74LVC245的核心工作機制依賴于其內部的八組雙向緩沖器，這些緩沖器既可作為數據驅動器，也可作為信號接收器。每組緩沖器的工作狀態由兩個控制引腳OE?與DIR聯合決定。

• 數據傳輸方向由DIR決定：

• DIR=1：A → B（數據從A端傳輸?shù)紹端）

• DIR=0：B → A（數據從B端傳輸?shù)紸端）

• 輸出狀態由OE?決定：

• OE?=0：輸出激活，允許數據傳輸；

• OE?=1：高阻態，禁止輸出，端口斷開。

該控制邏輯保證了在任意時刻只有一個方向的數據流動，并可通過高阻機制防止總線沖突。

例如，在一個典型的主從微控制器系統中，主控MCU可以通過控制DIR和OE?信號來選擇性地讀取從設備的數據或向其發送控制指令，從而在共享總線上實現可靠通信。

六、邏輯真值表與工作狀態組合說明

為幫助設計人員更清晰地掌握74LVC245芯片在各種控制信號組合下的工作狀態，我們必須結合OE?和DIR兩個控制引腳的邏輯組合，分析其對應的數據傳輸行為。以下是真值表（Truth Table）：

這種機制非常有利于在系統中設計總線控制和沖突避免邏輯。例如多個設備連接至同一總線時，可通過中央控制邏輯協調各個芯片的OE?信號，僅允許一個芯片處于激活狀態，其余芯片均為高阻狀態，從而避免短路或邏輯錯誤。

七、電氣參數與時序特性全面解讀

對于一款邏輯芯片而言，其電氣參數直接決定了芯片的適用電壓、驅動能力、響應速度以及整體系統的穩定性和性能。74LVC245的電氣參數具有典型的低壓CMOS特性，支持較寬的工作電壓和較強的兼容性。

1. 主要電氣參數

2. 時序參數

八、關鍵特點與性能優勢分析

74LVC245之所以廣泛應用于各種總線系統，不僅在于其基本的雙向收發功能，還因為它具備許多電氣性能與封裝上的優勢：

1. 支持低壓電源系統

該芯片設計基于LVC（Low Voltage CMOS）工藝，支持最低1.65V的供電電壓，適配現代低功耗邏輯系統的趨勢。

2. 高速數據傳輸能力

其傳播延遲小于5ns，支持幾十兆赫茲的并行數據交互，是高速系統中穩定的數據緩沖與傳輸器件。

3. 高阻三態輸出

內建的三態輸出功能，使芯片在未被選通時對總線影響為零，方便多設備共享總線，防止數據沖突。

4. 強驅動能力

支持最大±24mA的輸出電流，即便驅動多個負載，也能保持邏輯電平的完整性。這對長距離布線、大電容負載系統尤為重要。

5. ESD與Latch-up防護設計

大多數LVC芯片都具備超過±2000V的ESD防護能力，能有效應對人體接觸帶來的靜電風險。此外，其CMOS結構優化設計也增強了Latch-up抵抗能力，提升整體穩定性。

6. 高電平輸入容忍

即使供電電壓為1.8V，也允許接受3.3V的輸入信號，這在電平轉換應用中極具價值。

九、典型應用電路圖詳解

為了更具體展示74LVC245的使用方法，我們以兩個典型應用場景為例：

1. 微控制器雙向總線擴展

MCU(GPIO1-8) ---- A1~A8
DIR ← 控制信號（MCU）
OE? ← 控制信號（MCU）
                    |
                B1~B8 → 連接到外設或外部總線

在此電路中，MCU通過控制DIR和OE?信號控制芯片工作模式。當需要向外設發送數據時，將DIR設為高電平（A到B），OE?拉低；當需要從外設讀取數據時，將DIR設為低電平（B到A），OE?拉低。通過這種方式，MCU可實現與外部8位數據總線的雙向通信，而無需額外硬件切換。

2. 不同電壓系統的數據橋接

系統A（1.8V）  → A端
DIR ← 恒定電平或MCU控制
OE? ← 恒定電平或MCU控制
系統B（3.3V）  ← B端

此場景適用于兩個不同電壓平臺之間的數據交互。由于74LVC245支持3.3V容忍輸入，即便其Vcc為1.8V，仍可接收來自3.3V系統的邏輯信號，發揮電平轉換橋接的作用。這種應用常見于SoC與外部存儲芯片、外圍接口模塊之間的數據交互中。

十、電平轉換應用優勢

74LVC245在現代電子設計中廣泛充當電壓電平轉換橋梁，這是由于其出色的輸入容忍和輸出驅動能力所致。當前電子系統中普遍存在不同供電電壓等級的設備，例如1.8V的低功耗MCU需要與3.3V外設通信，或者3.3V主控芯片要與5V老舊設備協同工作。在這種場景下，電平轉換器成為系統穩定運行的關鍵。

74LVC245具有以下幾項在電平轉換中的獨特優勢：

1. 寬輸入電壓容忍特性

即使芯片工作在較低的供電電壓下，如1.8V或2.5V，它的輸入引腳仍然可以承受最高至5.5V的輸入信號。這種特性在跨平臺設計中非常有用，特別是在處理高電平系統與低電平控制器之間的信號匹配時。

2. 對稱的雙向結構

由于芯片支持控制方向，且具備完整的三態輸出，因此其A端與B端都可以看作是輸入或輸出端，使其可以靈活實現任意方向的電平橋接。例如，當主控芯片為1.8V而外部模塊為3.3V時，將芯片供電接在1.8V，同時使用DIR控制數據流向，即可輕松完成雙向橋接。

3. 簡潔的控制邏輯

僅需兩個控制引腳（OE?和DIR）即可實現三種狀態：從A到B傳輸、從B到A傳輸以及高阻斷態，簡化了系統控制邏輯，無需使用多余的三態門或分立電平轉換電路。

這種便捷且強大的特性，使74LVC245成為許多嵌入式系統、電源隔離模塊、FPGA通信接口中首選的電平轉換解決方案之一。

十一、與其他收發器芯片對比（如74HC245、74LV245）

為了更全面理解74LVC245的優勢，我們將它與同類芯片做橫向?qū)Ρ龋?strong data-start="804" data-end="815">74HC245和74LV245兩種常見型號。這幾種芯片雖然功能類似，但由于制造工藝、電壓支持范圍和驅動能力不同，它們適用的場景也存在差異。

1. 與74HC245的對比

2. 與74LV245的對比

十二、設計注意事項與抗干擾建議

在使用74LVC245設計實際電路時，應當注意若干關鍵設計細節，以保障系統的穩定性、抗干擾能力和可靠性。以下是一些實際工程經驗總結的設計建議：

1. 電源去耦

建議在芯片Vcc與GND之間接入0.1μF與1μF兩個電容，分別濾除高頻和低頻噪聲，提升供電穩定性。去耦電容盡量靠近芯片布置，避免電源紋波干擾邏輯電平。

2. 控制信號穩定性

OE?與DIR兩個引腳建議由時序可靠的控制器（如MCU或FPGA）直接控制，避免使用懸空或模擬電平輸入。OE?若接至外部控制邏輯，其電平變化應避免與數據線狀態發生沖突，建議通過上電延時控制避免在系統初始化階段發生競爭。

3. 防止數據總線沖突

在總線系統中使用多個74LVC245時，確保同一時間僅有一個器件輸出數據至總線，其他均處于高阻狀態。系統設計時應加入總線仲裁機制或使用菊花鏈?zhǔn)絆E?控制。

4. 端接匹配與布線注意

對于高速傳輸場景，建議在輸出端加串聯阻值為22~33Ω的小電阻用于匹配，減少信號反射。PCB布線時應盡量避免走線交叉、回路路徑不清晰等布線錯誤，以防止EMI問題。

十三、常見問題診斷與解決方案

在使用74LVC245芯片過程中，工程師常遇到一些實際問題，以下列出常見問題及其解決策略：

問題1：輸出異?；驍?shù)據失真

原因分析： 控制引腳未正確配置（OE?或DIR懸空）；供電不穩定；總線存在多個驅動器同時輸出。

解決方法： 檢查控制信號邏輯，確保OE?正確拉低以使能輸出；添加去耦電容穩定供電；合理規劃總線驅動器。

問題2：芯片溫度過高

原因分析： 輸出端驅動過大負載或短路；多輸出口并聯造成電流沖突。

解決方法： 檢查負載電流是否超出芯片規格；避免多個芯片同時驅動同一總線；必要時加限流電阻。

問題3：通信速率不足或誤碼頻繁

原因分析： 傳輸線過長引起信號衰減或反射；芯片驅動能力不足以支持長距離傳輸。

解決方法： 加入串聯終端電阻；縮短布線長度；使用差分信號傳輸方案或添加緩沖級。

十四、測試、驗證與仿真方法

在任何數字邏輯設計過程中，驗證芯片行為和電路正確性是至關重要的一步。對于74LVC245這樣的三態雙向總線收發器，測試方法既包括靜態功能驗證，也包括動態時序仿真和系統級集成驗證。

1. 靜態功能測試

這類測試主要用于驗證芯片的基本邏輯行為：

• 設置不同的OE?和DIR組合，觀察是否正確控制輸出/高阻狀態；

• 向A端或B端輸入固定電平（如0或1），驗證另一端是否正確反映；

• 斷電后檢查是否有“漏電現象”，以驗證高阻態是否有效；

• 驗證輸入容忍性，在VCC = 1.8V或3.3V時，輸入5V邏輯信號檢查是否無損。

常見工具：邏輯分析儀、多通道示波器、微控制器開發板（如STM32或Arduino）配合GPIO輸出測試向量。

2. 動態時序仿真

為了確保設計滿足信號完整性和速度需求，應在仿真軟件中模擬其動態行為，尤其是在高頻數據傳輸應用中：

• 使用SPICE模型或IBIS模型進行時域仿真；

• 仿真輸入跳變沿對輸出延遲的影響，評估傳播延遲tpd；

• 驗證輸出電平上升沿、下降沿（tr/tf）是否符合標準總線系統需求；

• 檢查在不同電壓、不同負載下的電流消耗變化。

推薦軟件：LTspice、Cadence PSpice、Mentor HyperLynx Signal Integrity。

3. 系統級驗證

在目標應用平臺上進行系統級聯調是必不可少的步驟：

• 在與MCU/FPGA對接時測試通信穩定性；

• 驗證多芯片協作下的總線管理邏輯是否一致；

• 用大量數據測試傳輸穩定性（如UART、SPI、I2C數據橋接）；

• 在電壓波動、電磁干擾下測試穩健性（如加電噪聲、負載熱啟動）。

十五、封裝選型與布局優化策略

74LVC245芯片廣泛提供多種封裝形式以適應不同PCB布局需求，包括SOIC-20、TSSOP-20、SSOP-20、VQFN-20等。每種封裝對應的特點與使用建議如下：

1. 常見封裝類型

• 芯片中線對稱放置：由于A與B端對稱，建議以中軸線方式放置，有利于左右兩側總線直接進入；

• 靠近MCU/FPGA布放：減少數據線長度，降低信號延遲；

• 三態控制線優先布線：OE?和DIR應避免與高速數據線平行布線，防止干擾；

• 地線短而粗：尤其VQFN封裝需布置GND焊盤，以確保地穩定性與良好散熱；

• 電源層鋪銅：VCC與GND連接建議使用多層板供電層或鋪銅方式。

十六、結語：工程實戰中的不可或缺角色

74LVC245不僅是一個數字信號收發器，更是現代信號完整性管理、電平橋接、總線共享優化的解決方案核心器件。它所扮演的角色遠不止邏輯門那么簡單，而是：

• 在不同電壓平臺之間搭建穩定通信橋梁；

• 通過三態高阻狀態參與復雜總線共享機制；

• 以高速傳輸與強驅動能力，成為嵌入式設計中的可靠傳輸保障者；

• 在低功耗場景中以出色的電平容忍度簡化設計邏輯，降低系統成本。

其低延遲、強兼容、穩定輸出特性，使其在物聯網節點、工業控制器、便攜設備接口、高速數碼產品等領域成為設計工程師信賴的選擇。
