功率器件的散熱路徑是熱設計的核心，直接影響器件可靠性、壽命及系統效率。以下從熱傳導、熱對流、熱輻射三大基礎機制出發，系統解析功率器件的散熱路徑及優化策略。

一、功率器件散熱路徑的三級傳導模型

1. 一級散熱路徑：芯片→封裝基板（熱源內部傳導）

• 關鍵環節：

• DBC（直接覆銅陶瓷）：Al?O?基板（導熱系數24W/m·K）用于中低功率，AlN基板（導熱系數170W/m·K）用于高功率場景。

• AMB（活性金屬釬焊）基板：Cu-Si?N?基板（導熱系數90W/m·K）兼顧導熱與機械強度。

• 芯片與基板界面：通過焊料層（導熱系數60-80W/m·K）或燒結銀層（導熱系數200-300W/m·K）實現熱傳導。

• 基板材料：

• 失效案例：

• 芯片與基板間存在0.1mm氣隙，熱阻增加5倍（從0.1°C/W升至0.5°C/W），導致結溫升高40°C。

• 解決方案：采用納米銀燒結工藝替代焊料，界面熱阻降低至0.01°C/W。

2. 二級散熱路徑：封裝基板→散熱器（熱源外部傳導）

• 關鍵環節：

• 平行翅片散熱器：翅片間距≥2mm（自然對流）或1mm（強制風冷），表面積/體積比＞5。

• 針翅散熱器：熱阻比平行翅片低15%，但成本增加40%。

• 導熱硅脂：導熱系數1-5W/m·K，厚度0.1-0.5mm，用于低功耗場景。

• 相變材料（PCM）：導熱系數6-8W/m·K，液態填充微孔隙，接觸熱阻降低30%。

• 石墨烯導熱墊：導熱系數1500W/m·K，厚度0.03mm，用于高密度封裝。

• TIM（熱界面材料）：

• 散熱器結構：

• 優化案例：

• 某IGBT模塊采用石墨烯導熱墊+針翅散熱器組合，熱阻從0.5°C/W降至0.2°C/W，結溫降低30°C。

3. 三級散熱路徑：散熱器→環境（熱對流與輻射）

• 自然對流散熱：

• 公式：

Q=hAΔT(h≈5?10W/m2cdotpK)

• 強制對流散熱：

• 串行風道：熱阻降低10%，但噪聲增加5dB。

• 并行風道：各模塊溫度均勻性提升15%，但需增加導流板。

• 軸流風扇：風量10-100CFM，靜壓＜50Pa，用于開放空間。

• 離心風機：風量5-50CFM，靜壓＞100Pa，用于密閉機箱。

• 風扇選型：

• 風道設計：

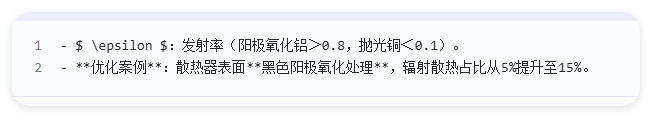

• 熱輻射散熱：

• 輻射公式：

Q=?σA(T表面4?T環境4)

三、散熱路徑的優化策略與工具

1. 熱阻網絡建模

• 方法：

• 建立等效熱阻網絡，將各環節熱阻串聯計算總熱阻：

R總=R芯片-基板+RTIM+R散熱器+R對流

• 案例：

• IGBT模塊：0.02°C/W（芯片-基板） + 0.03°C/W（TIM） + 0.15°C/W（散熱器） + 0.1°C/W（對流） = 0.3°C/W

• 優化后：0.01°C/W（納米銀燒結） + 0.01°C/W（石墨烯TIM） + 0.05°C/W（液冷） + 0.02°C/W（對流） = 0.09°C/W

2. 熱仿真工具

• 軟件推薦：

• ANSYS Icepak：精確模擬自然對流與強制風冷，支持多物理場耦合。

• FloTHERM：快速生成散熱器拓?fù)?，?yōu)化翅片形狀與間距。

• 案例：

• 某電源模塊通過FloTHERM仿真，將散熱器翅片厚度從1mm優化至0.8mm，重量降低20%的同時散熱效率提升10%。

3. 實驗驗證方法

• 關鍵測試：

• 紅外熱成像：定位熱點，驗證仿真模型準確性（誤差＜5%）。

• 熱瞬態測試：通過結構函數法提取各層熱阻（如T3Ster設備）。

• 標準參考：

• JEDEC JESD51：定義自然對流與強制風冷測試條件。

• MIL-STD-883：規定熱沖擊與熱循環試驗方法。

四、散熱路徑的邊界條件與選型原則

1. 自然對流邊界

• 適用場景：

• 低功耗器件（＜50W）

• 消費電子（如LED照明、手機充電頭）

• 設計原則：

• 散熱器表面積/體積比＞3

• 翅片間距≥2mm（避免熱短路）

2. 強制風冷邊界

• 適用場景：

• 中高功率器件（50-500W）

• 工業電源、變頻器

• 設計原則：

• 風速＞2m/s時，功率密度可達2W/cm2

• 風機功耗＜系統總功耗的5%

3. 液冷邊界

• 適用場景：

• 極高功率器件（＞500W）

• 新能源汽車電驅、數據中心服務器

• 設計原則：

• 微通道冷板流阻＜0.1bar

• 冷卻液流速＞1m/s（避免局部過熱）

五、總結：功率器件散熱路徑的核心邏輯

1. 熱源內部傳導：

• 芯片→基板路徑需高導熱材料（如燒結銀、AlN陶瓷）與低界面熱阻（納米銀、石墨烯）協同優化。

2. 熱源外部傳導：

• TIM選型需平衡導熱系數與厚度（石墨烯導熱墊兼顧兩者，但成本高）。

3. 對流與輻射：

• 自然對流依賴大表面積（波紋翅片），強制對流依賴高風速（離心風機），液冷依賴微通道拓?fù)?/span>。

終極目標：通過三級路徑協同優化，將結溫控制在安全閾值以下（如SiC器件結溫＜175°C），同時兼顧成本、重量、可靠性三重約束。
