UCC27324P參數及代換深度解析

一、UCC27324P芯片概述

UCC27324P是一款由德州儀器（Texas Instruments，簡稱TI）生產的高性能雙通道低邊MOSFET/IGBT柵極驅動器芯片。該芯片專為需要高速、高電流驅動能力的功率開關應用而設計，廣泛應用于電機驅動、電源轉換、照明控制等領域。UCC27324P以其出色的電氣性能、可靠性和易用性，在工業控制、消費電子和汽車電子等多個行業中占據重要地位。

二、UCC27324P核心參數詳解

1. 電氣特性

電源電壓范圍：UCC27324P的工作電源電壓范圍為4.5V至15V（部分資料提及最大可達25V，但典型應用中以15V為上限），這一寬電壓范圍使其能夠適應多種電源環境，提高了系統的靈活性和可靠性。

輸出電流能力：芯片提供雙通道輸出，每通道的峰值灌電流和拉電流均可達4A，這意味著它能夠快速驅動大功率MOSFET或IGBT的柵極，實現高效的開關操作。

上升/下降時間：UCC27324P的輸出上升時間和下降時間均非常短，典型值分別為20ns和15ns（部分資料提及23ns），這保證了開關動作的迅速性，減少了開關損耗，提高了系統效率。

傳播延遲時間：芯片的傳播延遲時間也很短，有助于減少系統響應時間，提高控制精度。

2. 工作溫度范圍

UCC27324P的工作溫度范圍為-40℃至+125℃，甚至在某些資料中提及可達-55℃至+150℃，這一寬溫度范圍使其能夠適應各種極端工作環境，確保在高溫或低溫條件下仍能穩定工作。

3. 封裝與引腳配置

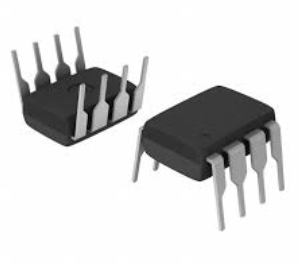

UCC27324P通常采用PDIP-8或SOP-8封裝，這些封裝形式便于PCB布局和焊接，同時提供了良好的電氣性能和機械強度。芯片引腳配置合理，便于與外部電路連接，降低了設計復雜度。

4. 保護功能

UCC27324P內置了多種保護功能，如欠壓鎖定（UVLO）、過流保護（OCP）和過熱保護（OTP）等，這些保護功能能夠確保芯片在異常工作條件下自動關閉或限制輸出電流，防止芯片損壞，提高了系統的可靠性和安全性。

三、UCC27324P應用領域

1. 電機驅動

在電機驅動系統中，UCC27324P能夠高效驅動MOSFET或IGBT，實現電機的精確控制。其高電流驅動能力和快速開關特性使得電機能夠快速響應控制信號，提高系統的動態性能和效率。

2. 電源轉換

在電源轉換電路中，UCC27324P可用于驅動開關管，實現高效的DC-DC或AC-DC轉換。其寬電源電壓范圍和出色的電氣性能使得電源轉換器能夠在不同輸入電壓下穩定工作，同時保持高效率。

3. 照明控制

在LED照明控制系統中，UCC27324P可用于驅動LED驅動電路中的開關管，實現LED的調光和開關控制。其快速開關特性和高可靠性確保了LED照明的穩定性和壽命。

4. 汽車電子

在汽車電子領域，UCC27324P的寬溫度范圍和出色的電氣性能使其成為驅動汽車電機、傳感器和執行器的理想選擇。其內置的保護功能也提高了汽車電子系統的安全性和可靠性。

四、UCC27324P代換芯片推薦與分析

1. 代換芯片選擇原則

在選擇UCC27324P的代換芯片時，應遵循以下原則：

電氣性能匹配：代換芯片的電氣性能（如電源電壓范圍、輸出電流能力、上升/下降時間等）應與UCC27324P相近或更優。

封裝兼容：代換芯片的封裝形式應與UCC27324P相同或相似，以便于PCB布局和焊接。

功能兼容：代換芯片應具備與UCC27324P相同或相似的功能，如保護功能、邏輯電平兼容性等。

成本效益：在滿足性能要求的前提下，應選擇成本效益更高的代換芯片。

2. 推薦代換芯片

（1）UCC27424D

UCC27424D是TI推出的一款與UCC27324P性能相近的雙通道低邊MOSFET/IGBT柵極驅動器芯片。其主要特點包括：

電氣性能：UCC27424D的工作電源電壓范圍為4V至15V，輸出電流能力同樣為4A，上升/下降時間與UCC27324P相近。

封裝與引腳配置：UCC27424D采用SOIC-8封裝，引腳配置與UCC27324P相似，便于替換。

功能兼容：UCC27424D同樣具備欠壓鎖定、過流保護和過熱保護等功能，確保系統的可靠性和安全性。

（2）TC4427A系列

TC4427A系列是Microchip Technology推出的一款高性能雙通道非反相MOSFET驅動器芯片。雖然其輸出電流能力略低于UCC27324P（為1.5A），但在某些對電流要求不高的應用中仍可作為替代方案。其主要特點包括：

電氣性能：TC4427A系列的工作電源電壓范圍為4.5V至18V，輸出電流能力為1.5A，上升/下降時間較短，能夠滿足一般開關應用的需求。

封裝與引腳配置：TC4427A系列提供多種封裝形式，包括PDIP-8和MSOP-8等，便于與UCC27324P進行替換。

功能特點：TC4427A系列具有低輸出阻抗、高電容負載驅動能力和良好的靜電放電（ESD）保護性能。

（3）EG27324

EG27324是一款帶SD（Shutdown）功能的雙路獨立驅動專用芯片，由某廠商生產。雖然其并非直接替代UCC27324P的型號，但在某些特定應用中可作為替代方案。其主要特點包括：

電氣性能：EG27324的電源電壓范圍為2.8V至20V，靜態功耗小于1uA，輸出電流能力為±2A/2.5A（具體取決于型號），能夠滿足一般驅動需求。

封裝與引腳配置：EG27324采用SOP-8封裝，引腳配置與UCC27324P有所不同，但可通過適當電路設計進行替換。

功能特點：EG27324內置邏輯信號輸入處理電路、電平位移電路和輸出驅動電路，具有輸入輸出延時短、SD輸入通道高電平有效等特點。此外，其外圍器件少、靜態電流小，非常適合電池供電場合。

3. 代換芯片分析

（1）性能對比

從電氣性能來看，UCC27424D與UCC27324P最為接近，無論是電源電壓范圍、輸出電流能力還是上升/下降時間等方面都表現出色。而TC4427A系列雖然輸出電流能力略低，但在其他方面也有不俗表現。EG27324則以其獨特的SD功能和寬電源電壓范圍在某些特定應用中具有優勢。

（2）成本效益分析

在成本效益方面，不同代換芯片的價格因供應商、采購量和市場供需關系等因素而異。一般來說，國產芯片在價格上可能更具競爭力，但性能和可靠性方面可能存在一定差異。因此，在選擇代換芯片時，需要綜合考慮性能、成本和可靠性等因素。

（3）應用場景適應性

不同代換芯片在不同應用場景下的適應性也有所不同。例如，在需要高電流驅動能力的應用中，UCC27424D可能是更好的選擇；而在對成本敏感或空間受限的應用中，TC4427A系列或EG27324可能更具優勢。

五、UCC27324P代換注意事項

1. 電路設計調整

在替換UCC27324P時，可能需要對電路設計進行適當調整。例如，如果代換芯片的引腳配置與UCC27324P不同，則需要重新布局PCB并調整走線；如果代換芯片的電氣性能有所差異（如輸出電流能力、上升/下降時間等），則可能需要調整驅動電路的參數以確保系統性能不受影響。

2. 性能驗證與測試

在替換芯片后，必須對系統進行全面的性能驗證和測試。這包括電氣性能測試（如電源電壓范圍、輸出電流能力、上升/下降時間等）、功能測試（如保護功能、邏輯電平兼容性等）以及可靠性測試（如高溫老化測試、振動測試等）。只有通過嚴格的測試和驗證，才能確保替換后的系統能夠滿足設計要求并穩定運行。

3. 供應商選擇與技術支持

在選擇代換芯片時，應選擇有良好信譽和售后服務的供應商。同時，了解供應商是否提供技術支持和解決方案也是非常重要的。在替換過程中遇到問題時，能夠及時獲得供應商的技術支持和解決方案將大大縮短開發周期并降低風險。

六、UCC27324P及其代換芯片的市場趨勢與發展

1. 市場趨勢

隨著工業自動化、消費電子和汽車電子等行業的快速發展，對高性能柵極驅動器芯片的需求不斷增加。UCC27324P及其代換芯片作為其中的重要一員，其市場需求也呈現出穩步增長的趨勢。同時，隨著技術的不斷進步和成本的降低，國產芯片在市場上的競爭力也逐漸增強。

2. 技術發展

未來，柵極驅動器芯片的技術發展將主要集中在以下幾個方面：一是提高電氣性能（如輸出電流能力、開關速度等）；二是降低功耗和成本；三是增強保護功能和可靠性；四是提高集成度和易用性。這些技術的發展將推動?xùn)艠O驅動器芯片在更多領域得到廣泛應用。

3. 國產化替代趨勢

隨著國內半導體產業的快速發展和技術實力的不斷提升，越來越多的國產芯片開始嶄露頭角。在柵極驅動器芯片領域，一些國內廠商已經推出了性能不俗的產品，并逐漸在市場上占據一席之地。未來，隨著國產化替代趨勢的加速推進，國產芯片有望在更多領域?qū)崿F(xiàn)進口替代。

七、結論與展望

UCC27324P作為一款高性能的雙通道低邊MOSFET/IGBT柵極驅動器芯片，在工業控制、消費電子和汽車電子等多個行業中發揮著重要作用。其出色的電氣性能、可靠性和易用性使其成為眾多工程師的首選之一。然而，在芯片供應緊張或成本考慮的情況下，選擇合適的代換芯片也是非常重要的。本文詳細介紹了UCC27324P的核心參數、應用領域以及代換芯片的選擇原則和分析方法，并提供了相關注意事項和市場趨勢的展望。希望這些信息能夠?qū)こ處焸冊谛酒鎿Q過程中提供有益的參考和幫助。未來，隨著技術的不斷進步和市場的不斷發展，柵極驅動器芯片領域?qū)⒂瓉砀訌V闊的發展前景。
