LM2596-5.0中文資料詳解

一、概述

LM2596-5.0是德州儀器（TI）推出的一款高性能降壓型DC-DC開關電源芯片，屬于LM2596系列中的固定5V輸出版本。該芯片采用先進的開關電源技術，能夠?qū)⑤斎腚妷悍€(wěn)定轉換為5V輸出，同時提供高達3A的驅動電流，適用于多種電子設備的電源需求。其內部集成了頻率補償、固定頻率振蕩器、基準穩壓電路、熱關斷電路、電流限制電路等關鍵功能模塊，極大地簡化了電源電路設計，提高了系統的穩定性和可靠性。

二、主要特性

1. 輸出電壓：固定5V輸出，輸出電壓精度高，誤差范圍通常在±4%以內，能夠滿足大多數電子設備對電壓穩定性的要求。

2. 輸出電流：最大輸出電流可達3A，能夠?yàn)橹行」β试O(shè)備提供穩定的電源支持。

3. 輸入電壓范圍：支持4.75V至40V的寬輸入電壓范圍，適應多種電源環境，如電池供電、市電整流等。

4. 工作頻率：內部振蕩頻率為150kHz，屬于第二代開關電壓調節器，具有功耗小、效率高的特點。

5. 轉換效率：轉換效率通常在75%至90%之間，具體效率取決于輸入輸出電壓差、負載電流以及芯片本身的設計效率。在高負載情況下，效率通常較高。

6. 保護功能：內置過流保護、短路保護和過熱保護機制，當輸出電流超過一定閾值或芯片溫度過高時，會自動限制電流輸出或關閉電源，防止芯片因過載或過熱而損壞。

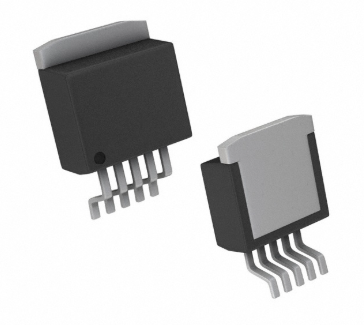

7. 封裝形式：提供TO-220（DIP）和TO-263（SMD）兩種封裝形式，方便用戶根據實際需求選擇合適的封裝類型。

三、引腳定義與功能

LM2596-5.0采用5腳封裝，引腳定義及功能如下：

1. 引腳1（Vin）：輸入電壓引腳，用于連接外部輸入電壓源。輸入電壓應大于輸出電壓且必須在芯片規定的工作電壓范圍內，通常為4.75V至40V。

2. 引腳2（Output）：輸出電壓引腳，提供轉換后的穩壓輸出電壓。

3. 引腳3（GND）：接地引腳，所有電路回路都必須與此引腳相連接，以確保電流的正常流動。

4. 引腳4（Feedback）：反饋引腳，用于監測輸出電壓，通過外部電阻分壓器反饋到此引腳，調節輸出電壓。

5. 引腳5（ON/OFF）：開關控制引腳，允許使用邏輯信號關閉開關穩壓器電路，從而將總輸入電源電流降至80μA。將此引腳拉到約1.3V的閾值電壓以下會打開調整器，而將此引腳拉到1.3V以上（最高可達25V）將關閉調整器。如果不需要此關機功能，則可將開/關引腳直接接地，使調節器保持打開狀態。

四、工作原理

LM2596-5.0采用脈寬調制（PWM）控制技術，通過調節開關管的導通和關閉時間（占空比）來控制輸出電壓。其基本工作原理如下：

1. 導通階段：當開關管導通時，輸入電壓通過電感為輸出電路提供能量。電感逐漸充電，其電流線性增加，能量存儲在電感中。

2. 關斷階段：當開關管關閉時，電感中的能量被釋放到輸出，通過二極管流向負載，提供穩定的輸出電壓。此時，電感電流逐漸減少，直到下一個開關周期開始。

3. 反饋控制：LM2596-5.0使用反饋控制機制保持輸出電壓的穩定。反饋引腳連接到分壓器，分壓器的輸出電壓與內部基準電壓進行比較。當輸出電壓變化時，反饋信號也會相應變化，從而調整開關的占空比，以維持輸出電壓在設定值附近。

五、應用電路設計

5.1 基礎電路設計

為了快速搭建一個穩定的LM2596-5.0電源，需要準備以下元件：

• LM2596-5.0芯片

• 輸入濾波電容器（如100μF電解電容）

• 輸出濾波電容器（如220μF電解電容）

• 電感器（如33μH或47μH）

• 續流二極管（如肖特基二極管SS34）

• 輸入輸出端子

連接步驟如下：

1. 將輸入電壓接到電源模塊的輸入端子上，確保輸入電壓在芯片規定的范圍內。

2. 在輸入端并聯一個電解電容以減少輸入電壓的噪聲。

3. 將電感器連接在輸入和輸出引腳之間，并確保二極管的負端連接到芯片的公共端。

4. 在輸出端并聯一個電解電容以平滑輸出電壓。

5. 連接負載（如微控制器、傳感器等），并觀察輸出電壓是否穩定。

5.2 PCB設計要點

在進行PCB設計時，需要注意以下幾點：

1. 輸入電容布局：輸入電容應就近放在芯片的輸入Vin和功率地PGND之間，減少寄生電感的存在。因?yàn)檩斎腚娏鞑贿B續，寄生電感引起的噪聲會對芯片的耐壓以及邏輯單元造成不良影響。

2. 功率回路設計：功率回路應盡可能短粗，保持較小的環路面積，減少噪聲輻射。開關控制腳（SW）是噪聲源，應保持電流的同時盡量減小其面積，并遠離敏感的易受干擾的位置，如電感、二極管等。

3. 輸出電容布局：輸出電容應靠近電感放置，以提供良好的濾波效果。地端應增加地過孔，以提高地線的導電性能。

4. 反饋線設計：反饋線應遠離電感等噪聲源，并用地線進行屏蔽。調節輸出電壓的電阻應靠近LM2596的反饋引腳，以減少噪聲的耦合。

5. 散熱設計：在高負載情況下，LM2596-5.0可能會產生較多熱量。因此，需要合理布置散熱措施，如加裝散熱片或增加PCB上的覆銅區域，以避免芯片過熱。

六、元件選型與參數計算

6.1 電感器選型

電感器是LM2596-5.0電路中的關鍵元件之一，其選型直接影響到電源的穩定性和效率。在選擇電感器時，需要考慮以下因素：

• 電感值：電感值的大小取決于輸入電壓、輸出電壓、輸出電流和開關頻率。一般來說，電感值越大，輸出紋波越小，但也會導致反應速度降低。對于LM2596-5.0，在12V輸入、5V輸出、3A負載的情況下，推薦使用33μH或47μH的電感器。

• 飽和電流：電感器需要具備足夠的飽和電流，以避免在高負載時飽和導致性能下降。飽和電流應大于芯片的最大輸出電流（3A）。

• 直流電阻（DCR）：選擇較低的DCR可以減少能量損耗，提高效率。

6.2 電容器選型

電容器在LM2596-5.0電路中起到濾波和儲能的作用。在選擇電容器時，需要考慮以下因素：

• 輸入電容：輸入電容用于減少輸入電壓的波動。一般選擇大容量的電解電容（如100μF至470μF），其電壓等級應高于輸入電壓。

• 輸出電容：輸出電容用于減少輸出電壓的紋波。一般選擇比輸入電容更大的電解電容（如220μF至330μF），其電壓等級應高于輸出電壓。

• 陶瓷電容：在輸入端和輸出端還可以并聯小容量的陶瓷電容（如0.1μF至1μF），以濾除高頻噪聲。

6.3 二極管選型

LM2596-5.0一般使用肖特基二極管作為續流二極管，其低正向壓降可以減少損耗，提高效率。在選擇二極管時，需要考慮以下因素：

• 反向電壓額定值：二極管的反向電壓額定值應高于輸入電壓，以確保在芯片關閉時能夠承受反向電壓。

• 平均電流承載能力：二極管應具有足夠的平均電流承載能力，以滿足負載電流的需求。

6.4 輸出電壓調節（僅適用于可調版本）

雖然LM2596-5.0是固定輸出版本，但了解可調版本的輸出電壓調節方法對于理解芯片的工作原理和設計靈活性具有重要意義。對于LM2596-ADJ（可調版本），輸出電壓可以通過外部電阻分壓器進行調節。輸出電壓的計算公式為：
Vout = Vref × (1 + R2 / R1)
其中，Vref為內部基準電壓（1.23V），R1和R2為外部反饋電阻。為了確保輸出穩定，R1通常選用標稱阻值為1KΩ、精度為1%的電阻。R2的阻值則根據所需的輸出電壓進行計算。

七、性能測試與驗證

在完成LM2596-5.0電源電路的設計和搭建后，需要進行性能測試與驗證，以確保其滿足設計要求。以下是一些常見的測試項目和方法：

1. 輸出電壓測試：使用數字萬用表測量輸出電壓，確保其與設定電壓相匹配且波動在可接受范圍內。在不同負載下測量輸出電壓，觀察其穩定性。

2. 負載調整率測試：在不同負載下測量輸出電壓，負載從輕到重逐步增加，觀察輸出電壓是否保持穩定。負載調整率反映了電源在不同負載條件下的電壓穩定性。

3. 線性調整率測試：緩慢改變輸入電壓，測量輸出電壓的穩定性。線性調整率反映了電源在不同輸入電壓條件下的電壓穩定性。

4. 效率測試：測量輸入電壓、輸入電流、輸出電壓和輸出電流，計算電源的轉換效率。效率測試有助于評估電源的能耗和性能。

5. 過載測試：故意施加超出設計負載的電流，觀察電源保護機制是否正常工作。過載測試有助于驗證電源的過流保護和短路保護功能。

八、應用案例與拓展

8.1 固定電壓輸出應用

LM2596-5.0的固定5V輸出版本適用于需要穩定5V電源的場合，如：

• USB供電模塊：為手機、平板電腦等移動設備提供穩定的5V充電電源。

• 微控制器電源：為Arduino、Raspberry Pi等微控制器開發板提供穩定的5V工作電源。

• 傳感器電源：為各種5V供電的傳感器模塊提供穩定的電源支持。

8.2 可調電壓輸出拓展（基于LM2596-ADJ）

雖然LM2596-5.0是固定輸出版本，但了解LM2596-ADJ（可調版本）的應用有助于拓展設計思路。LM2596-ADJ可以通過外部電阻調節輸出電壓，適用于需要可調電壓輸出的場合，如：

• 電池充電器設計：通過調節輸出電壓和電流，為不同規格的電池提供安全的充電環境。

• LED驅動電路：通過調節輸出電流，控制LED的亮度，實現調光功能。

• 實驗與教學：幫助學生和研究人員理解電源管理的基本原理和設計方法，進行電源電路的實驗和調試。

8.3 高級應用與優化

對于對電源性能有更高要求的場合，可以考慮以下高級應用與優化方法：

• 同步整流技術：采用同步整流技術代替?zhèn)鹘y(tǒng)的肖特基二極管整流，可以進一步提高電源的轉換效率。

• 多路輸出設計：通過級聯多個LM2596芯片或采用多路輸出控制器，實現多路不同電壓的輸出。

• 數字控制與監控：結合微控制器或數字信號處理器（DSP），實現電源的數字化控制和監控，提高系統的智能化水平。

九、常見問題與解決方案

在使用LM2596-5.0的過程中，可能會遇到一些常見問題。以下是一些常見問題及其解決方案：

1. 輸出電壓不穩定：

• 可能原因：反饋電阻選擇不當、電感飽和、輸入電壓波動等。

• 解決方案：檢查反饋電阻值是否正確、電感是否飽和、輸入電壓是否穩定，并進行相應調整。

2. 芯片過熱：

• 可能原因：負載電流過大、散熱不良、環境溫度過高等。

• 解決方案：減小負載電流、加裝散熱片或改善散熱條件、降低環境溫度等。

3. 輸出無電壓或電壓過低：

• 可能原因：輸入電源斷電、芯片損壞、反饋引腳短路等。

• 解決方案：檢查輸入電源連接及其電壓、更換芯片、檢查反饋引腳是否短路等。

4. 電磁干擾（EMI）問題：

• 可能原因：PCB布局不合理、元件選型不當、接地不良等。

• 解決方案：優化PCB布局、選擇合適的元件、改善接地條件、增加濾波電路等。

十、總結與展望

LM2596-5.0作為一款高性能的降壓型DC-DC開關電源芯片，具有輸出電壓穩定、輸出電流大、輸入電壓范圍寬、轉換效率高、保護功能完善等優點。其廣泛應用于電子玩具、便攜式音響、計算器、遙控設備、各類電子系統等眾多領域，是電子愛好者和專業工程師的理想選擇。

隨著電子技術的不斷發展，對電源性能的要求也越來越高。未來，LM2596系列芯片可能會繼續優化和升級，如提高轉換效率、降低功耗、增強保護功能等。同時，隨著新型材料和新工藝的應用，電源電路的設計也將更加緊湊和高效。因此，深入學習和掌握LM2596-5.0的工作原理和應用技術，對于電子工程師來說具有重要的意義。
