LM2940中文資料詳解

一、LM2940概述

LM2940是一款由UNISONIC TECHNOLOGIES CO., LTD等廠商生產的低壓差線性穩壓器（LDO），廣泛應用于計算機輔助電源電路、電池供電設備、工業控制、汽車電子等領域。其核心優勢在于低壓差特性、高輸出電流能力、低靜態電流以及多重保護機制，能夠?yàn)橄到y(tǒng)提供穩定可靠的電源支持。

1.1 核心特性

• 低壓差設計：在輸出電流為1A時，典型壓差僅為0.5V，最大不超過1V。這一特性使其在輸入電壓接近輸出電壓的場景中表現優異，例如電池供電設備在放電后期電壓下降時，LM2940仍能穩定輸出5V電壓，延長設備續航時間。

• 高輸出電流能力：最大輸出電流可達1A，能夠滿足小型功率放大器、直流電機驅動電路等功率需求較大的負載。

• 低靜態電流：在1A輸出電流和5V輸入輸出壓差下，靜態電流僅為30mA，顯著低于傳統線性穩壓器（如7805的靜態電流高達3mA），有助于降低系統功耗。

• 寬輸入電壓范圍：支持6V至26V的輸入電壓，適應不同電源環境。

• 多重保護機制：內置電流限制、過熱保護、電池反接保護和反插入保護，確保芯片和電路在異常情況下免受損壞。

• 寬工作溫度范圍：-40℃至+125℃，適用于極端溫度環境。

1.2 應用場景

LM2940適用于需要高效、穩定電源管理的場景，例如：

• 電池供電設備：如便攜式儀器、智能小車、無線傳感器節點等，利用其低壓差特性延長電池壽命。

• 汽車電子：車載電源系統需應對電壓波動和反接風險，LM2940的反接保護和寬溫特性使其成為理想選擇。

• 工業控制：為PLC、傳感器等提供穩定電源，確保系統可靠性。

• 計算機輔助電源：作為主板或外設的穩壓模塊，提供低紋波、高精度的電源輸出。

二、LM2940技術參數詳解

2.1 電氣參數

• 輸出電壓：固定版本提供5V、8V、9V、10V、12V、15V等多種選擇；可調版本輸出電壓范圍為5V至20V。

• 輸出電流：最大1A，典型壓差與輸出電流關系如下：

• 1A輸出時，壓差典型值0.5V，最大1V。

• 100mA輸出時，壓差典型值110mV。

• 輸入電壓范圍：6V至26V，超出此范圍可能觸發保護機制。

• 靜態電流：

• 正常工作模式下（輸入輸出壓差>3V），靜態電流極低。

• 壓差模式下（輸入輸出壓差≤3V），靜態電流約為30mA（1A輸出時）。

• 線性調整率：輸入電壓變化時輸出電壓的穩定性。例如，LM2940-5.0在輸入電壓從VOUT+2V變化到26V且IOUT=5mA時，線性調整率典型值為20mV，最大值為50mV。

• 負載調整率：輸出電流變化時輸出電壓的穩定性。例如，LM2940-5.0在IOUT從50mA變化到1A時，負載調整率典型值為35mV，最大值為50mV。

• 輸出阻抗：典型值為35mΩ（100mA DC和20mArms、fo=120Hz測試條件下），較低的輸出阻抗有助于應對負載變化。

• 紋波抑制比：典型值為72dB（fo=120Hz、1Vrms、IOUT=100mA時），能夠有效抑制輸入電壓紋波。

• 短路電流：安全參數范圍為1.6A至1.9A，當電路出現短路故障時，芯片會將電流限制在此范圍內。

2.2 封裝與引腳定義

LM2940提供多種封裝形式，以滿足不同應用場景的需求：

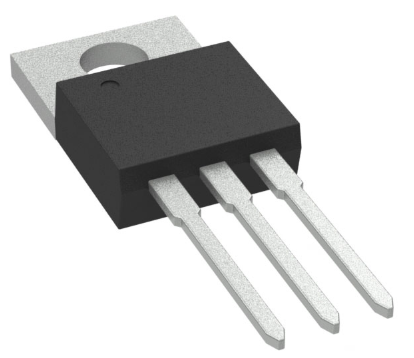

• TO-220：金屬封裝，適用于較大功率的散熱應用。

• TO-263：表面貼裝封裝，適合自動化生產。

• SOT-223：小型表面貼裝封裝，節省PCB空間。

• TO-252：另一種表面貼裝封裝，兼顧散熱與空間利用率。

引腳定義（以TO-220封裝為例）：

1. VIN（輸入引腳）：接入較高電壓的電源輸入，為芯片提供能量。

2. GND（接地引腳）：為電路提供電氣參考地。

3. VOUT（輸出引腳）：輸出經過穩壓后的穩定電壓，為負載供電。

2.3 保護機制

• 電流限制：當輸出電流超過規定值時，芯片自動降低輸出電流，防止過載損壞。

• 過熱保護：當芯片溫度超過安全限值時，熱關斷功能啟動，自動關閉輸出，防止過熱損壞。

• 電池反接保護：防止因電池或電源極性接反而損壞芯片，提高電路可靠性。

• 反插入保護：防止因芯片錯誤插入而導致的損壞。

三、LM2940典型應用電路與設計指南

3.1 基本應用電路

LM2940的基本應用電路結構簡單，僅需在輸入引腳（VIN）和輸出引腳（VOUT）分別連接合適的濾波電容即可。

• 輸入電容（C1）：通常選用0.47μF的電容，用于濾除輸入電壓中的高頻噪聲。若芯片離電源濾波較遠，需增大電容值以提高濾波效果。

• 輸出電容（COUT）：必須選用不小于22μF的電容，且盡量靠近芯片，以保證輸出電壓的穩定性。電容的等效串聯電阻（ESR）應盡可能低，以減少輸出電壓紋波。

3.2 電路設計要點

1. 電容選擇：

• 輸出電容的容量和ESR直接影響輸出電壓的穩定性和紋波大小。建議選擇低ESR的鉭電容或陶瓷電容。

• 輸入電容的耐壓值必須高于實際工作電壓，防止電容擊穿。

2. 散熱設計：

• 在大電流輸出或輸入輸出壓差較大時，芯片會產生較多熱量。對于采用TO-220或TO-263封裝的芯片，需安裝合適的散熱片，確保芯片溫度在允許范圍內。

3. 布局布線：

• VIN、VOUT和GND引腳的走線應盡量短且寬，以減小線路電阻和電感，降低電壓降和噪聲干擾。

• 避免將電源走線與其他敏感信號走線平行或靠近，防止相互干擾。

3.3 性能特性曲線分析

• 壓差與輸出電流曲線：隨著輸出電流增加，壓差逐漸增大，但在1A輸出時仍能保持較低壓差。設計人員可根據此曲線確定芯片的工作點，確保在預期負載下壓差滿足要求。

• 溫度相關曲線：輸出電壓、靜態電流等參數隨溫度的變化趨勢。例如，在高溫環境下，靜態電流可能略有增加，設計人員需根據曲線調整散熱措施或選擇合適的工作參數。

四、LM2940與常見穩壓器的對比

4.1 與7805的對比

• 壓差特性：7805為傳統線性穩壓器，輸入電壓必須比輸出電壓高至少2V（例如輸出5V時，輸入需≥7V）。而LM2940的壓差僅為0.5V（1A輸出時），輸入電壓僅需比輸出電壓高0.5V即可（例如輸出5V時，輸入≥5.5V）。

• 靜態電流：7805在無負載時仍會消耗高達3mA的靜態電流，而LM2940的靜態電流極低，在能耗敏感的應用中更具優勢。

• 保護功能：7805通常不具備反接保護和反插入保護，而LM2940內置多重保護機制，提高電路可靠性。

4.2 與開關電源的對比

• 電路復雜度：線性穩壓器（如LM2940）電路結構簡單，僅需少量外圍元件；而開關電源（如LM2596）需要電感、二極管、電容等復雜外圍電路。

• 效率：開關電源的效率通常高于線性穩壓器，尤其在輸入輸出壓差較大時。但LM2940在低壓差場景下效率接近開關電源，且紋波更小。

• 應用場景：線性穩壓器適用于對電壓精度和紋波要求較高的場景；開關電源適用于高效率、大電流輸出的場景。

五、LM2940的擴展應用與選型建議

5.1 擴展應用

• 多電壓輸出系統：通過級聯多個LM2940或與其他穩壓器組合，可為系統提供多種電壓輸出。例如，使用LM2940-5.0提供5V電源，再通過DC-DC轉換器生成3.3V或12V。

• 可調輸出電壓版本：LM2940系列還提供可調輸出電壓版本（如LM2940），通過外部電阻分壓器可輕松設置輸出電壓范圍為5V至20V，滿足不同負載需求。

5.2 選型建議

1. 確定輸出電壓與電流需求：根據負載的電壓和電流要求選擇合適的LM2940型號。例如，若需5V/1A輸出，則選擇LM2940-5.0。

2. 考慮輸入電壓范圍：確保輸入電壓在LM2940的6V至26V范圍內。若輸入電壓可能超出此范圍，需增加過壓保護電路。

3. 評估散熱需求：在大電流輸出或高壓差場景下，需評估芯片的散熱需求，必要時增加散熱片或風扇。

4. 選擇合適的封裝：根據PCB空間和散熱需求選擇合適的封裝形式。例如，空間受限的應用可選擇SOT-223封裝；需要良好散熱的應用可選擇TO-220封裝。

六、LM2940的常見問題與解決方案

6.1 輸出電壓不穩定

• 原因：輸入電容或輸出電容容量不足、ESR過高，或PCB布局不合理導致噪聲干擾。

• 解決方案：增大輸入輸出電容容量，選擇低ESR的電容；優化PCB布局，縮短電源走線長度。

6.2 芯片過熱

• 原因：輸入輸出壓差過大、輸出電流過大，或散熱不良。

• 解決方案：降低輸入輸出壓差，減小輸出電流；增加散熱片或風扇，改善散熱條件。

6.3 反接保護失效

• 原因：反接保護電路設計不當，或芯片引腳連接錯誤。

• 解決方案：檢查電路設計，確保反接保護電路正確連接；重新核對芯片引腳定義，避免引腳接反。

七、LM2940的未來發展趨勢

隨著電子設備對電源管理的要求不斷提高，LM2940系列低壓差線性穩壓器也在不斷進化。未來發展趨勢可能包括：

• 更高效率：通過優化芯片內部結構，進一步降低靜態電流和壓差，提高效率。

• 更小封裝：開發更小尺寸的封裝形式，滿足便攜式設備對空間的需求。

• 集成化：將更多功能（如電壓監測、使能控制）集成到芯片中，簡化系統設計。

• 智能化：增加數字接口或自適應調節功能，使芯片能夠根據負載變化自動調整輸出參數。

八、總結

LM2940作為一款經典的低壓差線性穩壓器，以其優異的性能、豐富的保護機制和簡單的電路結構，在電子設備電源管理領域占據了重要地位。無論是電池供電設備、汽車電子，還是工業控制和計算機輔助電源，LM2940都能提供穩定可靠的電源支持。通過合理選擇型號、優化電路設計和散熱方案，設計人員可以充分發揮LM2940的優勢，為系統打造高效、穩定的電源解決方案。未來，隨著技術的不斷進步，LM2940系列將繼續進化，為電子設備的發展提供更強大的動力。
