1N5392二極管詳解

一、1N5392二極管的基本概述

1N5392是一種常見的整流二極管，屬于硅基（Silicon）半導體器件，廣泛應用于電子電路中。它的核心功能是將交流電（AC）轉換為直流電（DC），或者用于保護電路免受反向電壓的損害。1N5392因其可靠的性能和較低的成本，在電源設計、電機控制、電池充電等領域得到了廣泛應用。

1.1 二極管的基本原理

二極管是一種具有單向?qū)щ娦缘陌雽?dǎo)體器件，其核心結構由P型半導體和N型半導體組成，形成PN結。當二極管正向偏置（P端接正極，N端接負極）時，電流可以順利通過；而當反向偏置時，電流幾乎無法通過，從而起到整流或保護的作用。1N5392作為整流二極管，正是利用了這一特性，在電路中實現單向電流的導通。

1.2 1N5392的命名規則

1N5392的命名遵循了電子元件的標準命名規則。其中，“1N”表示這是一個二極管（Diode），而“5392”則是具體的型號編號。這種命名方式使得工程師和設計師能夠快速識別器件的類型和功能。

1.3 1N5392的外觀與封裝

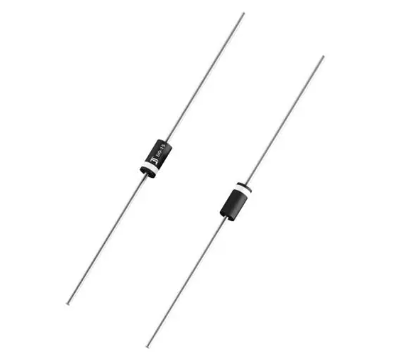

1N5392通常采用DO-15封裝，這是一種常見的插件式封裝形式。其外觀為黑色或灰色的塑料外殼，兩端有金屬引腳，便于焊接在電路板上。DO-15封裝具有良好的機械強度和散熱性能，適合在中等功率的電路中使用。

二、1N5392二極管的主要參數

了解1N5392的主要參數對于電路設計至關重要。以下是該二極管的關鍵技術指標：

2.1 最大正向電流（IF）

1N5392的最大正向電流為1.5安培（A）。這意味著在正向偏置時，二極管能夠安全通過的最大電流為1.5A。如果電流超過這一值，二極管可能會因過熱而損壞。

2.2 最大反向電壓（VRRM）

1N5392的最大反向電壓為100伏特（V）。當反向電壓超過這一值時，二極管可能會發生擊穿，導致永久性損壞。因此，在設計電路時，必須確保反向電壓不會超過這一極限。

2.3 正向壓降（VF）

在正向電流為1.5A時，1N5392的正向壓降約為1伏特（V）。正向壓降是二極管在導通時兩端的電壓降，它會影響電路的效率和功耗。較低的正向壓降意味著更少的能量損耗。

2.4 反向恢復時間

1N5392的反向恢復時間較短，通常在幾百納秒范圍內。反向恢復時間是指二極管從導通狀態切換到截止?fàn)顟B(tài)所需的時間。較短的恢復時間有助于減少高頻電路中的開關損耗。

2.5 最大結溫（TJ）

1N5392的最大結溫為150攝氏度（°C）。結溫是指二極管內部PN結的溫度，過高的結溫會導致器件性能下降甚至損壞。因此，在設計電路時，必須考慮散熱問題，確保結溫在安全范圍內。

2.6 封裝與引腳配置

如前所述，1N5392采用DO-15封裝。其引腳配置為標準軸向引腳，便于手工焊接或機器貼裝。在電路板上，通常通過顏色標記（如黑色環帶）來標識二極管的陰極（N端）。

三、1N5392二極管的工作特性

1N5392的工作特性決定了它在電路中的具體應用。以下是其主要的電學特性：

3.1 正向特性

在正向偏置時，1N5392的電流-電壓（I-V）特性曲線呈現出典型的二極管特性。當正向電壓低于閾值電壓（約0.7V）時，電流非常??；當電壓超過閾值后，電流迅速增加。1N5392的正向壓降在1.5A時約為1V，這使得它在中等功率電路中具有較高的效率。

3.2 反向特性

在反向偏置時，1N5392的漏電流非常小，通常在微安（μA）級別。當反向電壓接近最大反向電壓（VRRM）時，漏電流會急劇增加，可能導致器件損壞。因此，在電路設計中，必須確保反向電壓不超過VRRM。

3.3 溫度特性

1N5392的電學參數受溫度影響較大。隨著溫度的升高，正向壓降會略微降低，而反向漏電流會增加。因此，在高環境溫度或高功率應用中，必須考慮散熱設計，以確保器件的可靠性和穩定性。

3.4 頻率特性

1N5392適用于中等頻率的電路，其反向恢復時間較短，適合在開關電源、逆變器等高頻電路中使用。然而，在極高頻率（如MHz級別）的應用中，可能需要選擇恢復時間更短的二極管（如肖特基二極管）。

四、1N5392二極管的應用領域

1N5392因其優異的性能和較低的成本，在多個領域得到了廣泛應用。以下是其主要的應用場景：

4.1 電源整流

在電源設計中，1N5392常用于將交流電轉換為直流電。例如，在開關電源、線性電源等電路中，1N5392可以作為整流二極管，將變壓器輸出的交流電整流為直流電，供后續電路使用。

4.2 電機控制

在電機驅動電路中，1N5392可以用于保護電路免受反向電動勢的損害。當電機停止或反轉時，可能會產生反向電動勢，1N5392可以通過其單向?qū)щ娦?，防止反向電流對電路造成損害。

4.3 電池充電

在電池充電電路中，1N5392可以用于防止電池反向放電。當電源斷開或電池電壓高于電源電壓時，1N5392可以阻止電流從電池流向電源，從而保護電池和電路。

4.4 信號保護

在信號傳輸電路中，1N5392可以用于保護敏感元件免受反向電壓的損害。例如，在傳感器接口電路中，1N5392可以防止反向電壓對傳感器造成損壞。

4.5 極性保護

在電路設計中，1N5392可以用于極性保護。例如，在直流電源輸入端，1N5392可以防止電源極性接反對電路造成損害。當電源極性接反時，1N5392會處于反向偏置狀態，阻止電流通過，從而保護電路。

五、1N5392二極管的選型與替代

在電路設計中，選擇合適的二極管至關重要。以下是關于1N5392的選型指南和替代方案：

5.1 選型指南

1. 電流與電壓需求：根據電路的最大電流和反向電壓需求，選擇合適的二極管。1N5392適用于最大正向電流為1.5A、最大反向電壓為100V的電路。

2. 頻率特性：如果電路工作在高頻（如kHz或MHz級別），需要考慮二極管的反向恢復時間。1N5392適用于中等頻率的電路。

3. 散熱設計：在高功率應用中，必須考慮二極管的散熱問題。1N5392的最大結溫為150°C，因此需要確保結溫在安全范圍內。

4. 成本與可用性：在滿足性能需求的前提下，選擇成本較低且易于獲取的二極管。1N5392因其較低的成本和廣泛的應用，通常是一個不錯的選擇。

5.2 替代方案

如果1N5392無法滿足特定需求，可以考慮以下替代方案：

1. 1N4007：這是一種類似的整流二極管，最大正向電流為1A，最大反向電壓為1000V。與1N5392相比，1N4007具有更高的反向電壓耐壓能力，但正向電流較小。

2. MBR1545CT：這是一種肖特基二極管，具有更低的正向壓降和更快的反向恢復時間。適用于高頻、高效率的電路，但成本較高。

3. 1N5408：這是一種功率更大的整流二極管，最大正向電流為3A，最大反向電壓為1000V。適用于需要更高電流的電路。

六、1N5392二極管的電路設計注意事項

在使用1N5392進行電路設計時，需要注意以下幾點：

6.1 散熱設計

在高功率應用中，1N5392可能會產生較多的熱量。因此，必須考慮散熱設計，例如增加散熱片或使用導熱膠，以確保結溫在安全范圍內。

6.2 反向電壓保護

盡管1N5392具有一定的反向電壓耐壓能力，但在電路設計中仍需避免反向電壓超過其最大反向電壓（VRRM）?？梢酝ㄟ^增加反向電壓保護電路（如齊納二極管）來進一步提高可靠性。

6.3 電流限制

在電路中，必須確保通過1N5392的電流不超過其最大正向電流（IF）?？梢酝ㄟ^增加限流電阻或使用電流傳感器來監測電流。

6.4 電磁兼容性（EMC）

在高頻電路中，1N5392的開關動作可能會產生電磁干擾（EMI）。因此，在電路設計中需要考慮電磁兼容性，例如增加濾波電路或使用屏蔽罩。

6.5 焊接與安裝

在焊接1N5392時，必須注意焊接溫度和時間，避免過熱損壞器件。同時，在安裝時必須確保引腳與電路板接觸良好，避免虛焊或短路。

七、1N5392二極管的測試與故障排查

在電路調試和維護過程中，對1N5392進行測試和故障排查是必要的。以下是相關的測試方法和故障排查步驟：

7.1 測試方法

1. 正向壓降測試：使用萬用表或示波器測量1N5392在正向偏置時的壓降。在1.5A電流下，正向壓降應約為1V。

2. 反向漏電流測試：使用高阻抗萬用表測量1N5392在反向偏置時的漏電流。在最大反向電壓下，漏電流應非常?。ㄍǔＴ谖布墑e）。

3. 反向擊穿測試：使用高壓電源逐漸增加反向電壓，觀察1N5392的反向擊穿電壓。注意，此測試可能損壞器件，僅用于研發或質量控制。

7.2 故障排查

1. 開路故障：如果電路中無電流通過，可能是1N5392開路?？梢允褂萌f用表測量其正向和反向電阻，確認是否開路。

2. 短路故障：如果電路中電流過大，可能是1N5392短路?？梢允褂萌f用表測量其正向和反向電阻，確認是否短路。

3. 性能下降：如果電路性能下降（如效率降低、發熱增加），可能是1N5392的性能下降。可以測量其正向壓降和反向漏電流，確認是否超出規格。

八、1N5392二極管的市場與供應商

1N5392因其廣泛的應用和較低的成本，在市場上非常常見。以下是相關的市場信息和供應商推薦：

8.1 市場概況

1N5392是一種標準的電子元件，全球多個供應商生產該器件。由于其應用廣泛，市場需求穩定，價格相對較低。

8.2 供應商推薦

1. Vishay：Vishay是一家知名的半導體制造商，提供多種型號的二極管，包括1N5392。其產品質量可靠，性能穩定。

2. ON Semiconductor：ON Semiconductor也是一家領先的半導體供應商，提供多種整流二極管，包括1N5392。其產品廣泛應用于電源、電機控制等領域。

3. NXP Semiconductors：NXP Semiconductors提供多種高性能的二極管，雖然其1N5392型號可能不如前兩者常見，但在某些特定應用中仍有優勢。

4. 國內供應商：在國內，如揚杰科技、長電科技等公司也生產1N5392等二極管，產品質量和性能逐漸接近國際水平，且價格更具競爭力。

九、1N5392二極管的未來發展趨勢

隨著電子技術的不斷發展，對二極管的需求也在不斷變化。以下是1N5392二極管可能的未來發展趨勢：

9.1 更高的效率與更低的損耗

未來，二極管將朝著更高的效率和更低的損耗方向發展。例如，通過改進材料和工藝，降低正向壓降和反向恢復時間，從而提高電路的整體效率。

9.2 更小的封裝與更高的集成度

隨著電子設備向小型化、便攜化方向發展，對二極管的封裝尺寸和集成度提出了更高的要求。未來，1N5392可能會采用更小的封裝形式，甚至與其他元件集成在一起，形成模塊化設計。

9.3 更高的可靠性與更長的壽命

在工業控制、汽車電子等領域，對二極管的可靠性和壽命要求較高。未來，二極管將通過改進材料和工藝，提高其耐高溫、耐高壓等性能，從而延長使用壽命。

9.4 環保與可持續發展

隨著全球?qū)Νh(huán)保和可持續發展的關注度不斷提高，未來二極管的生產將更加注重環保和節能。例如，采用無鉛工藝、降低能耗等措施，減少對環境的影響。

1N5392作為一種常見的整流二極管，在電子電路中發揮著重要作用。其優異的性能、較低的成本和廣泛的應用使得它成為電路設計師的首選之一。通過深入了解1N5392的基本參數、工作特性、應用領域以及選型與替代方案，設計師可以更好地利用這一器件，設計出更加高效、可靠的電路。同時，隨著電子技術的不斷發展，1N5392及其替代品也將不斷進化，滿足未來電子設備對二極管的需求。
