INA326精密儀表放大器中文資料詳解

摘要
INA326是由德州儀器（Texas Instruments）推出的高精度、低功耗、單電源供電的儀表放大器，專為工業測量、醫療設備、傳感器信號調理等需要高共模抑制比（CMRR）和低噪聲的應用場景設計。本文將從其核心特性、電氣參數、封裝形式、應用場景、設計指南及典型電路等方面進行全面解析，并結合技術手冊與實際案例，為工程師提供完整的技術參考。

一、INA326核心特性與技術優勢

1.1 電源與輸入輸出特性

INA326采用真正的單電源供電設計，支持+2.7V至+5.5V寬電壓范圍，適用于電池供電或低功耗設備。其輸入共模電壓范圍可擴展至電源軌以下20mV至電源軌以上100mV，輸出擺幅接近電源軌（±10mV以內），這一特性顯著提升了信號動態范圍，尤其適合微弱信號檢測。例如，在橋式傳感器信號調理中，INA326可直接處理接近電源電壓的輸入信號，避免傳統放大器因輸入范圍限制導致的信號失真。

1.2 高精度與低噪聲設計

• 輸入失調電壓：最大100μV，典型值更低，確保微伏級信號的精確放大。

• 失調電壓溫漂：0.4μV/°C（最大值），長期穩定性優異，適用于溫度變化劇烈的工業環境。

• 1/f噪聲：極低水平，減少低頻噪聲對信號的干擾，提升信噪比。

• 共模抑制比（CMRR）：典型值114dB，有效抑制電源噪聲、電磁干擾等共模信號，適用于高精度測量系統。

1.3 增益靈活性與穩定性

INA326通過外部增益電阻R1和R2設置增益，公式為G=2R2/R1，增益范圍覆蓋0.1至10000V/V。其內部采用預調整電阻網絡，無需外部精密匹配電阻，簡化了電路設計。為保證增益精度，建議使用低溫度系數（±10ppm/°C）的精密電阻，并優化PCB布局以減少雜散電容和布線電阻的影響。

1.4 封裝與工作溫度

• 封裝形式：MSOP-8（3mm×3mm），超小尺寸適合高密度電路板設計。

• 工作溫度范圍：-40°C至+125°C，滿足工業、汽車、航空航天等極端環境需求。

二、INA326電氣參數與性能指標

2.1 關鍵電氣參數

2.2 增益誤差與線性度

INA326的增益誤差僅為0.01%，線性誤差為0.004%，在全溫范圍內（-40°C至+125°C）仍能保持高精度。其增益溫度系數為6ppm/°C，適合對溫度穩定性要求苛刻的應用，如高精度稱重系統或醫療監護設備。

2.3 輸出驅動能力

INA326可驅動500pF容性負載，輸出短路電流達25mA，適用于驅動ADC輸入或長傳輸線場景。其軌到軌輸出特性確保信號完整性，避免因輸出擺幅不足導致的非線性失真。

三、INA326封裝與引腳定義

3.1 MSOP-8封裝特性

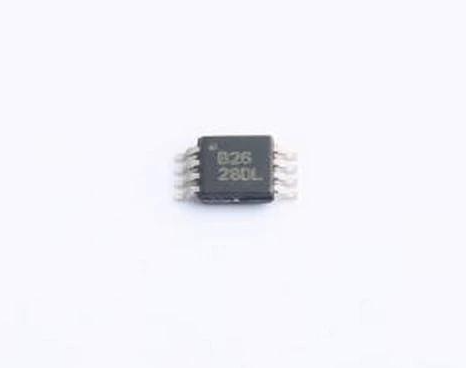

INA326采用8引腳MSOP封裝，尺寸僅為3mm×3mm，高度0.97mm，適合便攜式設備與高密度PCB設計。其引腳間距為0.65mm，支持自動化貼片工藝，降低生產成本。

3.2 引腳功能定義

3.3 封裝與PCB設計注意事項

• 布線優化：R1和R2應直接焊接在PCB上，避免使用插座以減少接觸電阻。

• 電源去耦：在V+和V-引腳附近添加0.1μF陶瓷電容，降低電源噪聲。

• 熱設計：MSOP-8封裝熱阻較低，但高功耗應用中仍需考慮散熱。

四、INA326應用場景與典型案例

4.1 工業測量與傳感器信號調理

• 橋式傳感器：INA326的高CMRR和低噪聲特性使其成為壓力、應變、溫度等橋式傳感器的理想信號調理器。例如，在汽車電子系統中，INA326可放大輪胎壓力傳感器的微弱信號，同時抑制發動機艙內的電磁干擾。

• 熱電偶信號放大：熱電偶輸出信號僅為毫伏級，INA326的高增益（最高10000V/V）和低溫漂特性可確保溫度測量的準確性。

4.2 醫療設備與生物電信號檢測

• 心電圖（ECG）監測：INA326的低輸入偏置電流（2nA）和低噪聲特性可減少皮膚-電極接觸阻抗對信號的影響，提升ECG波形質量。

• 腦電圖（EEG）放大：在腦電信號檢測中，INA326的高CMRR可抑制50/60Hz工頻干擾，提高信號信噪比。

4.3 多路數據采集系統

INA326支持單電源供電和軌到軌輸出，適合多通道數據采集模塊。例如，在分布式傳感器網絡中，多個INA326可并行處理不同傳感器的信號，通過ADC數字化后傳輸至主控單元。

五、INA326設計指南與典型電路

5.1 增益電阻選擇與計算

增益電阻R1和R2的計算公式為G=2R2/R1。例如，若需實現增益G=100，可選擇R1=1kΩ，R2=50kΩ。為減少溫度漂移，建議使用金屬膜電阻或薄膜電阻。

5.2 電源濾波與去耦

在V+和V-引腳附近添加0.1μF陶瓷電容，并在PCB電源層上增加10μF鉭電容，降低電源紋波對放大器性能的影響。

5.3 輸入保護與屏蔽

• 過壓保護：在輸入端串聯限流電阻（如10kΩ），防止靜電放電（ESD）損壞芯片。

• 屏蔽設計：將INA326的GND引腳連接至PCB地平面，并使用屏蔽罩包裹敏感電路。

5.4 典型應用電路

案例1：橋式傳感器信號調理

• 電路組成：INA326 + 惠斯通電橋 + ADC。

• 增益設置：R1=1kΩ，R2=50kΩ，G=100。

• 輸出電壓：Vout = G×(VIN+ - VIN-) + Vref。

案例2：熱電偶冷端補償

• 電路組成：INA326 + 熱電偶 + 冷端補償電路。

• 增益設置：R1=10kΩ，R2=1MΩ，G=200。

• 溫度測量范圍：-200°C至+1350°C（K型熱電偶）。

六、INA326替代型號與選型建議

6.1 替代型號對比

6.2 選型建議

• 高精度需求：優先選擇INA326，其低溫漂和低噪聲特性更適合醫療和工業應用。

• 低成本需求：考慮INA333，其在保證基本性能的同時降低了成本。

• 雙電源應用：若系統采用雙電源供電，INA128是更合適的選擇。

七、INA326常見問題與解決方案

7.1 增益誤差過大

• 可能原因：增益電阻精度不足、PCB布線寄生參數。

• 解決方案：使用0.1%精度電阻，優化R1和R2的布局。

7.2 輸出噪聲過高

• 可能原因：電源噪聲耦合、輸入端EMI干擾。

• 解決方案：加強電源濾波，在輸入端添加RC低通濾波器。

7.3 共模抑制比下降

• 可能原因：輸入端阻抗不匹配、接地不良。

• 解決方案：確保輸入端阻抗平衡，優化PCB地平面設計。

INA326作為德州儀器推出的高精度儀表放大器，憑借其單電源供電、軌到軌輸入輸出、高CMRR和低噪聲特性，在工業測量、醫療設備、傳感器信號調理等領域展現出顯著優勢。其靈活的增益設置方式和超小封裝尺寸，進一步滿足了現代電子系統對高性能與小型化的雙重需求。未來，隨著物聯網、可穿戴設備和智能醫療的快速發展，INA326及其衍生型號有望在更多高精度測量場景中發揮關鍵作用。
